I.C.T-W2
I.C.T
| Quantidade: | |
|---|---|

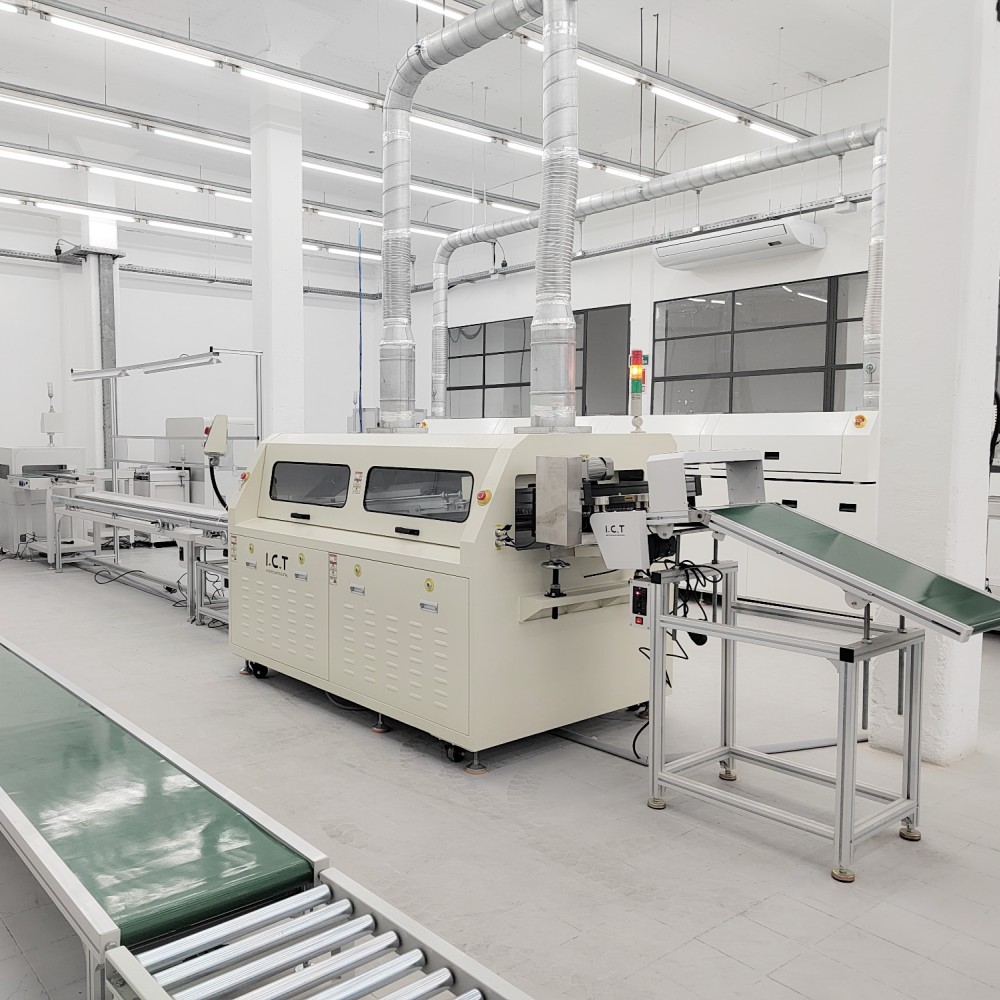

| Máquina de solda por imersão SMT PCB - Máquina de solda por imersão profissional PCB
A máquina de solda por imersão I.C.T série W SMT PCB é uma solução econômica de preço de máquina de solda por imersão para linhas THT e DIP. Esta máquina de soldagem por imersão PCB possui bico de precisão japonês Kuroda para posicionamento preciso do fluxo, zonas de aquecimento horizontais independentes para curvas de temperatura estáveis e design inteligente de economia de energia que mantém a operação normal em apenas 7kW. A proteção opcional de nitrogênio atende perfeitamente aos padrões sem chumbo. Amplamente utilizada em eletrônica automotiva, medidores inteligentes e placas industriais, esta máquina de solda por imersão SMT PCB oferece a melhor relação preço-desempenho de máquina de solda por imersão do mercado.
| Recurso
O bocal Kuroda japonês com área de atomização ajustável e filtro em pirâmide cria uma camada de fluxo fina e uniforme em cada placa. O medidor de vazão digital e o tanque de pressão estável reduzem o uso de fluxo pela metade e mantêm a câmara limpa - uma verdadeira economia diária para a máquina de imersão de solda PCB na produção de alto volume THT.
A proteção de terceiros contra superaquecimento e o controle de malha fechada PLC+PID criam sólidas barreiras de segurança. O monitoramento em tempo real e o desligamento instantâneo protegem os operadores e toda a máquina de solda por imersão SMT durante a operação de um dia inteiro.
Zonas de aquecimento horizontais independentes com caminho de ar quente fechado e placas retificadoras proporcionam temperatura perfeitamente equilibrada em toda a placa. O aquecimento precisa de apenas cerca de 15 minutos e a potência normal permanece em 7kW – o aquecimento mais inteligente entre opções semelhantes de preços de máquinas de solda por imersão.
| Lista de equipamentos de linha DIP
| Modelo | W4 | W3 | W2 |
| Dimensão:(mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Peso (kg) | Aprox.1500kg | Aprox.1200kg | Aprox.790kg |
| Fonte de energia | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Poder de inicialização | 32 kW | 24 kW | 16 kW |
| Poder de Operação | 12 kW | 9 kW | 7 kW |
| Sistema de controle | Plc | ||
| Sistema de pulverização | |||
| Método de transmissão | Motor de passo | ||
| Pressão de pulverização | 0,25Mpa--0,4Mpa | ||
| fluxo de luxo | 10--100ml/min | ||
| Diâmetro de exaustão | Φ200mm | ||
| Capacidade de exaustão | 25m3/min | ||
| Sistema de pré -aquecimento | |||
| Modo de pré -aquecimento | Ar quente | ||
| Modo de controle | PID + SSR | ||
| Zona de pré-aquecimento | 4 | 3 | 2 |
| Comprimento de pré-aquecimento | 1800 mm | 1600mm | 1200mm |
| Temperatura de pré-aquecimento. | (Temperatura ambiente)-250°C | ||
| Tempo de aquecimento (min) | Aprox.15min (configuração 150°C) | ||
| Transportador SMT Sistema | |||
| PCB Tamanho: CxL (mm) | Mínimo:80x60mm; Máx.: 400x300mm | ||
| Transportador SMT velocidade | 0-2000(mm/min) | ||
| Transportador SMT altura | 750+/-20 (mm) | ||
| Dedo | Garra de gancho duplo (padrão) | ||
| Transportador SMT controle de largura | Manualmente | ||
| Transportador SMT Ângulo | 4 ~ 7 graus | ||
| Sistema de Solda | |||
| Estilo pote de solda | Acionamento mecânico do motor | ||
| Material do pote de solda | Titânio Total (FT Padrão) | ||
| Temperatura do pote de solda | 300 ° C. | ||
| Capacidade do pote de solda | 350kg sem chumbo | 300kg sem chumbo | 250kg sem chumbo |
| Outro | |||
| Sistema de limpeza de dedos | Escovar | ||
| Lista de equipamentos de linha DIP
Nossa linha de produção DIP oferece ferramentas avançadas para montagem PCB eficiente e precisa. A linha DIP totalmente automatizada inclui uma linha de inserção DIP para posicionamento preciso dos componentes, um carregador de ondas para entrada suave PCB, um descarregador de ondas para saída segura e uma linha de montagem para verificações finais. Esta linha de produção DIP PCB de alta qualidade garante operação estável, inserção THT confiável e montagem econômica, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade para tarefas completas.
| Finalidade do nome do produto | na linha DIP |
|---|---|
Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Verifica a qualidade da solda interna e defeitos ocultos nos componentes THT. | |
Testa o desempenho elétrico e a conectividade do PCB montado. | |
Transporta suavemente através da linha DIP para montagem e inspeção eficientes. |
| Vídeo de sucesso do cliente
Uma fábrica de medidores inteligentes no Uruguai escolheu nossa máquina de solda por imersão SMT PCB para atualizar sua linha DIP. O cliente precisava de soldagem estável e sem chumbo para placas complexas com componentes grandes. Nossos engenheiros chegaram ao local, concluíram a instalação e o treinamento em uma semana, e a máquina iniciou a produção total com apenas 7 kW de potência e zero defeitos. O gerente da fábrica gravou um pequeno vídeo mostrando a máquina de solda por imersão PCB funcionando perfeitamente, destacando o baixo consumo de energia e o rápido retorno do investimento. Este projeto tornou-se referência para muitos fabricantes de eletrônicos sul-americanos.
| Serviços especializados e treinamento
Desde a primeira pesquisa na fábrica até o fornecimento de peças de reposição de longo prazo, I.C.T oferece parceria completa. Nossos engenheiros podem chegar a qualquer país em 48 horas, fornecer otimização de linha no local, atualizações gratuitas de software e programas de treinamento personalizados - garantindo que sua máquina de solda por imersão SMT PCB atinja a produção máxima desde o primeiro dia.
| Elogios do cliente
As fábricas elogiam nossa máquina de solda por imersão SMT PCB por seu preço imbatível, conta de eletricidade ultrabaixa e desempenho diário sólido. Eles mencionam especialmente a forte embalagem de madeira para exportação que sobrevive ao longo transporte marítimo, a rápida solução de problemas por videochamada e a facilidade com que a máquina se conecta às linhas SMT existentes.
| Certificações de Qualidade
Todos os modelos de máquinas de solda por imersão PCB possuem certificações CE, CCC, UL, RoHS e ISO9001, além de múltiplas patentes de invenção em sistemas de fluxo e aquecimento com economia de energia - dando aos clientes total confiança na qualidade e conformidade.
| Sobre I.C.T Empresa e Fábrica
Fundada em 2012 e sediada em Dongguan, China, a I.C.T possui um moderno parque industrial de 12.000㎡ e 8 armazéns no exterior. Com 89 funcionários dedicados (incluindo 20 engenheiros seniores) e um capital registrado de US$ 30 milhões, desenvolvemos, produzimos e testamos de forma independente cada máquina de solda por imersão SMT PCB, desde a chapa metálica até o comissionamento final.
Servindo mais de 1.600 clientes ativos em 72 países, construímos equipes completas de serviços localizados – os engenheiros podem chegar à maioria dos locais em todo o mundo em 48 horas. De SMT fornos de refluxo a linhas de solda por onda DIP, de máquina única a projetos prontos para uso, I.C.T oferece o preço de máquina de solda por imersão SMT mais competitivo PCB com suporte técnico vitalício e garantia pós-venda de risco zero.
