I.C.T-V8
I.C.T
aoi inspection
| Quantidade: | |
|---|---|
Características:
1. Função de coleta e armazenamento automático de LOG, função de aviso/alarme NG, programação e depuração remotas.
2. Capacidade de inspeção: orifício insuficiente, curto e oscilante, pino de cobertura de solda, contaminação, desalinhamento, peça faltante, distorcido, outdoor, montagem
na lateral, capotamento, peça errada, danificada, flutuação, polaridade, pseudo solda, solda vazia, cola excessiva etc.
3. O Perfect SPC coleta informações de NG off-line e gera todos os tipos de tabelas de produção automaticamente.

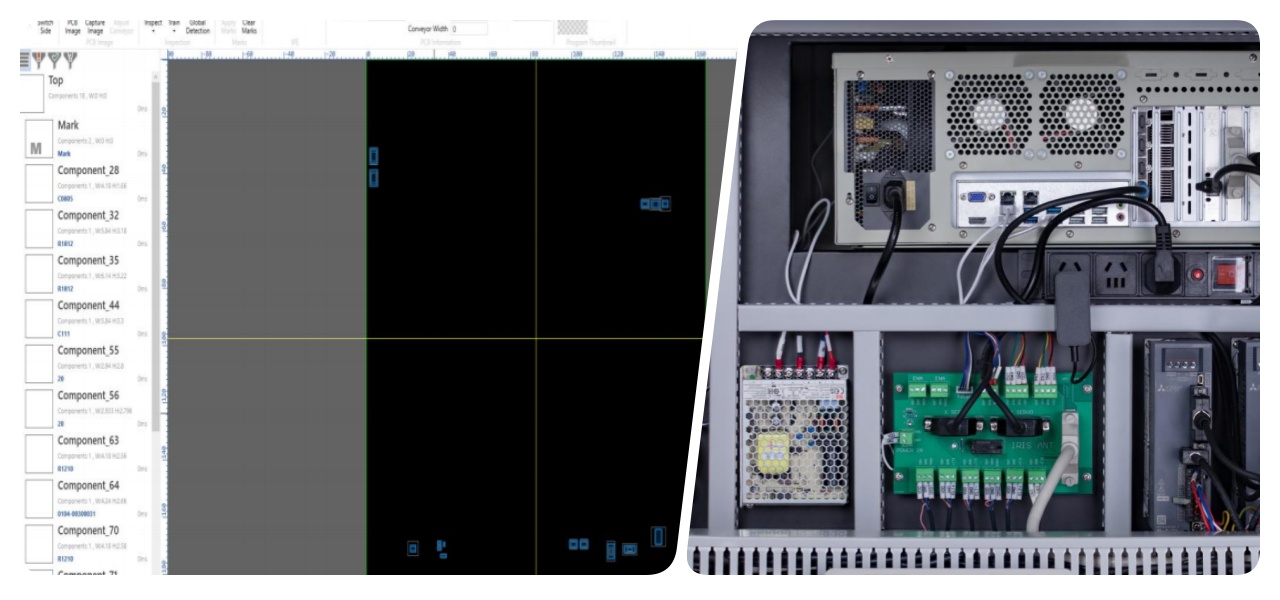

4. Função de centro de controle maduro, interface de software clara.
5. Boa estabilidade (GR&R <10% ＠6 Sigma, CPK> 1,33 (precisão do desvio do teste inferior a ± 0,25 mm.

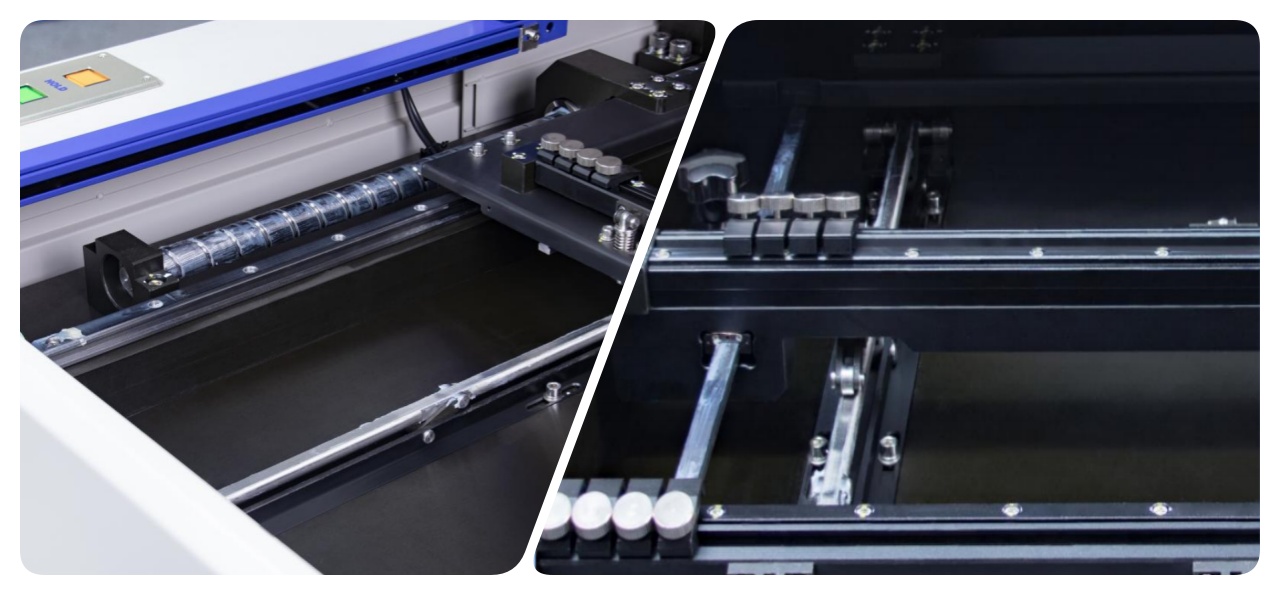

6. Movimento da câmera, transportador fixo durante o teste.
7. PCB compensação de empenamento: calibração total de compensação de marca, compensação de quadro de posição de componente.
| Modelo | I.C.T-V8 | I.C.T-V8XL |
| FOV | 15u(38,4*28,8mm) | |
| Câmera | Câmera industrial digital inteligente de pixel de 5M | |

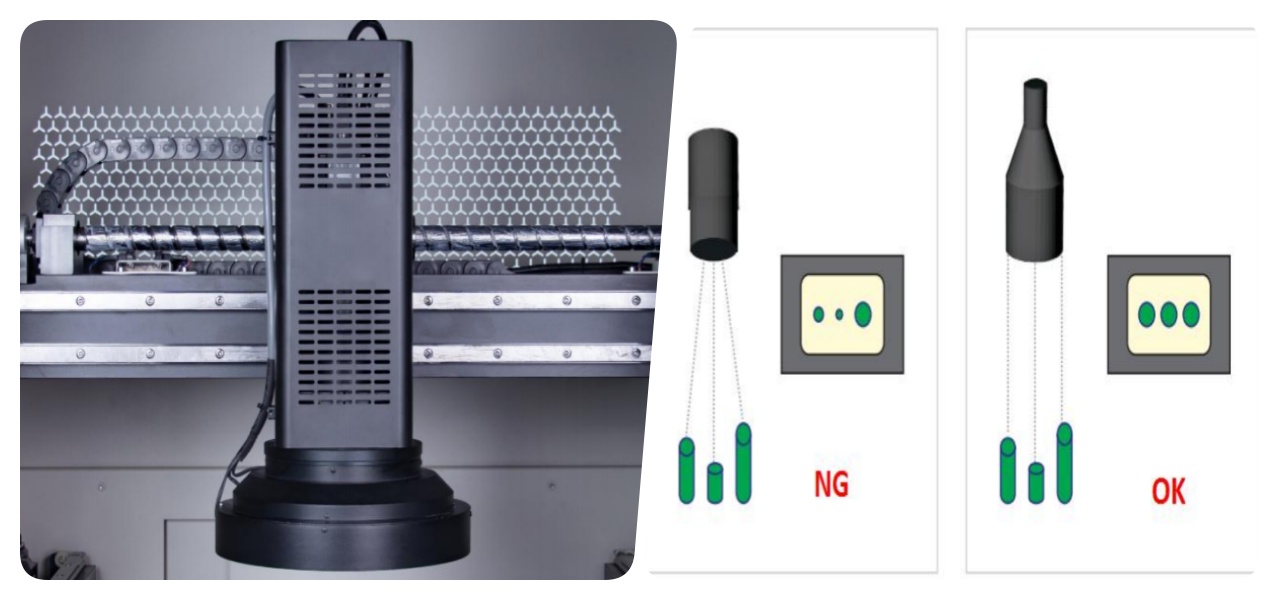

| Lente | Lente telecêntrica | |
| Luz | Anel de 4 cores LED luz, RGB + W | |
| Item de inspeção | Teste de componente, teste de soldagem | |
| Minicomponente | Chip 03015, IC de passo 0,3 e formato especial | |
| Sistema Operacional | Janelas 7 | |
| PCB Tamanho | 50*50~430*330mm | 50*50~650*510mm |
| PCB Espessura | 0,3 ~ 6,0 mm | |
| PCB Deformação | ±3,0 mm | |
| PCB Peso | Máx.: 10Kg | |
| PCB Altura | Parte superior: 25-60 mm, parte inferior: 25-80 mm ajustável | |
| Controlador X/Y | Servo driver AC, precisão de repetição 0,01 mm | |
| Plataforma | Granito | |
| Poder | AC220 50/60Hz,2,5A | |
| Comunicação | SMEMA | |
| Peso | 500Kg | 600Kg |
| Dimensão | 880*1170*1350mm (excluindo a luz) | 1080*1470*1370mm (excluindo a luz) |
* I.C.T continua trabalhando em qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
