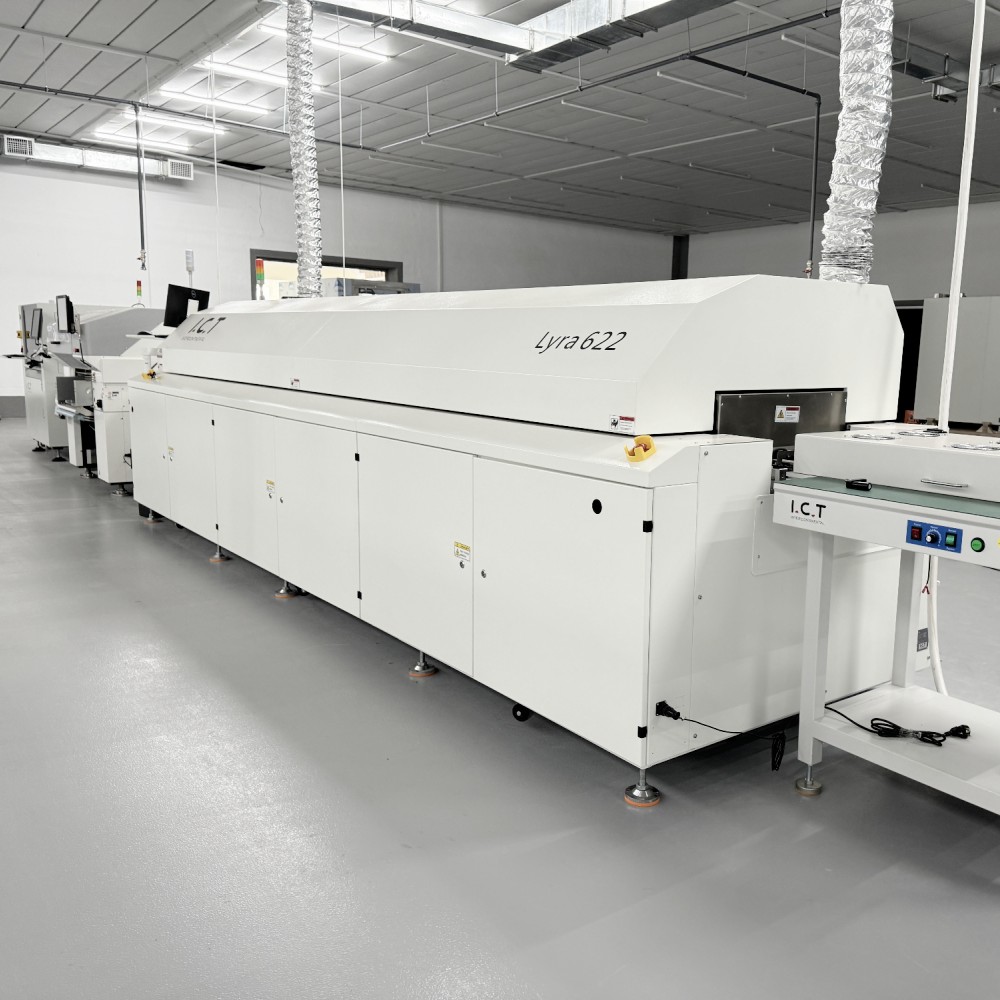

| Forno de solda por refluxo PCB de última geração
O Lyra é um forno de refluxo SMT de última geração construído para soldagem PCB de ponta. Ele usa um design novo para aumentar o desempenho e o controle do calor. O PLC da Siemens bloqueia a temperatura em 0,7°C para resultados estáveis. Módulos de aquecimento líderes em zonas espaciais ideais para distribuição e repetição uniformes.
A tela do Windows muda rapidamente de chinês para inglês com bloqueio de senha. Ele registra operações, mede curvas, simula execuções, diagnostica falhas, monitora ao vivo e salva arquivos automaticamente. O caminho da placa é exibido em tempo real. A nova zona de resfriamento altera facilmente as inclinações. Guardas terceirizados adicionam proteção. Está em conformidade com CE, CCC, UL.
Os motores inversores ajustam o ar quente para forno de refluxo de ar quente sem chumbo para soldagem de PCB. Fonte de gás zero, motor levanta tampa com suporte de haste. Peças importadas garantem bom funcionamento e baixos reparos. A opção de sistema de fluxo mantém a câmara limpa. O circuito de velocidade fechado mantém a precisão. Suporte central, trilhos duplos, refrigeração externa por água disponível. Este forno de refluxo SMT se adapta a todos os tipos de soldagem em linhas.
| Recurso
No forno de refluxo SMT, o PC se conecta ao PLC da Siemens para manter o calor com precisão de 0,7°C. Isso mantém a estabilidade alta e evita problemas de solda em PCBs. O sistema rastreia cada execução, analisa curvas de temperatura e faz previsões por meio de simulação. Alerta de falhas imediatamente para soluções rápidas. Todos os dados são salvos automaticamente para verificações posteriores. O movimento do tabuleiro ao vivo é exibido na tela. A inversão de idioma torna tudo simples para qualquer usuário. As senhas protegem as configurações contra alterações. A observação completa do processo funciona sem parar. O diagnóstico integrado detecta problemas precocemente. Este controle funciona para trabalhos difíceis sem chumbo. Os resultados correspondem lote após lote. Resíduos caem de juntas ruins. A produção aumenta em linhas ocupadas. Os usuários confiam nisso diariamente. O forno de refluxo de ar quente para soldagem de PCB permanece sempre exato. Recursos extras, como planos de testes virtuais com segurança.
Sistema de aquecimento eficiente
Os módulos superiores do forno de refluxo SMT projetam as melhores lacunas de zona para aquecimento uniforme. A repetibilidade permanece forte em muitas placas. Ele suporta bem diversos processos sem chumbo. Os motores de ar quente usam inversores para definir as velocidades de acordo com a necessidade. Partes internas e externas separadas para durar mais. O corpo selado possui poucos furos para manter o desempenho. A configuração do nitrogênio é reciclada na entrada e na saída. Isso reduz o uso de gás e o nível de oxigênio. Todas as áreas, desde o pré-aquecimento até o resfriamento, recebem nitrogênio se adicionado. Links do condensador para fluxo limpo. Segue os padrões IPC-7530 e JEDEC. O consumo de energia cai em operação. Os selos mantêm os dados iguais depois de anos. Isso torna o forno de refluxo de ar quente para soldagem de PCB muito eficiente. PCBs calor sem pontos quentes ou frios.
O circuito fechado no forno de refluxo SMT controla a velocidade exata para ± 2 mm/min. PCBs deslizam sem solavancos ou paradas. O suporte central e a transmissão dupla adicionam firmeza. A opção de resfriamento externo a água melhora os resultados. Nenhum gás necessário simplifica a instalação. A tampa do forno abre por motor com barra de segurança. Peças importadas de alta qualidade funcionam silenciosamente e por muito tempo. A manutenção permanece barata e fácil. Não são necessárias ferramentas para a maioria dos serviços. Lembretes aparecem para cuidados regulares. A configuração econômica economiza energia. Atualizações da visualização de transporte ao vivo. Ele lida com horas de produção estendidas. Adapta-se a pranchas pequenas a grandes. O rendimento da linha aumenta. A configuração estável reduz erros. Isso garante um forno de refluxo de ar quente confiável para soldagem de PCB. Trilhos duplos evitam mudanças.
| SMT Especificação do forno de refluxo
Modelo | L8 | L10 |
Dimensão (C*L*A)mm | 5000x1300x1530 | 5800x1300x1530 |
Peso | Aprox. 2100kg | Aprox. 2.315 kg |
Número de zonas de aquecimento | Acima8/Inferior8 | Acima10/Inferior10 |
Comprimento das zonas de aquecimento | 3110 mm | 3892 mm |
Ajuste da largura do trilho | Ajuste manual (Opção: Automático) | |
Volume de escape | 10M3/min*2 Exaustores | |
Sistema de controle | CLP+Computador | |
Método de controle de temperatura | PID + SSR | |
Agente de Transmissão | Corrente + Malha | |
Fornecimento elétrico necessário | Sistema de 5 fios 3P, N, PE 380 VCA ± 5%, 50 Hz. Outras tensões sob consulta | |
Potência para aquecimento | 64 kW | 80 kW |
Consumo de energia | 10KW | 12KW |
Tempo de aquecimento | Aproximadamente 25 minutos | |
Temperatura. Faixa de configuração | Temperatura ambiente-- 300°C | |
Transportador SMT altura | 900+/-20mm | |
Transportador SMT Faixa de velocidade | 300 ~ 2.000 mm/mi | |
Lado do trilho fixo | Frente Fixa (Opção: Traseira Fixa) | |
Método de resfriamento | Motor de ar forçado e ventilador (padrão) | |
| SMT Lista de equipamentos de linha
Nossa linha de produção PCBA de alta qualidade apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Vídeo de sucesso do cliente
Um cliente do Uzbequistão veio à nossa fábrica I.C.T para ver sua nova linha completa de SMT antes do envio. Eles verificaram o modelo L10, próximo ao nosso forno de refluxo SMT em tecnologia e construção. A configuração abrangeu pick-and-place DECAN S1, impressora de solda 5151, inspetor AOI AI-5146, carregadores NG/OK, transportadores de correia, misturador de pasta e gabinete de armazenamento refrigerado. Eles notaram uma soldagem perfeita e uniforme nas zonas do forno. Todas as máquinas funcionaram suavemente, sem paradas. Nossos especialistas forneceram demonstrações e dicas detalhadas no local. O cliente adorou o alto desempenho e a confiabilidade do equipamento I.C.T. Esta viagem confirmou a escolha e construiu uma parceria forte. O forno de refluxo de ar quente para soldagem de PCB impressionou com a qualidade consistente da produção.
| Treinamento e suporte profissional
I.C.T fornece suporte completo para o forno de refluxo SMT do início ao fim. Cuidamos da instalação, manutenção e treinamento em seu local. Os engenheiros respondem às dúvidas rapidamente por telefone ou remotamente. Ajustamos os processos para corresponder às mudanças na produção. As atualizações ocorrem quando a tecnologia avança. As peças de reposição são enviadas rapidamente para todo o mundo. Os centros de serviços globais permanecem prontos. Isso cobre todas as necessidades de forno de refluxo de ar quente para soldagem de PCB. Os clientes não enfrentam paradas ou preocupações. O treinamento desenvolve habilidades do usuário para corridas diárias. Ferramentas remotas corrigem a maioria dos problemas online. Visitas in loco resolvem casos complexos. Documentos e vídeos completos auxiliam no aprendizado. Os planos de serviço cabem em qualquer orçamento.
| Elogios do cliente
Os clientes elogiam nossos engenheiros por resolverem problemas em horas com conhecimento especializado. O forno de refluxo SMT recebe elogios pelo trabalho constante e poucas quebras. A embalagem utiliza materiais resistentes para chegar seguro a qualquer lugar. Respostas rápidas a e-mails ou chamadas geram confiança. A ajuda no local durante a instalação facilita o início. A qualidade do equipamento dura anos sem desbotar. Forno de refluxo de ar quente para soldagem de PCB sempre ganha juntas limpas.
| Nossa Certificação
Nosso forno de refluxo SMT possui aprovações CE, RoHS, ISO9001 para segurança e uso ecológico. As patentes protegem designs exclusivos no interior. Ele também atende às especificações CCC e UL. Testes rigorosos verificam cada peça antes do envio. Isto garante a máxima confiabilidade.
| Sobre I.C.T e nossa fábrica
I.C.T possui pesquisa e desenvolvimento e produção em uma fábrica moderna de 12.000 m². A equipe de 89 pessoas inclui 20 engenheiros qualificados. O crescimento acelera desde a fundação em 2012. Atendemos mais de 1.600 clientes em 72 países. Verificações rigorosas de qualidade são executadas em cada etapa. O sistema de gerenciamento completo garante o melhor resultado. Isso suporta linhas SMT completas com forno de refluxo SMT.
