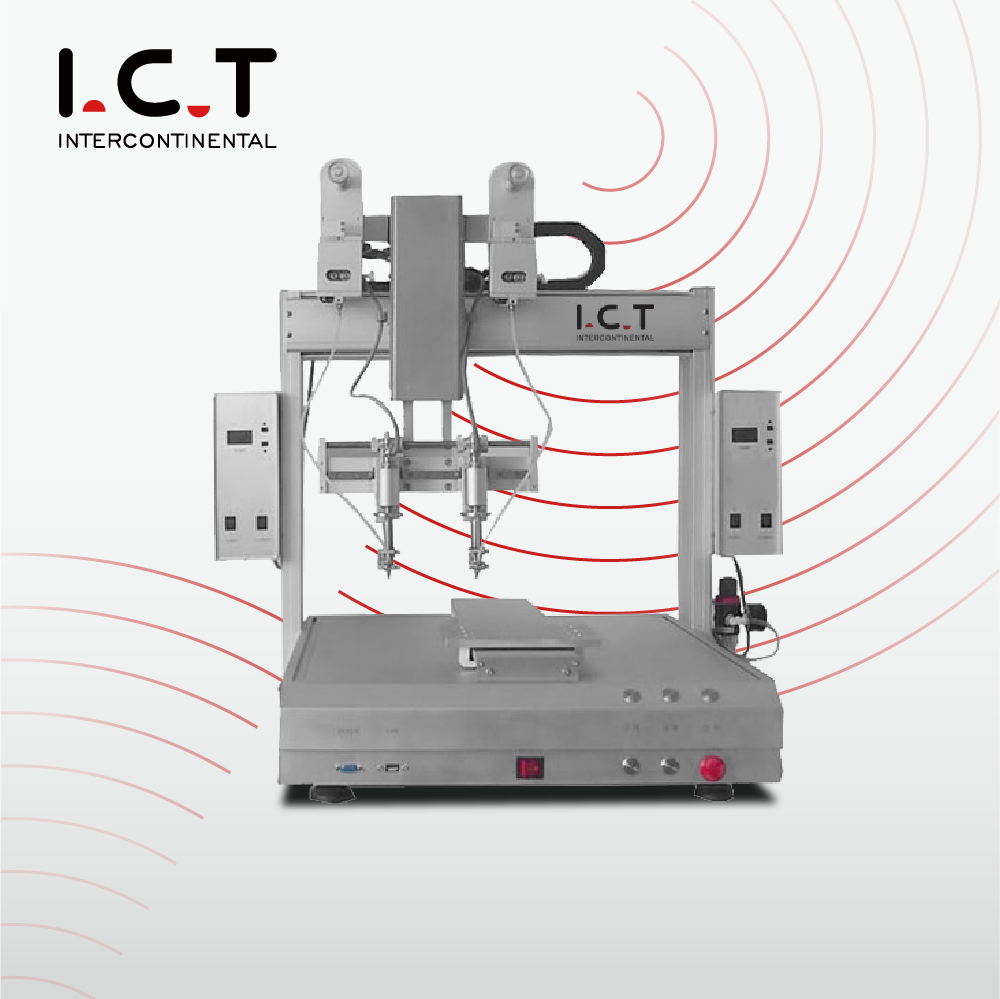

I.C.T-SR530
I.C.T
| Quantidade: | |
|---|---|
| Visão geral do robô de solda automática de mesa
O robô de solda automática de mesa foi projetado para soldagem eficiente e repetível de PCBs e módulos fotovoltaicos. Usando aquecimento assistido por laser, movimento do eixo XYZ e alimentação automatizada de fio, ele garante sempre juntas de solda precisas. Os operadores podem programar caminhos de solda, ajustar taxas de alimentação e inspecionar a qualidade da solda com o sistema de visão opcional. Compacto para uso em mesa ou integração em linhas SMT completas, esse sistema robótico aumenta a eficiência da produção, reduz a mão de obra e garante resultados consistentes de alta qualidade para montagens eletrônicas.
| Recurso do robô de solda automática
Programação Fácil
Até 200 pontos de solda por PCB ou módulo podem ser programados em menos de 5 minutos. O percurso, o tempo de permanência e a alimentação do arame são totalmente ajustáveis. Dez programas podem ser armazenados para alternar perfeitamente entre diferentes designs PCB ou PV.
Solda confiável com calor estável
O aquecimento assistido por laser atinge a temperatura operacional instantaneamente e mantém ±1°C. Cada ciclo lida com mais de 100 juntas, fornecendo soldagem consistente e repetível para PCBse módulos fotovoltaicos de alta densidade.
Do manual ao padronizado
As operações de soldagem manual são convertidas em sequências precisas e repetíveis. O armazenamento de coordenadas digitais com precisão de ±0,1 mm reduz o erro humano em mais de 90%, garantindo qualidade consistente em vários lotes.
Juntas perfeitas com alimentação de solda precisa
O fio de solda (0,6–1,2 mm) é alimentado a 1–50 mm/s com precisão de ±0,02 mm. O fluxo e a explosão do estanho são minimizados. Cada junta passa na inspeção, garantindo alto rendimento para montagens PCB e fotovoltaicas.
Qualidade consistente da ponta limpa
A limpeza da ponta ocorre a cada 5 minutos ou após 50 pontos de solda. O ar e o fio de aço removem resíduos e oxidação, prolongando a vida útil da ponta em 50% e mantendo a qualidade uniforme da solda para produção de alto volume.
| Especificação do robô de soldagem automática
| Especificação | I.C.T-SR300 | I.C.T-SR530 | I.C.T-SR250D | I.C.T-SR250DD |
|---|---|---|---|---|
| Número da plataforma | 1 | 1 | 2 | 2 |
| Número principal | 1 | 2 | 1 | 2 |
| Potência de aquecimento | 150 W | 300 W | 150 W | 300 W |
| Máx. PCB Tamanho | 300×300mm | 500×300mm | 250×250mm para cada plataforma | 250×250mm para cada plataforma |
| Velocidade máxima de movimento | Eixo X,Y: 600-800 mm/s, eixo Z: 400 mm/s, eixo R: 300°/s | Eixo X,Y: 600-800 mm/s, eixo Z: 400 mm/s, eixo R: 300°/s | Eixo X,Y: 600-800 mm/s, eixo Z: 400 mm/s, eixo R: 300°/s | Eixo X,Y: 600-800 mm/s, eixo Z: 400 mm/s, eixo R: 300°/s |
| Ponta de solda limpa | Arame de aço e pressão de ar (opcional: escova rotativa limpa) | Arame de aço e pressão de ar (opcional: escova rotativa limpa) | Arame de aço e pressão de ar (opcional: escova rotativa limpa) | Arame de aço e pressão de ar (opcional: escova rotativa limpa) |
| Fio de solda | Fio de solda de 0,6 ~ 1,2 mm | Fio de solda de 0,6 ~ 1,2 mm | Fio de solda de 0,6 ~ 1,2 mm | Fio de solda de 0,6 ~ 1,2 mm |
| Velocidade de alimentação de solda | 1 ~ 50 mm/s | 1 ~ 50 mm/s | 1 ~ 50 mm/s | 1 ~ 50 mm/s |
| Precisão repetida | ±0,02mm | ±0,02mm | ±0,02mm | ±0,02mm |
| Faixa de temperatura | Temperatura ambiente –500°C | Temperatura ambiente –500°C | Temperatura ambiente –500°C | Temperatura ambiente –500°C |
| Precisão de temperatura | ±1°C | ±1°C | ±1°C | ±1°C |
| Modo de direção | Motor de passo | Motor de passo | Motor de passo | Motor de passo |
| Modo de controle | Ensinar Pingente | Ensinar Pingente | Ensinar Pingente | Ensinar Pingente |
| Pressão do ar | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² |
| Fonte de energia | AC220V±10%, 50/60 Hz | AC220V±10%, 50/60 Hz | AC220V±10%, 50/60 Hz | AC220V±10%, 50/60 Hz |
| Dimensão | 750×650×880mm | 780×660×770mm | 930×650×880mm | 1280×750×950mm |
| Peso | Aproximadamente 60kg | Aproximadamente 70kg | Aproximadamente 80kg | Aproximadamente 85kg |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| Lista completa de máquinas da linha de produção SMT
A linha de produção integrada SMT inclui PCB carregadeiras, descarregadoras, máquinas de impressão, sistemas pick-and-place, SPI, AOI, fornos de refluxo, transportadores e máquinas de despanelamento. Todos os dispositivos operam juntos para garantir um fluxo de trabalho tranquilo, resultados consistentes e alta eficiência de produção. Os engenheiros do I.C.T gerenciam a instalação, a calibração e a integração da linha para garantir que o sistema funcione como uma solução coesa e de alto desempenho para o PCB e a fabricação de módulos fotovoltaicos.
| Vídeo de sucesso do cliente
Em abril de 2026, os engenheiros I.C.T concluíram a instalação e a formação de uma linha completa SMT em Portugal para eletrónica automóvel, incluindo iluminação automóvel e módulos de controlo. Os clientes elogiaram a configuração tranquila, o fluxo de trabalho eficiente e a orientação clara. O robô de solda automática de mesa integrado à linha forneceu juntas de solda precisas para PCBs e conexões de fios. O feedback enfatizou a confiabilidade do equipamento e o suporte especializado, permitindo que os clientes alcançassem uma produção de alta qualidade com eficiência.
| Treinamento e suporte profissional
I.C.T fornece suporte completo para linhas de produção SMT completas. Os engenheiros supervisionam a instalação, a calibração do programa e o alinhamento do processo. Os clientes recebem treinamento prático para programação, manutenção e solução de problemas. O suporte remoto e os canais de resposta rápida garantem que os problemas operacionais sejam resolvidos prontamente, permitindo que os clientes operem a linha de forma independente e mantenham a soldagem contínua de alta qualidade para PCBs e módulos fotovoltaicos.
| Elogios do cliente
Os clientes destacam consistentemente a linha integrada SMT pela confiabilidade e eficiência. Os engenheiros fornecem orientações claras durante a instalação e o treinamento. Embalagem segura garante entrega segura. O suporte técnico rápido resolve os problemas imediatamente. A linha completa, incluindo robôs de solda automática de mesa, mantém um fluxo de trabalho tranquilo e resultados consistentes, conquistando forte confiança e satisfação de clientes em todo o mundo.
| Nossa Certificação
Todos os equipamentos nas linhas I.C.T SMT, incluindo robôs de solda automática de mesa, possuem certificações CE, RoHS e ISO9001. As patentes cobrem inovações em toda a linha. As certificações garantem que os clientes recebam soluções seguras, confiáveis e compatíveis para produção de PCB e módulos fotovoltaicos, garantindo resultados consistentes de alta qualidade em todos os processos integrados.
| Sobre nós e fábrica
I.C.T é um fornecedor líder de soluções de fabricação de eletrônicos com mais de 25 anos de experiência. Atendendo a mais de 1.600 clientes em 72 países, a empresa oferece soluções completas de SMT, DIP, revestimento, robótica, montagem e PCBA. Nossos 20 engenheiros fornecem instalação, treinamento, otimização de processos e suporte completo ao ciclo de vida. Com diversas fábricas e filiais em todo o mundo, rigoroso controle de qualidade e equipamentos certificados em todas as linhas SMT, a I.C.T garante soluções de produção confiáveis, eficientes e consistentes para PCBs, módulos fotovoltaicos e conjuntos eletrônicos.
