Impressora de pasta de solda

Se você está procurando automação completa, repetibilidade precisa ou fácil flexibilidade
I.C.T possui uma impressora de pasta de solda que pode atender às suas necessidades específicas.
De baixo a médio e alto volume PCB Montagem, I.C.T Máquinas fornecerá impressão de pasta de solda confiável.

Impressoras de pasta de solda

I.C.T fabrica e fornece impressões de alta precisão SMT para PCB Assembléia.


Na indústria SMT, as impressoras de pasta de solda são cruciais para o processo de montagem das placas de circuito impresso (PCB s).
As impressoras SMT aplicam com precisão a pasta de solda ao PCB, garantindo a colocação ideal dos componentes. Sua precisão afeta diretamente a qualidade e a confiabilidade do produto final, reduzindo defeitos e aumentando a eficiência da produção. Com os avanços na tecnologia, as impressoras modernas de pasta de solda oferecem alta velocidade, flexibilidade e operação amigável, tornando-as essenciais para atender às demandas do ambiente de fabricação em ritmo acelerado de hoje.

Impressão automática 4034

I.C.T-4034 Inline totalmente automático SMT estêncil Impressora



PCB Tamanho: 50*50 ~ 400*340mmm
estêncil Tamanho do quadro: 470*370 ~ 737*737mm
Limpeza: seco, molhado, a vácuo, núcleo do tubo de limpeza: 410mm*Ø20mm; Papel de limpeza: 380mm*10m
Inspeção 2D padrão
Tempo de ciclo: <7,0 Segundo

  • Aplicação em PCB Assembléia
    No processo de montagem PCB, a impressora de pasta de solda é uma primeira etapa crítica. O revestimento uniforme da pasta de solda afeta diretamente o efeito de solda dos componentes. Através da impressão de pasta de solda de alta precisão, a impressora de pasta de solda pode garantir que haja uma quantidade apropriada de pasta de solda em cada bloco, melhorando assim a taxa de sucesso de colocação.
  • Impacto na eficiência da produção e na qualidade do produto
    O uso da impressora de pasta de solda pode melhorar significativamente a eficiência da produção. A alta velocidade e alta precisão dos equipamentos de impressão de pasta de solda automatizados tornam possível a produção em massa e reduz o ciclo de produção. Além disso, a aplicação precisa da pasta de solda reduz a probabilidade de defeitos como curtos circuitos e solda a frio, melhorando assim a qualidade geral do produto. As conexões de solda confiáveis ​​não apenas aprimoram o desempenho da placa, mas também reduzem os custos de retrabalho e manutenção.
Alta precisão

SMT As impressoras de estêncil são projetadas para uma precisão excepcional, garantindo que a pasta de solda seja aplicada uniformemente em cada almofada. Essa precisão é crucial para a solda eficaz, reduzindo a probabilidade de defeitos e melhorando a confiabilidade geral do produto na impressão de pasta de solda.
Velocidade e eficiência

Os processos automatizados das impressoras de pasta de solda aumentam significativamente a velocidade de produção, permitindo a fabricação de alto volume sem comprometer a qualidade. Essa eficiência não apenas reduz o tempo geral de fabricação, mas também ajuda a cumprir prazos apertados no mercado de eletrônicos competitivos.
Versatilidade

As impressoras de pasta de solda podem acomodar uma ampla gama de tamanhos e tipos PCB, tornando -os altamente adaptáveis ​​a diversas necessidades de produção. Seja para pequenos lotes ou operações em larga escala, essas impressoras são essenciais para aplicações de impressão versátil de pasta de solda.
Resíduos reduzidos

Ao garantir a aplicação precisa da pasta de solda, SMT Impressoras de estêncil minimizam o uso de material em excesso. Essa redução dos resíduos leva a custos operacionais mais baixos e contribui para a sustentabilidade ambiental, tornando -a uma escolha inteligente para os fabricantes focados na eficiência.
Integração com outros equipamentos

As impressoras de pasta de solda se integram facilmente a outros equipamentos SMT, como máquinas de pick-and-placas e sistemas de solda. Essa integração perfeita cria uma linha de produção simplificada, aprimorando o fluxo de trabalho e maximizando a produtividade em todo o processo de impressão de pasta de solda.

SMT estêncil impressora em SMT linha de montagem

I.C.T oferece uma variedade de impressoras automáticas SMT Pasta de solda, incluindo modelos totalmente automáticos de inline e semi-automáticos com assistência à visão.



Esteja você procurando automação completa, repetibilidade precisa ou fácil flexibilidade, I.C.T possui uma impressora de estêncil SMT que pode atender às necessidades específicas da sua empresa.
De baixo a médio e alto volume PCB Montagem, I.C.T Máquinas fornecerá impressão de pasta de solda confiável.


Por favor, diga -nos o tamanho máximo PCB da placa do seu produto e configuraremos uma impressora estêncil SMT adequada para você.

  • Totalmente-AUTO SMT estêncil Impressoras

    Forneça impressão de alta velocidade e precisão com intervenção humana mínima, maximizando a eficiência e a consistência para a produção em larga escala.

    Impressoras totalmente automáticas estêncil


    Características: Essas impressoras SMT operam com o mínimo de intervenção humana, utilizando automação avançada para tarefas como alinhamento de estêncil, distribuição de pastas e inspeção. Eles estão equipados com recursos como sistemas de visão para alinhamento preciso e ciclos automáticos de limpeza.
    Aplicações: Ideal para ambientes de produção de alto volume, as impressoras estêncil SMT totalmente automáticas são perfeitas para os fabricantes que procuram otimizar a eficiência e a consistência. Eles são adequados para fabricação eletrônica em larga escala, onde a velocidade e a precisão são críticas.





    Clique na imagem para assistir a um vídeo da linha de produção LED.
    Especificação de impressoras totalmente automáticas SMT estêncil:

    Modelo I.C.T-4034 I.C.T-5134 I.C.T-5151 I.C.T-6534
    Tamanho do quadro 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm
    Espessura da estrutura 25 ~ 40mm
    PCB tamanho 50*50 ~ 400*340mm 50*50 ~ 510*340mm 50*50 ~ 510*510mm 50*50 ~ 650*340mm
    PCB Ajuste da espessura 0,4 ~ 6mm (opção: 10 ~ 15mm); Warpage <1%
    PCB espessura Ajuste manual
    Altura de transporte 900 ± 20mm
    Direção de transporte Esquerda-direita; Esquerda direita; Esquerda-esquerda; Direito direito
    Velocidade de transporte Máximo 1500mm/s
    Sistema de suporte PIN magnético/tabela para cima para baixo ajustada/bloco de suporte
    Sistema de limpeza Seco, molhado, vácuo
    Precisão da impressão ± 0,025 mm
    Fonte de energia AC 220 ± 10%, 50/60Hz, 3kW
    Dimensão (mm) 1220*1355*1500 1220*1550*1500 1220*1355*1500 1330*1370*1500

  • Semi-AUTO SMT estêncil Impressoras



    Ofereça uma abordagem equilibrada com recursos automatizados e controle manual, tornando-os versáteis para produção em escala média e tamanhos de lote flexíveis.

    Impressoras semi-automáticas estêncil

    Características: Essas impressoras SMT requerem alguma operação manual, como carregar as configurações PCB e ajustar, enquanto ainda oferecem recursos automatizados como distribuição de pasta pneumática e velocidades de impressão ajustáveis. Eles fornecem um equilíbrio de conveniência e controle.
    Aplicações: Melhor para a produção de escala média, as impressoras semi-automáticas SMT estêncil são adequadas para empresas que precisam de flexibilidade nos tamanhos dos lote. Eles atendem aos fabricantes que desejam reduzir o trabalho, mantendo algum nível de supervisão manual.









    Clique na imagem para assistir a um vídeo da linha de produção de medidores inteligentes.

    Especificação de impressoras semi-automáticas estêncil:

    Modelo I.C.T-p3 I.C.T-P6 I.C.T-p12 I.C.T-P15
    Precisão ± 0,05 mm ± 0,05 mm ± 0,05 mm ± 0,05 mm
    PCB tamanho 300*350mm 600*350mm 1200*350mm 1500*350mm
    Tamanho da plataforma 500*400mm 700*400mm 1250*400mm 1650*400mm
    estêncil tamanho (mm) 370*470-550*650 370*470-1000*650 370*470-1500*650 370*470-1750*650
    PCB espessura 0,2-6mm
    estêncil posicionamento Manual
    Tempo de ciclo <10 seg.
    Consumo de energia 200w
    Fonte de energia 1-PH, 220VAC 50/60Hz
    Altura da plataforma 950mm
    Dimensão (l*w*h) 850*750*1650mm 1050*750*1650mm 1660*750*1650mm 2100*750*1650mm
    Opção: O tamanho especial pode ser personalizado


  • Placa longa SMT estêncil impressoras



    Projetado especificamente para estendido PCB s, garantindo aplicação uniforme de pasta de solda em superfícies longas, ideal para indústrias que requerem precisão em placas de circuito alongadas.


    Placa longa estêncil Impressoras

    Características: Projetado especificamente para placas de circuito impressas mais longas, essas impressoras longas ([T21]} apresentam áreas de impressão estendidas e sistemas de alinhamento especializados para acomodar as dimensões exclusivas de placas longas. Eles garantem aplicação uniforme de pasta em toda a extensão da placa.
    Aplicações: Ideal para indústrias como telecomunicações e equipamentos industriais, as impressoras de estêncil de placa longa SMT são essenciais para aplicações que exigem aplicação precisa de pasta de solda em PCB s, garantindo desempenho confiável.




    Clique na imagem para assistir a um vídeo da linha de produção SMT/DIP.
    Especificação da placa longa SMT estêncil impressoras:

    Modelo I.C.T-1200 I.C.T-1500
    Tamanho do quadro (mm) 737*300 ~ 1500*750 1100*300 ~ 1800*750
    Espessura da estrutura 25 ~ 40mm
    PCB tamanho (mm) 80*50 ~ 1200*350 80*50 ~ 1500*450
    PCB espessura 0,4 ~ 6mm (configurações do programa, ajuste automático)
    Altura de transporte 900 ± 20mm
    Modo de aquecimento IR (ar quente opcional)
    Transporte alto 900 ± 20mm
    Direção de transporte Esquerda-direita; Esquerda direita; Esquerda-esquerda; Direito direito
    Sistema de suporte PIN magnético/tabela para cima para baixo ajustada/bloco de suporte
    Sistema de limpeza Seco, molhado (o vácuo é a opção)
    Dimensão (l*w*h) L2200*W1200*H1500mm L2500*W1200*H1500MM

  • Manual de Precisão SMT estêncil Impressora

    Este é um manual PCB Máquina de impressão de pasta de solda, adequada para Projetos de produção e personalização em pequena escala, onde a flexibilidade é essencial.

    Manual de Precisão estêncil Impressora
    Características: Essas impressoras SMT dependem da operação manual, permitindo que o operador controla todo o processo de impressão. Eles oferecem simplicidade e versatilidade, geralmente com velocidades de impressão ajustáveis ​​e fácil carregamento de estêncil.
    Aplicações: Mais adequados para a produção em pequena escala e projetos especializados, as impressoras de estêncil Manual de Precision SMT são ideais para os fabricantes que exigem flexibilidade e controle sobre o processo de impressão. Eles são perfeitos para configurações de pesquisa e desenvolvimento ou corridas de baixo volume, onde é necessária a personalização.




    Especificação do manual SMT estêncil impressora:

    Modelo I.C.T SMT Impressora manual
    Tamanho da plataforma de trabalho 300*400mm
    Max PCB tamanho 300*300mm
    Max estêncil tamanho 370*470mm
    Velocidade Controle manualmente
    Grossura 0-80mm
    Altura 190mm
    Precisão ± 0,01 mm
    X, y Tamanho do ajuste do eixo 10mm
    Dimensão 540*380*390mm
    Peso 30 kg

Como escolher a impressora de solda de solda certa SMT?

PCB Complexidade do design:

Considere a complexidade dos seus projetos PCB. Se suas placas PCB tiverem componentes de pitch fino ou layouts complexos, você precisará de uma impressora de pasta de solda que ofereça alta precisão e configurações ajustáveis ​​para acomodar essas complexidades.


Escala de produção:

Avalie seus requisitos de volume de produção. Para fabricação de alto volume, uma impressora de pasta de solda totalmente automática é ideal para maximizar a eficiência. Por outro lado, para volumes ou protótipos mais baixos, uma impressora semi-automática ou manual de pasta de solda pode ser suficiente.


Análise de custo-eficiência:

Considere o custo geral da máquina, incluindo os custos de compra, manutenção e operacional. Embora as impressoras totalmente automáticas SMT têm um custo inicial mais alto, elas oferecem economias de longo prazo em trabalho de parto e melhor eficiência de produção. Para empresas menores, o manual semi-automático ou de precisão SMT pode fornecer uma opção mais econômica
.

De acordo com o tamanho máximo PCB de seus produtos, para escolher a máquina de impressão mais adequada e econômica SMT.

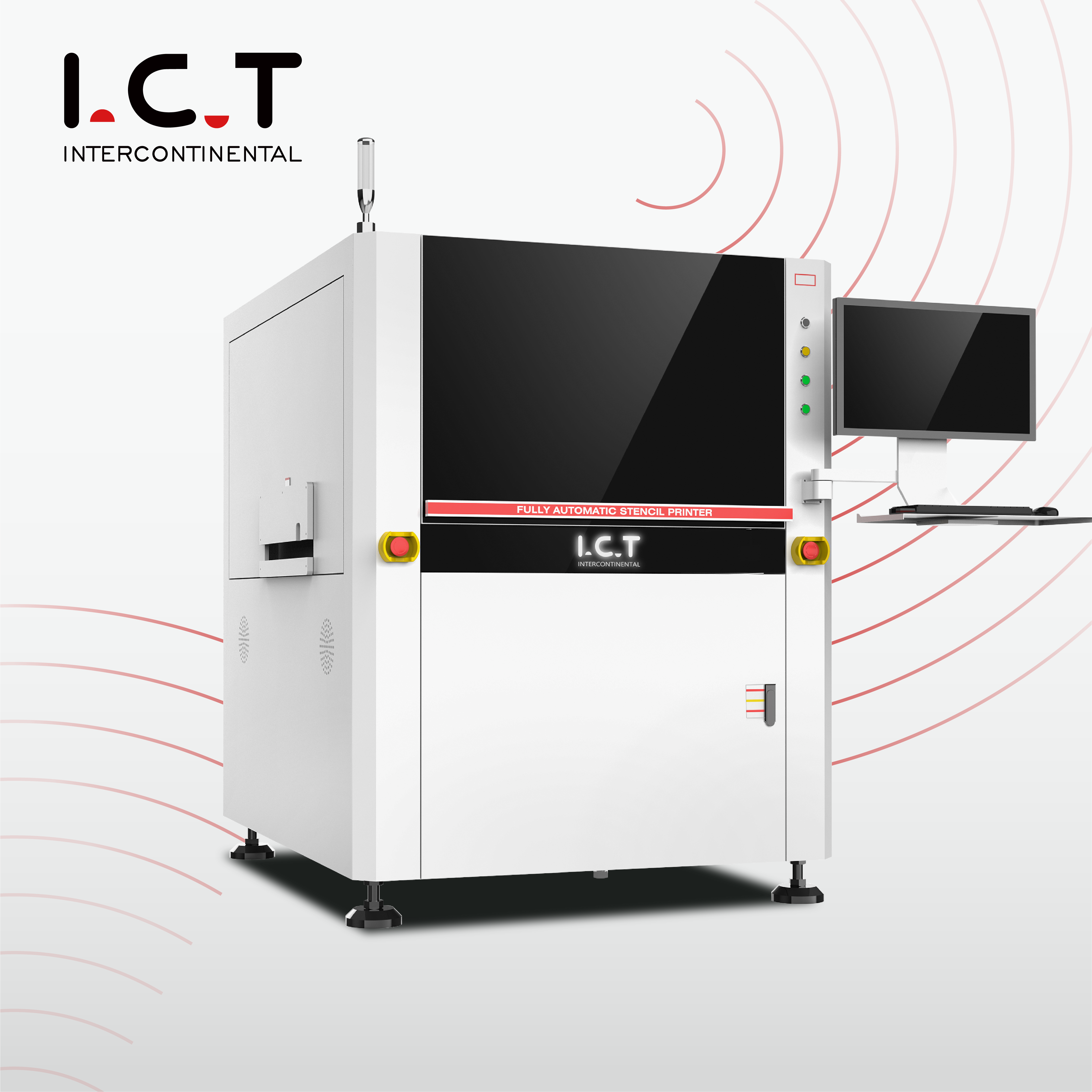

I.C.T-4034 |Impressora SMT estêncil totalmente automática
Impressora totalmente automática SMT estêncil
I.C.T-4034 |Impressora SMT estêncil totalmente automática
Inquérito
Adicionar a cesta
I.C.T-5134 |Máquina de impressora de pasta de solda totalmente automática on-line SMT para LED
Impressora totalmente automática SMT estêncil
I.C.T-5134 |Máquina de impressora de pasta de solda totalmente automática on-line SMT para LED
Inquérito
Adicionar a cesta
I.C.T-6534 |SMT Máquina de impressão de pasta de solda para montagem PCB
Impressora totalmente automática SMT estêncil
I.C.T-6534 |SMT Máquina de impressão de pasta de solda para montagem PCB
Inquérito
Adicionar a cesta
I.C.T-6561 |Máquina de impressão de pasta de solda de impressora PCB totalmente automática SMT
Impressora totalmente automática SMT estêncil
I.C.T-6561 |Máquina de impressão de pasta de solda de impressora PCB totalmente automática SMT
Inquérito
Adicionar a cesta
I.C.T-5151 |Impressora de tela de máquina de pasta de solda PCB SMT totalmente automática para LED
Impressora totalmente automática SMT estêncil
I.C.T-5151 |Impressora de tela de máquina de pasta de solda PCB SMT totalmente automática para LED
Inquérito
Adicionar a cesta
I.C.T-P3 |Impressora semiautomática SMT de rodo duplo PCB com alta precisão
Impressora semiautomática SMT estêncil
I.C.T-P3 |Impressora semiautomática SMT de rodo duplo PCB com alta precisão
Inquérito
Adicionar a cesta
I.C.T-P6丨Semi-automática SMD Máquina de impressão de pasta de solda SMT Impressora
Impressora semiautomática SMT estêncil
I.C.T-P6丨Semi-automática SMD Máquina de impressão de pasta de solda SMT Impressora
Inquérito
Adicionar a cesta
I.C.T-P12 |Impressora de tela estêncil semiautomática de alta precisão em linha de montagem SMD
Impressora semiautomática SMT estêncil
I.C.T-P12 |Impressora de tela estêncil semiautomática de alta precisão em linha de montagem SMD
Inquérito
Adicionar a cesta
I.C.T-P15 |Modelo semiautomático de máquina de impressora SMT estêncil de alta velocidade
Impressora semiautomática SMT estêncil
I.C.T-P15 |Modelo semiautomático de máquina de impressora SMT estêncil de alta velocidade
Inquérito
Adicionar a cesta
I.C.T-1200 |Impressora totalmente automática LED estêncil de 1,2 metros SMT
Impressora totalmente automática SMT estêncil
I.C.T-1200 |Impressora totalmente automática LED estêncil de 1,2 metros SMT
Inquérito
Adicionar a cesta
I.C.T-1500 |Impressoras Long Board totalmente automáticas LED PCB estêncil
Impressora totalmente automática SMT estêncil
I.C.T-1500 |Impressoras Long Board totalmente automáticas LED PCB estêncil
Inquérito
Adicionar a cesta

Por que nos escolher

Geral 0-1 SMT Solução de máquina para fábrica inteira

9
w
Bases de fabricação
12000
㎡
Área de fábrica
20
+
Engenheiro Técnico
1600
+
Clientes globalmente

Casos globais bem-sucedidos e suportes pós-venda

Onde quer que você esteja, estaremos lá .
I.C.T tem clientes em todo o mundo, esteja você na Europa, Américas, África, Ásia ou Oceania, estamos presentes em sua fábrica sempre que precisar de nós para fornecer suporte técnico local.
  • Customized SMT Solution for Automotive Electronics Manufacturing in Europe.jpg
  • One-stop Smart Factory Solution for LED Lighting Manufacturing in Tajikistan.jpg
  • I.C.T Overseas Support in Uruguay .jpg
  • I.C.T New MALAYSIA SEMICON.jpg
  • I.C.T-New-MALAYSIA.jpg
  • I.C.T Global Technical Support for Customized Refolw oven in Malaysia.jpg
  • I.C.T-New-KAZAKHSTAN.jpg
  • I.C.T-New-EUROPE.jpg
  • I.C.T Delivers a Conformal Coating Line with Return Function in Mexico.jpg
  • I.C.T-global support-in europe.jpg

O que nossos clientes dizem sobre I.C.T

Em I.C.T, a satisfação do cliente é a nossa principal prioridade. Descubra por que os líderes da indústria Trust I.C.T para suas necessidades de fabricação SMT.

Tecnologias relacionadas na impressão de pasta de solda

Inspeção de pasta de solda (SPI)

A inspeção da pasta de solda (SPI) é uma etapa crítica de controle de qualidade que avalia o volume, o alinhamento e a consistência dos depósitos de pasta de solda no PCB após a impressão. Funciona em conjunto com impressoras de pasta de solda para garantir que cada bloco receba a quantidade correta de pasta. Os sistemas SPI usam a tecnologia de medição 3D para detectar defeitos como pasta insuficiente ou excessiva, garantindo que o desempenho da impressora de solda pasta atenda aos padrões necessários. A integração SPI na linha de produção ajuda a capturar problemas de impressão mais cedo, melhorando o rendimento e reduzindo o retrabalho.
Contato para obter detalhes
Totalmente SMT Linha de Produção com SPI
Totalmente SMT Linha de produção com SPI
Inquriy agora

Perguntas freqüentes sobre impressoras de pasta de solda

  • O que é uma impressora SMT Pasta de solda?
    加 Created with Sketch.
    形状 Created with Sketch.
    SMT A impressora de pasta de solda é um dispositivo usado para aplicar uniformemente a pasta de solda na placa de circuito impresso (PCB s). Ele usa a tecnologia de impressão precisa para aplicar a pasta de solda ao padrão de circuito projetado para fornecer pontos de conexão confiáveis ​​para a colocação de componentes subsequentes. A impressora SMT geralmente opera totalmente ou semi-automaticamente e pode acomodar tamanhos e tipos diferentes de PCB s.
  • Qual é o princípio de funcionamento de uma impressora SMT Pasta de solda?
    加 Created with Sketch.
    形状 Created with Sketch.
    A impressora SMT usa um estêncil ou tela para distribuir uniformemente a pasta de solda nas almofadas do PCB, utilizando métodos mecânicos ou manuais para aplicação.
  • Como escolho a impressora de pasta de solda certa SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Ao selecionar uma impressora de pasta de solda, considere a complexidade do seu design, escala de produção e orçamento PCB. Os projetos de alta complexidade são adequados para impressoras totalmente automáticas, enquanto a produção de menor escala pode se beneficiar de modelos semi-automáticos ou manuais.
  • Quais são os principais pontos de manutenção para uma impressora de pasta de solda SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Limpe regularmente a área de impressão e o estêncil, verifique se há desgaste em componentes mecânicos e execute as calibrações necessárias e a manutenção profissional para garantir uma operação eficiente.
  • Quais são os problemas comuns com as impressoras SMT Pasta de solda e suas soluções?
    加 Created with Sketch.
    形状 Created with Sketch.
    Os problemas comuns incluem aplicação desigual de pasta de solda e desalinhamento. As soluções envolvem o ajuste das configurações da impressora, a verificação da qualidade do estêncil e da pasta e executando a manutenção necessária.
  • Como posso melhorar a eficiência da produção da minha impressora de pasta de solda SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Otimizar os parâmetros de impressão, a realização de manutenção regular e os operadores de treinamento podem aumentar significativamente a eficiência da produção.
  • Você fornece suporte pós-venda?
    加 Created with Sketch.
    形状 Created with Sketch.
    Sim, oferecemos suporte abrangente pós-venda, serviço de 7*24 horas, incluindo serviços de instalação, treinamento e manutenção para garantir que seu equipamento permaneça em estado ideal.
  • Printo de tela vs. estêncil Impressão
    加 Created with Sketch.
    形状 Created with Sketch.
    Enquanto ambos os métodos aplicam pasta de solda ao PCB, a impressão em estêncil é mais comumente usada em SMT fabricação para maior precisão e repetibilidade. A impressão da tela foi historicamente usada, mas não possui o controle fino necessário para a eletrônica moderna. estêncil A impressão, em contraste, usa um estêncil de metal para aplicar a pasta de solda com precisão em cada placa, o que é crítico para projetos de alta densidade PCB. As impressoras de pasta de solda confiam na impressão de estêncil para fornecer resultados precisos e repetíveis, especialmente para layouts complexos e pequenos componentes. A escolha entre esses métodos depende dos requisitos específicos do design PCB, com a impressão de estêncil sendo o método preferido para a maioria dos aplicativos SMT devido à sua precisão.

Obtenha o preço da impressora de pasta de solda

Contate-nos

Fale com nossos especialistas SMT hoje！

Mantenha contato
+86 136 7012 7607
smt9@smt11.com
info@smt11.com
Contate-nos

Links rápidos

Lista de produtos

Inspire -se

Inscreva -se para nossa newsletter
DUNS-Number
Copyright © Dongguan ICT Technology Co., Ltd.
