I.C.T-P6
I.C.T
| Quantidade: | |
|---|---|

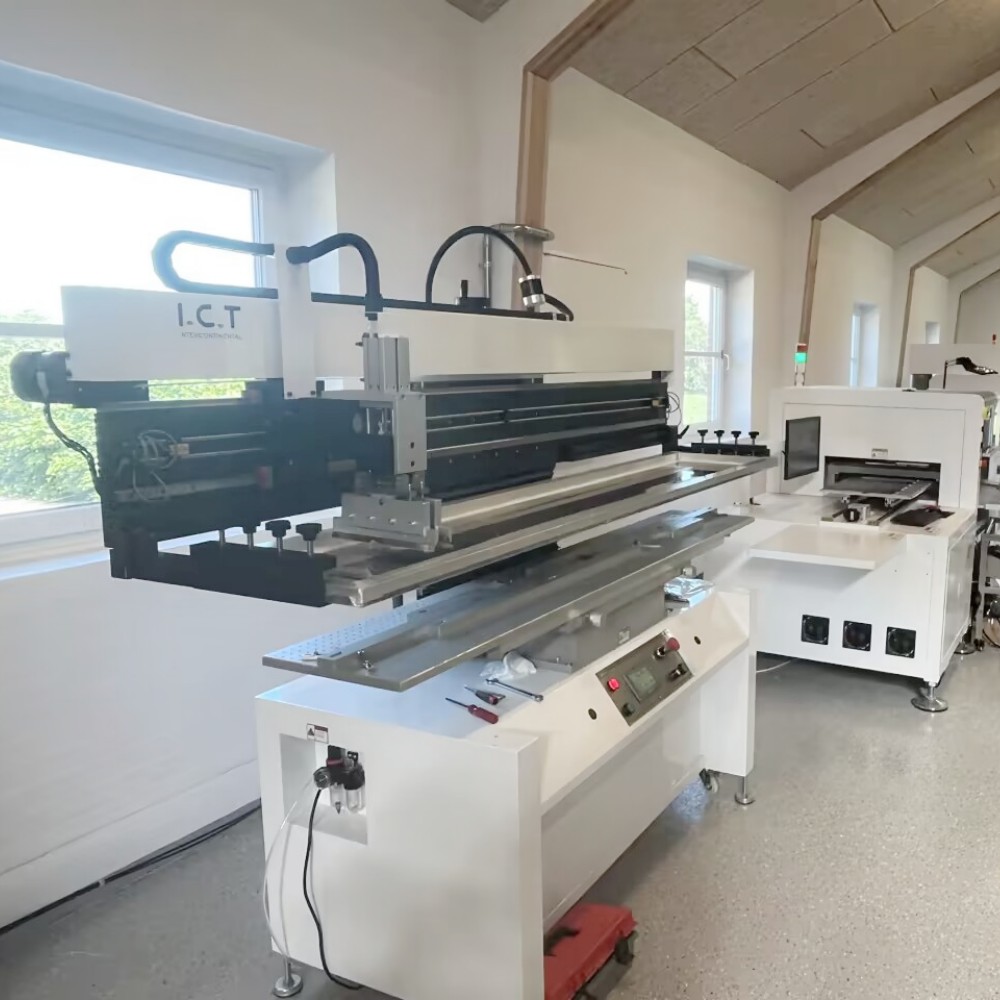

| Máquina de impressão de pasta de solda I.C.T-P6 de alta precisão
A máquina de impressão de pasta de solda I.C.T-P6 semiautomática SMD usa guias lineares TBI de Taiwan e sensores Omron japoneses para travar a precisão de repetição de ±0,05 mm mesmo após milhões de ciclos. Cilindros duplos independentes de alta precisão e trilhos deslizantes duplos mantêm a pressão uniforme em todo o estêncil. A plataforma modular de 700 × 400 mm com pinos dedais aleatórios lida com PCBs de face única ou dupla de 0,2 a 6 mm de espessura e muda o tamanho em segundos. A tela sensível ao toque em inglês com função de ensino oferece modos manuais, semiautomáticos e totalmente automáticos. O tempo de ciclo permanece abaixo de 10 segundos, tornando esta impressora SMT perfeita para iluminação LED, eletrônicos de consumo, módulos automotivos e produção de médio volume e alta mistura.
| Recurso

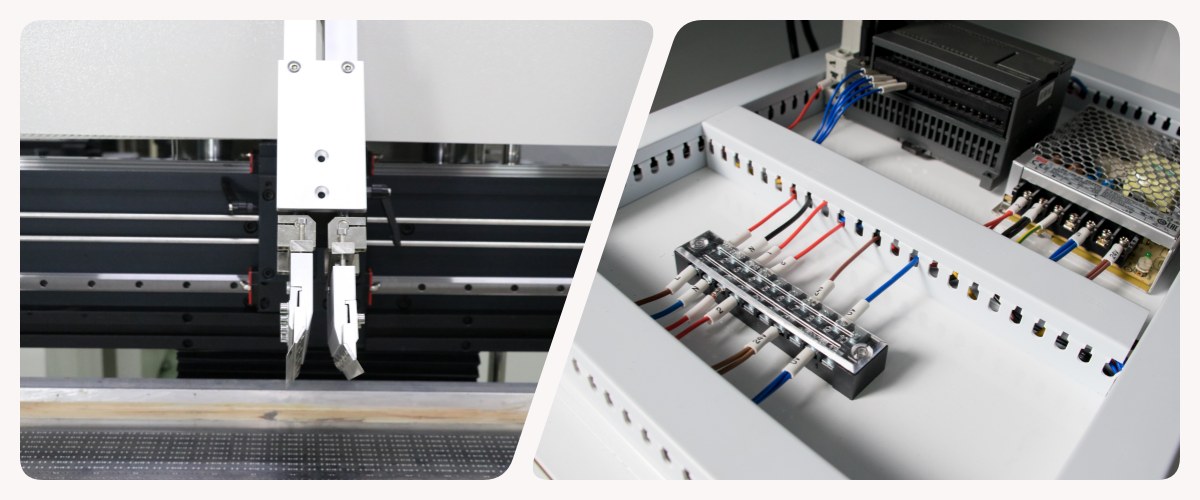

Pinos universais e blocos de suporte se adaptam a todos os padrões de furos em PCBs de um ou dois lados – diferentes tamanhos de pinos tornam o posicionamento simples, preciso e totalmente ajustável em minutos. O motor de passo SANYO/Leadshine importado combinado com o trilho guia de precisão TBI de Taiwan remove a vibração completamente. O sistema do rodo é levantado manualmente para recarga e limpeza rápida da pasta de solda. Os sensores de limite encurtam a distância de deslocamento automaticamente e protegem as peças mecânicas. Essa combinação dá à impressora semiautomática SMT estêncil estabilidade sólida, deslocamento zero e resultados de impressão perfeitos a cada ciclo em placas de 600 mm.
A estrutura do rodo de conexão direta usa dois cilindros SMC/FESTO independentes e trilhos de posicionamento de deslizamento duplo para controlar a pressão com tolerância de 0,01 mm. O design da lâmina de suspensão espalha a pasta de maneira mais uniforme do que os sistemas de rodo único. Tela sensível ao toque com MMI em inglês amigável que oferece modo de ensino, navegação e três opções de operação. As peças principais da Omron, Delta, IGUS e Samkoon mantêm a impressora SMD estêncil funcionando 24 horas por dia, 7 dias por semana, com taxa de falha quase zero, custo mínimo de manutenção e tempo de atividade máximo para fábricas em crescimento.
| Especificação
| Modelo | P3 | P6 | P12 | P15 |
| Precisão | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm |
| PCB tamanho | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| Tamanho da plataforma | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| estêncil tamanho (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB espessura | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| estêncil Posicionamento | Manual | Manual | Manual | Manual |
| Tempo de ciclo | < 10 seg. | < 10 seg. | < 12 seg. | < 12 seg. |
| Consumo de energia | 200W | 200W | 220W | 220W |
| Fonte de energia | 1 -PH, 220 VCA 50/60 HZ | 1 -PH, 220 VCA 50/60 HZ | 1 -PH, 220 VCA 50/60 HZ | 1 -PH, 220 VCA 50/60 HZ |
| Pressão do ar | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm |
| Velocidade do rodo | 0-200 mm/seg | 0-1200 mm/seg | 0-200 mm/seg | 0-200 mm/seg |
| Dimensão | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650mm | 2100x750x1650mm |
| Peso | 280kg | 300 kg | 356kg | 430kg |
| Comprimento do rodo | 250mm | 250mm | 250mm | 250mm |
| Altura da plataforma | 950mm | 950mm | 950mm | 950mm |
| Opção: O tamanho especial pode ser personalizado | ||||
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha
A linha de produção I.C.T de alta qualidade PCBA apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Finalidade do nome do produto | na linha SMT |
|---|---|
| PCB Loader | Carrega automaticamente PCBs vazios na linha. |
| Impressora de pasta de solda | Imprime pasta de solda em almofadas PCB com precisão. |
| Escolha e coloque a máquina | Monta componentes em PCBs com precisão. |
| Forno de reflexão | Derrete a solda para formar juntas sólidas. |
| AOI Máquina | Inspeciona juntas de solda e defeitos de colocação. |
| SPI Máquina | Verifica a altura e a qualidade da pasta de solda. |
Inspeciona a integridade da junta de solda interna e detecta defeitos ocultos. | |
| SMT Máquina de limpeza | Usado para limpeza de PCBs, estênceis, acessórios, bicos, etc. |
| PCB Máquina de corte | Corte o PCBA no produto final |
| Equipamento de rastreabilidade | Registra e rastreia dados de produção: Máquina de marcação a laser /Montador de etiquetas/Impressora jato de tinta |
| Estudo de caso de sucesso do cliente – Fábrica da Arábia Saudita LED
Em 2025, um cliente da Arábia Saudita que produzia lâmpadas bulbo LED encomendou uma linha SMT completa, incluindo a máquina de impressão de pasta de solda I.C.T-P6, pick-and-place JUKI RS-1R e forno de refluxo L8. Dois engenheiros I.C.T voaram para a fábrica, terminaram a instalação em dois dias e treinaram a equipe local durante sete dias inteiros. A linha iniciou a produção em massa no dia seguinte com qualidade de impressão perfeita em painéis de 600 mm LED e zero defeitos. O cliente ficou extremamente satisfeito com o desempenho estável, a embalagem cuidadosa da caixa de madeira que chegou sem danos e o suporte rápido do engenheiro que economizou semanas de tempo de depuração.
| Serviço global e suporte de treinamento
I.C.T fornece um serviço completo e completo: design de layout de linha gratuito, teste de aceitação de fábrica, transporte marítimo/aéreo profissional, instalação no local, treinamento prático de 7 a 10 dias, peças sobressalentes gratuitas de um ano, suporte remoto vitalício via WeChat/TeamViewer, otimização de processos e sugestões de atualização futura. Nossos 20 engenheiros experientes atendem 72 países com garantia de resposta em 4 horas, 24 horas por dia, 7 dias por semana, online. Cada máquina de impressão de pasta de solda passa no teste de envelhecimento de carga total de 48 horas, além de inspeção de função de 100% em nossa fábrica de 12.000 m² com certificação ISO9001. Os clientes desfrutam de uma inicialização com risco zero, menor tempo de inatividade, maior rendimento e uma verdadeira parceria de longo prazo que cresce junto com seus negócios.
| Avaliações de clientes
Mais de 1.600 fábricas em 72 países confiam em I.C.T soluções completas e completas e um poderoso suporte técnico global. Eles adoram nosso serviço pronto para uso, embalagem cuidadosa, treinamento profissional no local, resposta ultrarrápida e atendimento confiável para toda a vida. Os clientes continuam expandindo linhas conosco porque nós os ajudamos a produzir mais, ganhar mais e se preocupar menos – satisfação real e cooperação vantajosa para todos a longo prazo, sempre.
| Certificações e Padrões
Cada máquina de impressão de pasta de solda I.C.T possui certificados CE, RoHS, ISO9001: 2015 e múltiplas patentes de invenção. Testes de segurança completos e gestão de qualidade rigorosa em nosso próprio laboratório atendem aos padrões europeus, americanos e internacionais. Esses certificados comprovam nosso forte compromisso com a proteção ambiental, segurança do trabalhador, economia de energia e confiabilidade de longo prazo, na qual os clientes podem confiar durante anos de produção pesada.
| Sobre a I.C.T empresa e nossa fábrica
Fundada em 2012, a I.C.T possui uma moderna fábrica de 12.000 m² em Dongguan, com 89 funcionários e 20 engenheiros em tempo integral. Nós pesquisamos, projetamos, montamos e testamos cada máquina sob o sistema ISO9001 completo. Servindo mais de 1.600 clientes em 72 países, crescemos rapidamente, fornecendo sempre equipamentos de alta qualidade, preços honestos e suporte vitalício. Oito escritórios no exterior e parceiros locais significam que a ajuda profissional está sempre por perto.
