I.C.T-AI-5146
I.C.T
| Quantidade: | |
|---|---|

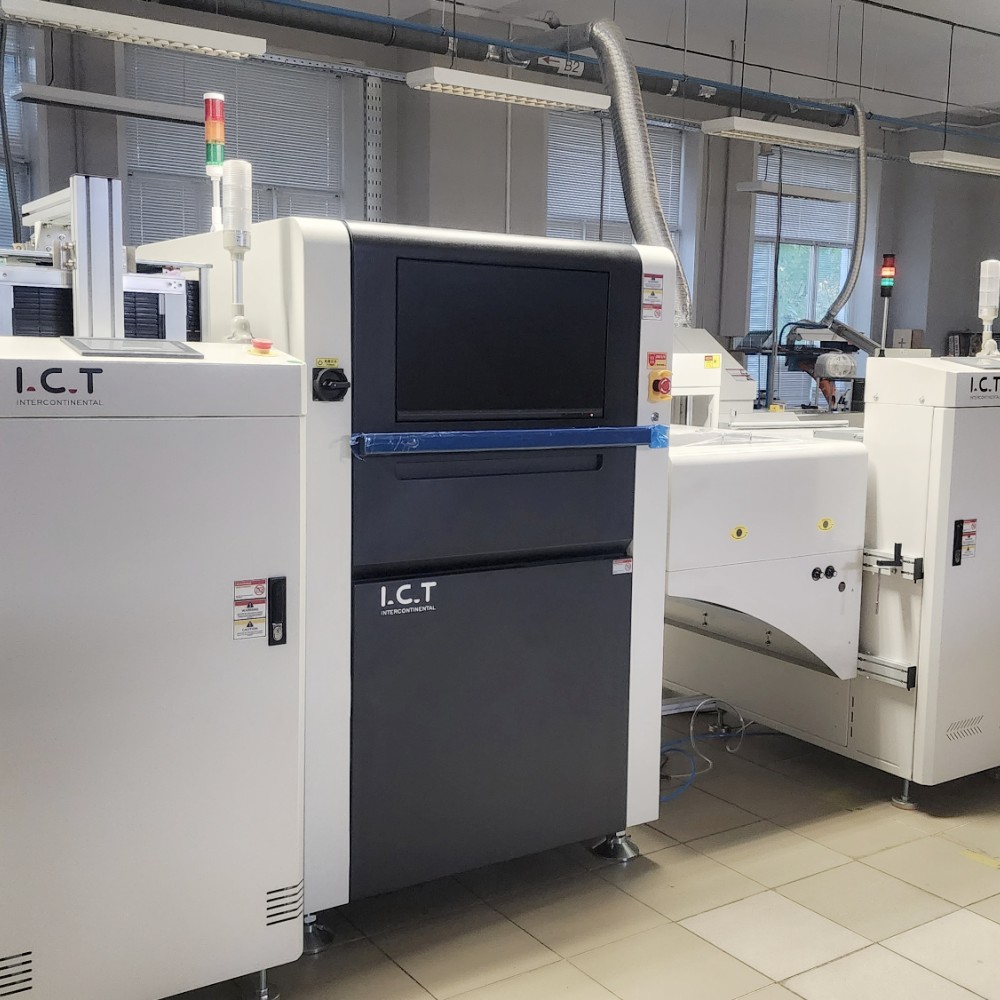

| I.C.T Máquina de inspeção AOI on-line AI-5146
A máquina de inspeção aoi on-line I.C.T AI-5146 usa uma câmera colorida de alta precisão para capturar imagens PCB em tempo real. Ele aplica o aprendizado profundo da CNN para detectar defeitos de componentes e soldas de maneira inteligente. Esta máquina aoi on-line de linha de produção smt se adapta às verificações de pré-refluxo e pós-refluxo. Ele oferece baixos alarmes falsos, velocidade rápida e fácil configuração. Os usuários obtêm resultados estáveis com GR&R abaixo de 10%. Ele suporta controle remoto e links de dados MES para melhor fluxo de fábrica.
| Recurso

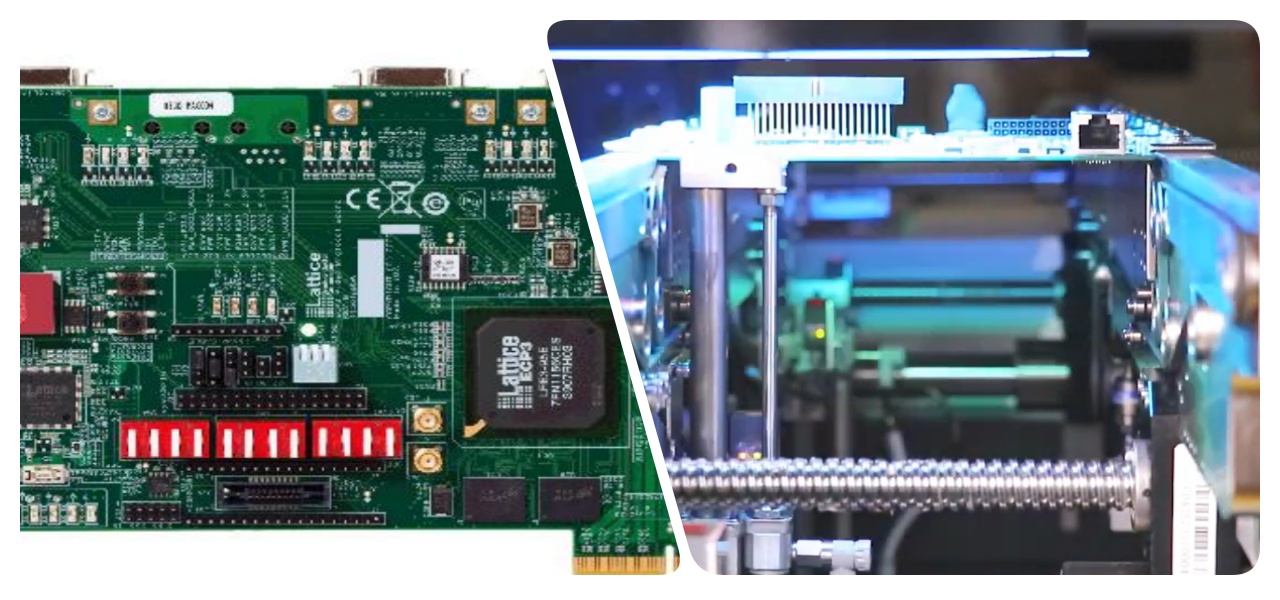

A máquina PCB Aoi automática AI-5146W emprega aprendizado profundo por meio da CNN para otimizar big data e permitir programação minimalista inteligente. Ele identifica automaticamente componentes e juntas de solda com um clique, resolvendo problemas de longos tempos de programação e altos alarmes falsos comuns em métodos tradicionais. Treinado em vastos conjuntos de dados, ele distingue com precisão as placas NG das OK, mesmo com formatos variados de juntas de solda. Isso reduz inspeções erradas e melhora a generalização para diversos cenários, como lidar com saliências de componentes ou furos na solda sem interferência.

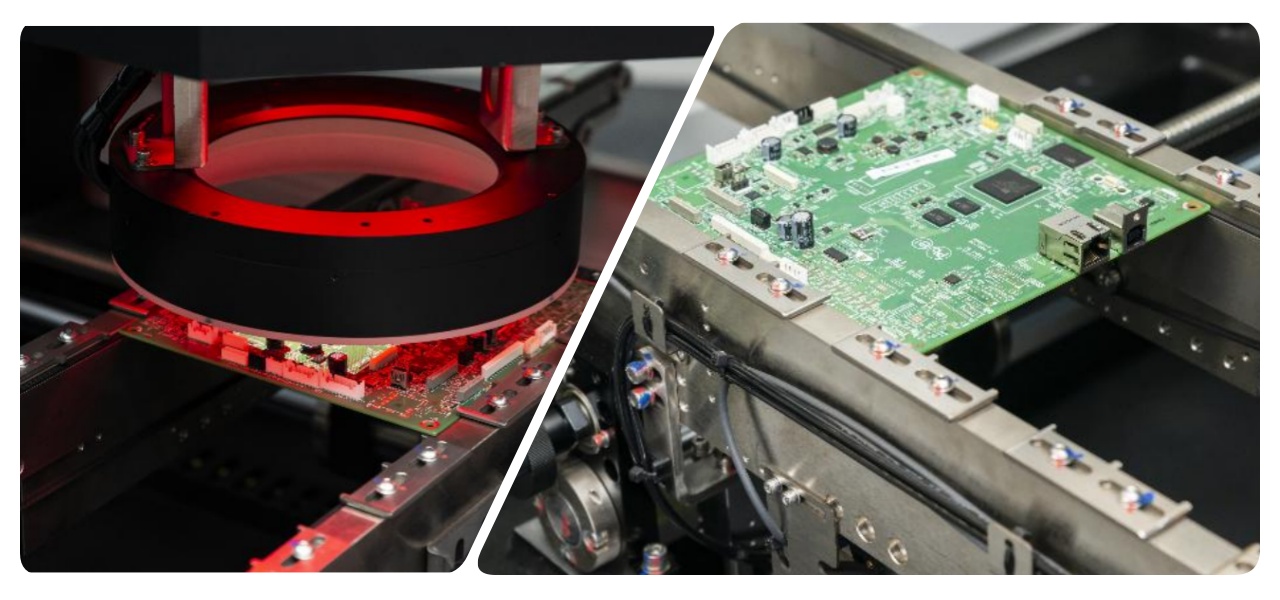

A câmera superior filma a 0,23 segundos por FOV. O alinhamento profundo mantém o movimento rápido. Ele calcula o próximo campo enquanto fotografa o atual. Planejamento de rotas automáticas para maior eficiência. A máquina de inspeção aoi online lida facilmente com grandes PCBs. Ele se adapta a linhas de alto volume sem lentidão. Os usuários ganham mais produção por turno.
Ele encontra falta, distorção, ponte, excesso de solda e muito mais. As caixas de pinos Auto IC julgam vários defeitos de uma só vez. Ele ignora a cor do tabuleiro ou as mudanças de caracteres. A generalização lida com saliências ou pequenos desvios. A máquina de inspeção online aoi mantém baixas taxas falsas em casos complexos.
| Especificação
| Modelo | I.C.T SMT AOI AI-5146 | I.C.T SMT AOI AI-5146D |
| Minicomponente | Chip 01005, IC de passo 0,3 e formato especial | |
| Resolução@FOV | 10um@40*30mm | 15um@40*30mm |
| Câmera | Câmera industrial digital inteligente de 12M pixels | |
| Lente | Lente telecêntrica | |
| Luz | RGB+W integral de 4 cores | |
| Velocidade de inspeção | 0,23 seg/FOV | |
| Algoritmo de Inspeção | CNN, contraste de cores, reconhecimento de contorno, inspeção de deslocamento, correspondência de modelos, comparação de caracteres, OCR, etc. | |
| Item de inspeção | Componente: Ausente, Invertido, Desalinhamento, Quebrado, Extra, Corpo Estranho, Manchado, etc. Solda: Solda insuficiente, solda excessiva, ponte, pseudo solda etc. Outros: Reconhecimento de código de barras/reconhecimento de código QR/OCR. | |
| PCB tamanho | 50*50mm~510*460mm (Modo de placa grande: Da esquerda para a direita: máximo 730*460mm Da direita para a esquerda: máximo 640*460mm) | 50*50mm~510*610mm(Operação em trilho único) 50*50mm~510*330mm(operação em trilho duplo) |
| Trilho | Trilho único | Trilho duplo |
| PCB Altura | Superior: 25mm, Inferior: 80mm | Parte superior: 25 mm, parte inferior: 30 mm |
| PCB espessura | 0,3 ~ 6,0 mm | |
| PCB Borda | 3,7 mm | |
| PCB Deformação | ±3,0 mm | |
| PCB Peso | Máx.: 3Kg | |
| Transportador SMT altura | 900 ± 20mm | |
| Com ajuste | Manual e Automático | |
| Transportador SMT Direção | L~R ou R~L | |
| Poder | AC220 50/60Hz,5A | |
| Potência nominal | 380W | |
| Comunicação | Smema | |
| Peso | 750Kg | 790kg |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.

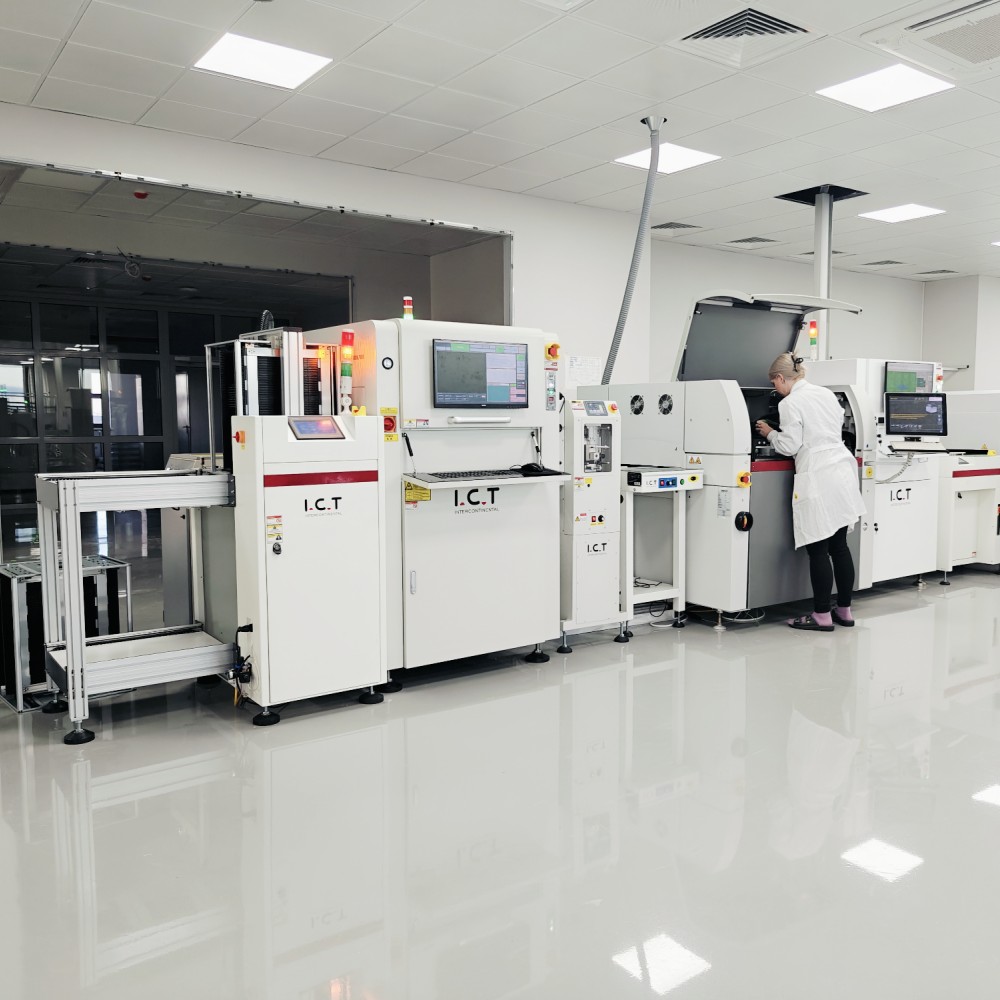

| SMT Lista de equipamentos de linha
Nossa linha de produção PCBA de alta qualidade apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Vídeo de sucesso do cliente
Assista ao vídeo de marketing I.C.T-5146 para ver a máquina de inspeção aoi online em ação. Tudo começa com um exterior elegante e os principais pontos de venda. As vistas internas mostram câmera de alta precisão e luzes RGB+W. A máquina funciona perfeitamente na linha SMT, capturando imagens em tempo real. A demonstração de programação de IA destaca a identificação do componente com um clique e a verificação da solda. Ele exibe exemplos de defeitos como ponte ou peças faltantes. Configuração rápida e links remotos aparecem. End mostra operação estável na fábrica, aumentando rendimento e velocidade.
| Suporte de serviço e treinamento
I.C.T oferece suporte completo para a máquina de inspeção aoi online. Nossa equipe cuida da instalação, depuração e manutenção. A ajuda remota resolve problemas rapidamente. Oferecemos treinamento no local ou on-line para facilitar o uso. Os usuários aprendem programação, configuração de defeitos e análise de dados. Atualizações regulares mantêm o software atualizado. Centros de serviços globais garantem fornecimento rápido de peças. Isso aumenta a habilidade do usuário e o tempo de atividade da máquina.

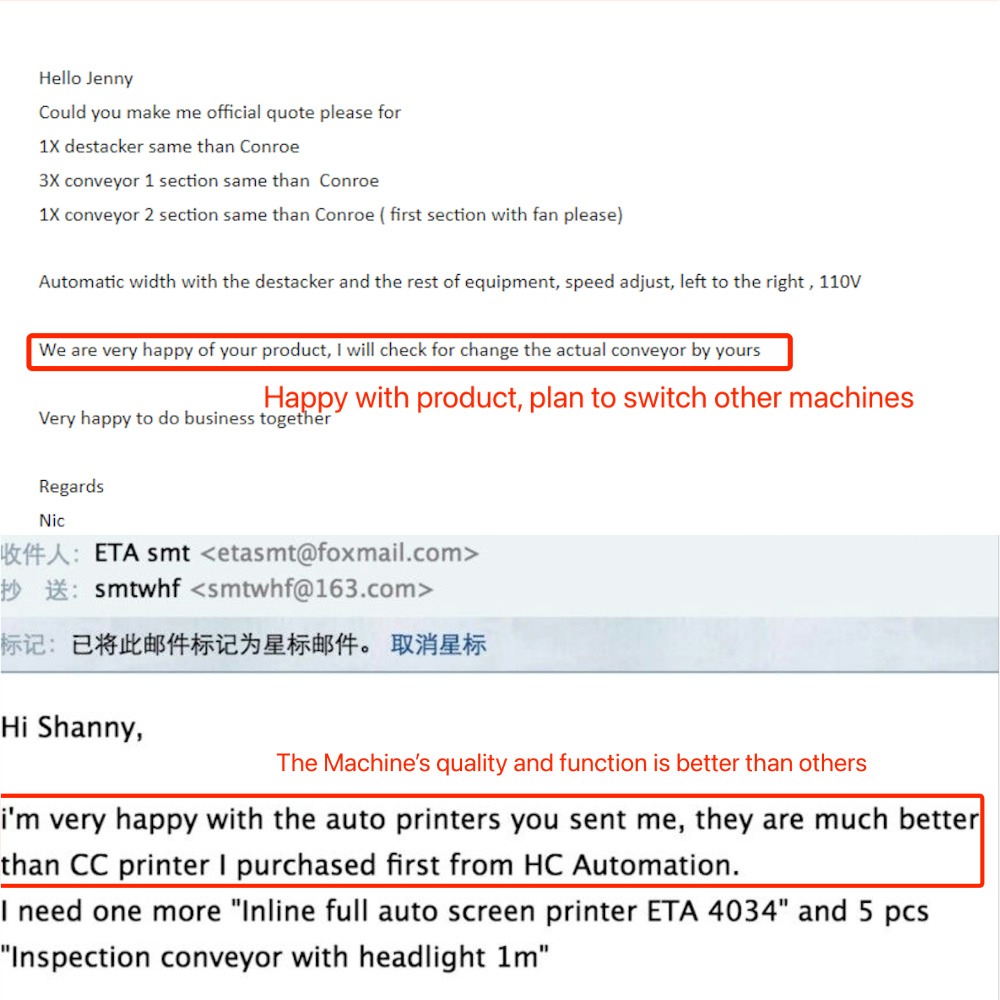

| Avaliações de clientes
Os clientes adoram a resposta rápida e as soluções especializadas de nossos engenheiros. Eles elogiam a máquina de inspeção online aoi por verificações precisas e poucos erros. A embalagem segura protege durante o envio. A solução rápida de problemas reduz o tempo de espera. O desempenho estável aumenta suas linhas.
| Certificações e Padrões
I.C.T possui CE para segurança, RoHS para materiais verdes e ISO9001 para controle de qualidade. Temos patentes em tecnologias importantes, como algoritmos de IA. Estes comprovam construção e inovação confiáveis.
| Sobre a empresa I.C.T e nossa fábrica SMT
I.C.T possui P&D e produção próprios em uma fábrica de 12.000m². Mais de 89 funcionários incluem 20 engenheiros. Crescemos rapidamente, atendendo mais de 1.600 clientes em 72 países. Testes rigorosos e sistemas de qualidade garantem produtos de primeira qualidade. Filiais globais oferecem ajuda local.
