I.C.T-6561
I.C.T
| Quantidade: | |
|---|---|
| SMT Introdução à impressora estêncil totalmente automática
A impressora SMT totalmente automática estêncil da I.C.T é a melhor escolha para montagem PCB moderna. Esta máquina oferece alta precisão e velocidade, com ciclo de impressão de 7 segundos e precisão de ±0,025mm. Ele automatiza a aplicação da pasta de solda, reduzindo erros manuais e desperdícios, ao mesmo tempo que melhora a qualidade. Projetado para indústrias como eletrônicos de consumo, LED e automotivo, possui calibração automática PCB, pressão ajustável do rodo e limpeza de estêncil. I.C.T integra sistemas Industry 4.0 e MES para soluções de fábricas inteligentes. Com fácil operação no Windows 10 e materiais duráveis das principais marcas, garante confiabilidade a longo prazo. Esta impressora ajuda as fábricas a aumentar a produtividade e atender diversas necessidades com desempenho eficiente e estável.
| Recurso
A impressora PCB oferece alta precisão com precisão de posicionamento repetido de ± 0,01 mm e precisão de impressão de ± 0,025 mm. Isso garante que cada camada de pasta de solda seja aplicada perfeitamente, reduzindo erros na montagem PCB. O sistema de visão avançado usa anel de luz uniforme e fontes de luz coaxiais para identificar vários tipos de PCB, incluindo estanhado e FPC. Essa precisão é ideal para PCBs de passo fino, tornando-a adequada para LED e eletrônicos automotivos onde a qualidade é crítica.
Com um ciclo de impressão de 7 segundos, esta impressora acelera significativamente as linhas de produção. As configurações de mudança rápida de linha permitem ajustes rápidos, minimizando o tempo de inatividade. Esse recurso é perfeito para fábricas que precisam lidar com grandes pedidos com eficiência. O sistema de controle automático ajusta a velocidade e a distância de separação, garantindo resultados consistentes. Essa velocidade, combinada com a alta repetibilidade, ajuda a cumprir prazos apertados e, ao mesmo tempo, manter resultados de alta qualidade.
A impressora inclui um sistema de limpeza automática com opções a seco, úmido e a vácuo. Esse recurso remove a pasta de solda de ambos os lados do estêncil, garantindo sempre impressões limpas. O exclusivo sistema de pulverização utiliza software para controlar o uso de álcool e papel, economizando materiais. Essa automação reduz o esforço manual e mantém a impressão de alta qualidade, tornando-a uma opção econômica para ambientes de produção movimentados.
| Especificação
| Modelo | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Tamanho do quadro (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB tamanho (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direção de transporte | Esquerda-direita; Esquerda direita; Esquerda-esquerda; Direito direito | ||
| Sistema de suporte | PIN magnético/tabela para cima para baixo ajustada/bloco de suporte | ||
| Sistema de fixação | Fixação lateral (bocal de vácuo, pressão Z retrátil de automação é opção) | ||
| Cabeça de impressora | Duas cabeças de impressão motorizadas independentes | ||
| Tipo de rodo | Aço inoxidável (padrão), plástico | ||
| Sistema de limpeza | Seco, molhado, vácuo | ||
| Inspeção | Inspeção 2D (Padrão) | ||
| Fonte de energia | CA:220±10%,50/60HZ,3Kw | ||
| Método de controle | Controle de PC | ||
| Dimensão (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modelo | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Tamanho do quadro (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB tamanho (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensão (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.

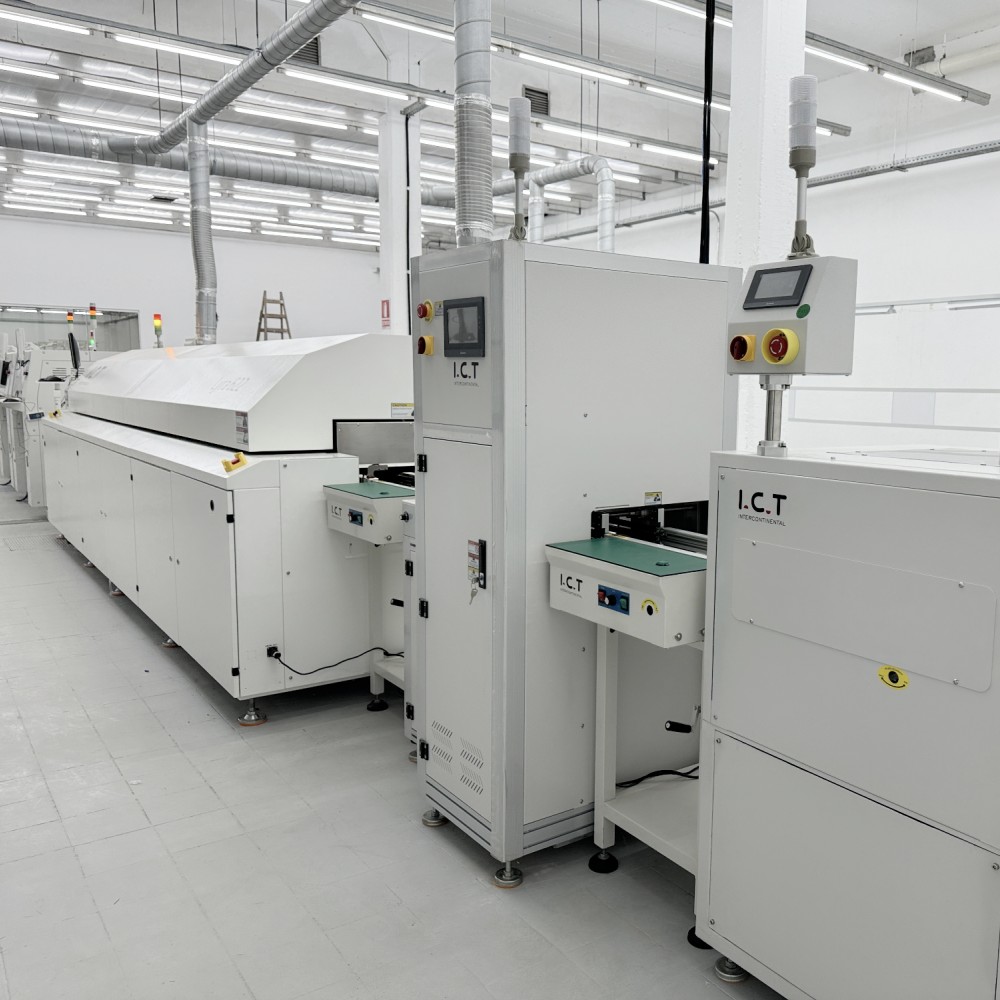

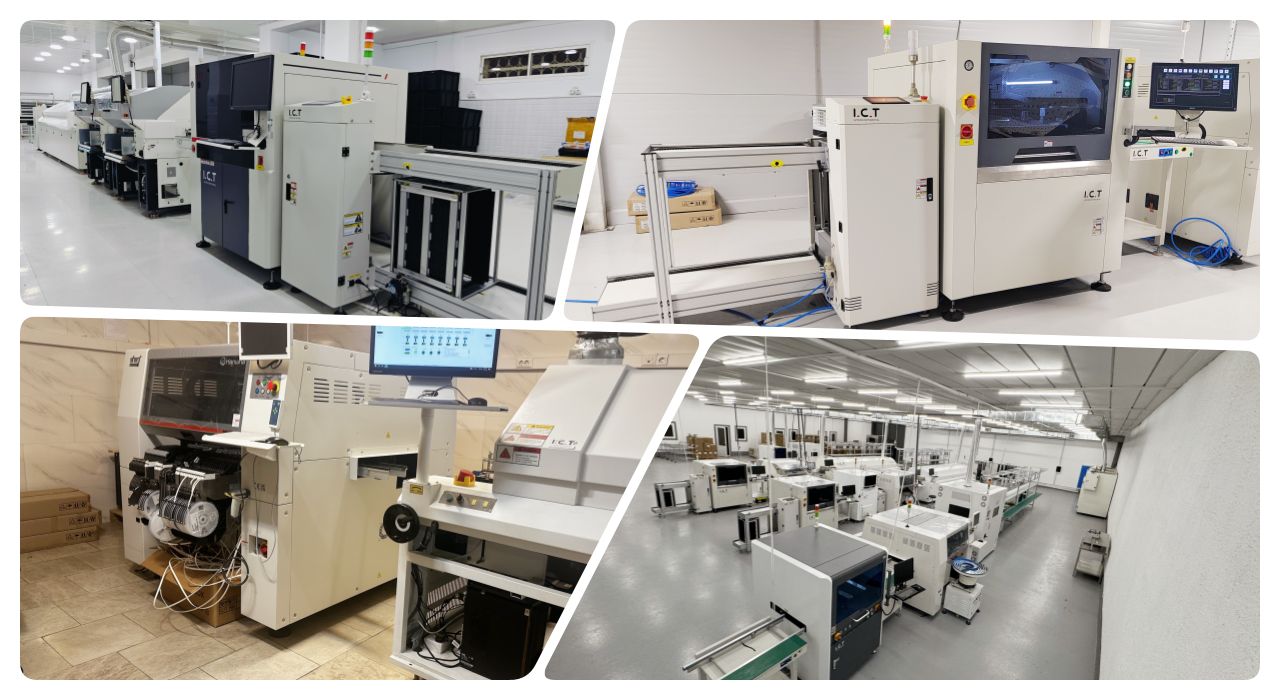

| SMT Lista de equipamentos de linha
Nossa linha de produção PCBA de alta qualidade apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Finalidade do nome do produto | na linha SMT |
|---|---|
| PCB Loader | Carrega automaticamente PCBs vazios na linha. |
| Impressora de pasta de solda | Imprime pasta de solda em almofadas PCB com precisão. |
| Escolha e coloque a máquina | Monta componentes em PCBs com precisão. |
| Forno de reflexão | Derrete a solda para formar juntas sólidas. |
| AOI Máquina | Inspeciona juntas de solda e defeitos de colocação. |
| SPI Máquina | Verifica a altura e a qualidade da pasta de solda. |
| Equipamento de rastreabilidade | Registra e rastreia dados de produção: Máquina de marcação a laser /Montador de etiquetas/ Impressora jato de tinta |
| Vídeo de sucesso do cliente
Em 2025, I.C.T engenheiros visitaram uma fábrica cliente que produzia LED iluminação doméstica para fornecer serviços de instalação e treinamento. O cliente precisava de uma linha SMT totalmente automática com 13 máquinas, totalizando 29 metros, mas tinha espaço limitado de 21 metros de comprimento e 5 metros de largura. I.C.T projetou um layout em forma de U, ajustando a linha em 16 metros de comprimento e 2,7 metros de largura. Após dois dias de instalação e depuração, seguidos de seis dias de treinamento e suporte técnico, o projeto foi entregue com sucesso. Esta solução atendeu de forma eficaz às necessidades de espaço e produção do cliente.
| Suporte de serviço e treinamento
I.C.T oferece excelente serviço e treinamento para a impressora PCB. Nossa equipe oferece instalação, manutenção e suporte técnico para garantir o bom funcionamento. Oferecemos treinamento prático para operadores, ensinando-os a usar a interface do Windows 10 e a gerenciar os recursos da impressora. Nossa rede global de serviços está pronta para ajudar com respostas rápidas e orientação especializada. Com mais de 25 anos de experiência, ajudamos os clientes a otimizar seus processos de produção e resolver quaisquer problemas, garantindo sucesso e satisfação a longo prazo.
| Avaliações de clientes
Os clientes adoram nossa impressora e serviços PCB! Eles elogiam nossos engenheiros por seu suporte qualificado e rápida solução de problemas. A confiabilidade do equipamento e a alta qualidade de impressão recebem notas altas. Nossa embalagem cuidadosa e entrega rápida também recebem elogios. Os clientes apreciam a nossa resposta rápida às suas perguntas, fazendo com que se sintam apoiados em todos os momentos.
| Certificações e Padrões
I.C.T possui certificações importantes como CE, RoHS e ISO9001, garantindo segurança e qualidade. Também temos patentes para nossos designs inovadores. Esses certificados comprovam nosso compromisso com altos padrões e desempenho confiável em todas as impressoras PCB.
| Sobre a I.C.T empresa e nossa fábrica
I.C.T é um fornecedor líder de soluções eletrônicas com mais de 25 anos de experiência. Lidamos com pesquisa, desenvolvimento e produção com uma grande equipe, crescendo rapidamente para atender mais de 1.600 clientes em 72 países. Nossa fábrica possui testes rigorosos e um forte sistema de gestão de qualidade. Localizada em Dongguan, China, oferecemos soluções globais com tecnologia avançada e produtos confiáveis.
