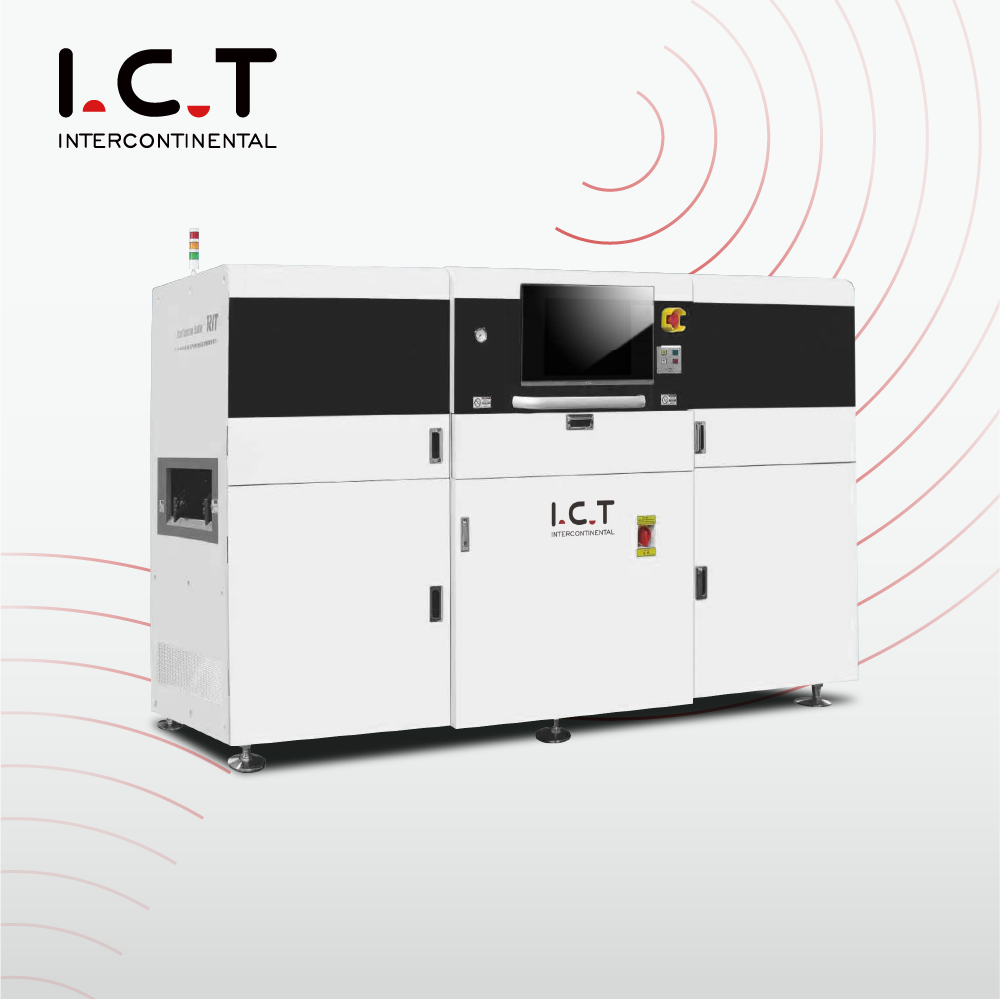

I.C.T-S1200
I.C.T
spi machine
| Quantidade: | |
|---|---|
| SMT SPI Máquina de inspeção de pasta de solda
A máquina de inspeção de pasta de solda SMT SPI da I.C.T foi projetada para melhorar a qualidade da montagem da placa de circuito impresso, detectando defeitos na aplicação da pasta de solda no início do processo. Este equipamento avançado utiliza tecnologia de imagem 3D para medir volume, altura, área e formato de depósitos de solda com alta precisão, evitando problemas como colagem ou ponte insuficiente que podem levar a retrabalhos dispendiosos ou falhas. Ideal para fabricação de eletrônicos de alto volume, ele suporta tamanhos PCB de até 450x500mm e integra-se facilmente em linhas SMT para operação perfeita. Com mais de 25 anos de experiência, I.C.T garante que esta máquina atenda aos padrões globais, ajudando os clientes a alcançar uma produção eficiente, reduzir desperdícios e manter vantagens competitivas em setores como semicondutores e PCBA. Ao escolher nossa máquina de inspeção de pasta de solda SMT SPI, os fabricantes podem otimizar seus fluxos de trabalho desde a análise de demanda até o ajuste final.
| Recurso

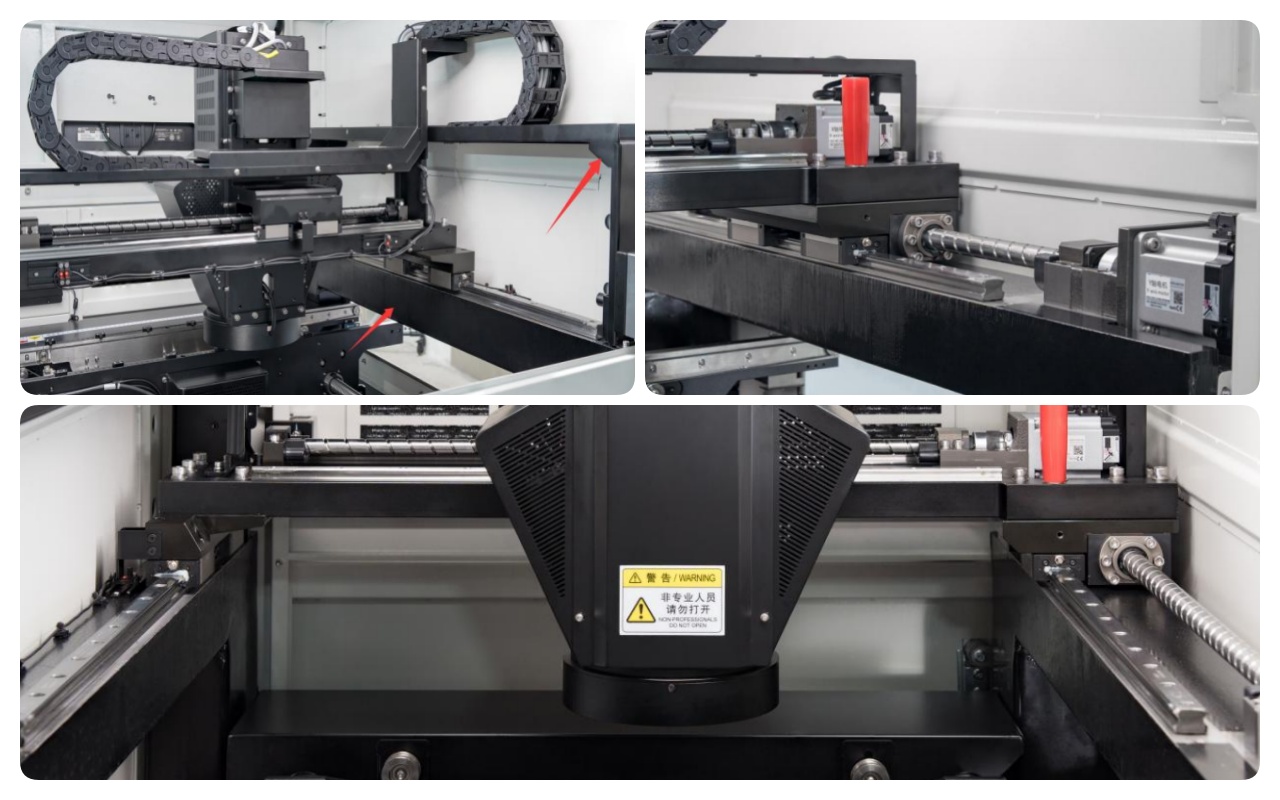

O sistema de plataforma da Máquina de Inspeção de Pasta de Solda SMT SPI apresenta uma estrutura robusta construída com materiais de alta qualidade para garantir estabilidade durante operações de alta velocidade. Este design minimiza as vibrações e mantém a precisão do alinhamento, o que é crucial para resultados de inspeção consistentes. Ele suporta várias espessuras e tamanhos de PCB, tornando-o versátil para diferentes necessidades de fabricação. A equipe de engenharia da I.C.T otimizou este sistema para lidar com ambientes exigentes, proporcionando confiabilidade de longo prazo e baixos custos de manutenção. Os usuários se beneficiam da configuração rápida e da fácil integração às linhas existentes, aumentando a produtividade geral sem comprometer a segurança ou o desempenho.

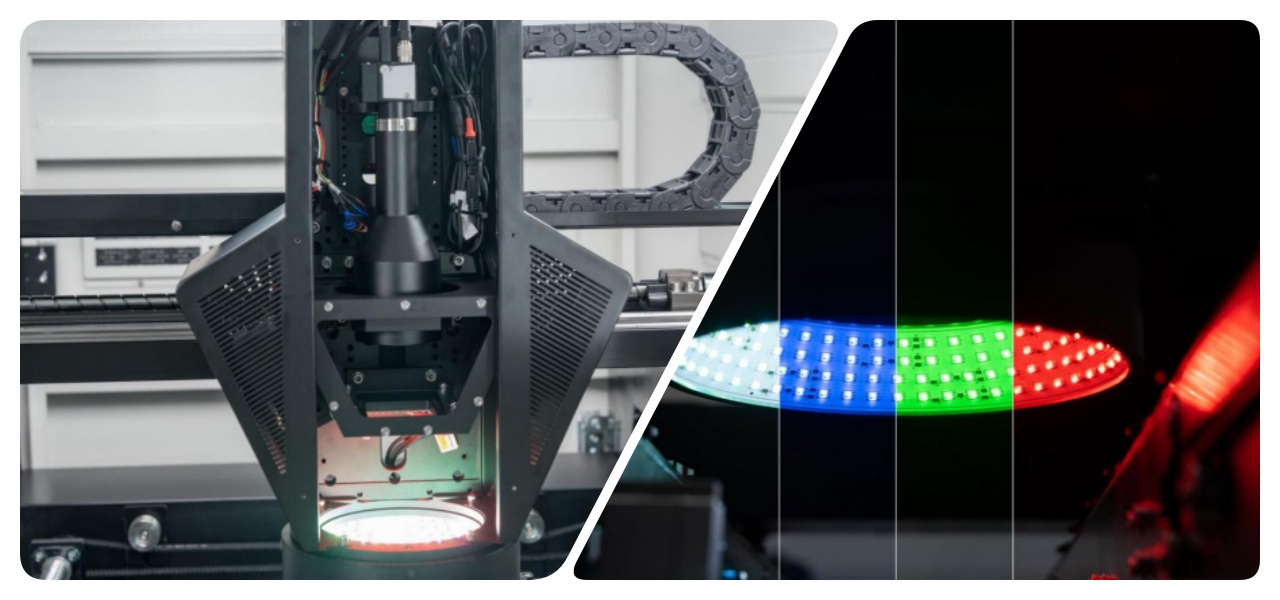

Equipado com uma câmera de alta resolução e tecnologia de projeção 3D, o sistema de visão da máquina de inspeção de pasta de solda SMT SPI captura imagens detalhadas de depósitos de pasta de solda. Ele analisa parâmetros como volume e altura em tempo real, identificando defeitos com precisão em nível de mícron. Este sistema se adapta a diversas condições de iluminação e layouts complexos de placas, garantindo uma cobertura completa. I.C.T incorpora algoritmos inteligentes que reduzem falsos positivos, permitindo que as operadoras se concentrem em problemas genuínos. Como resultado, os fabricantes obtêm melhores taxas de rendimento e produção mais rápida, alinhando-se às demandas da indústria por produtos livres de defeitos.

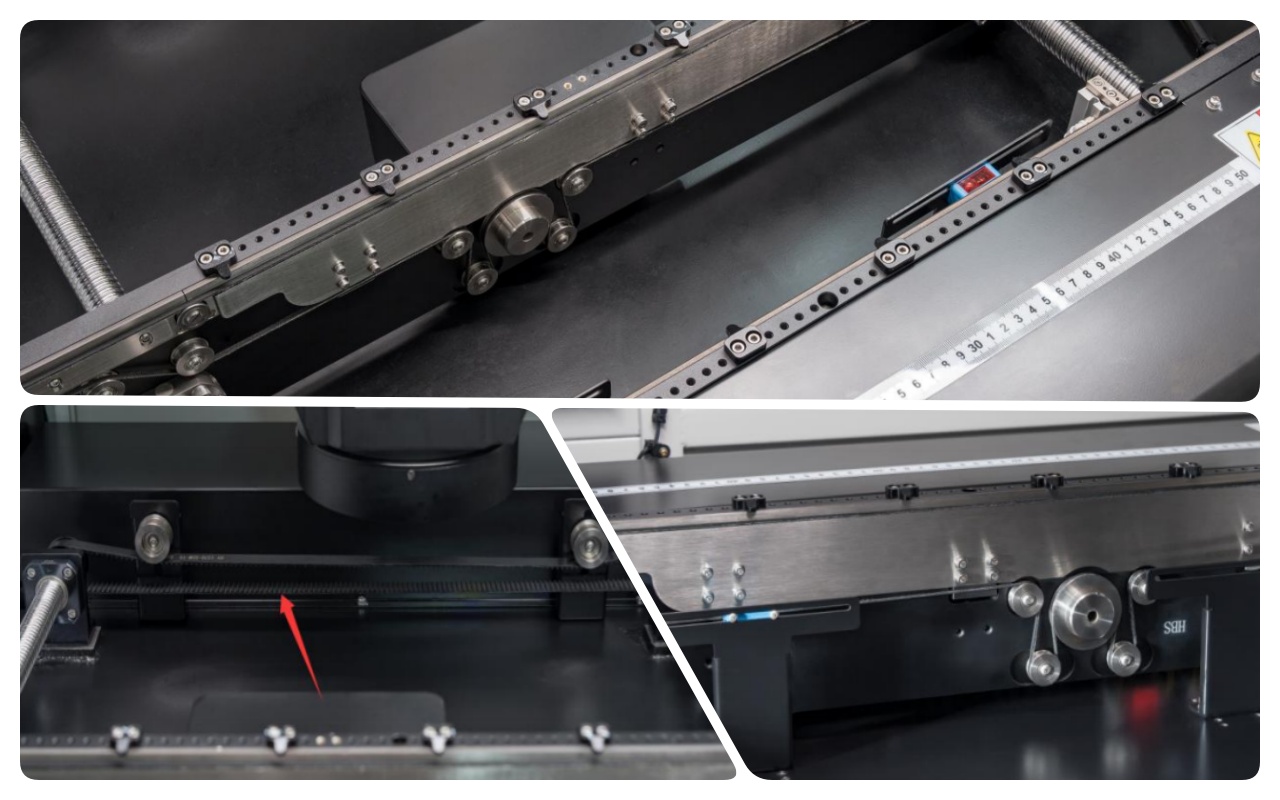

O sistema de transporte facilita o manuseio PCB através de correias transportadoras automatizadas que se ajustam automaticamente a diferentes tamanhos de placas. Garante posicionamento preciso para inspeções sem intervenção manual, reduzindo erros de manuseio e tempos de ciclo. Construído com componentes duráveis, este sistema suporta opções de trilho duplo para maior eficiência em ambientes de produção movimentados. O foco da I.C.T no design fácil de usar significa tempo de inatividade mínimo durante as transições, ajudando os clientes a manter operações contínuas. Esse recurso é fundamental para ampliar a produção e, ao mesmo tempo, manter os custos sob controle.
| Especificação do forno de refluxo
| Modelo | I.C.T-S510 | I.C.T-S510D | I.C.T-S1200 |
| PCB tamanho | 60*50~510*510mm | Trilho duplo de 50*60~510*310mm 50*60~510*580 Raio único | 80*80~1200*500mm |
| PCB Marcação | 0,5 ~ 5,0 mm | ||
| PCB Peso | ≤5,0kg | ||
| Transportador SMT Ajuste | Manual/automático | ||
| Tipo de medida | Altura, Área, Volume, Deslocamento, Ponte, Forma (impressão ausente, estanho insuficiente, estanho excessivo, ponte, deslocamento, formatos incorretos, contaminação de superfície) | ||
| Altura da colagem | 0 ~ 550um | ||
| Passo mínimo do pad | ≥100um | ||
| Princípio de Medição | Luz branca 3D PSLM PMP (modulação de luz espacial programável, perfilometria de medição de fase) | ||
| Quantidade de cabeça de inspeção | 1 | ||
| Pixel da câmera | 5M, (10M/12M como opção) | ||
| Velocidade de detecção | 0,35 ~ 0,5s/FOV | ||
| Horário do programa | 5 a 10 minutos | ||
| Tipo de dados | Dados Gerber 274D/274X, digitalização PCB | ||
| Poder | AC220,50/60Hz,1KVA | ||
| Dimensão da Máquina | W1015*D1195*H1495mm | W1015*D1460*H1495mm | W1840*D1450*H1495mm |
| Peso | 850kg | 950kg | 1500kg |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha
Nossa linha de produção PCBA de alta qualidade apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Vídeo de sucesso do cliente
I.C.T concluiu recentemente a instalação bem-sucedida no exterior e o suporte ao teste de aceitação de fábrica (FAT) para duas linhas de produção SMT em um fabricante norte-americano de dispositivos de beleza. O projeto envolveu a implantação de equipamentos avançados, incluindo máquinas de marcação a laser para identificação precisa de componentes, impressoras SMT emparelhadas com nossa máquina de inspeção de pasta de solda SMT SPI para garantir aplicação de pasta perfeita, máquinas pick-and-place Panasonic para montagem de componentes em alta velocidade, fornos de refluxo Heller para soldagem confiável, AOI sistemas de detecção para verificações de qualidade pós-montagem, transportadores PCB para fluxo contínuo de material, PCBA máquinas de limpeza para remover resíduos e aquecedores automáticos de armazenamento de pasta de solda para manter a integridade do material. Nossos engenheiros forneceram treinamento e otimização no local, levando a uma aceitação tranquila da produção. Este caso destaca o compromisso da I.C.T em fornecer soluções prontas para uso que melhorem a eficiência e a qualidade do produto nos mercados globais.
| Treinamento e suporte profissional global
I.C.T oferece serviços abrangentes e programas de treinamento para apoiar sua máquina de inspeção de pasta de solda SMT SPI durante todo o seu ciclo de vida. Nossa rede global de centros de serviços oferece instalação, manutenção e solução de problemas com tempos de resposta rápidos para minimizar o tempo de inatividade. Engenheiros experientes conduzem sessões no local ou remotas, abrangendo operação, calibração e atualizações de software. O treinamento inclui prática prática para desenvolver habilidades do operador, garantindo um uso seguro e eficiente. Também fornecemos suporte técnico contínuo, fornecimento de peças de reposição e consultas de otimização de processos. Essa abordagem holística ajuda os clientes a maximizar o desempenho do equipamento, adaptar-se às mudanças de produção e alcançar sucesso a longo prazo na fabricação de eletrônicos.
| Elogios do cliente
Os clientes elogiam os engenheiros da I.C.T pela sua experiência e dedicação durante as instalações. Eles destacam o desempenho superior de nossa máquina de inspeção de pasta de solda SMT SPI na detecção precisa de defeitos. Muitos apreciam nossa embalagem segura e métodos de transporte eficientes que garantem que o equipamento chegue em perfeitas condições. Respostas rápidas a dúvidas e problemas construíram uma forte confiança, com os clientes notando como nosso suporte resolve problemas de forma rápida e eficaz.
| Nossa Certificação
I.C.T possui certificações importantes como CE para conformidade de segurança, RoHS para padrões ambientais e ISO9001 para gestão de qualidade. Também possuímos diversas patentes para tecnologias inovadoras na fabricação de eletrônicos. Estas credenciais demonstram o nosso compromisso com padrões elevados e melhoria contínua. Eles garantem aos clientes que nossa máquina de inspeção de pasta de solda SMT SPI atende às regulamentações globais, promovendo confiabilidade e sustentabilidade nos processos de produção.
| Sobre nós e fábrica
I.C.T é um fornecedor líder de soluções de fabricação de eletrônicos com nossas próprias instalações de pesquisa e desenvolvimento e produção. Fundada em 2012, empregamos mais de 89 funcionários, incluindo 20 engenheiros, em 12.000 metros quadrados. Nosso capital registrado de US$ 30 milhões apoia o rápido crescimento, atendendo mais de 1.600 clientes em 72 países. Com filiais em todo o mundo, oferecemos serviços completos, desde o planejamento até a otimização. Nossas fábricas apresentam fluxos de trabalho de testes rigorosos e sistemas robustos de gestão de qualidade para garantir a excelência do produto.
