A escolha entre 2D e 3D AOI depende da complexidade da tarefa de inspeção e dos requisitos orçamentários. Os fabricantes de eletrônicos geralmente selecionam 2D AOI ou SMT AOI uma máquina de teste para aplicações mais simples e econômicas , onde a velocidade e a confiabilidade são mais importantes. No entanto, a inspeção óptica 3D AOI ou automática torna-se essencial para placas complexas e de alta densidade que exigem detecção de defeitos e confiabilidade superiores. A inspeção óptica automatizada deve atender às necessidades específicas da linha de produção. Ao comparar 2D e 3D AOI, os tomadores de decisão devem avaliar a complexidade da placa, as expectativas de confiabilidade e os recursos disponíveis.
· 2D AOI usa imagens planas de um único ângulo, tornando-o rápido e econômico para inspeções simples e de alto volume PCB.
· 3d AOI captura mapas 3D detalhados com várias câmeras, detectando defeitos ocultos e complexos de que 2D AOI geralmente erra.
· Escolha 2D AOI para detecção rápida de defeitos no nível da superfície em placas padrão onde a velocidade e o orçamento são mais importantes.
· Opte por 3D AOI Ao inspecionar placas densas complexas, exigindo medições precisas de altura e volume para alta confiabilidade.
· Os sistemas híbridos AOI combinam métodos 2D e 3D para equilibrar a velocidade, custo e precisão para diversas necessidades de inspeção.
· Considere a complexidade da placa, as demandas de confiabilidade e o orçamento cuidadosamente para selecionar o sistema AOI que se encaixa em suas metas de produção.
· Investir em 3D AOI suporta à prova de futuro, lidando com componentes miniaturizados e reduzindo as chamadas falsas de defeitos.
· Treinamento e integração de sistema adequados com software de fábrica melhoram a precisão da inspeção e simplifica a produção.
Aspecto | 2D AOI Sistemas | 3D AOI Sistemas |
Velocidade | Mais rápido; ideal para produção de alto volume | Um pouco mais lento; Avanços recentes melhoraram a velocidade |
Custo | Mais baixo; tecnologia madura e econômica | Mais alto; A imagem avançada aumenta o investimento |
Detecção de defeitos | Apenas defeitos no nível da superfície; chamadas falsas mais altas | Detecta defeitos ocultos, volumétricos e de superfície; Até 30% mais defeitos encontrados |
Limitações | Nenhuma medição de profundidade; não pode inspecionar as juntas ocultas | Custo mais alto; Configuração e manutenção mais complexas |
Vantagens | Alta taxa de transferência; flexível; menos problemas de sombreamento | Medição precisa de altura/volume; Inspeção abrangente |
2D AOI captura imagens planas usando uma única câmera, tornando -a adequada para inspeção rápida do padrão PCB s . Este método se destaca na identificação de defeitos visíveis no nível da superfície, como fios ausentes ou componentes incorretos. 3D AOI, por outro lado, usa várias câmeras e luz estruturada para criar mapas 3D detalhados. Essa abordagem permite uma medição precisa da altura, volume e forma , permitindo a detecção de defeitos complexos que os sistemas 2D podem perder. Enquanto 2d AOI oferece processamento mais rápido e menor custo, 3D AOI fornece detecção de defeitos superiores e reduz os falsos positivos, especialmente em ambientes de fabricação complexos.
 |
Melhores casos de uso
A seleção do método de inspeção óptica automatizada correta depende da complexidade da placa, da confiabilidade necessária e do ambiente de produção.
· 2d AOI melhor para:
o Linhas de fabricação de alta velocidade e alto volume, onde a maior quantidade de custo e rendimento são mais importantes.
o Inspeção de simples ou padrão PCB s com componentes principalmente no nível da superfície.
o Detecção de defeitos visíveis, como componentes ausentes, erros de polaridade e posicionamentos incorretos.
o Ambientes onde a rápida mudança e a inspeção flexível são prioridades.
· 3d AOI Melhor para:
o Complexo, densamente povoado PCB s que requerem medição precisa das juntas de solda e altura do componente.
o Aplicações que exigem alta confiabilidade, como fabricação automotiva, aeroespacial ou de dispositivos médicos.
o Detecção de defeitos ocultos ou volumétricos, incluindo pistas levantadas, solda insuficiente e tombstoning.
o As linhas de produção onde reduzir as chamadas falsas e melhorar as taxas de detecção de defeitos são críticas.

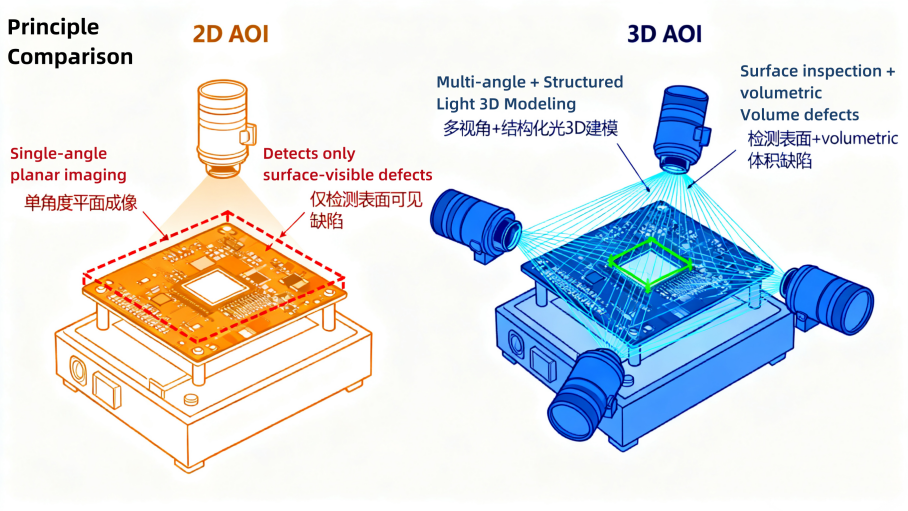

O debate 2D vs 3D AOI centra -se em velocidade de equilíbrio, custo e precisão da inspeção. 2D AOI Os sistemas continuam sendo a escolha preferida para aplicativos diretos e de alto volume. Os sistemas 3D AOI oferecem desempenho incomparável para detecção avançada de defeitos em ambientes desafiadores. A inspeção óptica automatizada continua a evoluir, oferecendo aos fabricantes a flexibilidade de corresponder à sua estratégia de inspeção às necessidades específicas de seus objetivos PCB se.
2D AOI usa câmeras de alta resolução para capturar imagens planas de placas de circuito impresso durante o processo de inspeção. O sistema compara essas imagens aos dados de referência, identificando quaisquer diferenças que possam indicar defeitos. A iluminação desempenha um papel crucial, pois destaca recursos e possíveis problemas na superfície da placa. A tecnologia depende da captura de imagem de ângulo único , o que significa que inspeciona apenas o que é visível de cima. Essa abordagem permite uma rápida inspeção de grandes volumes de placas, tornando-a ideal para ambientes de fabricação de alta velocidade.
Uma vantagem fundamental do 2D AOI está em sua relação custo-benefício. A tabela a seguir descreve os custos típicos associados à implementação de 2D AOI em uma linha de produção padrão SMT:
Componente de custo | Faixa de custo típica (USD) |
Básico para o meio de nível médio 2D AOI | US $ 3.200 a US $ 20.000 |
2D avançado AOI sistemas | US $ 30.000 a US $ 60.000 |
Exemplo: yush ys-820l | US $ 26.000 |
Custos de instalação | US $ 5.000 a US $ 15.000 |
Licenciamento de software (anual) | US $ 2.000 a US $ 12.000 |
Treinamento (por funcionário) | US $ 1.000 a US $ 5.000 |
Essa estrutura de custos torna o 2D AOI acessível para muitos fabricantes, especialmente aqueles focados na produção de alto volume.
2D AOI oferece vários pontos fortes que beneficiam a fabricação eletrônica. O sistema inspeciona as placas muito mais rápidas que a inspeção visual manual . Os métodos manuais sofrem de fadiga e inconsistência humana, mas 2D AOI mantém alto rendimento e resultados consistentes. A tabela abaixo destaca as diferenças:
Recurso | Inspeção visual manual | 2d AOI Inspeção |
Velocidade de inspeção | Mais lento devido a fadiga humana e julgamento subjetivo | Processamento e análise mais rápidos adequados para produção de alto volume |
Taxa de transferência | Limitado pela velocidade e consistência humana | Taxa de transferência significativamente maior, permitindo inspeções rápidas |
Consistência | Menos consistente, propenso a erros | Alta consistência sem fadiga ou subjetividade |
Os fabricantes valorizam 2D AOI por sua capacidade de detectar defeitos no início do processo , impedindo que as placas defeituosas avançam e reduzam o retrabalho dispendioso. O sistema oferece :
· Alta precisão usando processamento avançado de imagem.
· Velas de inspeção rápidas para alta taxa de transferência.
· Resultados consistentes e objetivos.
· Erro humano reduzido.
· Configuração rápida para diferentes projetos de placa.
· Classificação de defeitos por tipo e gravidade.
· Registro de dados para controle de qualidade.
· Economia de custos a longo prazo.
· Melhoria contínua da qualidade.
· Integração perfeita com linhas SMT.
· Feedback em tempo real para correção imediata.
· Inspeção sem contato para proteger os componentes.
Apesar de suas vantagens, 2D AOI tem limitações . O sistema não pode executar a verdadeira inspeção de co-planaridade ou fornecer dados de medição volumétricos. Geralmente, produz uma taxa de chamada falsa mais alta em comparação com sistemas mais avançados. Alguns desafios comuns incluem:
· Incapacidade de inspecionar juntas ou defeitos de solda ocultos abaixo dos componentes.
· Medição de altura restrita, dificultando a avaliação de peças mais altas ou de forma irregular.
· Defeitos de solda sutis ou ocultos perdidos, como pequenos vazios.
· Maior chamadas falsas, exigindo etapas adicionais de verificação.
Essas limitações significam que 2D AOI funciona melhor para defeitos planares e placas simples. Para conjuntos complexos ou aplicações críticas, os fabricantes podem precisar suplementar 2D AOI com outros métodos de inspeção.
2D AOI Os sistemas desempenham um papel vital na fabricação moderna de eletrônicos. As empresas confiam na 2D AOI para manter a alta qualidade e a eficiência em suas linhas de produção. A tecnologia se destaca na inspeção de placas de circuito impresso (PCB s) para defeitos no nível da superfície. Os fabricantes escolhem a 2D AOI porque oferece inspeção rápida, confiável e consistente sem diminuir a desaceleração da produção.
Os fabricantes de eletrônicos usam 2d AOI com mais frequência. O sistema verifica os componentes ausentes, canais incorretos e erros de solda. Câmeras de alta resolução e processamento de imagem avançado permitem que a AOI 2D detecte pequenos defeitos rapidamente. Esse recurso suporta produção de alto volume, onde a velocidade e a precisão são essenciais.
Dica: 2D AOI é ideal para os fabricantes que precisam inspecionar um grande número de simples ou padrão PCB s todos os dias.
A lista a seguir destaca as aplicações comuns do 2D AOI no setor de eletrônicos:
· Tecnologia de montagem de superfície (SMT) Assembléia: 2D AOI Inspeciona as placas após a colocação e solda dos componentes. Identifica componentes extraviados, ausentes ou distorcidos.
· Tecnologia do orifício por meio do orifício (THT) Inspeção: o sistema verifica a inserção e a solda corretas de peças de orifício.
· Inspeção da pasta de solda: 2D Aoi verifica a presença e o alinhamento da pasta de solda antes de refluir a solda.
· Verificação final da montagem: a tecnologia garante que todos os componentes estejam presentes e orientados corretamente antes que o produto se mova para o próximo estágio.
· Auditorias de controle de qualidade: os fabricantes usam 2D AOI para amostragem e auditoria aleatórias para manter o controle do processo.
A AOI 2D também encontra uso em outros setores que requerem inspeção rápida e na superfície. No entanto, a fabricação eletrônica continua sendo o campo principal devido à necessidade de inspeção rápida e de alto volume PCB. As indústrias automotivas e de dispositivos médicos geralmente exigem inspeção mais avançada, portanto tendem a usar 3D AOI para placas complexas com juntas ocultas.
Um fluxo de trabalho 2D AOI típico envolve as seguintes etapas:
1. O sistema captura uma imagem plana do PCB usando uma câmera de alta resolução.
2. O software de processamento de imagem compara a imagem capturada a uma referência.
3. O sistema sinaliza quaisquer diferenças como possíveis defeitos.
4. Os operadores revisam as placas sinalizadas para mais ações.
2D AOI fornece uma solução econômica para detectar defeitos no início do processo. Ao capturar erros antes da assembléia final, os fabricantes reduzem o retrabalho e a sucata. A tecnologia suporta melhorias contínuas e ajuda as empresas a atender aos rígidos padrões de qualidade.
3D AOI Os sistemas usam técnicas avançadas de imagem para capturar informações detalhadas sobre as placas de circuito impressas. Esses sistemas empregam várias câmeras e luz estruturada, como a tecnologia Moiré, para digitalizar a placa a partir de vários ângulos. O 3D de Koh Young AOI , por exemplo, usa a tecnologia MOIRÉ MULTIJEJA PROJEÇÃO PROJETA PARA GERAR dados volumétricos verdadeiros. Essa abordagem mede a altura, o volume e a coplanaridade das juntas e componentes de solda. As câmeras de alta resolução, às vezes com resolução de 8 µm ou 15 µm , permitem medição precisa das partes mais menores. A extensão do eixo z aumenta a faixa de medição de altura, possibilitando inspecionar componentes altos. Os algoritmos especializados processam os dados 3D, medindo a altura do pino, a altura do filete de solda e a detecção de pontes. O sistema realiza imagens e inspeções em paralelo, o que permite medições 3D rápidas e precisas. Essa imagem baseada em profundidade melhora significativamente a precisão da detecção de defeitos, reduzindo as chamadas e escapadas falsas.
3D AOI oferece várias vantagens para a fabricação de eletrônicos, especialmente ao inspecionar o complexo ou densamente povoado PCB s. A tecnologia fornece alta precisão e precisão na detecção de defeitos. Ele captura dados topográficos detalhados, permitindo a inspeção de variações de altura e recursos de superfície críticos em conjuntos complexos. 3d AOI detecta defeitos tridimensionais, como deformação, flexão e leads levantados-emitem que 2D AOI muitas vezes erra. O sistema inspeciona não apenas a superfície superior, mas também as laterais e o fundo dos componentes, permitindo a detecção de defeitos como Tombstoning e peças distorcidas. Algoritmos avançados de software, incluindo aprendizado de máquina , aprimoram a precisão da detecção de defeitos e a adaptabilidade. Os sistemas 3D AOI oferecem velocidades de inspeção mais rápidas que os métodos manuais e não requerem contato físico, preservando componentes delicados. A adaptabilidade de 3d AOI se adapta à complexidade em evolução PCB, como dispositivos automotivos, aeroespaciais e médicos. Comparado à inspeção automatizada de raios-X, 3D AOI permanece mais econômico para a inspeção da superfície, enquanto ainda fornece análises detalhadas.
Dica: 3D AOI se destaca na identificação de defeitos tridimensionais que afetam a confiabilidade em aplicações de alta densidade e alta confiabilidade.
Apesar de seus pontos fortes, 3D AOI tem algumas limitações. Os sistemas são mais complexos e caros que 2D AOI, resultando em custos iniciais de investimento e manutenção mais altos. 3D AOI requer maior poder computacional para processar os grandes volumes dos dados 3D, que podem diminuir a velocidade da inspeção. Os métodos de varredura, como a triangulação a laser, envolvem varredura detalhada da superfície e podem reduzir a taxa de transferência em comparação com 2D AOI. Esses fatores tornam o 3D AOI menos adequado para linhas de produção simples e de alta velocidade, onde o custo e a velocidade são as principais prioridades. Os fabricantes devem pesar essas limitações contra a necessidade de detecção avançada de defeitos e inspeção abrangente.
Os sistemas 3D AOI tornaram -se ferramentas essenciais na fabricação moderna de eletrônicos. Seus recursos avançados de imagem permitem que os fabricantes inspecionem conjuntos complexos com alta precisão. Esses sistemas usam a percepção de profundidade e vários ângulos de visualização para detectar defeitos de que os métodos 2D tradicionais geralmente perdem.
Muitas indústrias confiam no 3D AOI para suas tarefas de inspeção mais exigentes. A tecnologia suporta linhas de produção de alta velocidade, onde milhares de peças passam pela inspeção a cada hora. Os operadores recebem feedback imediato, o que os ajuda a ajustar os processos e manter os padrões de qualidade.
Nota: 3d AOI mantém a velocidade de inspeção sem sacrificar a precisão, tornando-o ideal para ambientes de alto rendimento.
Os fabricantes escolhem 3D AOI para várias aplicações críticas:
· Linhas de montagem de alta densidade SMT e SMD, onde componentes miniaturizados e densamente compactados requerem inspeção precisa.
· Detecção de defeitos como polaridade inadequada, desalinhamento e peças ausentes, difíceis de identificar com os sistemas 2D.
· Medição do volume e forma da junta de solda, superando questões como reflexões especulares e sombreamento que limitam 2D AOI.
· Remuneração para vigias e inter-reflexões, que podem causar imprecisões em inspeções 2D.
· Inspeção de quadros complexos em indústrias com requisitos estritas de qualidade, incluindo setores de eletrônicos de consumo, automotivo e aeroespacial.
Os sistemas AOI 3D se destacam em ambientes onde a confiabilidade não pode ser comprometida. Os fabricantes automotivos e aeroespaciais, por exemplo, dependem da inspeção 3D para capturar defeitos ocultos que podem levar a falhas do produto. As empresas de eletrônicos de consumo usam a 3D AOI para garantir que todos os dispositivos atendam aos padrões de alto desempenho e segurança.
Um fluxo de trabalho 3D AOI típico envolve a digitalização da placa a partir de vários ângulos. O sistema cria um mapa 3D detalhado, medindo a altura e o volume de cada componente e junta de solda. Algoritmos avançados analisam esses dados, sinalizando quaisquer desvios do padrão. Os operadores podem revisar os itens sinalizados e tomar medidas corretivas.
A flexibilidade do 3D AOI permite que ele se adapte a novos projetos de placas e aos requisitos de fabricação em evolução. À medida que os componentes eletrônicos se tornam menores e mais complexos, a inspeção 3D garante que a qualidade permaneça consistente. Os fabricantes se beneficiam de chamadas falsas reduzidas, detecção de defeitos aprimorada e processos de produção otimizados.
Dica: 3D AOI é a escolha preferida para os fabricantes que precisam de inspeção precisa e confiável em ambientes de produção complexos e rápidos.
Recursos de detecção Defina a base para qualquer sistema de inspeção óptica automatizada. Na comparação 2D vs 3D AOI, cada método oferece pontos fortes e fracos exclusivos. Os sistemas AOI 2D dependem de imagens de cima para baixo para identificar defeitos no nível da superfície. Esses sistemas se destacam ao detectar componentes ausentes, erros de polaridade e aplicação incorreta da pasta de solda. No entanto, eles lutam com defeitos ocultos ou volumétricos porque não têm percepção de profundidade.

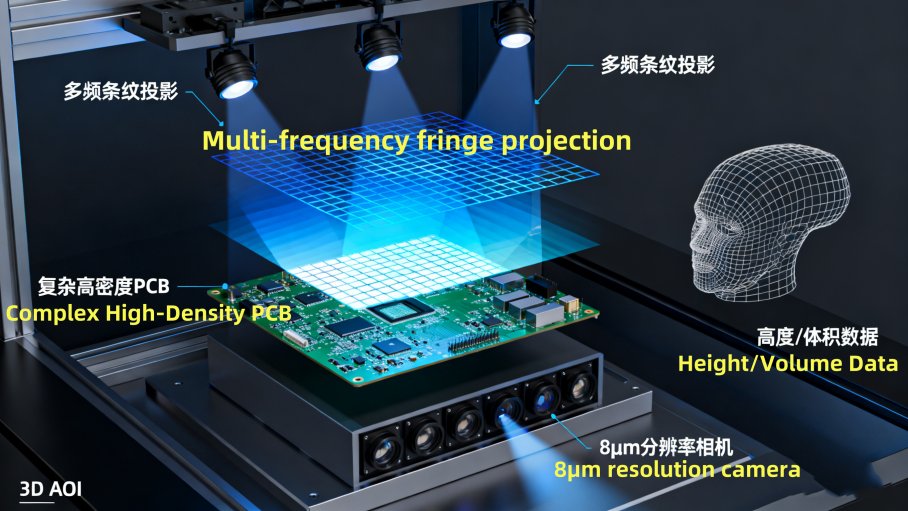

Os sistemas AOI 3D usam luzes estruturadas e várias câmeras para criar um mapa tridimensional da placa. Essa abordagem permite uma medição precisa da altura do componente, coplanaridade e volume de solda. Como resultado, o 3D AOI detecta questões como pinos levantados, solda insuficiente e distorção do pacote - define que o 2D AOI muitas vezes erra.
A tabela a seguir destaca as diferenças nas taxas falsas positivas e na precisão da detecção de defeitos:
AOI Tipo de sistema | Taxa positiva falsa | Precisão da detecção de defeitos | Notas sobre falsos negativos |
Legado 2D AOI (baseado em regras) | Até ~ 50% | ~ 85–90% | Maior devido à falta de informações de profundidade |
3d aprimorado ai AOI | Reduzido para menos de 10% (4-6%) | 97-99% | Menor devido a dados de profundidade 3D |
Os sistemas AOI 3D reduzem significativamente os falsos positivos e melhoram a detecção geral de defeitos. Os fabricantes que exigem recursos de inspeção avançada geralmente escolhem a 3D AOI para seu desempenho superior.
NOTA: 3D AOI fornece uma inspeção mais abrangente, capturando defeitos superficiais e volumétricos, tornando -o ideal para conjuntos complexos.
A velocidade e o custo desempenham um papel crítico na seleção de um sistema AOI. 2d vs sistemas AOI 3D diferem muito nessas áreas. A 2D AOI oferece velocidades de inspeção mais rápidas e investimentos iniciais mais baixos. Esses sistemas requerem configuração menos complexa e treinamento mínimo do operador. Os fabricantes podem implantar a AOI 2D rapidamente em ambientes de alto volume.
Os sistemas AOI 3D exigem um preço de compra inicial mais alto e uma configuração mais especializada. A tecnologia requer calibração, treinamento contínuo e maior poder computacional. Os custos de manutenção também tendem a ser mais altos devido à complexidade do sistema. No entanto, o 3D AOI oferece recursos de inspeção aprimorados e pode reduzir defeitos dispendiosos ao longo do tempo.
A tabela abaixo compara o custo total de propriedade e demandas operacionais:
Aspecto | 2D AOI Sistemas | 3D AOI Sistemas |
Preço inicial de compra | Começa em torno de US $ 3.200 | Pode exceder US $ 110.000 |
Custo de manutenção anual | US $ 5.000 a US $ 15.000 (extremidade inferior) | US $ 5.000 a US $ 15.000 (extremidade superior) |
Configuração padrão | Configuração, calibração e treinamento especializados | |
Demandas operacionais | Menor complexidade | Maior complexidade, conhecimento especializado |
ROI Consideração | Custos mais baixos e de manutenção | Custos mais altos, mas melhor detecção de defeitos |
Os sistemas AOI 3D requerem um investimento maior, mas oferecem benefícios a longo prazo por meio de detecção aprimorada de defeitos e retrabalho reduzido. Os fabricantes menores podem preferir a 2D AOI quanto à sua acessibilidade e facilidade de uso.
A adequação do aplicativo depende do tipo de conjunto da placa de circuito impresso e dos recursos de inspeção necessários. 2d vs sistemas AOI 3D atendem a diferentes necessidades de produção. 2D AOI funciona melhor para montagens mais simples PCB com recursos principalmente de nível de superfície. Esses sistemas fornecem inspeção rápida e econômica para placas padrão e estágios iniciais da linha SMT.
3D AOI se destaca na inspeção de conjuntos complexos que requerem verificações de medição de profundidade e coplanaridade. A tecnologia identifica defeitos envolvendo altura dos componentes, volume de solda e distorção. Indústrias como dispositivos automotivos, aeroespaciais e médicos geralmente dependem do 3D AOI para atender aos rígidos padrões de qualidade.
A tabela abaixo resume que AOI Tipo se encaixa em cada aplicativo:
AOI Tipo | Adequado PCB Tipos de montagem | Capacidades de inspeção -chave | Raciocínio |
2d AOI | Mais simples PCB conjuntos com recursos 3D menos complexos | Defeitos no nível da superfície, como aplicação incorreta de pasta de solda, erros de polaridade, peças ausentes | Econômico e rápido; implantado no início da linha SMT; Limitado à imagem de cima para baixo |
3d AOI | Mais complexos PCB conjuntos que requerem medidas de profundidade e verificações de coplanaridade | Defeitos envolvendo altura do componente, volume, coplanaridade, como solda insuficiente, pinos levantados, pacote de pacote | Usa câmeras de luz estruturada e multia-ângulo para detecção precisa de defeitos em 3D |
Dica: os fabricantes devem corresponder ao seu sistema de inspeção óptica automatizada à complexidade de seus conselhos e aos requisitos de confiabilidade de seu setor.
A decisão 2D vs 3D AOI molda a eficácia da inspeção e a qualidade geral dos produtos acabados. Ao entender os pontos fortes de cada sistema, os fabricantes podem otimizar seu processo de inspeção e obter melhores resultados.
Os sistemas híbridos AOI reúnem os melhores recursos das tecnologias de inspeção 2D e 3D. Os fabricantes usam esses sistemas para abordar a crescente complexidade das placas de circuito impresso modernas. Ao combinar dois métodos de inspeção em uma máquina, os sistemas híbridos AOI fornecem controle de qualidade flexível, eficiente e abrangente.
Os sistemas híbridos AOI oferecem várias vantagens importantes:
· 2D AOI fornece imagens confiáveis de alta qualidade para componentes visíveis . Funciona bem para detectar defeitos simples e mantém os custos de inspeção baixos.
· 3D AOI estende os recursos de inspeção às juntas de solda ocultas, medições de altura e detecção complexa de defeitos. Ele encontra problemas que 2D AOI não pode ver.
· Os sistemas híbridos aplicam 2D AOI onde são suficientes e mude para 3D AOI para inspeção avançada. Essa abordagem economiza tempo e dinheiro enquanto melhora a cobertura de defeitos.
· Os fabricantes podem inspecionar produtos de maneira rápida e eficiente, correspondendo ao método de inspeção com as necessidades específicas de cada área da placa.
O sistema Yamaha Motor YRI-V AOI demonstra como essa tecnologia funciona na prática. O YRI-V integra a inspeção 2D e 3D com uma câmera angular de 4 direções e um projetor 3D de 8 direção. Essa configuração atinge a velocidade e a precisão da inspeção líder do setor. O sistema se destaca na inspeção de componentes ultra-pequenos e finos e acabamentos na superfície espelhada, que são difíceis para os sistemas tradicionais AOI. A automação movida a IA no YRI-V simplifica a criação e o ajuste dos dados de inspeção. Os operadores precisam de habilidade menos especializada, facilitando o uso do sistema. A abordagem híbrida suporta uma inspeção rápida e precisa de componentes diversos e complexos PCB. Ele atende às demandas da produção moderna SMT, onde as placas são menores, mais densas e mais funcionais do que nunca.
Dica: os sistemas híbridos AOI ajudam os fabricantes a equilibrar a velocidade, o custo e a precisão da inspeção. Eles fornecem uma solução prática para o desafio 2D vs 3D AOI na indústria de eletrônicos de hoje.
Os sistemas híbridos AOI continuam a evoluir. À medida que PCB se se tornam mais complexos, esses sistemas desempenharão um papel maior para garantir a qualidade e a confiabilidade do produto. Os fabricantes que investem em híbrido AOI ganham a flexibilidade de adaptar sua estratégia de inspeção à medida que a tecnologia avança.

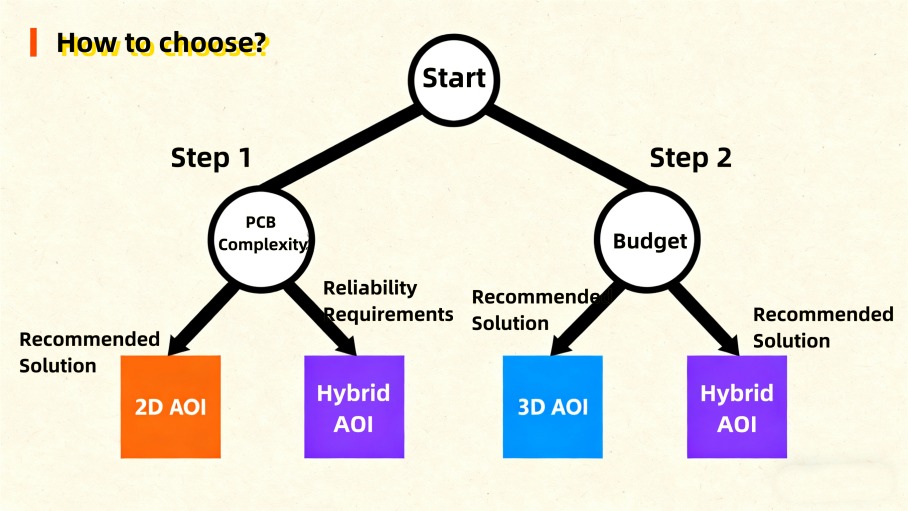

A complexidade da placa desempenha um papel central na seleção do sistema direito AOI para qualquer conjunto da placa de circuito impresso. À medida que o número de componentes, densidade e uso de tecnologias avançadas de pacotes aumentam, os fabricantes precisam de dados de inspeção que sejam confiáveis e repetíveis. As placas simples com componentes principalmente de nível de superfície se beneficiam de 2D AOI . Esses sistemas usam imagens de cima para baixo para verificar peças ausentes e erros de solda. Eles oferecem inspeção rápida e economia de custos, tornando-os ideais para a produção de alto volume PCB.
No entanto, à medida que a complexidade aumenta, 2D AOI enfrenta desafios. Sombras, variações de iluminação e a falta de informações de profundidade limitam sua eficácia. Complexo PCB s frequentemente apresenta componentes miniaturizados, layouts densos e designs multicamadas. Nesses casos, 3d AOI se torna essencial. Os sistemas 3D AOI usam várias câmeras ou tecnologia a laser para capturar dados de altura e volume . Isso lhes permite detectar defeitos como deformação, leads levantados e problemas de coplanaridade - problemas que 2D AOI não podem ver.
Fabricantes em indústrias como eletrônicos automotivos e industriais dependem de 3D AOI para placas complexas. Esses sistemas fornecem dados de medição abrangentes que atendem aos padrões IPC-610. Isso permite a detecção precoce da deriva do processo e suporta objetivos de definição zero.
AOI Sistema | A complexidade mínima da placa normalmente tratada | A complexidade máxima da placa normalmente tratada |
2d AOI | Placas mais simples com inspeções no nível da superfície; eficaz para detectar componentes ausentes e erros de solda; prioriza a velocidade e o custo-efetividade | Placas menos complexas sem defeitos volumétricos ou relacionados à altura; geralmente não é adequado para placas multicamadas ou de alta densidade |
3d AOI | Placas que exigem inspeção volumétrica, incluindo medição de altura; Adequado para detectar defeitos complexos, como leads levantados e problemas de coplanaridade | Layouts de placa de alta densidade, multicamadas e complexos exigindo detecção detalhada de defeitos em 3D; usado em setores de eletrônicos automotivos e industriais |
Dica: para alta densidade, multicamada ou miniaturizada PCB s, 3d AOI fornece a precisão da medição e a detecção de defeitos necessários para uma inspeção confiável.
Os requisitos de confiabilidade diferem entre os setores e influenciam diretamente a seleção AOI. Setores como dispositivos automotivos, aeroespaciais e médicos exigem os mais altos níveis de confiabilidade do produto. Nesses campos, mesmo um único defeito pode levar a recalls dispendiosos ou problemas de segurança. Os sistemas AOI devem fornecer resultados de inspeção consistente e precisa para atender aos padrões rígidos de qualidade.
Vários fatores moldam a confiabilidade na seleção AOI :
Fator | Explicação |
Tipo de inspeção | Determina se o AOI inspeciona no nível da placa, componente ou SMT, as necessidades da indústria correspondentes. |
Resolução da imagem | A alta resolução é crítica para detectar pequenos defeitos comuns em setores de alta confiabilidade. |
Velocidade de inspeção | Deve corresponder à escala de produção; A alta taxa de transferência é necessária sem falta de defeitos. |
Recursos de automação | A automação reduz o erro humano, apoiando a qualidade consistente em indústrias críticas. |
Precisão e confiabilidade | Fundamental para atender a padrões rigorosos e garantir a consistência da detecção de defeitos. |
Integração com outros sistemas | A integração perfeita suporta linhas de produção complexas típicas em automotivo/aeroespacial. |
Suporte pós-venda | O suporte contínuo garante confiabilidade a longo prazo em setores exigentes. |
Os sistemas AOI permitem a detecção de falhas antecipadas, o que reduz erros de produção dispendiosos e melhora a confiabilidade dos dispositivos eletrônicos. As tecnologias avançadas AOI, incluindo imagens de IA e 3D, adaptam -se ao complexo PCB projetos e taxas de defeitos mais baixas. Por exemplo, o equipamento AOI pode reduzir as taxas de defeitos de 2% para 0,5%, automatizando inspeções que, de outra forma, seriam manuais e demoradas. Essa melhoria na detecção de defeitos leva a maior confiabilidade do produto e satisfação do cliente.
NOTA: A seleção do sistema direito AOI para indústrias de alta confiabilidade garante que todo conjunto da placa de circuito impresso atenda aos mais rigorosos padrões de qualidade.
O orçamento continua sendo uma consideração importante ao escolher entre 2D e 3D AOI. 2D AOI oferece um investimento inicial mais baixo e custos de manutenção reduzidos. Esses sistemas combinam com focados na produção de alto volume e sensível ao custo PCB. Eles fornecem uma inspeção rápida para placas mais simples, ajudando as empresas a controlar as despesas.
3D AOI Os sistemas requerem um investimento mais alto. A tecnologia avançada de imagem e os recursos de software aumentam o custo. O treinamento de manutenção e operador também aumenta as despesas. No entanto, 3D AOI oferece valor a longo prazo, reduzindo as taxas de defeitos e melhorando a confiabilidade do produto. Para o complexo PCB s, o investimento em 3D AOI geralmente compensa com menos falhas e menos retrabalho.
Os fabricantes devem pesar o custo total de propriedade contra os benefícios da maior precisão de inspeção. A seleção de equipamentos AOI com base no volume de produção, complexidade do produto e metas de confiabilidade garante que o sistema atenda aos requisitos de orçamento e qualidade. O treinamento adequado e a manutenção regular ajudam a maximizar o retorno do investimento.
Dica: para fabricantes com orçamentos limitados e placas simples, 2D AOI oferece uma solução prática. Para aqueles que produzem eletrônicos complexos ou exigindo alta confiabilidade, o investimento em 3D AOI pode levar a uma economia significativa de longo prazo.
Selecionar um sistema AOI não é apenas atender às necessidades de inspeção de hoje. Os fabricantes também devem considerar como o seu investimento funcionará à medida que os requisitos de tecnologia e indústria evoluem. A indústria eletrônica continua a avançar em direção a uma maior miniaturização, maior densidade de componentes e padrões mais rígidos de qualidade. Essas tendências pressionam os sistemas AOI para fornecer inspeções mais precisas, confiáveis e ricas em dados.
2D AOI Os sistemas dependem da comparação e contraste de imagens. Essa abordagem funciona bem para placas simples, mas luta com componentes complexos ou miniaturizados. Como resultado, 2D AOI geralmente produz taxas mais altas de chamada e escape. Os sistemas quase-3D ou 2.5D oferecem algumas melhorias, mas ainda enfrentam limitações semelhantes. Por outro lado, os sistemas verdadeiros 3D AOI usam inspeção baseada em medição. Eles fornecem dados precisos sobre a altura do componente, o volume da junta de solda e a coplanaridade. Isso reduz as chamadas falsas e escapadas, ajudando os fabricantes a otimizar os processos e se aproximarem da produção de definição zero. Para empresas que visam a fabricação de alta qualidade, investir em 3D AOI geralmente faz sentido, mesmo com custos mais altos.
A tabela abaixo resume os principais fatores que influenciam as decisões à prova de futuro AOI:
Aspecto | Resumo |
Motoristas | Miniaturização, eletrônica complexa, demanda por produtos de defeitos zero, crescimento em setores automotivo/médico |
Desafios | Alto custo inicial e complexidade de 3D AOI, necessidade de programação especializada, atualizações em andamento |
Oportunidades | Integração de IA/ML para melhor detecção de defeitos, expansão em embalagens avançadas, interfaces amigáveis |
Tendências futuras | Mudança para o verdadeiro 3D AOI, ai/ml para análise preditiva, inspeção em linha em tempo real, integração digital de MES/ERP, foco de sustentabilidade |
Tendências regionais de mercado | Líderes da Ásia-Pacífico em volume; América do Norte/Europa se concentra em setores de alto valor e alta confiabilidade |
Justificação de investimento | 3d AOI reduz as chamadas falsas, fornece dados confiáveis, suporta a indústria 4.0, essencial para a fabricação premium |
Dica: os fabricantes de planejamento para o futuro devem procurar sistemas AOI que suportam IA e aprendizado de máquina, integração de dados em tempo real e compatibilidade com sistemas de fabricação digital.
AS AOI Avança a tecnologia, os sistemas com software flexível, hardware modular e forte suporte a fornecedores se adaptarão mais facilmente aos novos requisitos. As empresas também devem considerar a facilidade de atualizações de software, a capacidade de lidar com novos tipos de componentes e a integração do sistema com as redes de dados de fábrica. A escolha de um sistema de AOI está pronto para o futuro, ajuda os fabricantes a permanecerem competitivos à medida que os padrões do setor e as expectativas dos clientes aumentam.
Os fabricantes devem selecionar 2D AOI para uma inspeção eficiente e econômica de montagens simples do PCBA, enquanto 3D AOI atende placas complexas com demandas de qualidade estritas . alinhadas AOI com necessidades de inspeção , complexidade do produto e orçamento refere resultados ótimos. As empresas se beneficiam da consultoria AOI fornecedores, realizando ensaios e revisando a calibração e suporte do sistema antes de finalizar as decisões. A revisão do guia de comparação e decisão ajuda a garantir que a solução escolhida corresponda aos requisitos de produção em evolução.
2D AOI inspeciona as placas usando imagens planas de um único ângulo. 3D AOI usa vários ângulos e luz estruturada para medir a altura e o volume, detectando defeitos mais complexos.
2D AOI não pode detectar problemas de articulação de solda ocultos. Ele apenas inspeciona superfícies visíveis. 3D AOI fornece informações de profundidade e pode identificar defeitos ocultos ou volumétricos.
2d AOI funciona melhor para produção de alta velocidade e alto volume. Oferece inspeção mais rápida e custos mais baixos. 3D AOI se adapta às linhas mais lentas com placas complexas.
3D AOI Os sistemas precisam de mais manutenção e calibração. Suas câmeras e software avançados exigem atualizações regulares. 2D AOI Os sistemas têm manutenção mais simples.
AOI Os sistemas capturam defeitos no início do processo. Eles impedem que as placas defeituosas avançam. Isso reduz o retrabalho, reduz os custos e melhora a confiabilidade geral do produto.
Os sistemas híbridos AOI combinam os pontos fortes da inspeção 2D e 3D. Eles oferecem cobertura flexível e abrangente. Os fabricantes com complexidade variada da placa geralmente veem retornos fortes dos sistemas híbridos.
Os operadores precisam de treinamento básico para 2D AOI. 3D AOI e os sistemas híbridos requerem habilidades mais avançadas, incluindo calibração e uso de software. Muitos fornecedores fornecem programas de treinamento.
Os sistemas mais modernos AOI suportam integração com o software MES ou ERP. Isso permite compartilhamento de dados em tempo real e controle de processos, apoiando iniciativas da indústria 4.0.
