Se sua linha de produção SMT estiver apresentando rendimento inconsistente, retrabalho inesperado ou dificuldade em manter uma qualidade de soldagem estável, a causa raiz pode não estar onde você pensa.
Em muitos casos, esses problemas não são causados por operadores, materiais ou mesmo processos anteriores — mas pelo próprio forno de refluxo.
Como o estágio final e mais crítico do processo SMT, a soldagem por refluxo determina se todas as etapas anteriores – impressão, colocação e inspeção – se traduzem em montagens confiáveis e de alta qualidade. Uma incompatibilidade entre os requisitos do produto e as capacidades do forno de refluxo pode introduzir variações silenciosamente, reduzir o rendimento na primeira passagem e aumentar os custos de produção a longo prazo.
No entanto, muitos fabricantes ainda selecionam fornos de refluxo com base no preço, nas especificações básicas ou nas recomendações gerais, sem compreender totalmente como essas escolhas afetam o desempenho real da produção.
Este guia foi projetado para mudar isso.
Em vez de focar apenas nas características técnicas, este artigo irá ajudá-lo a avaliar fornos de refluxo de uma perspectiva prática e orientada para a produção – para que você possa tomar uma decisão que melhore a qualidade, a estabilidade e a lucratividade ao longo do tempo.
Então, em primeiro lugar, por que a seleção do forno de refluxo é tão importante?
Se sua linha SMT ocasionalmente sofre de rendimento instável, retrabalho inesperado ou qualidade de solda inconsistente entre lotes, o problema pode não vir de onde você espera.
Muitos fabricantes inicialmente analisam a pasta de solda, a precisão do posicionamento ou o desempenho do operador quando surgem problemas. No entanto, num número significativo de casos, a verdadeira fonte de variação reside na fase de refluxo – onde todos os processos a montante são validados ou comprometidos.
Um forno de refluxo incompatível pode introduzir inconsistências sutis, mas críticas: distribuição térmica desigual, perfil instável ou controle insuficiente do processo. Estas questões raramente aparecem como falhas imediatas. Em vez disso, eles aumentam com o tempo, manifestando-se como taxas mais altas de retrabalho, defeitos ocultos e riscos de confiabilidade a longo prazo.
Por outro lado, um forno de refluxo configurado corretamente traz estabilidade a toda a linha de produção. Ele garante transferência de calor consistente, resultados de soldagem repetíveis e desempenho de processo previsível em diferentes produtos e ciclos de produção.
É por isso que a seleção do forno de refluxo não é apenas uma escolha técnica – é uma decisão que afeta diretamente a estabilidade da produção, a qualidade do produto e a lucratividade geral.

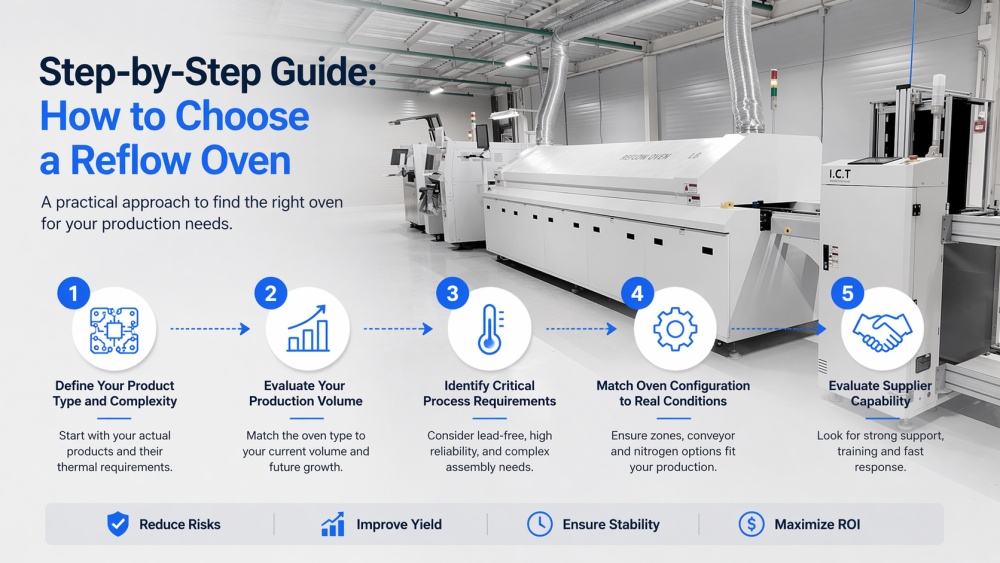

Escolher um forno de refluxo não é uma questão de comparar especificações – trata-se de garantir que a máquina realmente se adapta à sua produção.
Muitos erros de seleção acontecem porque as decisões são tomadas muito rapidamente, sem a compreensão completa de como diferentes fatores afetam o desempenho real da produção. Uma abordagem estruturada pode ajudá-lo a evitar incompatibilidades dispendiosas.
Aqui está um método prático passo a passo usado por engenheiros SMT experientes:
Comece com seus produtos reais – não com o equipamento.
Você está produzindo painéis LED, placas de controle automotivo ou PCBs de alta potência? Cada categoria tem requisitos muito diferentes em termos de comportamento térmico, sensibilidade dos componentes e estabilidade do processo.
Escolher um forno de refluxo sem definir claramente o seu produto geralmente leva a especificações excessivas ou capacidade insuficiente.
Seu volume de produção determina o tipo de sistema que você precisa.
A fabricação de alto volume requer fornos de refluxo em linha com rendimento estável e desempenho repetível. Por outro lado, ambientes de produção ou P&D de baixo volume podem priorizar a flexibilidade em detrimento da velocidade.
Mais importante ainda, considere não apenas a capacidade atual, mas também o crescimento futuro. Um sistema que funciona hoje pode se tornar um gargalo amanhã.
Nem todos os processos SMT são iguais.
Soldagem sem chumbo, aplicações de alta confiabilidade ou montagens complexas exigem controle de temperatura mais rígido, melhor uniformidade térmica e perfis mais consistentes.
Se estes requisitos forem subestimados, o resultado é muitas vezes um rendimento instável e ajustes contínuos no processo.
É aqui que muitas decisões dão errado.
Em vez de selecionar com base em especificações gerais, concentre-se em como a configuração dá suporte à sua produção real:
As zonas de aquecimento devem corresponder às suas necessidades de perfil térmico
Os sistemas Transportador SMT devem lidar com seu tamanho e peso PCB
Opções de nitrogênio devem ser consideradas para produtos sensíveis à oxidação
Uma incompatibilidade aqui se traduz diretamente em instabilidade do processo.
Mesmo o melhor equipamento não pode funcionar bem sem o suporte adequado.
Um fornecedor confiável deve fornecer não apenas a máquina, mas também:
Orientação do processo durante a configuração
Treinamento para sua equipe de engenharia
Resposta rápida em caso de problemas
Em ambientes reais de produção, a estabilidade a longo prazo depende tanto do suporte quanto do hardware.

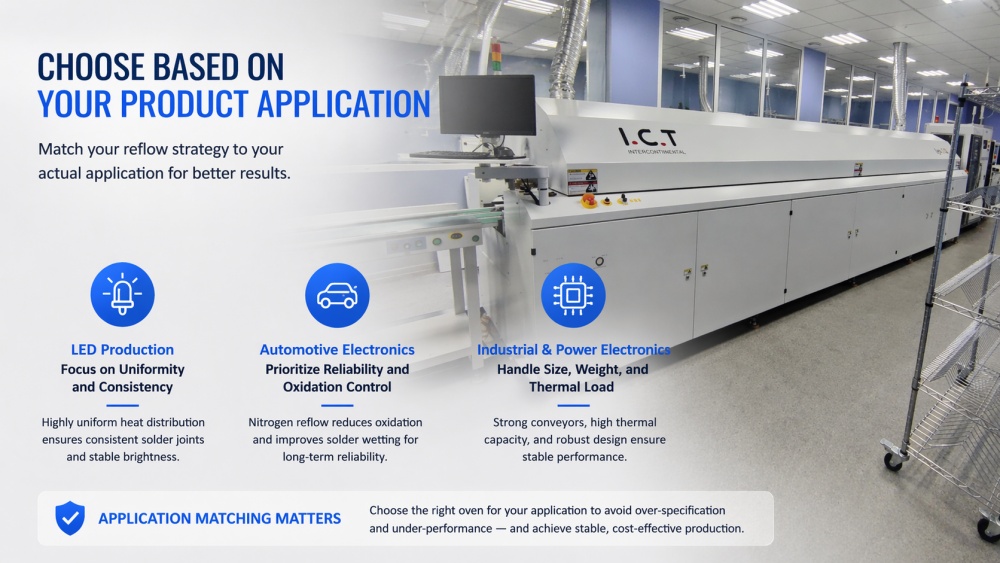

Nem todos os fornos de refluxo são projetados para o mesmo tipo de produção.
Na prática, um dos erros mais comuns é selecionar equipamentos com base em especificações gerais, sem considerar como diferentes tipos de produtos impõem demandas muito diferentes ao processo de refluxo.
Para evitar isso, o primeiro passo é combinar sua estratégia de refluxo com sua aplicação real.
Placas LED, especialmente painéis grandes, requerem distribuição de calor altamente uniforme.
Mesmo pequenas variações de temperatura entre diferentes áreas da placa podem resultar em juntas de solda irregulares, o que pode levar a inconsistências visíveis de brilho no produto final.
Neste caso, fornos de refluxo com sistemas de convecção estáveis e perfis térmicos consistentes são essenciais.
As aplicações automotivas exigem confiabilidade de longo prazo sob condições adversas.
O refluxo de nitrogênio é frequentemente recomendado para reduzir a oxidação e melhorar a umectação da solda, especialmente para componentes de passo fino e conexões críticas.
Sem o controle adequado da atmosfera e o perfil preciso da temperatura, os defeitos ocultos podem passar na inspeção, mas falhar no campo — levando a riscos de garantia dispendiosos.
Placas de controle industrial e eletrônica de potência normalmente envolvem PCBs maiores, camadas de cobre mais espessas e componentes mais pesados.
Essas características exigem:
Sistemas de transporte fortes e estáveis
Maior capacidade térmica para aquecimento consistente
Design mecânico robusto para evitar deformações
Se o forno de refluxo não conseguir lidar com essas condições, poderá causar empenamento da placa, soldagem insuficiente ou instabilidade do processo.
Selecionar um forno de refluxo sem considerar a aplicação do produto geralmente resulta em dois resultados caros:
Excesso de especificação → investimento desnecessário sem nenhum benefício real
Baixo desempenho → problemas contínuos de produção e perdas ocultas
A abordagem correta não é escolher o forno “mais avançado”, mas sim aquele que melhor atende às suas reais necessidades de produção.

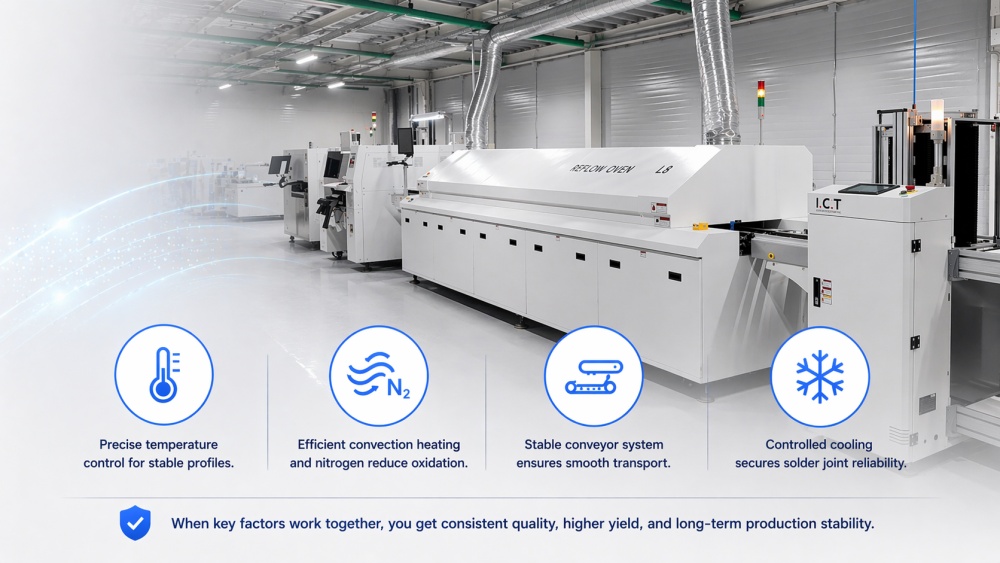

Compreender as especificações do forno de refluxo não envolve apenas saber o que cada parâmetro significa – trata-se de compreender como cada um deles afeta os resultados da sua produção.
Em muitos casos, a instabilidade da produção não é causada por falhas óbvias nas máquinas, mas por incompatibilidades sutis na configuração. Essas incompatibilidades muitas vezes passam despercebidas durante a seleção, mas levam diretamente a defeitos, retrabalho e qualidade inconsistente.
Os seguintes fatores técnicos devem, portanto, ser avaliados não como características, mas como controles críticos para a estabilidade do processo.
O número de zonas de aquecimento determina a precisão com que você pode controlar o perfil de temperatura.
Mais zonas permitem transições mais suaves entre os estágios de pré-aquecimento, imersão e refluxo, reduzindo o choque térmico e melhorando a formação de juntas de solda.
Contudo, zonas insuficientes podem levar a perfis instáveis, especialmente para placas complexas ou de alta densidade. Isso geralmente resulta em defeitos como soldagem incompleta ou tensão nos componentes.
O objetivo não é escolher o maior número de zonas, mas garantir que o seu forno possa manter um perfil estável e repetível para os seus produtos específicos.
Os fornos de refluxo modernos contam com aquecimento por convecção para uma transferência de calor eficiente e uniforme.
Para aplicações que exigem maior confiabilidade — como montagens automotivas ou de passo fino — a atmosfera de nitrogênio é frequentemente usada para reduzir a oxidação e melhorar a umectação da solda.
Sem o controle adequado da atmosfera, a oxidação pode levar a juntas de solda fracas ou qualidade inconsistente, especialmente em processos sem chumbo.
A decisão aqui não é simplesmente “com ou sem nitrogênio”, mas se os requisitos do seu produto e de confiabilidade justificam o controle adicional.
O sistema transportador deve atender aos seus requisitos de tamanho, peso e estabilidade mecânica.
Os sistemas de corrente fornecem suporte forte para placas pesadas ou grandes
As correias de malha são adequadas para produtos mais leves
Os sistemas híbridos oferecem flexibilidade para produção mista
Se o transportador não for compatível corretamente, podem ocorrer problemas como flacidez, desalinhamento ou vibração da placa, afetando diretamente a precisão do posicionamento e a qualidade da soldagem.
O resfriamento não é apenas a etapa final – ele desempenha um papel fundamental na determinação da estrutura e confiabilidade da junta de solda.
O resfriamento controlado ajuda a formar compostos intermetálicos estáveis e reduz o risco de defeitos como microfissuras ou juntas fracas.
O mau controle do resfriamento pode comprometer a confiabilidade do produto, mesmo que o processo de aquecimento pareça estável.
Um erro comum é avaliar esses parâmetros individualmente.
Na realidade, o desempenho do refluxo é o resultado de como todos esses fatores trabalham juntos – controle térmico, atmosfera, estabilidade mecânica e comportamento de resfriamento.
Otimizar apenas um aspecto e ignorar outros geralmente leva a uma produção instável.
A abordagem correta é garantir que todo o sistema corresponda ao seu produto, processo e metas de produção de longo prazo.
Depois que esses requisitos técnicos estiverem claramente definidos, a próxima etapa é escolher o tipo certo de configuração de forno de refluxo — seja um sistema em linha para produção contínua ou uma solução em lote para flexibilidade — com base no seu modelo de produção e nas necessidades de produção.

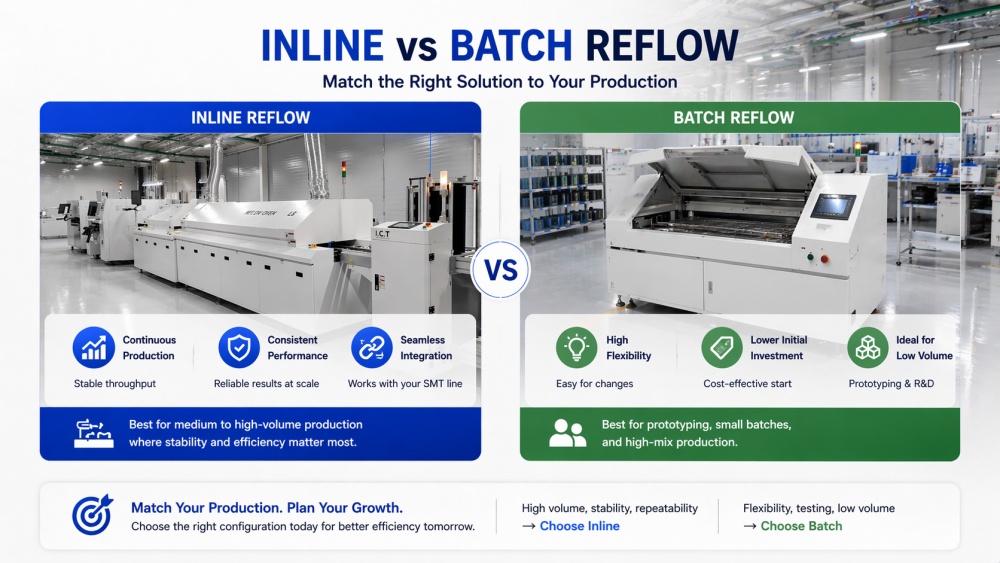

Depois de definir seus requisitos técnicos, a próxima decisão crítica é escolher o tipo certo de configuração do forno de refluxo.
Os fornos de refluxo em linha e em lote são projetados para ambientes de produção muito diferentes. Selecionar o tipo errado pode criar limitações de longo prazo em eficiência, escalabilidade e estabilidade de processo.
Os fornos de refluxo em linha são projetados para operar como parte de uma linha de produção SMT totalmente integrada.
Eles oferecem:
Processamento contínuo com rendimento estável
Perfis térmicos consistentes em grandes volumes de produção
Integração perfeita com equipamentos upstream e downstream
Para fabricantes que executam produção de médio a alto volume, os sistemas em linha fornecem a estabilidade e a eficiência necessárias para manter uma produção consistente.
Porém, exigem um fluxo de produção bem estruturado e são menos flexíveis para trocas frequentes de produtos.
Os fornos de refluxo em lote processam um lote de cada vez, tornando-os adequados para:
Prototipagem e desenvolvimento de produtos
Produção de pequenos lotes ou alta mistura
Ambientes de P&D onde são necessários ajustes frequentes
Eles oferecem flexibilidade e menor investimento inicial, mas não conseguem igualar o rendimento e a consistência dos sistemas em linha.
Em ambientes de produção onde a estabilidade da produção é crítica, depender de sistemas em lote pode levar a ineficiências e variações.
Escolher entre inline e lote não é uma questão de qual é melhor – trata-se de qual se adapta ao seu modelo de produção.
Se sua prioridade é alto volume, estabilidade e repetibilidade → Inline é a escolha certa
Se sua prioridade for flexibilidade, testes ou produção de baixo volume → Lote pode ser suficiente
Um erro comum é começar com um sistema em lote e depois ter dificuldade para escalar a produção. A transição para sistemas em linha nesse estágio geralmente requer investimentos adicionais e ajustes de processo.
O tipo de forno de refluxo que você escolher afetará diretamente sua capacidade de dimensionar a produção, manter a consistência e controlar custos ao longo do tempo.
Fazer a escolha certa antecipadamente ajuda a evitar gargalos e garante que sua linha SMT possa crescer junto com seu negócio.
Depois que a configuração apropriada for selecionada, a próxima etapa é entender como a evolução dos requisitos do processo — como a soldagem sem chumbo — influencia ainda mais o desempenho e a seleção do forno de refluxo.

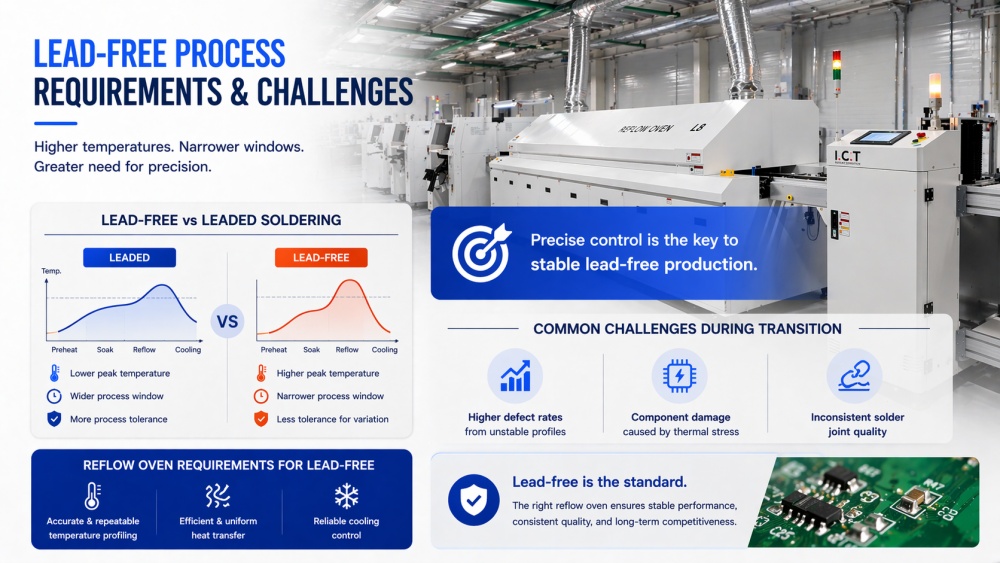

A soldagem sem chumbo introduz temperaturas mais altas e janelas de processo mais estreitas.
Isto requer um controle térmico mais preciso e um perfil estável para evitar defeitos como umedecimento insuficiente ou danos aos componentes.
Os fabricantes que transitam de processos com chumbo muitas vezes subestimam estes requisitos, levando à instabilidade durante o aumento da produção. À medida que mais indústrias avançam para a produção sem chumbo, a soldadura por refluxo tornou-se significativamente mais exigente - não apenas em termos de temperatura, mas no controlo global do processo.
A soldagem sem chumbo opera em temperaturas mais altas e em janelas de processo mais estreitas. Isso significa que há menos tolerância à variação. Mesmo pequenas inconsistências no perfil térmico podem resultar em defeitos como umidade insuficiente, vazios ou tensão nos componentes.
Em comparação com a soldagem tradicional com chumbo, os materiais sem chumbo requerem:
Temperaturas de pico mais altas
Controle mais preciso durante os estágios de imersão e refluxo
Melhor uniformidade térmica em todo o PCB
Sem controle suficiente, o processo torna-se instável. O que poderia ter sido uma variação aceitável em processos com chumbo pode rapidamente se transformar em defeitos na produção sem chumbo.
Os fabricantes que atualizam de processos com chumbo para processos sem chumbo enfrentam frequentemente problemas inesperados durante o arranque:
Aumento das taxas de defeitos devido a perfis instáveis
Danos aos componentes causados por estresse térmico excessivo
Qualidade inconsistente da junta de solda entre lotes
Esses problemas nem sempre são causados por erro do operador — muitas vezes são o resultado de equipamentos que não conseguem manter o nível de precisão exigido.
A produção sem chumbo exige muito mais dos fornos de refluxo.
Para manter resultados estáveis, o forno deve fornecer:
Perfil de temperatura preciso e repetível
Transferência de calor eficiente e uniforme
Controle de resfriamento confiável para proteger a integridade da junta de solda
Se o forno de refluxo não atender a esses requisitos, os ajustes do processo por si só não resolverão o problema.
A produção sem chumbo não é apenas uma atualização de curto prazo – é um padrão de longo prazo.
A seleção de um forno de refluxo que seja totalmente capaz de lidar com processos sem chumbo garante que sua linha de produção permaneça estável, escalável e pronta para futuras necessidades de produtos.
Com esses desafios de processo em mente, fica claro que a seleção de equipamentos não se trata apenas de atender às necessidades atuais, mas também de prevenir defeitos e garantir qualidade consistente, o que está diretamente conectado ao custo, à eficiência e ao retorno do investimento de sua linha SMT.
Mesmo quando a impressão e a colocação estão sob controle, defeitos ainda podem aparecer durante o refluxo.
Em muitos casos, os problemas recorrentes não são simplesmente erros de processo. Freqüentemente, são um sinal de que o forno de refluxo não consegue manter condições térmicas estáveis e repetíveis.
Defeitos comuns incluem:
Lápide causada por aquecimento desigual em PCB
Pontes de solda causadas por temperaturas excessivas ou mal controladas
Vazios causados por perfil térmico inadequado
Quando estes problemas aparecem repetidamente, o foco não deve ser apenas no ajuste do processo. Também é necessário avaliar se o forno de refluxo pode fornecer distribuição uniforme de calor, perfil preciso e resfriamento controlado.
Um forno de refluxo bem adaptado ajuda a reduzir esses defeitos na origem, melhorando a qualidade do produto e a estabilidade da produção.
E uma vez que a redução de defeitos se torne mensurável, a próxima questão é clara: quanto valor essa estabilidade cria em termos de poupança de custos e retorno do investimento?

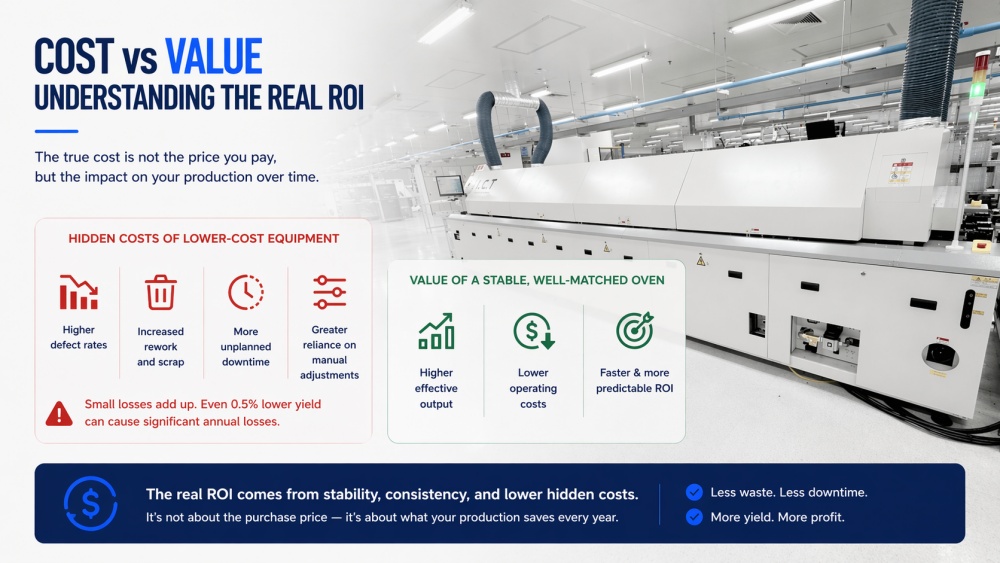

O custo de um forno de refluxo não é apenas o preço de compra – é o impacto total que ele tem na sua produção ao longo do tempo.
Equipamentos de baixo custo geralmente trazem custos ocultos que não são imediatamente visíveis:
Taxas de defeitos mais altas
Aumento de retrabalho e refugo
Mais tempo de inatividade não planejado
Maior dependência de ajustes manuais
Esses problemas podem parecer administráveis à primeira vista, mas se acumulam rapidamente na produção diária.
Mesmo uma pequena queda no rendimento da primeira passagem — por exemplo, 0,5% — pode traduzir-se em perdas anuais significativas, especialmente na produção de médio a alto volume.
Por outro lado, um forno de refluxo estável e bem combinado melhora a consistência, reduz a variação do processo e minimiza custos ocultos.
Com o tempo, isso leva a:
Maior produção efetiva
Custos operacionais mais baixos
Retorno do investimento mais rápido e previsível
Em outras palavras, a verdadeira questão não é “Quanto custa a máquina?”
— mas “Quanto custa a instabilidade à sua produção a cada ano?”
Depois de compreender o impacto do desempenho do refluxo no custo e na estabilidade, a próxima questão é por que tantos problemas de produção ainda ocorrem na prática.
Na maioria dos casos, o problema não é o equipamento em si — mas como ele foi selecionado.
Erros comuns incluem:
Escolher com base apenas no preço
→ muitas vezes leva a custos mais elevados a longo prazo devido à instabilidade e defeitos
Ignorar os requisitos reais do processo
→ resulta em desempenho incompatível e ajustes contínuos
Ignorar a futura expansão da produção
→ cria gargalos à medida que a demanda aumenta
Subestimar o suporte do fornecedor
→ leva à lentidão na resolução de problemas e ao prolongamento do tempo de inatividade
Essas decisões podem parecer razoáveis no momento, mas muitas vezes se tornam a causa raiz de problemas recorrentes de produção.
Na realidade, muitas fábricas não sofrem de falta de equipamento – sofrem de equipamento que não corresponde às suas necessidades de produção.
Nesta fase, deve estar claro que a seleção de um forno de refluxo não se trata apenas da máquina em si – trata-se de garantir a estabilidade da produção a longo prazo.

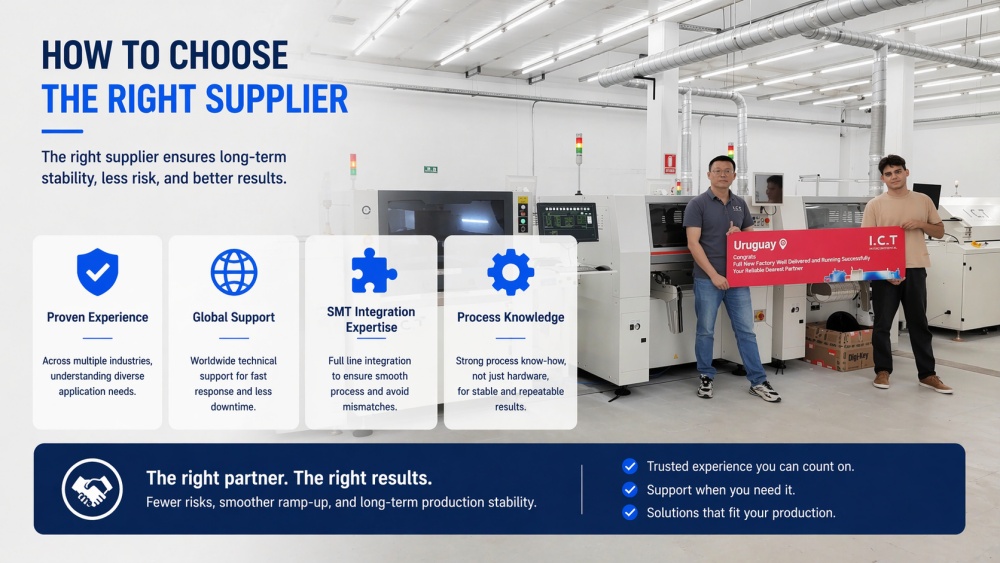

É por isso que escolher o fornecedor certo é tão importante quanto escolher o equipamento certo.
Um fornecedor confiável deve fornecer:
Experiência comprovada em vários setores
→ garantindo que eles entendam os diferentes requisitos de aplicação
Capacidade de suporte técnico global
→ reduzindo o tempo de inatividade e garantindo a rápida resolução de problemas
Experiência completa em integração de linha SMT
→ evitando incompatibilidades entre equipamentos e processos
Forte conhecimento do processo, não apenas do hardware
→ ajudando você a obter resultados estáveis e repetíveis
Trabalhar com o parceiro certo significa menos riscos durante a configuração, um aumento de produção mais suave e um desempenho mais previsível a longo prazo.
Antes de tomar uma decisão final, reserve um momento para avaliar seus requisitos reais:
Qual é o tamanho e a complexidade do seu PCB?
Qual é o seu volume de produção atual e futuro?
Você precisa de refluxo de nitrogênio para seus produtos?
Qual nível de confiabilidade é necessário?
Sua escala de produção aumentará em um futuro próximo?
Se alguma destas questões não estiver clara, normalmente indica que a solução ainda não foi totalmente definida.
A escolha de um forno de refluxo não é apenas uma decisão técnica – é um investimento de longo prazo que afeta diretamente a qualidade do produto, a estabilidade da produção e a lucratividade geral.
Neste ponto, a questão chave não é mais:
"Quais especificações devo escolher?"
-mas:
"Qual solução se adapta melhor à minha produção?"
Na I.C.T, como fabricante de fornos de refluxo, avaliamos as condições reais de produção e recomendamos soluções que atendam às necessidades atuais e ao crescimento futuro.
✔ Recomendações personalizadas com base em seus requisitos de PCB e de produção
✔ Comparação clara de configurações com insights práticos de ROI
✔ Suporte de engenheiros SMT experientes com experiência em projetos globais
Obtenha sua recomendação de forno de refluxo agora!!!
