No campo de rápido avanço da eletrônica de potência, a soldagem por refluxo desempenha um papel crítico na montagem de dispositivos de controle de energia, como inversores, fontes de alimentação e sistemas de veículos elétricos (EV). Estes componentes são essenciais na gestão da conversão e distribuição de energia, muitas vezes em aplicações de alta potência.
No entanto, os desafios associados à soldagem por refluxo para eletrônica de potência PCBA (conjunto de placa de circuito impresso) são substanciais devido aos requisitos exclusivos dos componentes de potência.
Este artigo discute os principais desafios de soldagem por refluxo enfrentados pela eletrônica de potência, incluindo gerenciamento térmico, empenamento PCB, defeitos de soldagem e otimização de perfis de temperatura.
Além disso, exploraremos técnicas avançadas e a integração de automação e controle de qualidade para melhorar o processo de soldagem por refluxo para eletrônica de potência.
A eletrônica de potência geralmente envolve componentes de alta potência, como semicondutores de potência e grandes capacitores, que tendem a ter uma massa térmica elevada. Isso significa que demoram mais para aquecer e esfriar em comparação com componentes menores. Na soldagem por refluxo, é crucial obter aquecimento uniforme em todo o PCB. A presença de componentes de alta massa térmica pode causar aquecimento desigual, levando a variações localizadas de temperatura que podem comprometer a integridade da junta soldada.
Isto é particularmente problemático quando se lida com componentes delicados que são sensíveis ao calor excessivo, tornando o controle uniforme da temperatura crítico para uma soldagem de alta qualidade.
Outro desafio térmico na soldagem por refluxo de eletrônica de potência PCBA é o risco de choque térmico. Os altos gradientes térmicos criados durante as fases de aquecimento e resfriamento da soldagem por refluxo podem fazer com que os componentes se expandam e contraiam em taxas diferentes. Essa diferença de expansão pode levar à trinca ou fratura de componentes, principalmente em módulos de alta potência e com projetos complexos.
Além disso, as juntas soldadas podem falhar se a mudança de temperatura for muito rápida. Gerenciar perfis térmicos e reduzir a probabilidade de choque térmico é essencial para garantir confiabilidade e desempenho a longo prazo.

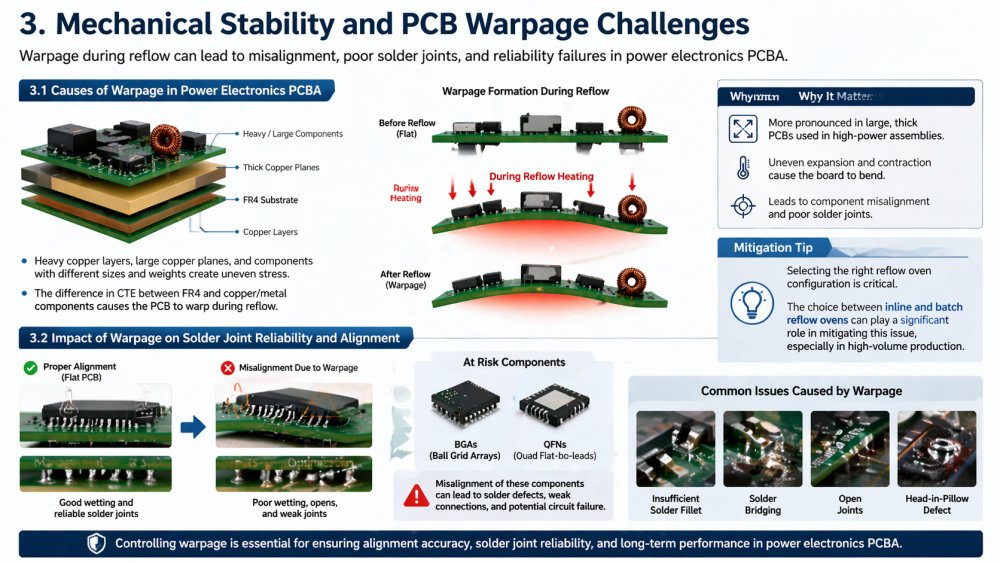

Os componentes eletrônicos de potência geralmente têm camadas pesadas de cobre, grandes planos de cobre e uma variedade de componentes com diferentes tamanhos e pesos. A diferença nos coeficientes de expansão térmica (CTE) entre o material PCB (normalmente FR4) e o cobre ou outros componentes metálicos pode causar empenamento PCB. O empenamento ocorre quando o PCB é submetido ao calor do processo de refluxo e pode levar ao desalinhamento dos componentes, o que por sua vez resulta em juntas de solda ruins.
O empenamento é mais pronunciado em montagens de alta potência, onde o tamanho e a espessura do PCB são maiores para acomodar componentes pesados.
O empenamento pode afetar significativamente o alinhamento dos componentes durante o processo de soldagem por refluxo, o que por sua vez afeta a qualidade da junta de solda. Componentes desalinhados são propensos a umedecimento insuficiente, resultando em juntas de solda não confiáveis.
A escolha entre fornos de refluxo em linha e em lote pode desempenhar um papel significativo na mitigação desse problema, especialmente na produção de alto volume.'
Por exemplo, componentes como BGAs (Ball Grid Arrays) e QFNs (Quad Flat No-leads) são especialmente sensíveis ao desalinhamento durante a soldagem. Se os componentes se deslocarem devido ao empenamento PCB, as juntas de solda podem se formar incorretamente, levando a conexões fracas que podem resultar em falha do circuito.

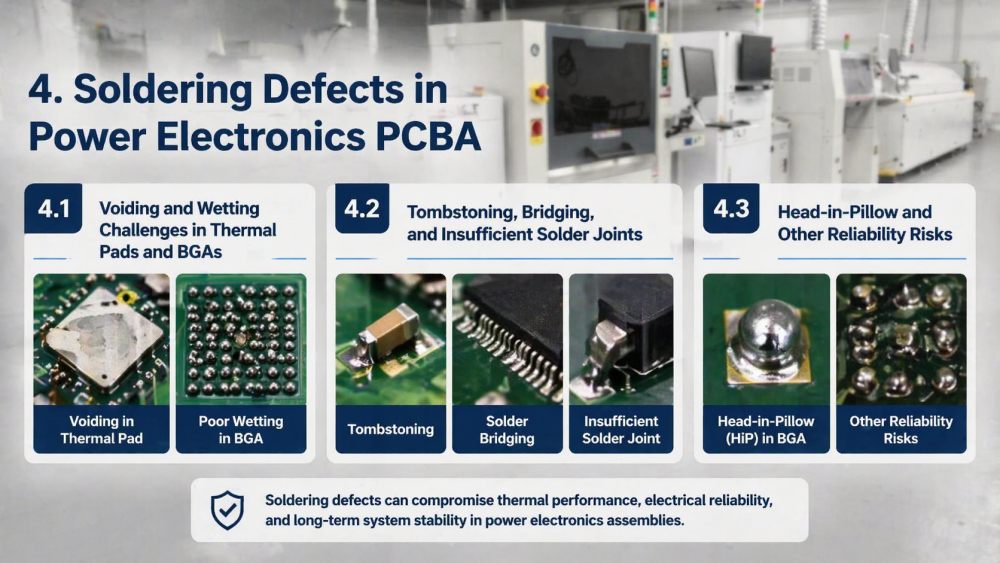

A anulação refere-se à formação de bolsas de ar sob a junta de solda, o que pode enfraquecer a conexão. Na eletrônica de potência PCBA, a anulação é particularmente comum em almofadas térmicas e BGAs, onde as grandes áreas de contato tendem a reter ar durante o processo de soldagem. Umedecimento inadequado nessas almofadas grandes pode agravar ainda mais o problema, pois a solda não consegue aderir completamente à almofada, criando juntas fracas que afetam o desempenho térmico e elétrico. Garantir a umedecimento adequado é essencial para juntas de solda confiáveis em montagens de eletrônica de potência.
A exclusão, um fenômeno em que uma extremidade de um componente se desprende do PCB durante a soldagem, é um problema comum em eletrônica de potência PCBA. Isso geralmente é causado por aquecimento desequilibrado ou pasta de solda insuficiente. Da mesma forma, pontes de solda (conexões de solda indesejadas entre condutores adjacentes) e juntas de solda insuficientes (onde não há solda suficiente para formar uma junta confiável) são problemas comuns que podem ocorrer devido à aplicação inconsistente de pasta de solda ou perfis de refluxo incorretos. Esses defeitos reduzem a confiabilidade geral do produto e aumentam a probabilidade de falha.
Head-in-pillow (HiP) é outro defeito comumente observado em BGAs e é causado pela má umedecimento da bola de solda. Esse defeito ocorre quando a bola de solda não consegue molhar totalmente a almofada, deixando a bola suspensa sobre a almofada como uma “cabeça em um travesseiro”.
Esta condição reduz a resistência da conexão e pode levar à falha sob tensão. A presença de HiP pode ser particularmente prejudicial em eletrônica de potência de alta confiabilidade, onde conexões robustas são cruciais para a estabilidade do sistema.
O perfil de temperatura de refluxo desempenha um papel fundamental na garantia da qualidade da junta de solda e na minimização de defeitos. Na eletrônica de potência PCBA, otimizar o perfil de temperatura é crítico devido à variação da massa térmica dos diferentes componentes.
Escolher o forno de refluxo certo é crucial para atender a essas necessidades.
A fase de pré-aquecimento deve garantir um aquecimento uniforme sem tensionar os componentes, enquanto a fase de imersão permite a uniformidade térmica antes de atingir o pico de refluxo. A fase de resfriamento deve ser gradual para evitar choque térmico.
O equilíbrio eficaz de todos esses estágios garante que os componentes de alta potência sofram estresse térmico mínimo, ao mesmo tempo em que alcançam juntas de solda de alta qualidade.
Com o uso crescente de solda sem chumbo, os perfis de temperatura de refluxo precisam ser ajustados para acomodar as temperaturas de fusão mais altas dessas soldas.
Selecionar o forno de refluxo sem chumbo certo é vital para enfrentar esses desafios. Além disso, os projetos de alta densidade geralmente apresentam componentes compactados, complicando ainda mais o processo de aquecimento.
Para obter resultados de soldagem consistentes, os perfis precisam ser ajustados para levar em conta o aumento da complexidade desses projetos.

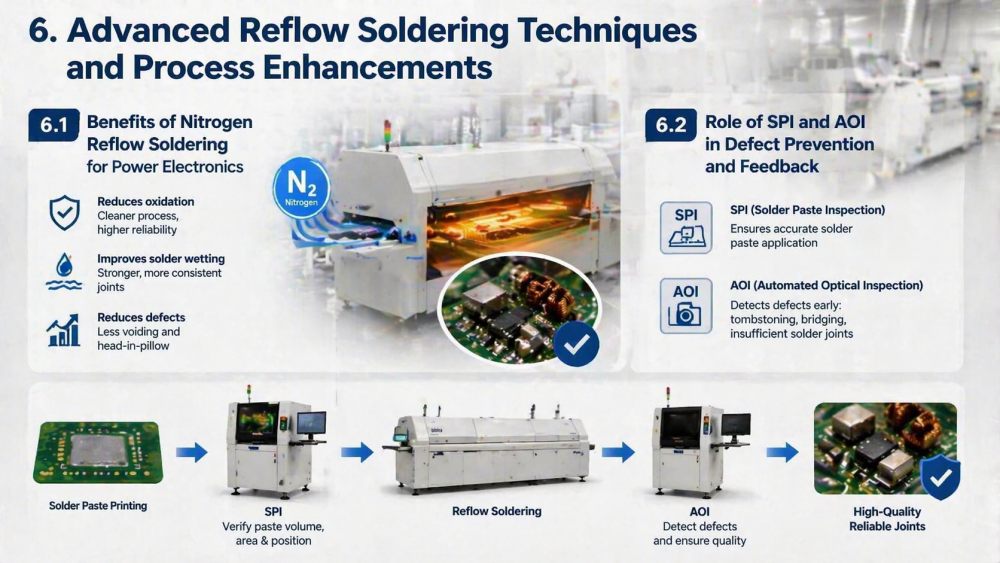

A soldagem por refluxo de nitrogênio emergiu como uma solução valiosa para eletrônica de potência PCBA devido à sua capacidade de reduzir a oxidação e melhorar a umectação da solda. O ambiente de nitrogênio evita a formação de óxidos nos componentes e nas almofadas de solda, garantindo juntas de alta qualidade.
Para eletrônicos de potência com componentes de alta densidade e requisitos críticos de desempenho, o refluxo de nitrogênio proporciona maior confiabilidade, melhorando a consistência da junta de solda e reduzindo defeitos como micção e head-in-pillow.
A inspeção de pasta de solda (SPI) e a inspeção óptica automatizada (AOI) desempenham papéis críticos na prevenção de defeitos e feedback em tempo real durante o processo de soldagem por refluxo.
SPI garante a aplicação precisa da pasta de solda, enquanto AOI detecta defeitos como marcas de exclusão, pontes e juntas de solda insuficientes no início do processo.
Ao integrar esses sistemas de inspeção ao processo de refluxo, os fabricantes podem minimizar defeitos e melhorar o rendimento geral da eletrônica de potência PCBA.
A integração da soldagem por refluxo com sistemas de inspeção em linha, como SPI e AOI, permite que os fabricantes obtenham controle de qualidade em tempo real. Esta integração não só garante a detecção imediata de defeitos, mas também permite o monitoramento contínuo do processo.
O feedback em tempo real permite que os operadores ajustem o processo rapidamente, reduzindo as chances de defeitos e melhorando a eficiência geral da produção.
A incorporação de sistemas de monitoramento e rastreabilidade do processo em tempo real no processo de soldagem por refluxo melhora a estabilidade do processo. Os fabricantes podem acompanhar todos os aspectos do processo de produção, desde a aplicação da pasta de solda até a inspeção final.
Isso permite a melhoria contínua, pois os operadores podem identificar padrões, implementar ações corretivas e evitar a recorrência de defeitos.
Um estudo de caso de conjuntos de inversores de alta potência ilustra como o empenamento pode afetar o alinhamento dos componentes e a confiabilidade da junta de solda. Ao otimizar os perfis de temperatura e usar estágios de resfriamento controlados, a empresa conseguiu reduzir significativamente o empenamento e obter juntas de solda consistentes. Isso resultou em maior confiabilidade e desempenho do produto em aplicações de alta potência.
Outro estudo de caso demonstra como a otimização de perfis de temperatura e a integração de sistemas AOI levaram a um melhor rendimento na fabricação de eletrônicos de potência. A empresa observou uma redução significativa em defeitos como vazios, pontes e juntas de solda insuficientes, resultando em maior eficiência de produção e menores custos de retrabalho.
À medida que cresce a procura por processos de fabrico ecológicos, a indústria eletrónica está a explorar novos materiais que sejam sustentáveis e eficazes em aplicações de alta potência.
Os avanços nos materiais, como a solda sem chumbo com desempenho aprimorado, estão mudando a forma como a soldagem por refluxo é conduzida, com foco na redução do impacto ambiental e, ao mesmo tempo, mantendo a alta confiabilidade.
O uso de sistemas de perfil orientados por IA está aumentando, oferecendo um controle mais preciso sobre o processo de soldagem por refluxo. Os sistemas de IA podem prever flutuações de temperatura, ajustar perfis em tempo real e melhorar a eficiência geral da produção.
Estas inovações estão a impulsionar a mudança para processos de fabrico mais sustentáveis e eficientes, contribuindo, em última análise, para o crescimento da eletrónica de potência.
Concluindo, a soldagem por refluxo em eletrônica de potência PCBA apresenta desafios únicos, incluindo gerenciamento térmico, empenamento PCB e defeitos de soldagem. No entanto, com os avanços na otimização do perfil de temperatura, na soldagem por refluxo de nitrogênio e na inspeção automatizada, os fabricantes podem superar esses desafios e melhorar a confiabilidade do produto. À medida que a indústria avança em direção a processos mais ecológicos e perfis baseados em IA, o futuro da soldagem por refluxo de eletrônicos de potência parece promissor, com maior eficiência e sustentabilidade no horizonte.
