X-7100
I.C.T
X-ray inspection machine
| Quantidade: | |
|---|---|
| I.C.T X-7100 PCB Máquina de inspeção por raios X
A I.C.T X-7100 é uma avançada máquina de inspeção por raios X off-line SMT PCB projetada para verificações internas detalhadas na fabricação de eletrônicos. Ele é excelente para detectar problemas como bolhas de ar, vazios, curtos-circuitos, circuitos abertos, falta de solda e rachaduras em componentes. Com recursos como programação CNC para detecção automática e interface de navegação visual, simplifica o processo para os operadores. Esta PCB máquina de inspeção por raios X suporta diversas aplicações, desde SMT e BGA até baterias de lítio e peças automotivas. Seu painel plano digital de alta resolução e tubo de raios X estável garantem imagens nítidas, enquanto certificações de segurança como EU CE e ISO o tornam confiável. Ideal para controle de qualidade, ajuda os fabricantes a reduzir defeitos e melhorar a confiabilidade do produto de maneira fácil de usar.
| Recurso

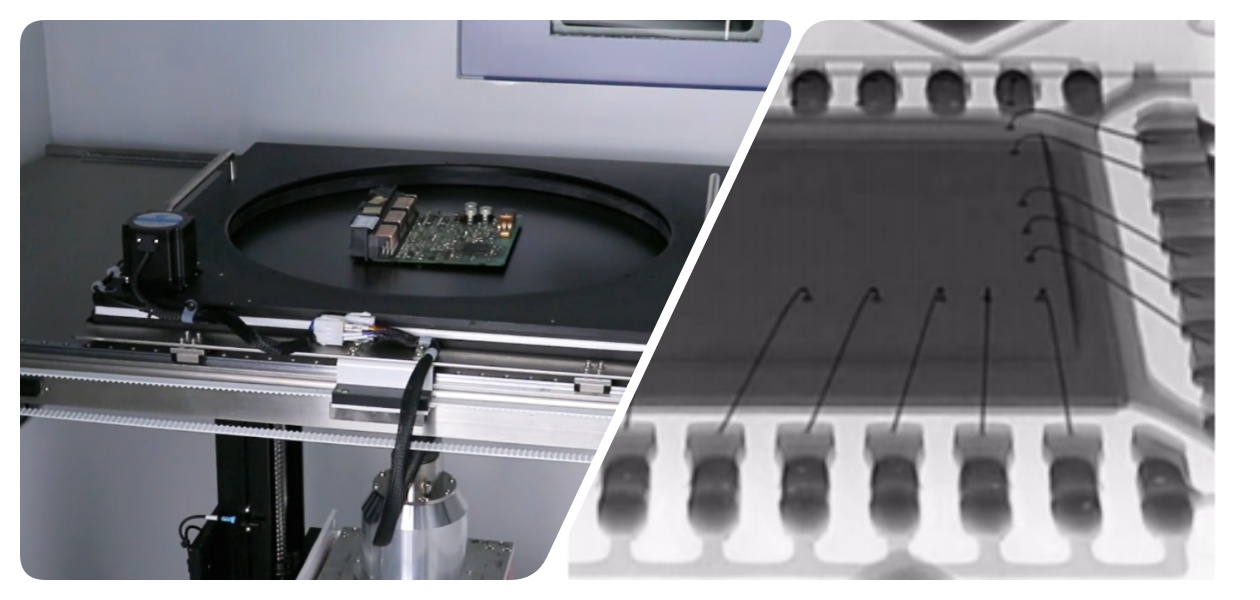

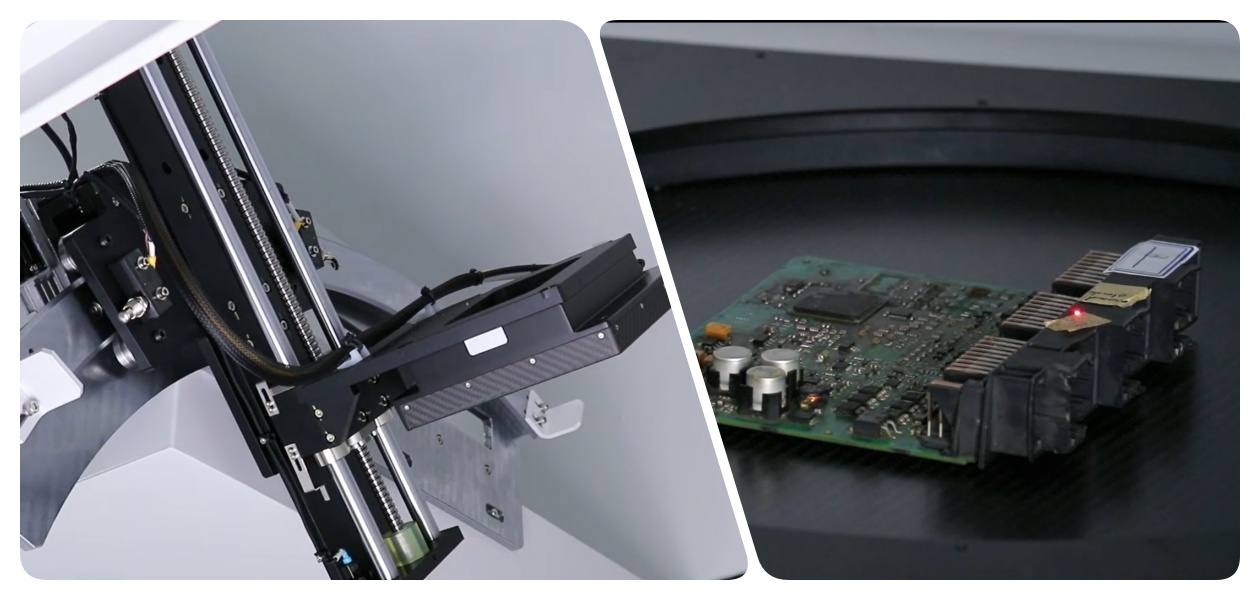

A máquina de inspeção por raios X I.C.T X-7100 PCB usa um detector digital de tela plana de alta resolução com 1536x1536 pixels, fornecendo imagens nítidas para detecção precisa de defeitos. Este recurso captura correções em tempo real e oferece vários modos de ganho para melhor visibilidade. Ajuda a identificar pequenos problemas, como defeitos na esfera de solda ou problemas de ligação de fios em semicondutores. Com sensores passivos de resfriamento e temperatura, mantém um desempenho consistente durante longas sessões. Isso torna a máquina de inspeção por raios X essencial para indústrias que necessitam de visualizações internas precisas, garantindo menos erros na produção.
A programação CNC nesta máquina de inspeção por raios X PCB permite a digitalização automática de múltiplas posições de amostra sem entrada manual. Ele suporta funções de array para amostras com espaçamento fixo, acelerando as inspeções em ambientes de alto volume. Os operadores podem configurar programas facilmente através de cliques do mouse, reduzindo tempo e erros. O sistema anticolisão protege o dispositivo durante o movimento. Esta máquina de inspeção por raios X SMT PCB off-line é perfeita para testes em lote em linhas SMT, aumentando a eficiência e a repetibilidade.
As ferramentas de medição de uma tecla no X-7100 calculam rapidamente o tamanho da bolha, a taxa de vazios e a altura da solda. Isso ajuda nas verificações de qualidade para juntas de solda em montagens PCBA. O recurso de simulação de cores aprimora a observação da imagem para uma melhor análise. Equipado com controle joystick para ajustes precisos, garante resultados precisos. Por ser uma versátil máquina de inspeção por raios X PCB, aplica-se a diversos materiais como cerâmicas e plásticos, auxiliando na prevenção de defeitos.
| Especificação
| Item | Modelo | I.C.T X-7100 |
| Tubo de raios X | Tipo | Tubo fechado |
| Tensão | 90kV | |
| Corrente elétrica | 200ua | |
| Resolução espacial | 5μm | |
| Tela plana | Método de captura de imagem | Imagem digital de tela plana |
| Precisão de imagem | 85μm | |
| Valor de densidade quantizada de conversão A/D | 16 bits (65536) | |
| Resolução | 1280*1024px | |
| Taxa de quadros de aquisição | 30 FPS | |
| Sistema | Ampliação | 200x |
| Sistema operacional | Janelas 10 | |
| Poder | AC110-220V, 50-60Hz, 1200W | |
| Teste de segurança de radiação | <1 uSV/H | |
| Estrutura | Máx. Tamanho de carregamento | 540mm*540mm |
| Máx. Área de inspeção | 510mm*510mm | |
| Máx. Carregando peso | ≤10kg | |
| Ângulo de rotação da plataforma | 60° | |
| Dimensão | 1100*1360*1750mm | |
| Peso | 950kg | |
| Movimento da plataforma | Automático / Manual |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha
A linha de produção I.C.T de alta qualidade PCBA apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Vídeo de sucesso do cliente
Em nosso vídeo, mostramos a máquina de inspeção por raios X I.C.T X-7100 PCB em ação na fábrica de eletrônicos de um cliente. O vídeo começa com uma visão geral de seu exterior elegante e funções principais, como controle por joystick e interface de programação. No interior, revela o tubo de raios X de alta precisão de Hamamatsu e o detector digital de tela plana. Durante a operação, a máquina verifica PCBA amostras, detectando BGA bolhas e bolas de solda em tempo real. Os engenheiros demonstram o modo de lote automático em baterias de lítio e chicotes de fios, destacando medições rápidas de vazios e inclinações de até 60 graus. Essa configuração ajudou o cliente a melhorar a detecção de defeitos em 30%, garantindo maior qualidade em sua linha de produção SMT. O vídeo enfatiza como esta máquina de inspeção por raios X off-line SMT PCB se integra perfeitamente aos fluxos de trabalho para obter resultados confiáveis.
| Suporte de serviço e treinamento
I.C.T oferece serviços abrangentes e treinamento para a máquina de inspeção por raios X PCB. Nossa equipe fornece instalação no local, manutenção regular e suporte técnico rápido para manter seu equipamento funcionando perfeitamente. Os programas de treinamento abrangem operação básica, programação e protocolos de segurança, adaptados para operadores com instruções simples. Também incluímos conselhos de otimização de processos para aumentar a eficiência da sua produção. Com centros de serviços globais, garantimos tempos de resposta rápidos e disponibilidade de peças de reposição. Este suporte ajuda os clientes a maximizar o potencial da máquina sem tempo de inatividade.
| O que os clientes dizem
Nossos clientes elogiam os engenheiros da I.C.T por suas habilidades especializadas em configuração e solução de problemas. Eles adoram a máquina de inspeção por raios X PCB por suas detecções precisas e fácil uso. Muitos destacam nossa embalagem segura e envio rápido que evitam danos. Respostas rápidas às dúvidas resolvem os problemas rapidamente, gerando confiança. No geral, os clientes nos avaliam muito por equipamentos e serviços confiáveis.
| Certificações e Padrões
I.C.T possui certificações importantes como CE, RoHS, ISO9001 e várias patentes. Isso garante que nossa máquina de inspeção por raios X PCB atenda aos padrões internacionais de segurança e qualidade. CE confirma a conformidade com os regulamentos da UE para saúde e meio ambiente. RoHS não garante substâncias nocivas. ISO9001 reflete nosso forte sistema de gestão de qualidade. As patentes protegem recursos inovadores, como ferramentas de medição de bolhas. Isso torna nossos produtos confiáveis em todo o mundo.
| Sobre a I.C.T empresa e nossa fábrica
I.C.T é um fornecedor líder com P&D e produção interna, empregando mais de 89 funcionários em uma instalação de 12.000 m². Crescemos rapidamente desde 2012, atendendo mais de 1.600 clientes em 72 países. Nossas fábricas seguem rigorosos processos de testes e sistemas de gestão de qualidade para garantir altos padrões. Oferecemos soluções SMT completas, do planejamento à otimização, ajudando os clientes a construir linhas de produção eficientes em todo o mundo.
