I.C.T-7900
I.C.T
X-RAY machine
| Quantidade: | |
|---|---|
| I.C.T X-7900 PCB Máquina de inspeção por raios X
O I.C.T X-7900 é uma máquina de inspeção de raios X off-line PCB SMT de alto desempenho construída para fábricas SMT modernas. Ele revela rapidamente BGA vazios, juntas frias, rachaduras, falta de solda, problemas de ligação de fios e contaminantes internos que o AOI normal não consegue ver. Com ampliação do sistema de 1.000×, observação de inclinação de 60°, análise de vazios com um clique e programação CNC completa, os operadores obtêm resultados nítidos e repetíveis quase sem treinamento. Esta máquina de inspeção por raio X PCB permanece ultrasegura a <1 µSv/h e possui certificações CE, ISO9001 e RoHS.
| Recurso
No centro desta PCB máquina de inspeção de raios X SMT está um detector digital de tela plana de alta resolução 1536 × 1536, além de um tubo de raios X fechado Hamamatsu premium do Japão. A correção em tempo real e o ganho ajustável fornecem imagens nítidas de pequenas bolas de solda e fios de ouro. O resfriamento integrado e o monitoramento de temperatura mantêm tudo estável durante longos períodos. Os engenheiros da SMT adoram como esta máquina de inspeção de raios X Smt PCB transforma verificações internas complexas em decisões simples e confiáveis a cada turno.
Configure-o uma vez e observe a PCB Inspeção de raio X SMT A máquina varre centenas de placas automaticamente usando caminhos CNC ou modo array. A programação com clique do mouse, a proteção anticolisão e o movimento XYZ suave tornam a configuração muito fácil. O detector inclinável de 60° detecta defeitos de todos os ângulos. Perfeito para linhas PCBA de alto volume, baterias de lítio, automotivas e LED que exigem velocidade e zero fugas. Esta máquina de inspeção por raio X PCB aumenta o rendimento sem sacrificar a precisão.

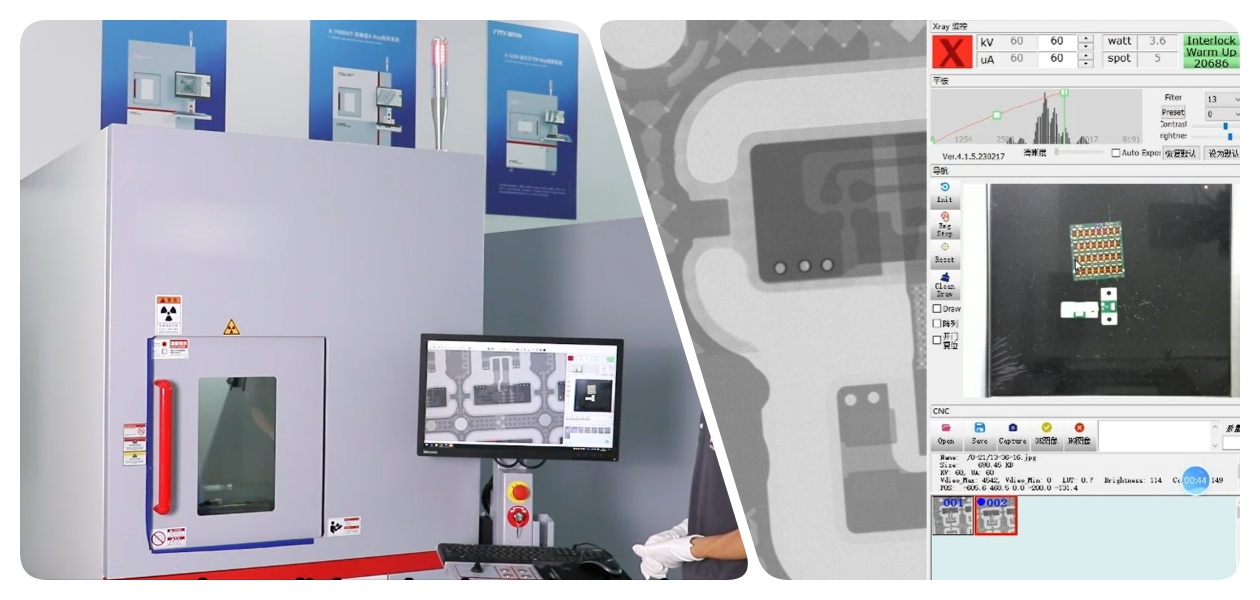

Basta apertar um botão e a máquina de inspeção por raio X SMT calcula instantaneamente o tamanho da bolha, a taxa de vazios e a altura de subida da solda. A simulação de cores faz com que os problemas apareçam na tela para que os operadores identifiquem os problemas em segundos. Combinado com controle intuitivo por joystick e navegação visual, ele transforma verificações de qualidade difíceis em chamadas rápidas de aprovação/reprovação. Fábricas em todo o mundo confiam nesta máquina de inspeção de raios X Smt PCB para atender aos rígidos padrões IPC todos os dias.
| Especificação
| Item | Modelo | I.C.T X-7900 |
| Tubo de raios X | Tipo | Fonte de raios X de microfoco com alvo refletivo fechado |
| Tensão | 130 kV | |
| Corrente elétrica | 300ua | |
| Tamanho do ponto focal | 3μm | |
| Potência máxima de entrada | 39W | |
| Ângulo do feixe de raios X (cone) | 105 graus | |
| Distância do foco ao objeto | 10mm | |
| Tela plana | Área de imagem | 160mm*160mm |
| Tamanho da unidade fotossensível | 85μm | |
| Resolução | 1644*1648px | |
| Ângulo de inclinação do detector | 0-60° | |
| Taxa de quadros da imagem (1×1) | 30 fps | |
| Plataforma | Máx. Tamanho de carregamento | 540mm*540mm |
| Máx. Área de inspeção | 510mm*510mm | |
| Máx. Carregando peso | 10kg | |
| Rotação da plataforma | Rotação da plataforma em 360° (opcional) | |
| Máquina | Folha de chumbo interna | Placa de chumbo com 5 mm de espessura (radiação de isolamento) |
| Dimensão | 1110mm(C)*1350mm(L)*2000mm(A) | |
| Peso | 1050kg | |
| Computador | Monitor LCD widescreen de 24 polegadas/processador I5/4G memória/disco rígido de 250G | |
| Poder | CA110/220V, 10A, 1300W |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha
A linha de produção I.C.T de alta qualidade PCBA apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| História de sucesso do cliente
Nosso vídeo mostra o design exterior elegante e os principais pontos de venda da máquina de inspeção por raio X I.C.T X-7900 PCB SMT. Ele abre as portas para revelar o tubo Hamamatsu premium e o detector digital interno. Em seguida, ele mostra a operação ao vivo: digitalização automática em lote de placas PCBA, medição instantânea de vazios, visualizações suaves de inclinação de 60° das juntas BGA e imagens nítidas em condições reais de fábrica. Os clientes veem exatamente como a detecção de defeitos se torna rápida e fácil.
| Treinamento e suporte profissional
I.C.T oferece suporte completo para cada máquina de inspeção de raio X PCB SMT. Nossos engenheiros cuidam da instalação profissional no local, do treinamento detalhado do operador e da calibração rápida. Peças sobressalentes 24 horas por dia, 7 dias por semana, diagnóstico remoto e atualizações de software vitalícias gratuitas mantêm o tempo de inatividade próximo de zero. Planos de manutenção regulares e centros de serviços globais garantem que sua máquina funcione como nova durante anos. Garantimos que você obtenha o valor máximo desde o primeiro dia.
| Elogios do cliente
Os clientes continuam nos dizendo o quanto amam nossos engenheiros de resposta rápida e equipamentos sólidos. Eles elogiam as imagens nítidas, a operação fácil, a embalagem de exportação à prova de balas e o suporte técnico extremamente rápido da máquina de inspeção por raio X SMT. Muitos dizem que nosso serviço amigável e desempenho confiável os transformaram em parceiros I.C.T de longo prazo. Avaliações cinco estrelas continuam chegando!
| Nossa Certificação
Cada máquina de inspeção de raios X I.C.T PCB SMT possui certificação de radiação CE, RoHS, ISO9001, AERB e múltiplas patentes de inovação. Estas marcas respeitadas globalmente comprovam a nossa dedicação à segurança, ao cuidado ambiental e à tecnologia de ponta. Fábricas na Europa, EUA e Ásia os aceitam sem questionar ao aprovar novos equipamentos para suas linhas SMT.
| Sobre I.C.T e nossa fábrica
Desde 2012, I.C.T cresceu rapidamente com nosso próprio campus de P&D e fabricação de 12.000 m² em Dongguan, China. Quase 90 membros da equipe e 20 engenheiros projetam, constroem e testam rigorosamente cada máquina sob rigorosos sistemas de qualidade. Já atendemos mais de 1.600 clientes em 72 países com soluções SMT completas. Faça parceria com I.C.T e junte-se a um líder global comprovado focado no seu sucesso.
