| Máquina roteadora inline SMT PCBA para despanelamento de precisão
A máquina roteadora I.C.T IR350 Inline SMT PCBA oferece corte de alta precisão para painéis PCBA complexos. Projetado para setores exigentes, como eletrônicos automotivos, smartphones, dispositivos médicos e aeroespacial, este roteador PCB avançado garante uma separação de placas limpa e sem estresse. Seu design robusto de plataforma dupla e sistema de controle inteligente permitem a produção contínua, mantendo tolerâncias rigorosas. Com velocidades de corte de até 100 mm/s e precisão de repetição de ± 0,01 mm, a máquina ajuda os fabricantes a melhorar o rendimento, reduzir defeitos e atender a rigorosos requisitos de qualidade. Seja lidando com placas finas de 0,5 mm ou painéis mais grossos de até 4,0 mm, esta roteadora SMT PCBA fornece desempenho consistente e confiável que as modernas linhas de produção de eletrônicos exigem.
| Recurso

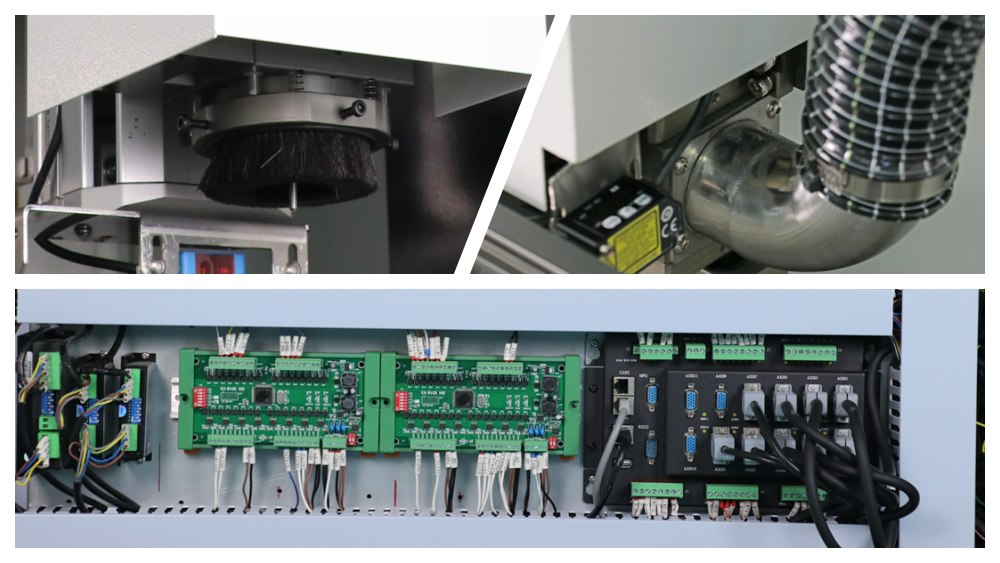

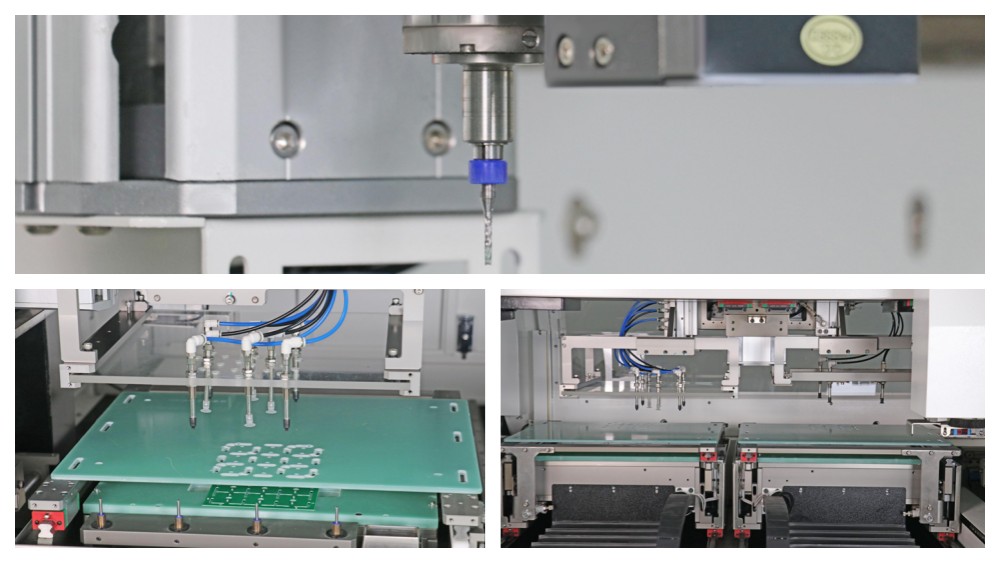

Sistema Avançado de Visão e Alinhamento
O sistema de visão de alta definição funciona coaxialmente com a fresa para fácil calibração da câmera e posicionamento preciso. Ele reconhece todos os tipos de marcas PCB e fornece correção visual de contraponto. Essa tecnologia inteligente garante caminhos de roteamento precisos sempre, mesmo com designs de placas complexos. Combinado com importação de CAD e otimização de caminho rápido, o sistema suporta programação offline e digitalização de placa inteira. Esses recursos tornam o roteador em linha PCBA altamente flexível para diferentes necessidades de produção, mantendo excelente qualidade de corte.
Sistema de movimento estável com componentes premium
Servomotores importados da Panasonic combinados com hastes de parafuso de alta precisão proporcionam movimentos suaves e precisos nos eixos X, Y e Z. A estrutura mecânica mais forte e espessa melhora muito a estabilidade geral da máquina durante a operação em alta velocidade. Este design robusto reduz a vibração e garante confiabilidade a longo prazo, tornando a máquina roteadora Inline SMT PCBA ideal para uso industrial contínuo em aplicações de roteamento PCBA de alto volume.

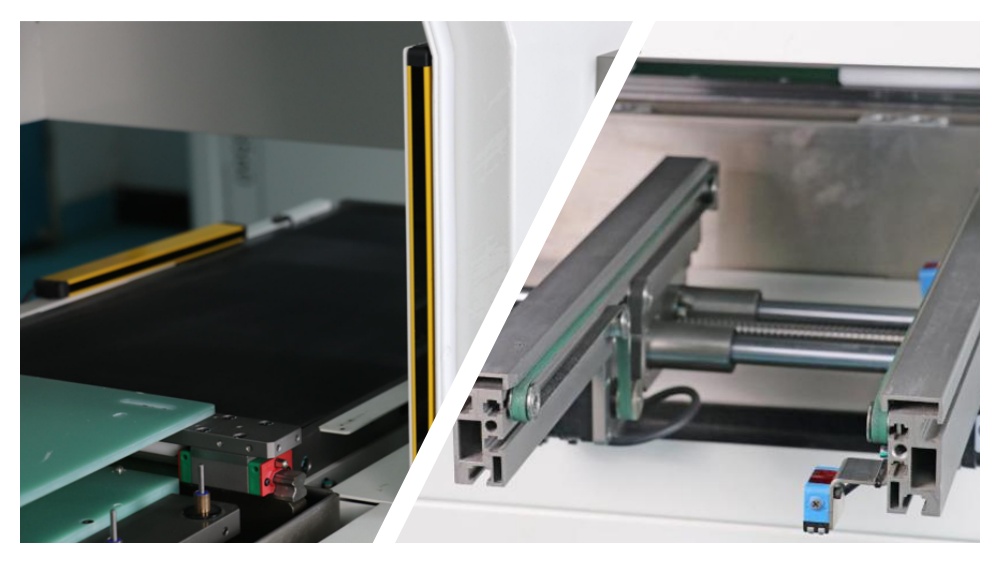

Gerenciamento inteligente de ferramentas e recursos de segurança
A detecção padrão de quebra de ferramenta alerta automaticamente os operadores se a fresa quebrar ou se desgastar. A máquina também possui troca automática de ferramentas, o que mantém a produção funcionando sem interrupção. O monitoramento do sensor em tempo real evita a operação contínua com ferramentas danificadas. Elementos de segurança como sensores de controle de acesso e cortinas de luz opcionais protegem ainda mais os operadores. Estas funções inteligentes aumentam a eficiência e reduzem erros dispendiosos.

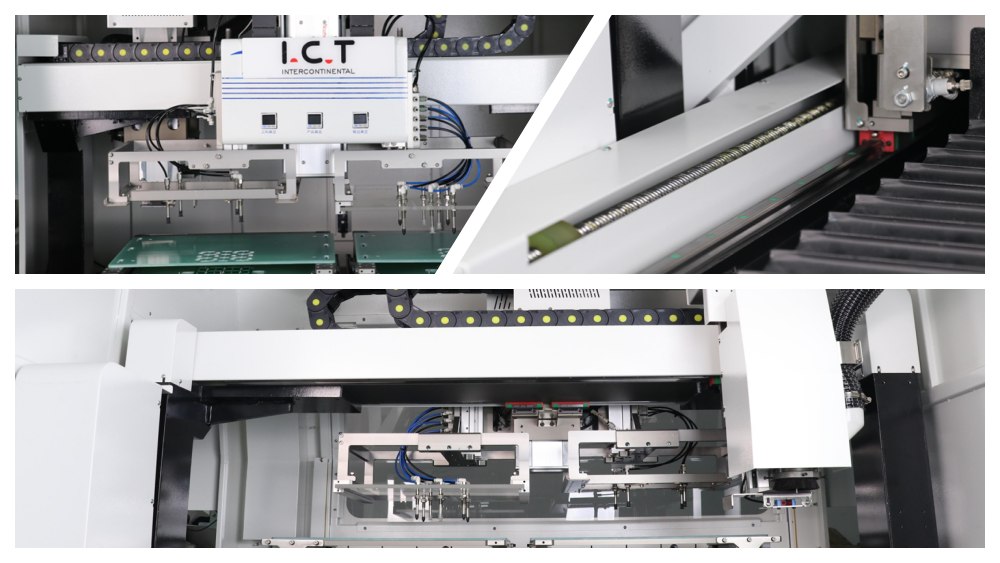

Design eficiente de plataforma dupla e remoção de poeira
A estrutura de plataforma dupla permite operação independente em ambos os lados, aumentando significativamente a eficiência da produção. Acessórios de liberação rápida e ajuste flexível tornam as trocas rápidas e fáceis. Um poderoso coletor de pó a vácuo separado com alta sucção e baixo ruído mantém a área de trabalho limpa. A pistola de ar iônica adicional e a eliminação estática do vórtice anular removem efetivamente a eletricidade estática e evitam a adesão de poeira em PCBs.
Máquina automática de colocação de IC PCBA
1. Alimentação automática: alimenta automaticamente os produtos a serem colocados na placa após receber o sinal da máquina frontal.
2. Varredura automática de código: o CCD detecta o tamanho do produto e tem a função de leitura de código ao mesmo tempo.
3. Panela automática: o CCD orienta o bocal de sucção para sugar automaticamente os produtos OK para a panela.
4. Distinguir automaticamente o código NG: os produtos NG são colocados automaticamente na placa NG, e o código NG e a placa do garfo são colocados na caixa com defeito.
5. Bandeja de empilhamento automático: fornece automaticamente bandejas vazias e empilha bandejas completas OK.
6. O AGV alimenta automaticamente as bandejas vazias e retira as bandejas cheias.
Processo:
| Especificação
| Especificação | de parâmetro |
| Modelo | I.C.T-IR350 |
| PCB tamanho | 350 × 310 mm |
| Número da plataforma | Plataformas Duplas |
| PCB Espessura | 0,5 ~ 4,0mm |
| PCB Modo de suporte | Dispositivo multifuncional, dispositivo especial |
| Velocidade de corte X,Y | 0 ~ 100mm/s |
| Precisão de repetição | ±0,01mm |
| Precisão de corte | ± 0,05 mm |
| Método de condução X, Y, Z | Servo motor CA |
| Modo de controle X, Y, Z | Controlador CNC |
| Tamanho da fresa | 0,8 ~ 3,0mm |
| Velocidade do fuso | Máx. 80.000 rpm |
| Operação e armazenamento de dados | Sistema de PC Industrial |
| Tensão (Máquina Principal) | 220 V, 50/60Hz |
| Fonte de alimentação (máquina principal) | 1,5 kW |
| Fornecimento de pressão de ar | 4,5kg/cm² |
| Dimensão (C×L×A) | 1450 × 1330 × 1641 milímetros |
| Peso (com aspirador) | Aprox. 1000kg |
| Método de coleta de poeira | Limpeza a vácuo |
| Volume de ar do aspirador de pó | 28 ~ 35 m³/min |
| Dimensão do aspirador de pó | 650 × 750 × 1500 milímetros |
| Tensão do aspirador | 380 V, 50/60 Hz, 3 kW |
* I.C.Tcontinua trabalhando em qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha
I.C.T soluções completas de linha de produção SMT incluem carregadores/descarregadores, impressoras de pasta de solda, máquinas pick and place, SPI, AOI, fornos de refluxo e outros equipamentos essenciais. Quando combinados com a máquina roteadora Inline SMT PCBA, esses sistemas criam uma linha de fabricação totalmente automatizada e de alta eficiência que oferece qualidade consistente e rendimento máximo para aplicações automotivas, eletrônicas de consumo e industriais.
| Vídeo de sucesso do cliente
Instalação no local bem-sucedida em Portugal Em abril de 2026, um engenheiro I.C.T viajou para Portugal para concluir a instalação e treinamento no local para uma linha de produção completa de SMT que atende eletrônicos automotivos, incluindo iluminação automotiva e sistemas de controle. O cliente ficou muito satisfeito com o desempenho do equipamento e com a formação profissional proporcionada. Eles elogiaram o processo de configuração tranquilo e a orientação clara, que ajudaram sua equipe a dominar rapidamente a operação e a manutenção diárias. Este projeto bem-sucedido demonstra ainda mais o forte suporte técnico e compromisso da I.C.T com o sucesso do cliente em todo o mundo.
| Suporte de serviço e treinamento
Serviços profissionais e suporte de treinamento Fornecemos serviços abrangentes de instalação, comissionamento e treinamento prático para garantir que sua equipe possa operar o equipamento com eficiência desde o primeiro dia. Nossos engenheiros experientes oferecem suporte técnico contínuo, otimização de processos e orientação de manutenção regular. Quer você precise de assistência no local ou suporte remoto, a I.C.T está pronta para ajudá-lo a maximizar o desempenho do equipamento e atingir metas de produção de longo prazo.
| O que nossos clientes dizem
Os clientes elogiam consistentemente nossos engenheiros por seu profissionalismo e capacidade rápida de resolução de problemas. Muitos destacam a excelente qualidade e estabilidade dos nossos equipamentos, juntamente com uma embalagem cuidada que garante uma entrega segura. Eles também apreciam nossos tempos de resposta rápidos sempre que surgem dúvidas técnicas. Um cliente observou que a máquina roteadora Inline SMT PCBA superou as expectativas em precisão e confiabilidade.
| Certificações e Padrões
Nossos equipamentos atendem aos padrões internacionais de qualidade e segurança, incluindo certificações CE, RoHS e ISO9001. Também detemos diversas patentes de tecnologias inovadoras. Essas credenciais demonstram nosso compromisso em fornecer soluções seguras, confiáveis e ambientalmente responsáveis nas quais os clientes possam confiar em ambientes de produção exigentes.
| Sobre I.C.T Empresa e Fábrica
I.C.T é um fornecedor profissional de soluções de equipamentos eletrônicos com nossa própria equipe de P&D, instalações de produção modernas e processos rigorosos de controle de qualidade. Com mais de 25 anos de experiência no setor e rápido crescimento, apoiamos mais de 1.600 clientes em 72 países. Nossa equipe dedicada de engenheiros e nosso grande espaço de fábrica nos permitem fornecer soluções completas de fábrica, apoiadas por um excelente serviço pós-venda e suporte técnico global.
