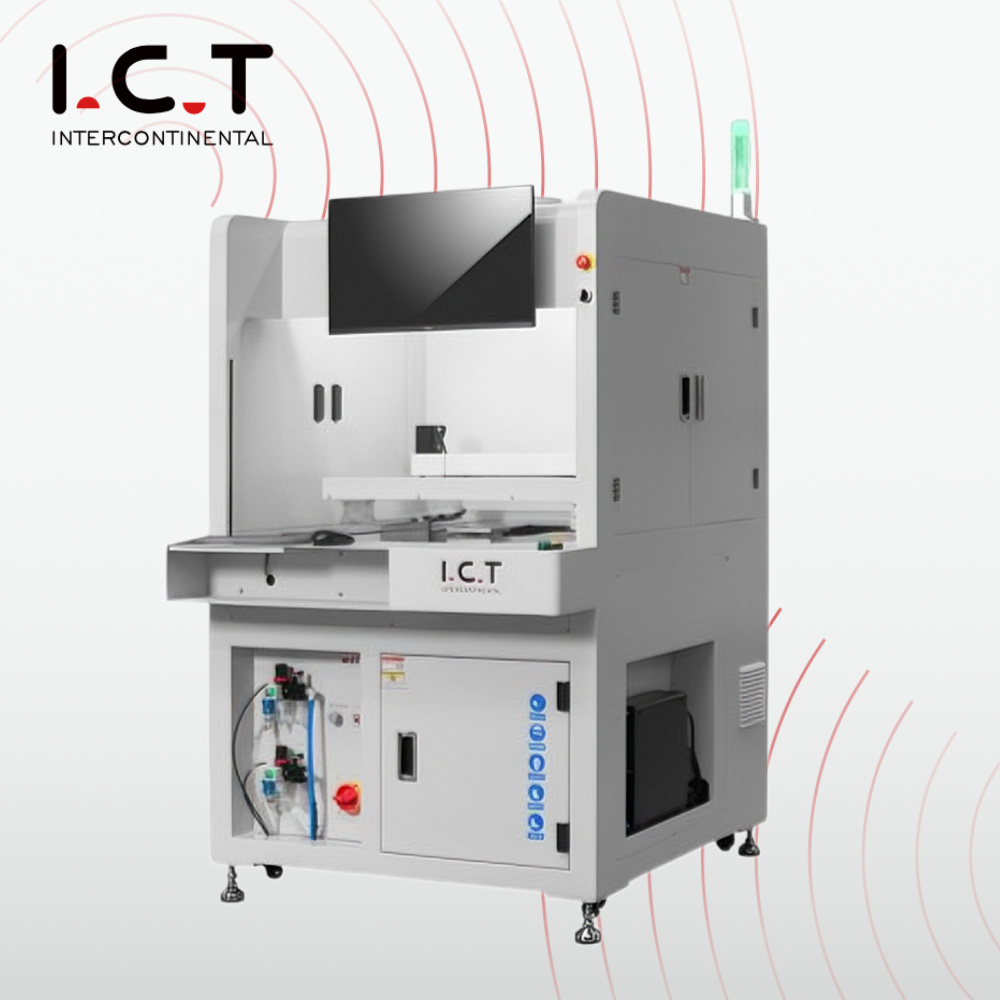

I.C.T-SS330/SS430/SS540/SS550
I.C.T
| Quantidade: | |
|---|---|
| Peça de bico de solda seletiva para SS330
A peça do bico de solda seletiva, fabricada por I.C.T na China, é um componente chave para a série SS550, elevando a precisão de soldagem PCB. Perfeito para a máquina de solda por onda off-line Select, ele garante fluxo preciso e entrega de solda em componentes de furo passante, ideal para necessidades automotivas e de fonte de alimentação. Emparelhado com o controle do PC, ele salva configurações como temperatura e caminhos para qualidade repetível. Seu design se adapta a configurações off-line modulares, com calibração automática e alinhamento CCD mantendo altos padrões. Apoiada pelos 26 anos de experiência da I.C.T, atende mais de 1.600 clientes em 72 países com desempenho confiável.
| Lista de equipamentos de linha DIP
A peça do bico de solda seletiva se destaca na máquina de solda por onda off-line Select com aplicação de fluxo precisa. Esta válvula de pulso de alta frequência de engenharia alemã pulveriza pequenos pontos com conteúdo sólido inferior a 10%, minimizando o desperdício. Montado em plataforma XY com precisão de 0,02mm, inclui bandeja para fácil limpeza de resíduos. Os tanques de pressão e as peças japonesas SMC garantem um fluxo constante, com medidores visíveis para verificações rápidas, tornando-o perfeito para soldagem off-line detalhada.
A parte do bocal funciona com um sistema de pré-aquecimento que prepara as placas de forma eficaz para a parte do bocal de soldagem seletiva. O IR inferior ajustável e o calor do ar quente superior atingem 150°C em 15 minutos, usando algodão de alta temperatura para estabilidade com peças de marca superior. O design de plug-in sem ferramentas reduz o tempo de manutenção. Esta configuração garante soldas fortes, melhorando o desempenho do bico em tarefas off-line.
A parte do bico de solda seletiva brilha com o sistema de solda da Select Offline Wave Soldering Machine. Emparelhado com uma bomba sueca PRECIMETER, ele mantém uma onda de solda estável, com software controlando a temperatura e o fluxo de N2. A panela de aço inoxidável com revestimento anticorrosivo aquece rapidamente, enquanto o N2 reduz a escória para juntas limpas. Ele lida com componentes complexos, aumentando a confiabilidade do bico.
A parte do bico suporta um sistema de transmissão durável para um manuseio suave do PCB. Construída com perfis e roletes resistentes, suporta cargas de 20kg com pinças laterais e superiores. Os motores japoneses garantem movimento confiável, adaptando-se a configurações off-line modulares. Este design mantém o fluxo da produção, complementando a precisão do bico.
A parte do bico de solda seletiva integra-se a um sistema de controle PLC Keyence confiável que atende aos padrões CE. As peças globais e os cabos Cat-6 garantem uma operação rápida e estável, com rastreamento de dados para verificações de qualidade. Adapta-se às necessidades off-line, melhorando o desempenho do bocal em pequenas configurações.
O sistema operacional torna a peça do bico de solda seletiva fácil de usar com programação CCD guiada. O modo imagem verifica as coordenadas, com monitoramento em tempo real com um clique. Escolha inglês ou chinês, com atualizações WiFi via MES. Os dados rastreiam cada ponto de solda, simplificando o uso com a máquina de solda por onda off-line Select.
| Especificação
| Especificação | do item | da categoria |
|---|---|---|
| Sistema de Fluxo | Tanque de armazenamento de fluxo | 1L |
| Tamanho do bico de pulverização | 130um (opção de 180, 210um) | |
| Faixa de pulverização | 3 ~ 8mm | |
| Velocidade de pulverização | 0 ~ 20mm/s | |
| Velocidade de movimento do bico de pulverização | 0 ~ 400mm/s | |
| Pressão de pulverização | 0,05~0,1MPa | |
| Sistema de solda | Diâmetro interno do bocal | Φ 2,5-30mm (Personalização) |
| Altura da Onda | 3~5mm | |
| Área do eixo Z do pote de solda | 50mm | |
| Precisão de solda | ± 0,25 mm | |
| Potência do pote de solda | 1,2 kW | |
| Capacidade de solda | 7Kg | |
| Máx. Temperatura | 350°C | |
| Tempo de aquecimento | <60min (configuração 300℃) | |
| Sistema de transporte | Tamanho máximo Fixture | 6060mm-330 330mm |
| Max PCB tamanho | 6060mm-330 330mm | |
| PCB Liberação superior | 300mm | |
| PCB Folga inferior | 60mm | |
| PCB Peso | <15Kg | |
| PCB espessura | 0,5-6,0 mm | |
| Instalação | Pureza N2 | Pureza de N2: 99,999%, 25 L/min, Φ6mm |
| Pressão N2 | 0,5~1,0MPa | |
| Pressão do ar | 4~6Kg/cm² | |
| Fonte de energia | 1P3W, 220 VCA±10%, 50/60 Hz | |
| Poder | 16A, 3Kw | |
| Dimensão | L1000 W1180 H1600mm | |
| Peso | 480kg |
| Lista de equipamentos de linha DIP
Nossa linha de produção DIP oferece ferramentas avançadas para montagem PCB eficiente e precisa. A linha DIP totalmente automatizada inclui uma linha de inserção DIP para posicionamento preciso dos componentes, um carregador de ondas para entrada suave PCB, um descarregador de ondas para saída segura e uma linha de montagem para verificações finais. Esta linha de produção DIP PCB de alta qualidade garante operação estável, inserção THT confiável e montagem econômica, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade para tarefas completas.
| Finalidade do nome do produto | na linha DIP |
|---|---|
Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Verifica a qualidade da solda interna e defeitos ocultos nos componentes THT. | |
Testa o desempenho elétrico e a conectividade do PCB montado. | |
Transporta suavemente através da linha DIP para montagem e inspeção eficientes. |
| Estudo de caso de cliente
Em outubro de 2025, engenheiros I.C.T visitaram um cliente europeu para otimizar uma linha de máquinas de solda por onda off-line Select com a peça do bico de solda seletiva. O vídeo mostrou o bico fornecendo fluxo e solda precisos em PCBs, com calibração automática garantindo consistência. Os engenheiros treinaram a equipe e ajustaram as configurações, permitindo uma produção off-line tranquila. O cliente elogiou a precisão do bico e o suporte do I.C.T, melhorando a produção de placas de alta qualidade.
| Suporte de serviço e treinamento
I.C.T oferece suporte completo para a peça do bico de solda seletiva com configuração no local e ajuda 24 horas por dia, 7 dias por semana. Os engenheiros oferecem treinamento em operação e manutenção, além de assistência remota adaptada às suas necessidades. Com 26 anos em SMT, otimizamos a sua linha offline. Os planos de longo prazo incluem check-ups, mantendo a confiabilidade da sua produção.
| Valorização do cliente
Os clientes elogiam os engenheiros da I.C.T por sua experiência com a peça do bico de solda seletiva, oferecendo soluções rápidas. A soldagem precisa do bocal impressiona, com embalagem segura garantindo entrega segura. A resolução rápida de problemas mantém a produção sob controle, com comentários como 'o suporte do I.C.T é excelente', gerando confiança.
| Padrões reconhecidos
A peça do bico de solda seletiva atende às certificações CE, RoHS e ISO9001 para segurança e qualidade globais. As patentes da I.C.T sobre tecnologia de bicos e ondas mostram inovação. Essas credenciais garantem um desempenho confiável e ecológico com a máquina de solda por onda off-line Select.
| I.C.T Insights da empresa e da fábrica
I.C.T lidera SMT com P&D interno e três fábricas, crescendo para 89 funcionários em 26 anos. Atendemos mais de 1.600 clientes em 72 países, oferecendo peças de bicos de solda seletiva com testes rigorosos e sistemas de qualidade. Nossos designs compactos suportam configurações off-line em todo o mundo. Inovamos diariamente, fomentando parcerias para o seu sucesso.
