I.C.T-W2
I.C.T
| Quantidade: | |
|---|---|
| Máquina de solda de onda dupla sem chumbo série W
A máquina de solda de onda dupla sem chumbo da série W da I.C.T é um produto maduro, refinado por meio de extensos testes de mercado e confiável por clientes em todo o mundo. Este equipamento de solda de onda dupla DIP se destaca por sua tecnologia de onda dupla, oferecendo soldagem precisa para PCBs complexos, mantendo desempenho de aquecimento e controle de temperatura superiores.
Com um tamanho máximo de 400 mm, um recipiente de solda com capacidade de 180 kg e uma altura de transmissão de 750 ± 20 mm, é ideal para soldagem DIP de onda dupla sem chumbo. Seu design de economia de energia reduz custos e está em conformidade com os padrões CE, CCC e UL. I.C.T fornece instalação, manutenção e treinamento globais, garantindo desempenho ideal para sua linha de produção.
| Recurso
Equipado com bicos Japan Kuroda, este sistema de solda DIP Dual Wave sem chumbo oferece atomização ajustável para pulverização uniforme e confiável. O controle PLC permite o gerenciamento preciso do tempo de pulverização, velocidade e vazão de FLUXO, com configurações digitais de vazão e largura que podem ser registradas. Este sistema minimiza o desperdício e apoia operações ecológicas.
A máquina de solda de onda dupla apresenta um sistema exclusivo de onda dupla, permitindo soldagem precisa para componentes de montagem em superfície e furos passantes. Este design garante juntas de alta qualidade em PCBs complexos, tornando-o uma excelente escolha para aplicações em máquinas de solda por imersão. As ondas ajustáveis adaptam-se a vários tamanhos de pranchas, aumentando a versatilidade e eficiência na produção.
A segurança é priorizada com proteção de terceiros contra superaquecimento e múltiplas camadas de segurança, garantindo a operação segura do equipamento de solda de onda dupla DIP. O design de aquecimento horizontal evita interferência entre zonas, proporcionando uma curva de temperatura estável, o que é fundamental para conjuntos eletrônicos sensíveis.
| Lista de equipamentos de linha DIP
| Modelo | W4 | W3 | W2 |
| Dimensão:(mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Peso (kg) | Aprox.1500kg | Aprox.1200kg | Aprox.790kg |
| Fonte de energia | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Poder de inicialização | 32 kW | 24 kW | 16 kW |
| Poder de Operação | 12 kW | 9 kW | 7 kW |
| Sistema de controle | Plc | ||
| Sistema de pulverização | |||
| Método de transmissão | Motor de passo | ||
| Pressão de pulverização | 0,25Mpa--0,4Mpa | ||
| fluxo de luxo | 10--100ml/min | ||
| Diâmetro de exaustão | Φ200mm | ||
| Capacidade de exaustão | 25m3/min | ||
| Sistema de pré -aquecimento | |||
| Modo de pré -aquecimento | Ar quente | ||
| Modo de controle | PID + SSR | ||
| Zona de pré-aquecimento | 4 | 3 | 2 |
| Comprimento de pré-aquecimento | 1800 mm | 1600mm | 1200mm |
| Temperatura de pré-aquecimento. | (Temperatura ambiente)-250°C | ||
| Tempo de aquecimento (min) | Aprox.15min (configuração 150°C) | ||
| Transportador SMT Sistema | |||
| PCB Tamanho: CxL (mm) | Mínimo:80x60mm; Máx.: 400x300mm | ||
| Transportador SMT velocidade | 0-2000(mm/min) | ||
| Transportador SMT altura | 750+/-20 (mm) | ||
| Dedo | Garra de gancho duplo (padrão) | ||
| Transportador SMT controle de largura | Manualmente | ||
| Transportador SMT Ângulo | 4 ~ 7 graus | ||
| Sistema de Solda | |||
| Estilo pote de solda | Acionamento mecânico do motor | ||
| Material do pote de solda | Titânio Total (FT Padrão) | ||
| Temperatura do pote de solda | 300 ° C. | ||
| Capacidade do pote de solda | 350kg sem chumbo | 300kg sem chumbo | 250kg sem chumbo |
| Outro | |||
| Sistema de limpeza de dedos | Escovar | ||

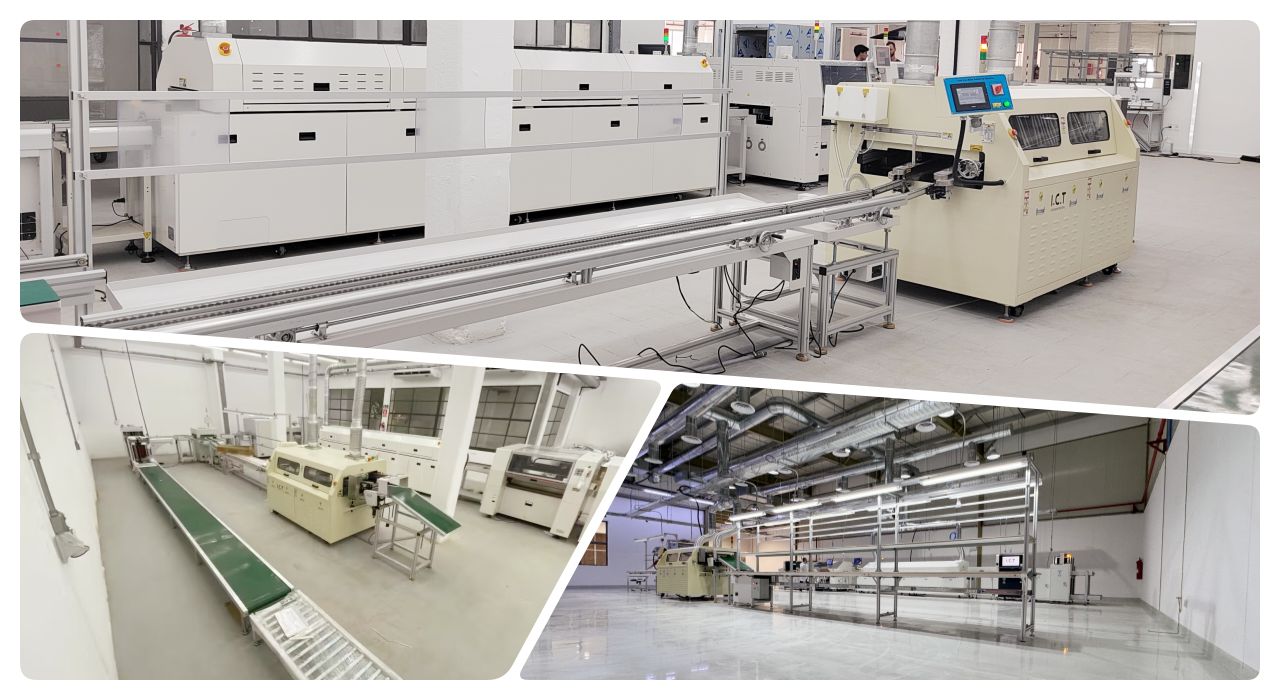

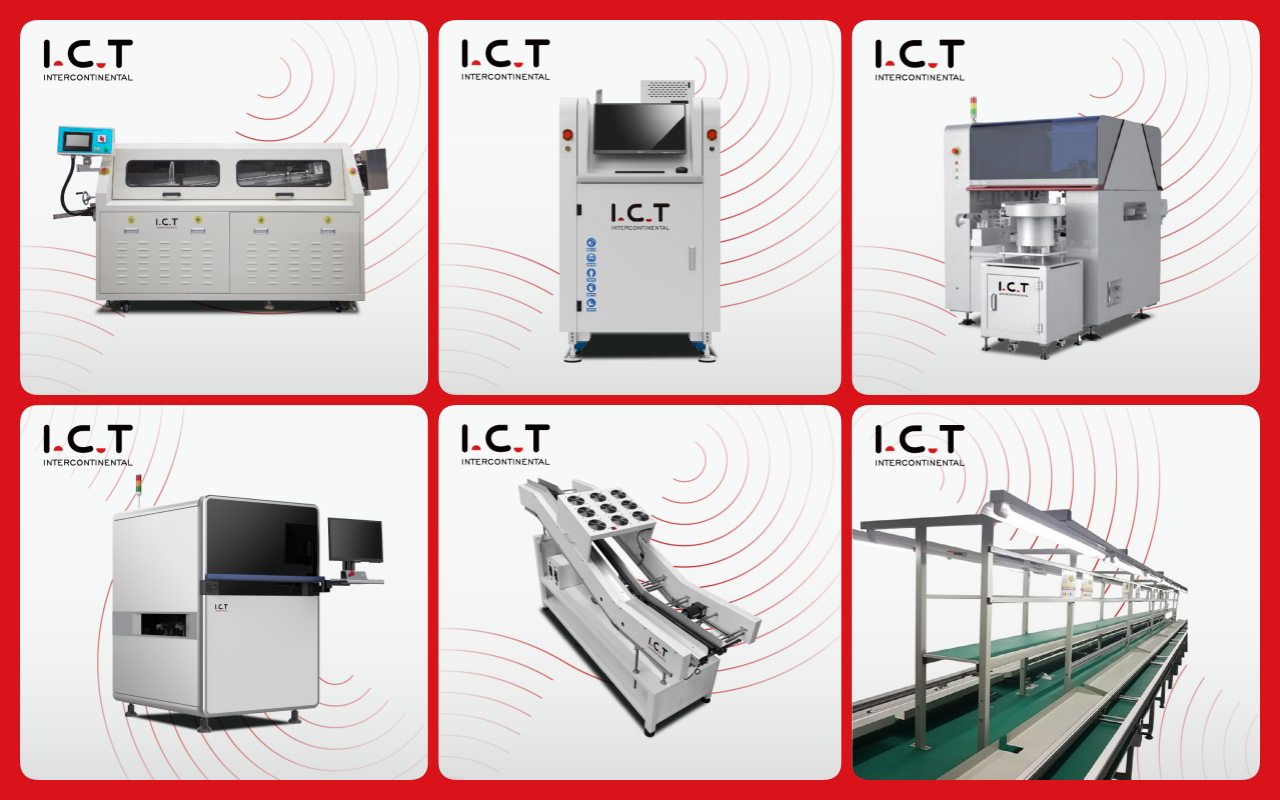

| Lista de equipamentos de linha DIP
Nossa linha de produção DIP oferece ferramentas avançadas para montagem PCB eficiente e precisa. A linha DIP totalmente automatizada inclui uma linha de inserção DIP para posicionamento preciso dos componentes, um carregador de ondas para entrada suave PCB, um descarregador de ondas para saída segura e uma linha de montagem para verificações finais. Esta linha de produção DIP PCB de alta qualidade garante operação estável, inserção THT confiável e montagem econômica, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade para tarefas completas.
| Finalidade do nome do produto | na linha DIP |
|---|---|
Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Verifica a qualidade da solda interna e defeitos ocultos nos componentes THT. | |
Testa o desempenho elétrico e a conectividade do PCB montado. | |
Transporta suavemente através da linha DIP para montagem e inspeção eficientes. |
| Vídeo de sucesso do cliente
m 2024, dois engenheiros I.C.T viajaram ao Uruguai para ajudar um fabricante de medidores inteligentes, conforme apresentado em um vídeo com feedback positivo dos clientes. O vídeo mostra equipamentos incluindo carregadores de placas, máquinas de colocação 471 e 481, Lyra622, AOI, transportadores de canto, máquina de solda de onda dupla W2, estações de junção, linhas de correia de estrutura de material, linhas de rolos e bancadas de trabalho bullseye. Os clientes elogiaram a experiência dos engenheiros e o desempenho confiável da máquina, observando a melhoria na eficiência da produção de medidores inteligentes.
| Serviços especializados e treinamento
I.C.T oferece amplos serviços e treinamento para a máquina de solda de onda dupla, incluindo instalação, manutenção e orientação operacional. Nossa rede global de engenheiros, abrangendo 72 países, oferece suporte no local e treinamento personalizado para maximizar a eficiência. Com 25 anos de experiência e uma equipe de 20 engenheiros, entregamos atualizações técnicas e otimizações de processos. Com base em nossas instalações de 12.000 m² em Dongguan, garantimos assistência oportuna, tornando a I.C.T um parceiro confiável para necessidades de soldagem DIP de onda dupla sem chumbo.
| Depoimentos de clientes
Os clientes valorizam muito os engenheiros I.C.T por suas habilidades profissionais e respostas rápidas, especialmente durante suporte no exterior no Uruguai. A máquina de solda de onda dupla é elogiada por sua qualidade e eficiência de soldagem consistentes, um recurso importante para tarefas de máquinas de solda por imersão. Nossa embalagem robusta garante uma entrega segura, enquanto nossa resposta rápida a problemas técnicos – geralmente resolvidos em horas – recebe notas altas. Os clientes apreciam nossas soluções inovadoras e veem a I.C.T como um parceiro confiável na fabricação global de eletrônicos.
| Certificações de Qualidade
A máquina de solda de onda dupla da I.C.T possui CE, RoHS, ISO9001 e várias patentes, refletindo a conformidade com os padrões globais de segurança e qualidade. Essas certificações, validadas em nossa avançada fábrica de 12.000 m², garantem a confiabilidade do equipamento de solda DIP Dual Wave. Nossas tecnologias patenteadas melhoram a durabilidade e o desempenho, dando aos clientes confiança na escolha do I.C.T para suas necessidades de produção.
| Sobre I.C.T Empresa e Fábrica
I.C.T é líder na fabricação de eletrônicos com pesquisa e desenvolvimento e produção internos, empregando uma grande equipe que cresceu rapidamente ao longo de 25 anos. Atendendo a mais de 1.600 clientes em 72 países, nosso parque industrial de 12.000 m² em Dongguan apresenta rigoroso controle de qualidade e um sistema de gerenciamento robusto, produzindo unidades de máquina de solda de onda dupla de primeira linha. Com oito filiais e um fundo registrado de US$ 30 milhões, oferecemos soluções inovadoras em todo o mundo. Nosso compromisso com a excelência apoia os clientes desde a configuração até a otimização, tornando I.C.T um nome confiável no setor.
