I.C.T-Acrab450
I.C.T
| Quantidade: | |
|---|---|
| I.C.T Máquina de solda por onda de nitrogênio da série Acrab
A máquina de solda por onda de nitrogênio da série Acrab I.C.T é a escolha confiável para eletrônicos automotivos, médicos e de comunicação de alta confiabilidade. Com proteção de nitrogênio de circuito fechado opcional, ele produz juntas brilhantes e sem defeitos, ao mesmo tempo que reduz drasticamente o consumo de escória e solda. Três modelos (350/450/615 mm PCB de largura) cobrem todos os volumes de produção. Pulverização avançada, pré-aquecimento longo, onda dupla ultraestável e controle PC+PLC inteligente proporcionam maior rendimento na primeira passagem e menor custo de operação do que os sistemas tradicionais ao ar livre. A manutenção sem ferramentas e o suporte global no local tornam-no a atualização perfeita para qualquer linha de máquinas de solda DIP automáticas.
| Recurso

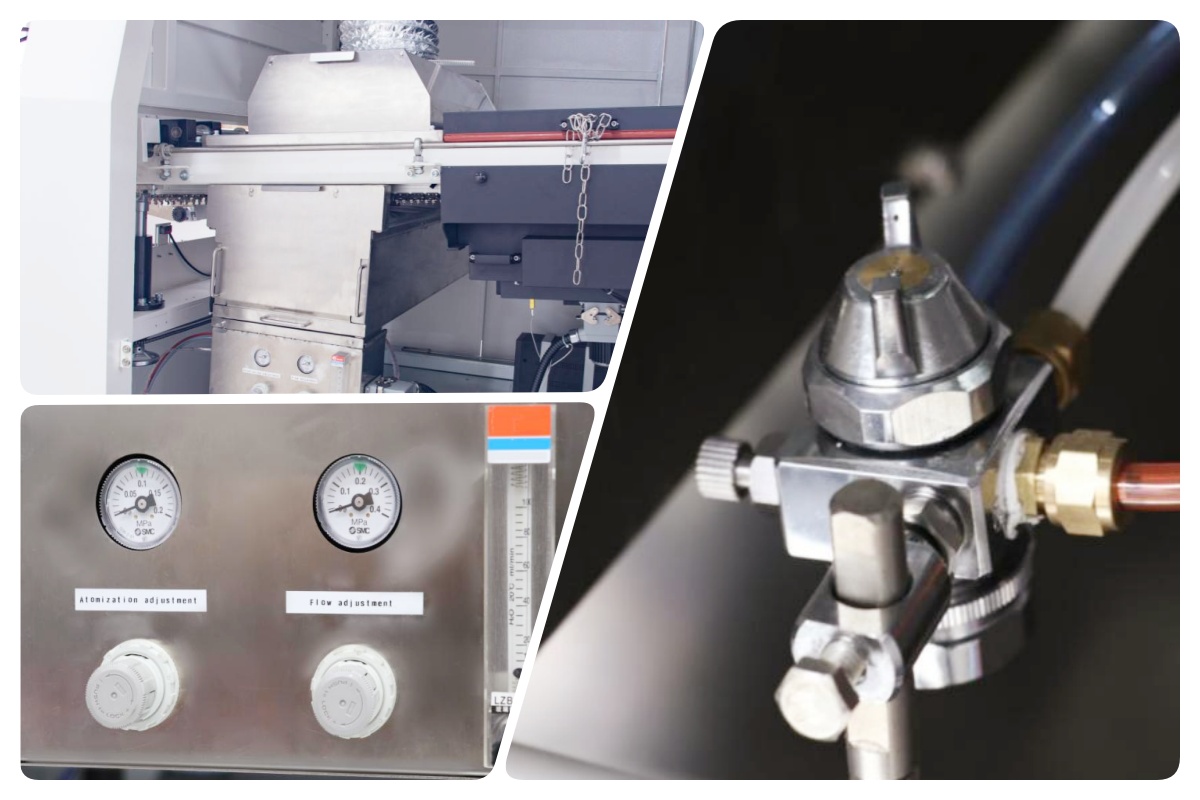

Os bicos de precisão Kuroda japoneses e o acionamento por motor de passo proporcionam revestimento de fluxo perfeitamente uniforme em cada ciclo. Todo o módulo desliza para fora como uma gaveta com limpeza automática integrada, filtro padrão e exaustão independente. Adicione o sistema opcional de fluxo de nitrogênio e você obterá instantaneamente uma verdadeira máquina de solda por onda de nitrogênio que mantém a câmara limpa e reduz bastante o consumo de fluxo.

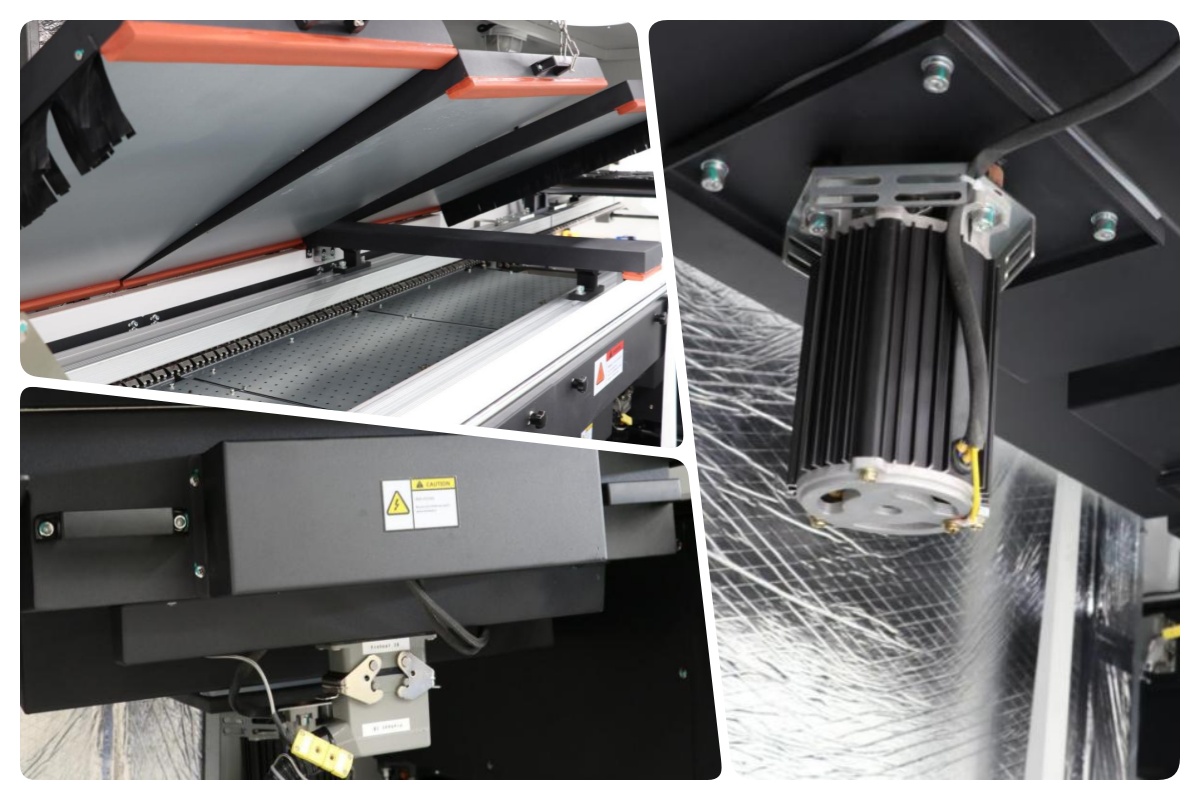

Um túnel completo de 1.800 mm com três zonas independentes de ar quente + IR aquece até 250 °C em apenas 15 minutos. O design de refluxo horizontal e o algodão espesso de isolamento de alta temperatura mantêm a temperatura estável dentro de ± 2 ° C em todo o PCB. Módulos tipo gaveta e manutenção plug-in tornam o serviço rápido e sem ferramentas. O pré-aquecimento superior opcional está disponível para placas extra grossas.

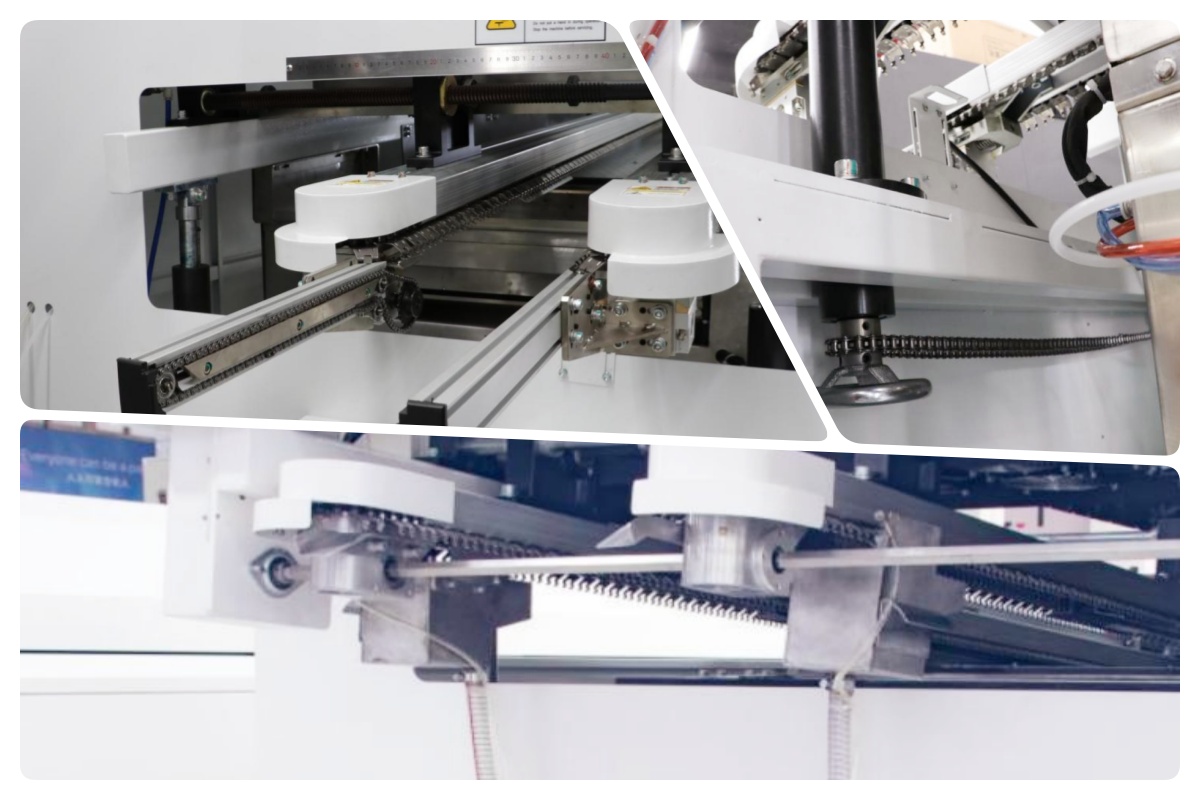

A corrente síncrona patenteada e os dedos de titânio com gancho duplo para serviço pesado transportam suavemente PCBs de até 615 mm de largura sem deixar cair, até mesmo placas automotivas pesadas. A precisão da velocidade Transportador SMT atinge ±2 mm/min. A limpeza automática padrão dos dedos e o ajuste elétrico opcional de largura tornam-na a combinação perfeita para qualquer linha de máquinas de solda DIP automáticas.

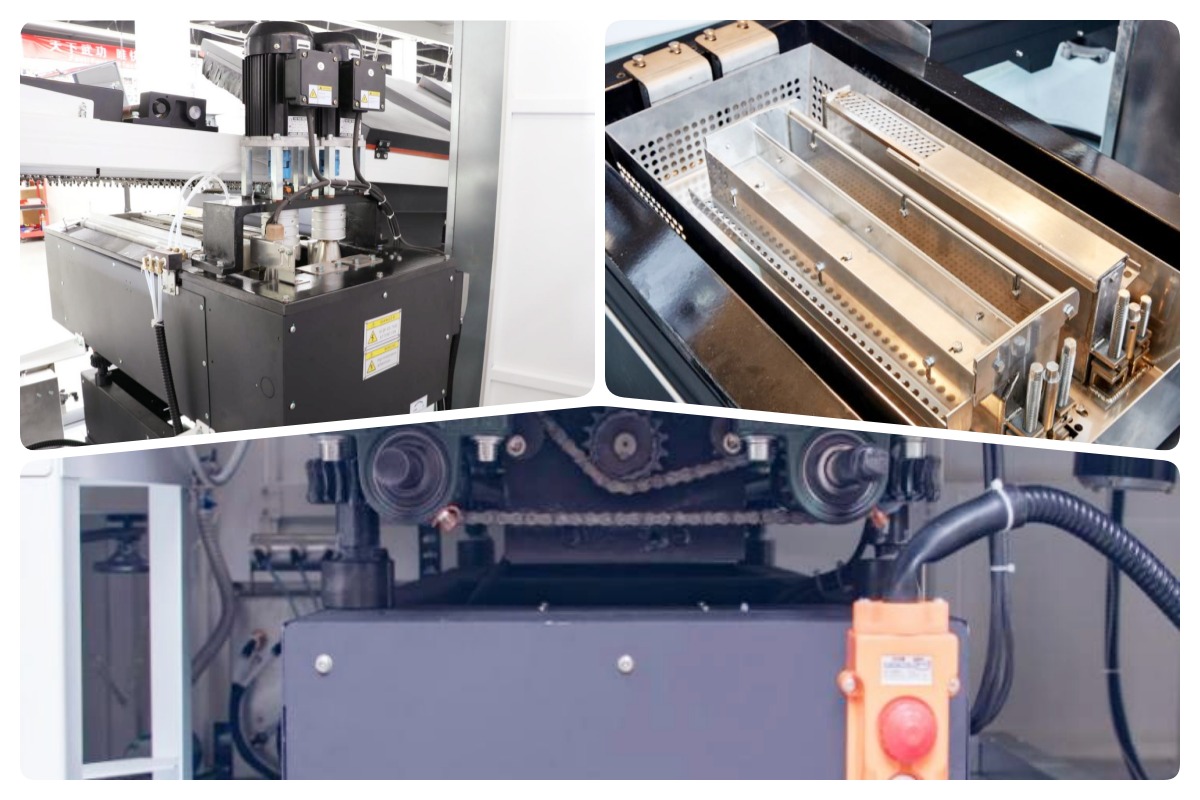

O pote de solda revestido com esmalte de ferro fundido contém 500-700 kg de solda sem chumbo e nunca se deforma. A altura da onda dupla permanece dentro de 0,5 mm para umedecimento perfeito. A manta de nitrogênio opcional e o canal automático de retorno de escória reduzem a oxidação em até 90%, produzindo juntas brilhantes e completas enquanto economizam grandes quantidades de solda – o verdadeiro poder de uma máquina de solda por onda de nitrogênio.

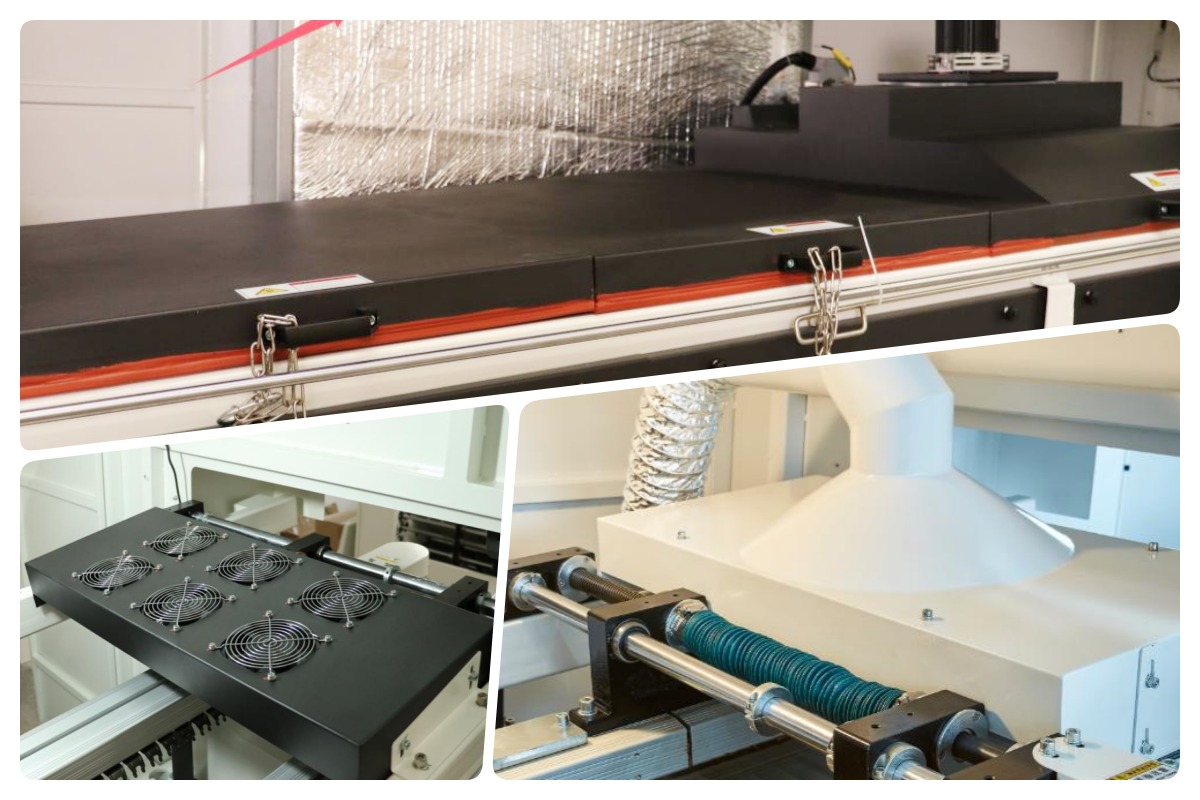

Ventiladores de convecção superior de alta potência (resfriamento forçado superior + inferior opcional) diminuem a temperatura PCB rapidamente após a soldagem. Isso evita o estresse térmico em componentes sensíveis e garante uma aparência brilhante da solda, mesmo em placas espessas multicamadas provenientes de um processo automático de máquina de solda DIP.

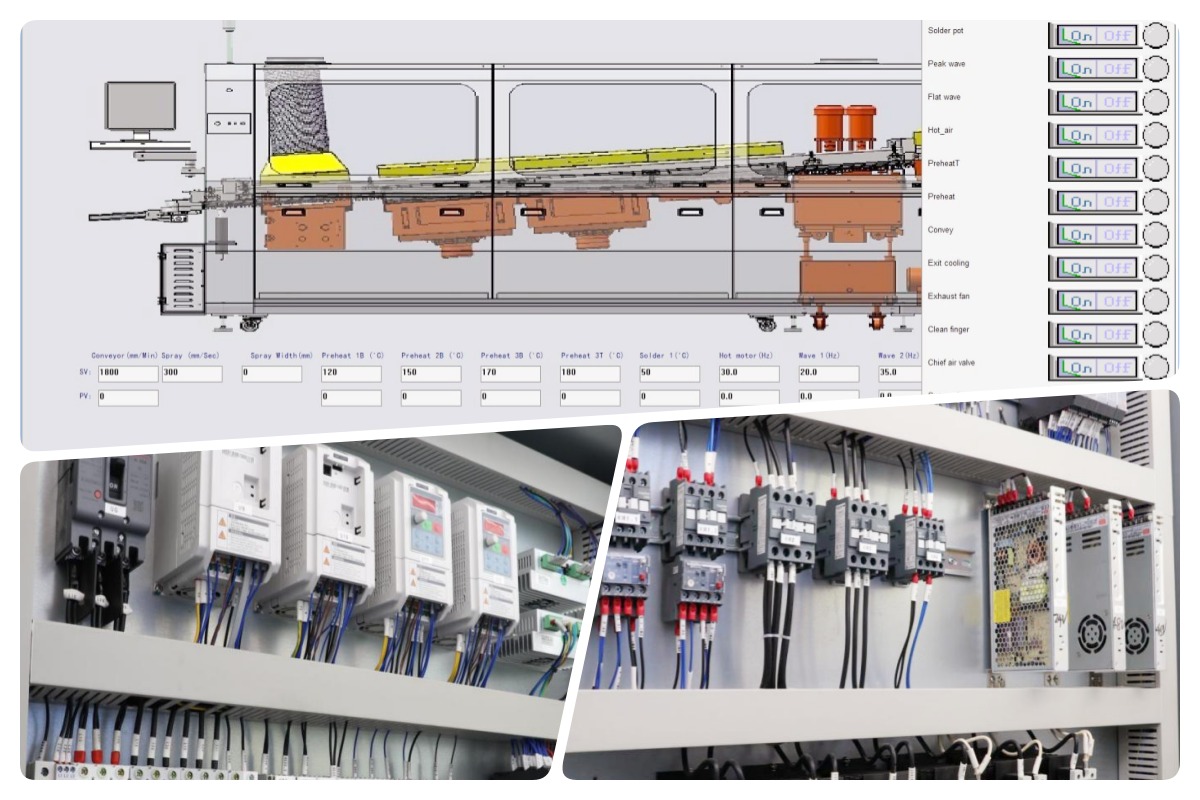

A interface simples de toque PC+PLC com aquecimento PID+SSR oferece controle preciso da temperatura em tempo real. Modo de espera automático, histórico de alarmes, transmissão manual de emergência e múltiplas proteções de segurança (certificadas CE/UL) reduzem a oxidação do estanho e o desperdício de energia. A operação fácil de aprender permite que qualquer turno opere a máquina de solda por onda de nitrogênio com segurança e eficiência todos os dias.
| Lista de equipamentos de linha DIP
| Modelo | Árabe 350 | Árabe 450 |
| Dimensão (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Fonte de energia | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Poder de inicialização | 33 kW | 33 kW |
| Poder de Operação | 8 kW | 8 kW |
| Sistema de controle | PC+CLP | PC+CLP |
| Zona de pré-aquecimento | 3 | 3 |
| Comprimento de pré-aquecimento | 1800 mm | 1800 mm |
| Temperatura de pré-aquecimento. | (Temperatura ambiente)-250°C | (Temperatura ambiente)-250°C |
| PCB Largura(mm) | 50-350 mm | 50-450 mm |
| Dedo | Dedo de pressão de mola (padrão); Opção: dedo de pressão de mola, dedo de boca de pato | |
| Capacidade do pote de solda | 500kg sem chumbo | |
| Peso da máquina (kg) | Aprox.1600kg | Aprox.1900kg |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| Lista de equipamentos de linha DIP
I.C.T fornece uma linha DIP totalmente automatizada que cuida de tudo, desde a inserção do componente até a inspeção final. A linha inclui máquinas de inserção DIP de alta velocidade, carregadores e descarregadores de ondas suaves e linhas de correia de montagem inteligentes. Combinada com nossa máquina de solda por onda de nitrogênio da série Acrab, ela oferece soldagem THT estável, defeitos mínimos e rendimento máximo para produtos automotivos, linha branca e eletrônicos industriais. O design modular permite fácil expansão, enquanto o serviço global no local mantém sua linha funcionando 24 horas por dia, 7 dias por semana, com quase nenhum tempo de inatividade não planejado.
| Finalidade do nome do produto | na linha DIP |
|---|---|
| Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Máquina de entrada de placa e máquina de saída de placa | |
| Periférico DIP | Produtos periféricos da linha de produção DIP |
| Vídeo de sucesso do cliente

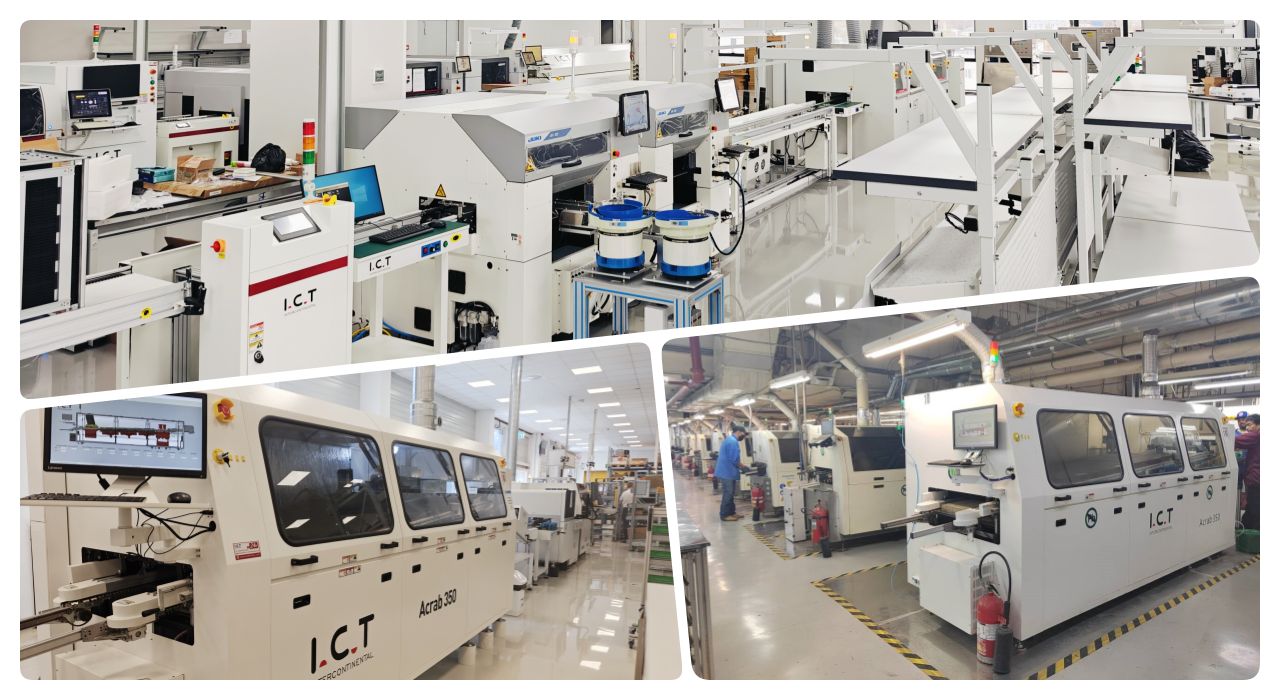

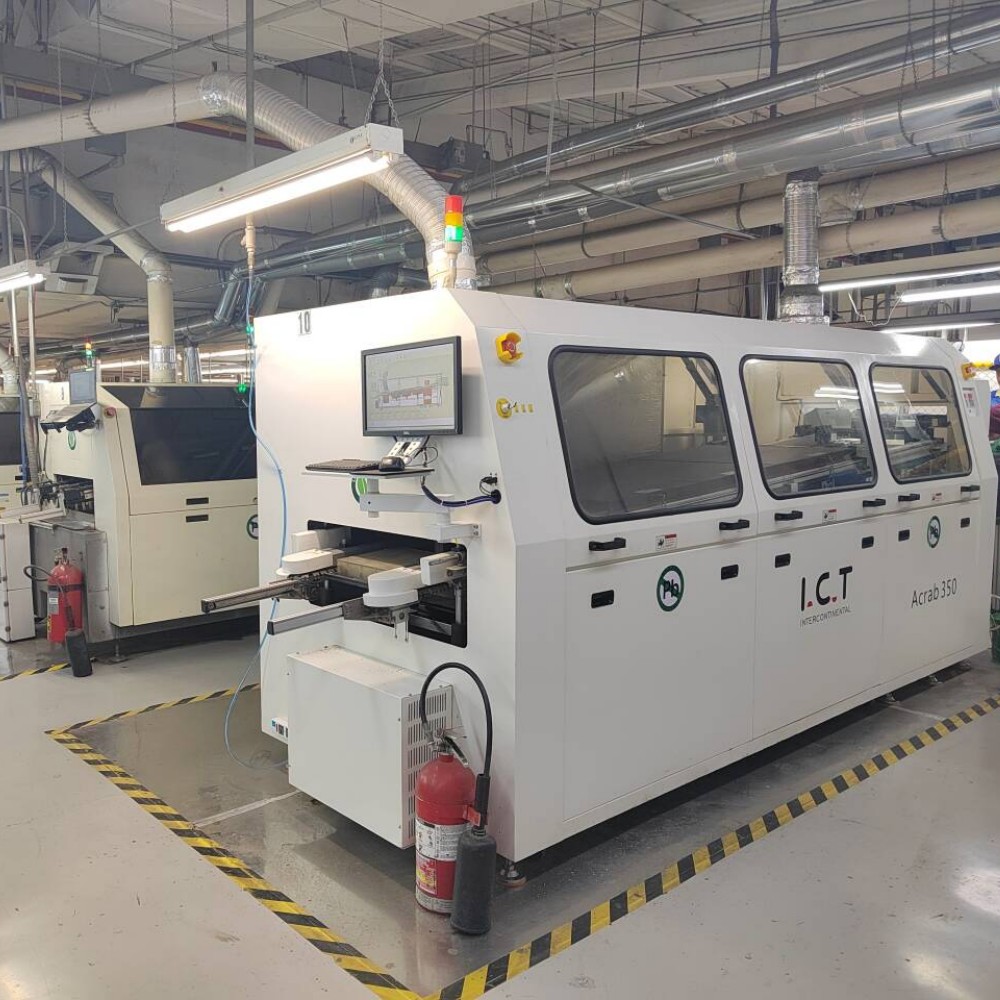

Os engenheiros da I.C.T viajaram para o México para dar suporte a vários clientes. Em uma fábrica de eletrônicos automotivos, a máquina de solda por onda de nitrogênio Acrab 350 agora opera dois tipos diferentes de PCBA usando acessórios personalizados com ponte zero e filetes de calcanhar perfeitos. A mesma fábrica também opera nossa linha de revestimento e máquina seletiva SS-540 sem problemas. O cliente elogiou a solução completa da máquina de solda DIP automática e o rápido serviço no local em seu vídeo de feedback.
| Serviços especializados e treinamento
Desde treinamento de instalação e processo até peças sobressalentes vitalícias e suporte on-line 24 horas por dia, 7 dias por semana, I.C.T está por trás de cada máquina de solda por onda de nitrogênio. Nossos 20 engenheiros estrangeiros fornecem depuração no local, otimização de parâmetros e treinamento de operadores para que sua equipe domine o equipamento em poucos dias e mantenha o rendimento na primeira passagem acima de 99,5%.
| Depoimentos de clientes
'A embalagem é muito segura e profissional.' 'Seus engenheiros são pacientes e qualificados; eles resolveram todos os problemas em dois dias.' 'A máquina de solda por onda funciona de forma estável, quase sem escória - verdadeira economia de energia!' 'A velocidade de resposta é incrível; perguntas respondidas dentro de uma hora a qualquer hora.'
| Certificações de Qualidade
Cada máquina de solda por onda de nitrogênio I.C.T possui certificação CE, RoHS, ISO9001: 2015 e múltiplas patentes de invenção. Cada unidade passa por testes de carga total de 72 horas e rigorosa inspeção de qualidade em nossa fábrica em Dongguan para garantir anos de desempenho estável e sem problemas.
| Sobre I.C.T Empresa e Fábrica
Fundada em 2012, a I.C.T cresceu para quase 90 funcionários em uma moderna instalação de 12.000 m² em Dongguan, China. Projetamos e fabricamos todos os componentes principais internamente, sob rigorosos sistemas de qualidade. Servindo mais de 1.600 clientes em 72 países, com 8 escritórios no exterior e 20 engenheiros de campo, oferecemos suporte local rápido em todo o mundo. Escolha I.C.T – seu parceiro de longo prazo para soluções completas de máquinas de solda DIP SMT e automáticas.
