I.C.T-SS350
I.C.T
| Quantidade: | |
|---|---|
| Visão geral das máquinas de solda por onda de alta eficiência
A I.C.T Máquina de solda por onda seletiva on-line SS530/550 é uma solução de primeira linha projetada e construída na China para atender às necessidades de processos de soldagem de alto volume. Esta máquina de solda por onda de alta eficiência oferece recursos avançados como plataformas móveis de pulverização e soldagem, controle total do PC e design modular SMEMA para linhas de produção flexíveis. Com mais de 25 anos de experiência, a I.C.T fornece equipamentos confiáveis que aumentam a qualidade da soldagem e as taxas de aprovação.
A máquina suporta várias configurações, como temperatura de solda, tipo de fluxo e temperatura N2, garantindo melhor rastreabilidade e qualidade de soldagem repetida. Ideal para fabricação de eletrônicos, atende mais de 1.600 clientes em 72 países, ajudando-os a otimizar a produção do início ao fim. Equipada com um recipiente de solda de titânio e válvulas de jato alemãs, esta máquina de solda seletiva por onda garante estabilidade e precisão para todas as tarefas de soldagem.
| Lista de equipamentos de linha DIP
As máquinas de solda por onda de alta eficiência apresentam um sistema de aplicação de fluxo de precisão com uma válvula alemã de injeção de pulso de alta frequência. Esta tecnologia fornece pequenos pontos de fluxo com conteúdo sólido inferior a 10%, garantindo uma aplicação precisa e limpa. O bico, montado em plataforma XY com precisão de repetição de 0,02 mm, minimiza o desperdício e melhora a qualidade da soldagem. Apoiado por um tanque de pressão e componentes pneumáticos SMC, este sistema mantém o fornecimento de fluxo estável, tornando-o ideal para tarefas complexas de soldagem PCB.
A otimização eficiente do pré-aquecimento é um recurso de destaque dessas máquinas de solda seletiva por onda. Equipado com pré-aquecimento inferior ajustável e um aquecedor IR na parte superior, o sistema maximiza a área de pré-aquecimento para distribuição uniforme de calor. O design versátil de algodão para alta temperatura garante estabilidade de temperatura, enquanto o design do plug-in de manutenção permite manutenção sem ferramentas. Esta configuração reduz o tempo de aquecimento para cerca de 15 minutos, aumentando a produtividade das operações da máquina de solda por onda EMS.
A tecnologia avançada de soldagem em máquinas de solda por onda de alta eficiência garante desempenho superior. A bomba eletromagnética fornece picos de solda estáveis e confiáveis, enquanto o recipiente de solda de titânio evita vazamentos e aquece rapidamente com um aquecedor de ferro fundido. Um sistema de aquecimento on-line N2 melhora a umectação da solda e reduz a escória, apoiado por configurações controladas por software para temperatura, altura de onda e calibração. Essa tecnologia oferece resultados consistentes para produção de alto volume.
O design de transmissão durável dessas máquinas de solda seletiva por onda utiliza perfis de materiais especiais e um sistema de rolos de três partes para estabilidade. Trilhos personalizados espessados suportam cargas de até 20 kg, com um sistema de fixação lateral e superior PCBA garantindo a estabilidade da placa. Os componentes pneumáticos e motores japoneses aumentam a confiabilidade, enquanto uma zona tampão de transporte evita colisões, tornando-o uma escolha robusta para uso na fabricação a longo prazo.
A integração de controle confiável é alcançada com um sistema de barramento de última geração com módulo PLC+ nessas máquinas de solda por onda ems. Esta configuração garante estabilidade e escalabilidade, atendendo aos padrões CE e suportando projetos da Indústria 4.0. Peças elétricas globais de alta qualidade e cabos de rede Cat-6 fornecem comunicação rápida e respostas sensíveis, permitindo controle preciso sobre todos os parâmetros de soldagem para desempenho consistente.
A interface operacional fácil de usar das máquinas de solda por onda de alta eficiência apresenta um modo de programação guiada com programação rápida CCD e identificação automática do bico. Ele suporta vários idiomas, como chinês, inglês e japonês, com visualização de dados em tempo real e comutação com um botão para monitoramento CCD. Este design intuitivo, combinado com programação de imagens e verificação inteligente de coordenadas, simplifica a operação e melhora a eficiência para todos os usuários.
| Especificação
| Máquina de solda de onda seletiva on-line | ||||
| Modelo | I.C.TSS540 | I.C.TSS550 | I.C.TSS550P1 | I.C.T SS550P2 |
| Modular on-line | Spray + Pré-aquecimento e Soldagem | Spray + Pré-aquecimento + Soldagem | Spray + Pré-aquecimento + Solda + Solda | Spray + Pré-aquecimento + Solda + Solda+ Solda |
| Sistema de solda | ||||
| Quantidade de bicos | 1 | 1 | 2 | 3 |
| Quantidade de pote de solda | 1 conjunto | 1 conjunto | 2 conjuntos | 3 conjuntos |
| Pote Duplo (Opção) | N / D | Opção | Opção | Opção |
| Potência do pote de solda | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistema de Fluxo | ||||
| Tanque de armazenamento de fluxo | 1L | 1L | 2L | 2L |
| Suporte de fluxo | Alarme de fluxo, automático | |||
| Pulverizar o bico | Válvula de jato da Alemanha (pulverização pontual e de linha) 1 conjunto | |||
| Tamanho do bico de pulverização | 130um (opção 180um, 210um) | |||
| Velocidade de pulverização | 0 ~ 20mm/s | |||
| Velocidade de movimento do bico de pulverização | 0 ~ 400mm/s | |||
| Sistema de pré -aquecimento | ||||
| Modo de pré -aquecimento | Ar quente e ir | Ar quente e ir | Ar quente e ir | Ar quente e ir |
| Área de pré -aquecimento | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de pré-aquecimento | Ar quente superior: 2, IR inferior: 1 | |||
| Potência de pré-aquecimento inferior | Máx.12kw | |||
| Potência de pré-aquecimento superior | Máx.6kw | |||
| Tempo de aquecimento | Aprox.15min (configuração 150℃) | |||
| Modo de controle | PC+CLP | |||
| Sistema de transporte | ||||
| PCB Tamanho (com acessório) | 120*60~500*500mm | |||
| PCB Substituição | On-line | |||
| PCB Liberação superior | 120mm | |||
| Altura de transporte | 900 ± 20mm | |||
| Largura de transporte | 60 ~ 500mm | |||
| Dimensão: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Peso | Aproximadamente: 800kg | Aproximadamente: 1200kg | Aproximadamente: 1300kg | Aproximadamente: 1500kg |

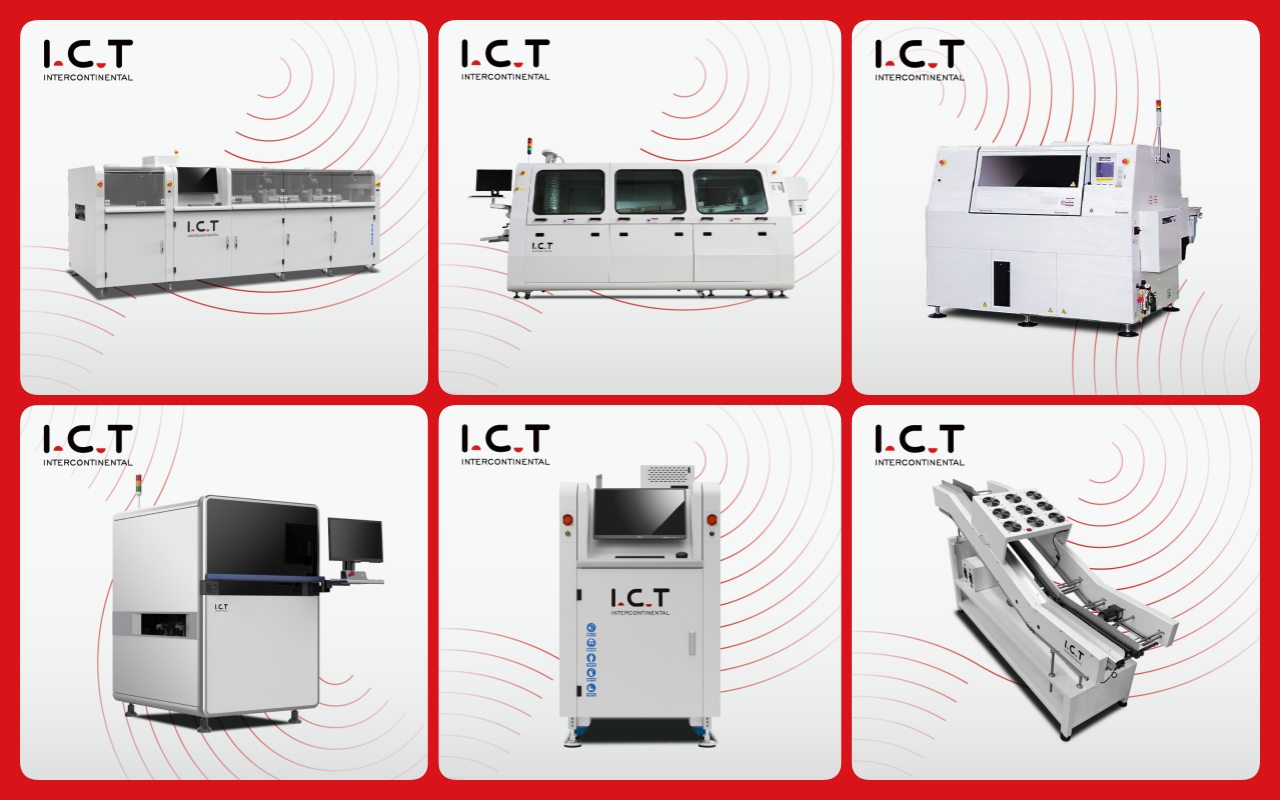

| Lista de equipamentos de linha DIP
Nossa linha de produção DIP oferece ferramentas avançadas para montagem PCB eficiente e precisa. A linha DIP totalmente automatizada inclui uma linha de inserção DIP para posicionamento preciso dos componentes, um carregador de ondas para entrada suave PCB, um descarregador de ondas para saída segura e uma linha de montagem para verificações finais. Esta linha de produção DIP PCB de alta qualidade garante operação estável, inserção THT confiável e montagem econômica, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade para tarefas completas.
| Finalidade do nome do produto | na linha DIP |
|---|---|
Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Verifica a qualidade da solda interna e defeitos ocultos nos componentes THT. | |
Testa o desempenho elétrico e a conectividade do PCB montado. | |
Transporta suavemente através da linha DIP para montagem e inspeção eficientes. |
| Vídeo de sucesso do cliente
Os engenheiros da I.C.T viajaram para o México para fornecer suporte técnico a vários clientes, prestando serviços para linhas de revestimento, máquinas de solda por onda Acrab350/Acrab450 e máquina de solda seletiva SS540. Um cliente, um fabricante de eletrônicos automotivos que usava o Acrab350, produziu dois tipos diferentes de PCBA com acessórios exclusivos, demonstrando a flexibilidade da máquina.
Nossa equipe garantiu uma instalação perfeita e desempenho otimizado, atendendo aos altos padrões do cliente. Um vídeo com feedback positivo de um cliente de soldagem seletivo destaca sua satisfação com a confiabilidade e eficiência do SS540, refletindo o compromisso da I.C.T com suporte global e serviço de qualidade.
| Serviço Profissional e Treinamento
I.C.T oferece serviço e treinamento abrangentes para nossas máquinas de solda por onda de alta eficiência. Nossa equipe fornece instalação, manutenção e suporte técnico para garantir o bom funcionamento. As sessões de treinamento abrangem configuração da máquina, ajustes de parâmetros e solução de problemas, ajudando os operadores a maximizar a eficiência.
Com mais de 25 anos de experiência, apoiamos clientes em todo o mundo, oferecendo crescimento a longo prazo através de atualizações regulares e otimização de processos. Nosso objetivo é fornecer soluções de risco zero, garantindo que sua linha de produção funcione sem preocupações.
| Elogios do cliente
Os clientes adoram nossas máquinas de solda por onda de alta eficiência por seu excelente desempenho. Eles elogiam nossos engenheiros por sua instalação especializada e habilidades rápidas de resolução de problemas. A confiabilidade e a qualidade da soldagem do equipamento recebem notas altas, enquanto a embalagem durável garante uma entrega segura. Os clientes também apreciam nossa resposta rápida aos problemas, tornando a I.C.T um parceiro confiável em seu processo de fabricação.
| Certificações da Indústria
As máquinas de solda por onda de alta eficiência da I.C.T são certificadas com os padrões CE, RoHS e ISO9001, garantindo segurança e qualidade superiores. Também detemos diversas patentes para nossos designs inovadores, refletindo nosso compromisso com a excelência. Estas certificações garantem que nossos produtos atendem aos requisitos globais de fabricação, fornecendo aos clientes soluções confiáveis e ecológicas.
| Sobre I.C.T Empresa e Fábrica
I.C.T é um fornecedor líder de soluções de fabricação eletrônica com mais de 25 anos de experiência. Com sede em Dongguan, China, nossa fábrica ocupa 12.000 m² e emprega 89 funcionários, incluindo 20 engenheiros. Lidamos com pesquisa, desenvolvimento e produção internamente, atendendo a mais de 1.600 clientes em 72 países. Nosso rápido crescimento e rigorosos sistemas de controle de qualidade garantem padrões elevados. Com um fundo registrado de US$ 30 milhões, mantemos um sistema robusto de gestão de qualidade, fornecendo máquinas de solda por onda confiáveis e de alta eficiência em todo o mundo.
