I.C.T-Série OFM
I.C.T
| Quantidade: | |
|---|---|

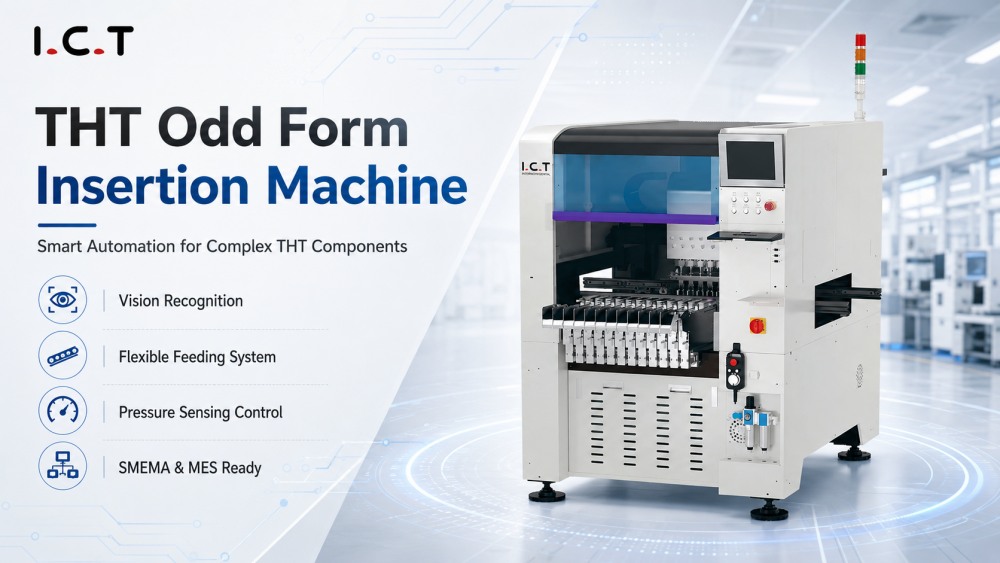

O I.C.T Máquina de inserção de formulários ímpares é uma solução inovadora e de alto desempenho projetada para enfrentar os desafios da inserção de componentes com formatos especiais na montagem PCB. Combinando velocidade, versatilidade e eficiência, esta máquina garante uma integração perfeita na sua linha de produção sem comprometer a produtividade geral. Com design modular e tecnologia de ponta, a máquina de inserção de formas estranhas I.C.T foi construída para oferecer valor a longo prazo, proporcionando flexibilidade e confiabilidade incomparáveis.
※ PCB tamanho: 70*70-300*500mm
※ Cabeça de inserção: 2/4/6
※ Banco Alimentador: Lado Simples / Duplo
※ Tamanho do componente Mas: φ50 (35*35) mm;
※ Método de seleção de componentes: Bocal / Braçadeira
※ Ângulo de inserção: 0-360°
※ Precisão CPK:±0,05 mm
1. Programação Avançada e Compartilhamento de Dados
Programação offline: simplifique a configuração com software de programação plug-in que funciona em qualquer computador externo.
Compartilhamento de dados: compartilhe programas de máquina e dados de produção (tamanho PCB, coordenadas de componentes) entre dispositivos para agilizar as operações.
2. Precisão e eficiência
Calibração Inteligente: Melhore a precisão usando algoritmos de precisão e correção inteligente de erros.
Resultados do teste CPK: Obtenha precisão excepcional com valores de CPK variando de 1,0 a 1,67.
Vários algoritmos para identificação de componentes: Garanta análises corretivas de alta precisão para uma variedade de componentes de formatos estranhos.
3. Manuseio flexível de componentes
Suporte para vários alimentadores, incluindo alimentadores axiais, radiais, de bandeja e de tubo.
Adaptável para conectores, transformadores, interruptores, bobinas e muito mais.

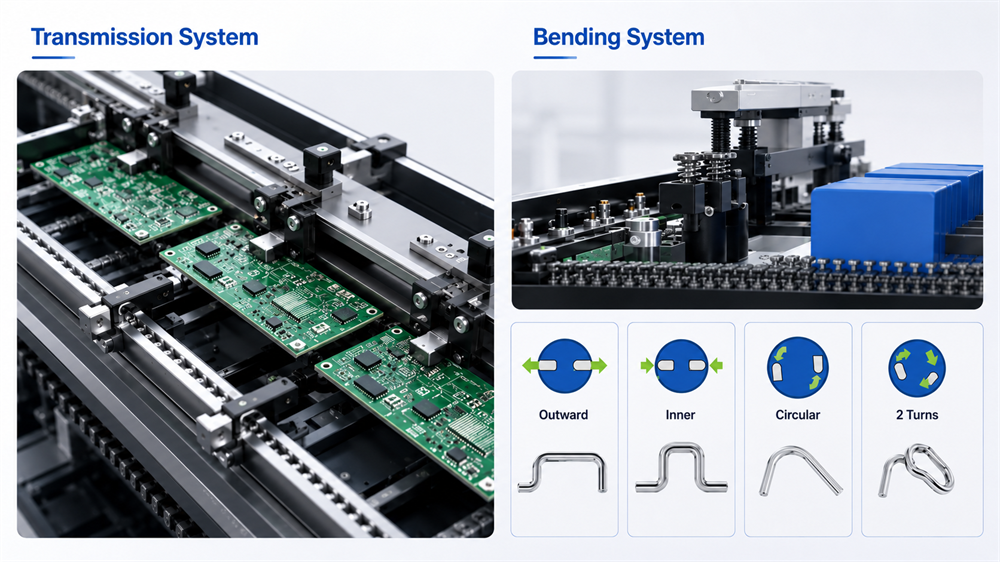

Módulo de pé dobrado de inserção opcional para maior confiabilidade de soldagem.
4. Design modular e compacto
Estrutura modular para produção escalável.
As dimensões compactas da unidade maximizam a eficiência do chão de fábrica.

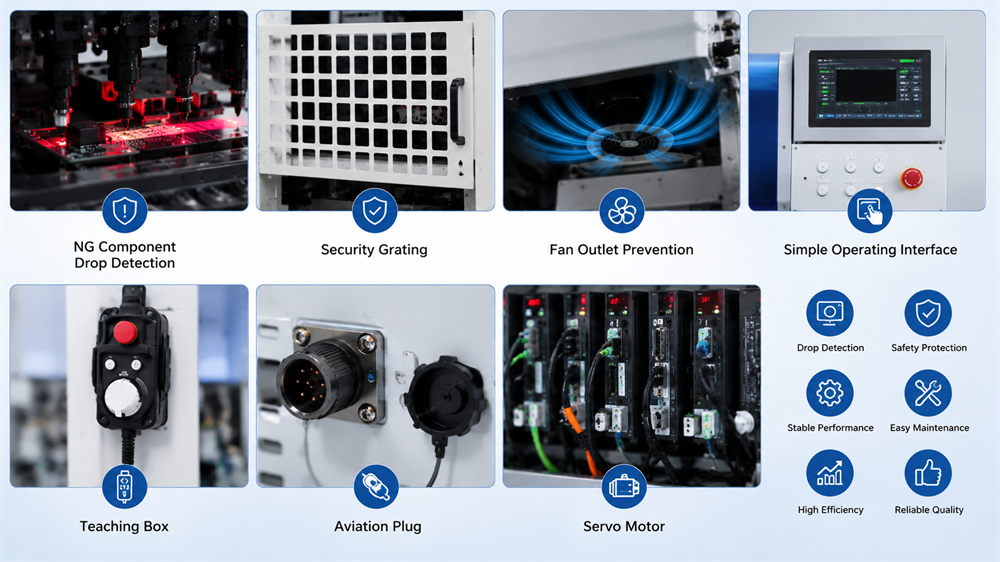

Outros recursos:
A máquina de inserção de formas ímpares I.C.T foi projetada para lidar com uma variedade de componentes de formatos especiais, incluindo conectores, transformadores e muito mais. Com seus alimentadores especializados, pode acomodar uma ampla gama de materiais, garantindo inserção eficiente e de alta velocidade.

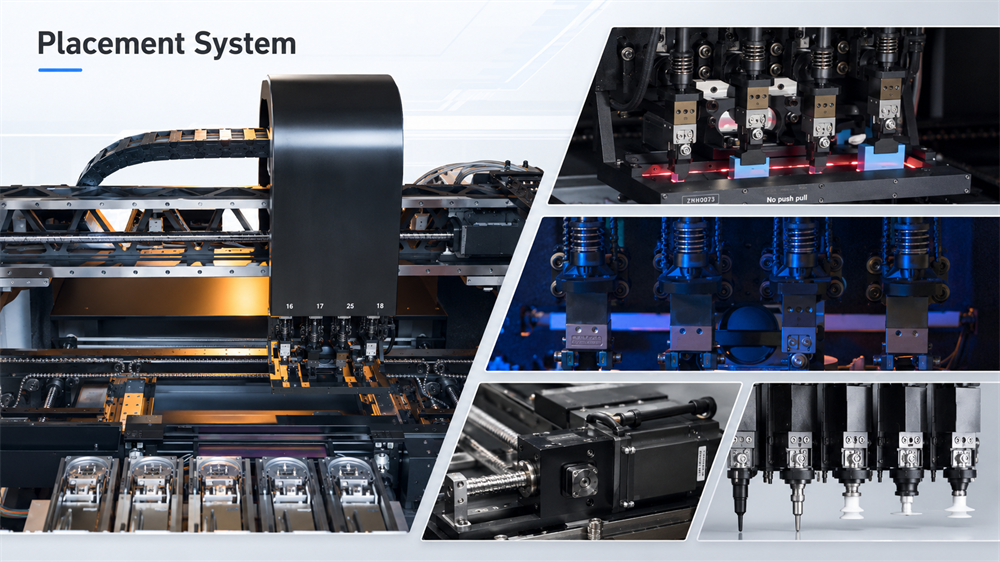

Aplicação de braçadeira especial:
Para se adaptar à diversidade de originais com formatos especiais, de acordo com o formato das diferentes peças, o bico e a pinça mais adequados são projetados para fornecer garantia para máquinas plug-in de alta velocidade.
Com bicos e garras personalizados para inserção de alta velocidade e alta precisão, esta máquina garante desempenho ideal para diversos componentes de formatos especiais.
| Modelo | OFM-2 | OFM-4 | OFM-4D | OFM-6 | OFM-6D |
| Cabeça de inserção | 2 | 4 | 4 | 6 | 6 |
| Dimensões: mm | 1050*1680*1870 | 1300*1700*2000 | 1550*1900*2100 | 1550*1900*2100 | 1300*1700*2000 |
| Peso | 1250KG | 1650kg | 1750KG | 1800kg | 1730kg |
| Sistema Operacional | Windows | ||||
| Banco Alimentador | Lado Único | Lado Duplo | Lado Único | Lado Duplo | |
| Grade de segurança (porta) | Configuração padrão | ||||
| Fornecimento de ar | 0,5-0,65 MPa (ANR) | ||||
| Potência máxima | 4,5 kW | 5,4 kW | 6,3 kW | 6,3 kW | 5,4 kW |
| Tamanho máximo do componente | φ50 (35*35) mm | φ50 (35*35) mm | Φ30 (17*17) mm | ||
| Altura do Componente | ≤25 mm | ≤30 mm | ≤25 mm | ≤30 mm | ≤20 mm |
Seleção de Componentes Método | Bocal / Braçadeira | ||||
Velocidade / Um Componente | 0,8S | 0,7S | 0,7S | 0,6S | 0,6S |
| Precisão CPK≥1,0 | ±0,05 mm | ||||
| Inserir energia | ≤29,4N | ≤98N | ≤29,4N | ≤29,4N | ≤29,4N |
Inserir componente Objeto | Conector, interruptor, bobinas de transformador de soquete, portas, capacitores, resistores, IC, etc. | ||||
| PCB Tamanho (C*L) | 70*70~ 300*500mm | 70*70~ 410*500mm | 70*70~ 450*400mm | 70*70~ 410*350mm | 70*70~ 410*350mm |
PCB Espessura | 0,6~2mm | ||||
| Transportador SMT Tipo | Corrente | Cinto | |||
| Direção | L para R (opcional R para L) | ||||
| Seção Transportador SMT | 3 | ||||
| SMEMA | Configuração padrão | ||||
| * I.C.T continua trabalhando em qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio. | |||||
Mais detalhes, por favor Contato I.C.T Agora.

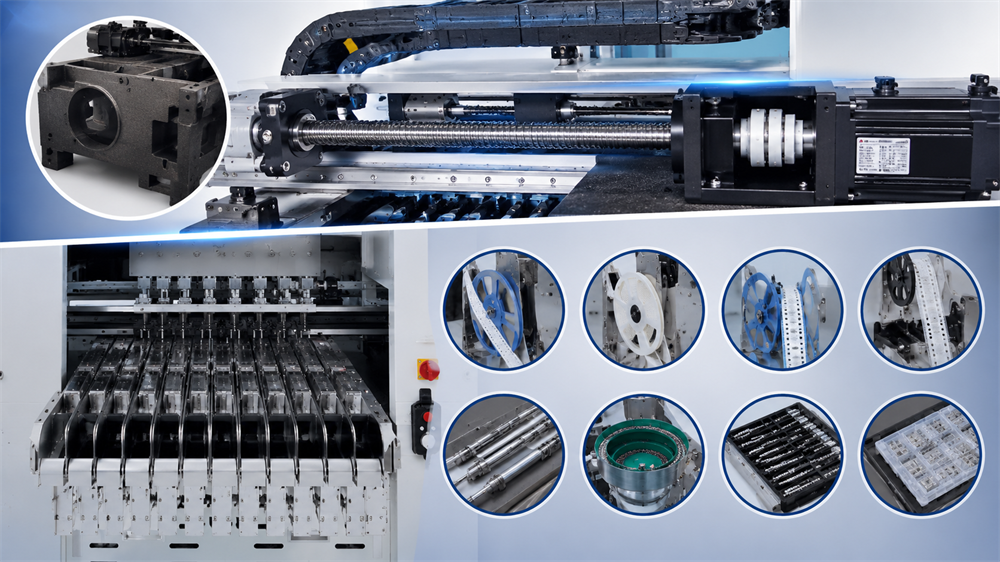

Escolha entre uma ampla variedade de tipos de alimentadores para atender às suas necessidades de produção:
Materiais adequados | Materiais adequados | Materiais adequados |
Alimentador de fita axial | Materiais de trança horizontal de chumbo | Resistores, capacitores, fusíveis |
Alimentador de fita radial | Materiais de trança de chumbo vertical | Capacitores, LEDs |
Alimentador de bandeja | Materiais de entrada de paletes | CIs, transformadores, bobinas |
Alimentador de Tubo | Materiais de carregamento de tubos | Conectores VGA, relés, transformadores |
Alimentador de tigela | Materiais recebidos em massa | USBs, conectores HDMI, LEDs |
Todos os sistemas de alimentação são personalizáveis para atender a requisitos específicos de produção.
Por que escolher a máquina de inserção de formulários ímpares I.C.T?
1. Flexibilidade incomparável
O design modular permite adaptar sua linha de produção às necessidades em evolução, garantindo valor e ROI a longo prazo.
2. Alta eficiência
Obtenha até 0,6 segundos por inserção de componente, maximizando o rendimento sem comprometer a qualidade.
3. Suporte Global
Com o serviço pós-venda abrangente da I.C.T, você tem garantia de instalação, treinamento e suporte técnico perfeitos em todo o mundo.
Eleve seu processo de montagem PCB com o I.C.T Máquina de inserção de formulários ímpares. Contate-nos hoje para uma consulta ou um orçamento personalizado.
