I.C.T-SS530
I.C.T
| Quantidade: | |
|---|---|

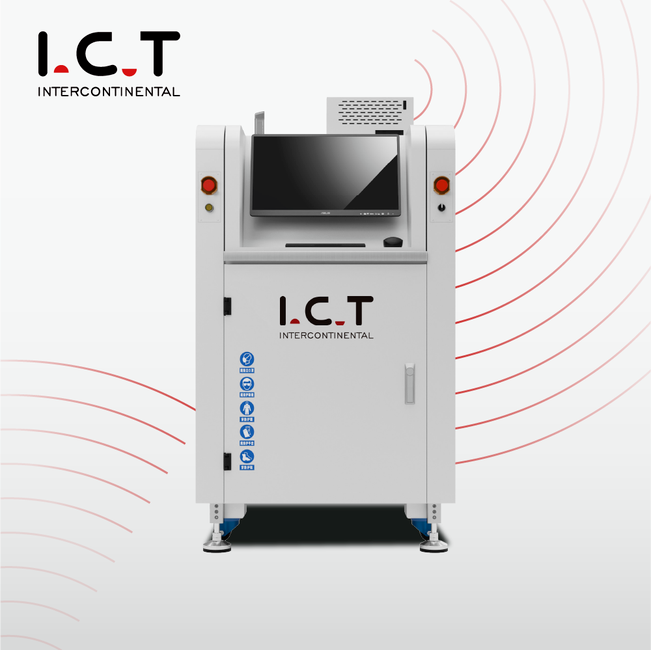

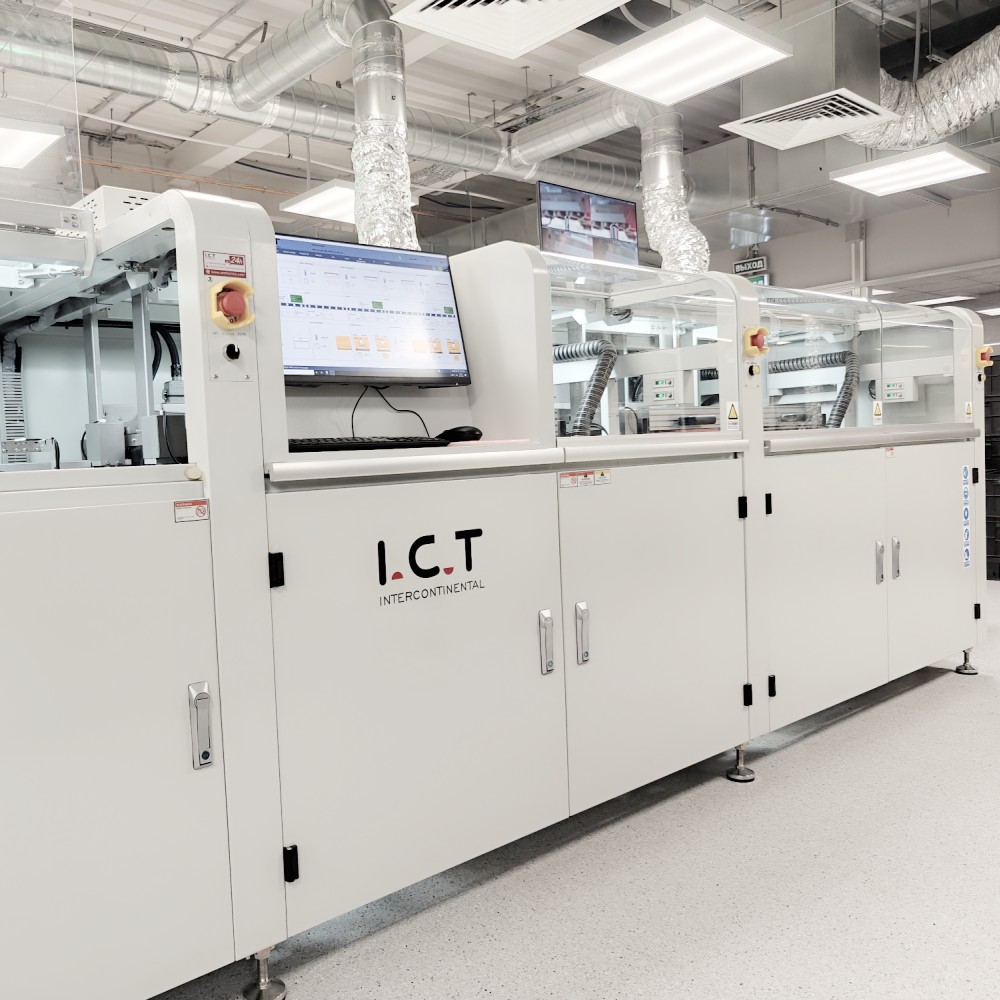

| Máquina de solda de onda seletiva em linha SS530
A máquina de solda por onda seletiva em linha SS530/550, fabricada por I.C.T na China, é a melhor escolha para soldagem eficiente através de furos em PCBs. Projetado para produção de alto volume, ele mantém a estabilidade enquanto move a plataforma de pulverização e solda, garantindo precisão para indústrias como automotiva e de fornecimento de energia. O controle total do PC permite definir e salvar caminhos, temperaturas e detalhes de fluxo, oferecendo excelente rastreabilidade. Seu sistema modular SMEMA se adapta a qualquer linha, com calibração automática de ondas e alinhamento CCD mantendo alta qualidade. Como um sistema compacto de soldagem por onda seletiva em linha, ele economiza espaço e oferece desempenho confiável. Os 26 anos de experiência da I.C.T fazem dela uma solução global confiável.
| Lista de equipamentos de linha DIP

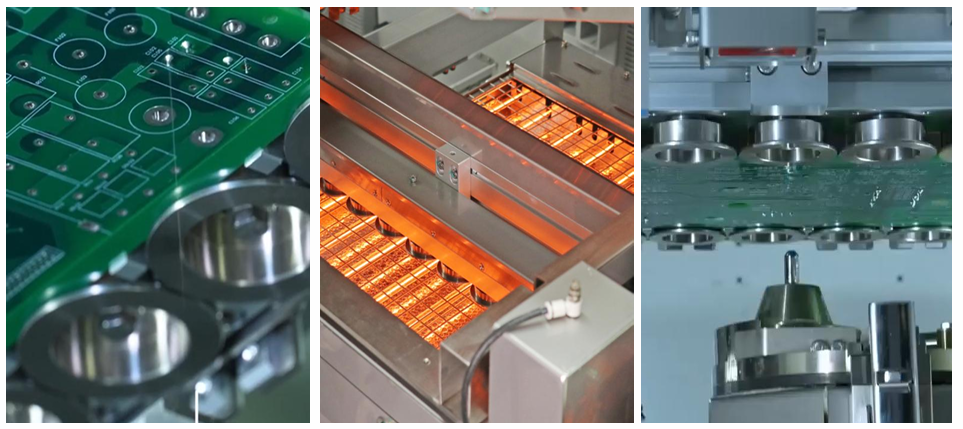

A Máquina de Solda por Onda Seletiva PCB possui um sistema de fluxo inteligente para uma aplicação perfeita. Ele usa uma válvula de pulso alemã de alta frequência para pulverizar pequenos pontos de fluxo com conteúdo sólido inferior a 10%, reduzindo o desperdício. Uma bandeja coleta resíduos para facilitar a limpeza e o bico em uma plataforma XY atinge uma precisão de 0,02 mm. Os tanques de pressão mantêm o fluxo de fluxo estável, com peças japonesas SMC garantindo uma operação suave. Os medidores visuais na parte frontal simplificam as verificações, tornando-o ideal para linhas movimentadas que precisam de resultados claros e consistentes.
O sistema de pré-aquecimento nesta máquina de solda por onda seletiva em linha prepara as placas de maneira eficaz. Inclui aquecimento IR inferior ajustável e ar quente superior para aquecimento uniforme em uma ampla área, atingindo 150°C em cerca de 15 minutos. As vedações de algodão de alta temperatura aquecem, usando peças de marcas de primeira linha para estabilidade. O design do plug-in não necessita de ferramentas para manutenção, minimizando o tempo de inatividade. Esta configuração garante juntas fortes e erros de corte, perfeita para produção em alta velocidade.
O sistema de soldagem brilha com tecnologia avançada na máquina de solda por onda seletiva em linha. Uma bomba sueca PRECIMETER mantém a onda de solda estável, com software controlando a temperatura e o fluxo de N2. A panela de aço inoxidável com revestimento anticorrosivo (ou opção de titânio) aquece rapidamente com ferro fundido, enquanto o N2 reduz a escória para juntas limpas. Ele lida com componentes difíceis, como equipamentos militares, proporcionando sempre soldas de alta confiabilidade.
O sistema de transmissão garante fluxo suave PCB neste sistema compacto de soldagem de onda seletiva em linha. Construída com perfis e roletes resistentes, suporta cargas de até 20kg com pinças laterais e superiores. Os motores japoneses conduzem-no a 900 mm de altura, ajustando-se às linhas SMEMA com zero colisões. As trocas on-line mantêm a produção em movimento, tornando-a flexível para layouts de fábrica restritos.
O controle é sólido na máquina de solda por onda seletiva PCB com um sistema Keyence PLC que atende aos padrões CE e Indústria 4.0. As peças globais e os cabos Cat-6 garantem uma comunicação rápida e estável, aumentando a capacidade conforme necessário. Ele rastreia os dados de cada execução, ajudando a detectar problemas antecipadamente. Essa configuração opera a máquina sem problemas, atendendo às demandas de produção modernas.
O sistema operacional torna esta máquina de solda por onda seletiva em linha fácil de usar. A programação guiada do CCD acelera a configuração, com modo de imagem para verificações de coordenadas e monitoramento em tempo real com um clique. Escolha chinês, inglês ou outros idiomas e conecte-se ao MES para atualizações de WiFi. Os dados rastreiam cada ponto de solda, reduzindo o tempo de treinamento para novos usuários em oficinas com ritmo acelerado.
| Especificação
| Máquina de solda de onda seletiva on-line | ||||
| Modelo | I.C.TSS540 | I.C.TSS550 | I.C.TSS550P1 | I.C.T SS550P2 |
| Modular on-line | Spray + Pré-aquecimento e Soldagem | Spray + Pré-aquecimento + Soldagem | Spray + Pré-aquecimento + Solda + Solda | Spray + Pré-aquecimento + Solda + Solda+ Solda |
| Sistema de solda | ||||
| Quantidade de bicos | 1 | 1 | 2 | 3 |
| Quantidade de pote de solda | 1 conjunto | 1 conjunto | 2 conjuntos | 3 conjuntos |
| Pote Duplo (Opção) | N / D | Opção | Opção | Opção |
| Potência do pote de solda | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistema de Fluxo | ||||
| Tanque de armazenamento de fluxo | 1L | 1L | 2L | 2L |
| Suporte de fluxo | Alarme de fluxo, automático | |||
| Pulverizar o bico | Válvula de jato da Alemanha (pulverização pontual e de linha) 1 conjunto | |||
| Tamanho do bico de pulverização | 130um (opção 180um, 210um) | |||
| Velocidade de pulverização | 0 ~ 20mm/s | |||
| Velocidade de movimento do bico de pulverização | 0 ~ 400mm/s | |||
| Sistema de pré -aquecimento | ||||
| Modo de pré -aquecimento | Ar quente e ir | Ar quente e ir | Ar quente e ir | Ar quente e ir |
| Área de pré -aquecimento | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de pré-aquecimento | Ar quente superior: 2, IR inferior: 1 | |||
| Potência de pré-aquecimento inferior | Máx.12kw | |||
| Potência de pré-aquecimento superior | Máx.6kw | |||
| Tempo de aquecimento | Aprox.15min (configuração 150℃) | |||
| Modo de controle | PC+CLP | |||
| Sistema de transporte | ||||
| PCB Tamanho (com acessório) | 120*60~500*500mm | |||
| PCB Substituição | On-line | |||
| PCB Liberação superior | 120mm | |||
| Altura de transporte | 900 ± 20mm | |||
| Largura de transporte | 60 ~ 500mm | |||
| Dimensão: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Peso | Aproximadamente: 800kg | Aproximadamente: 1200kg | Aproximadamente: 1300kg | Aproximadamente: 1500kg |
| Lista de equipamentos de linha DIP
Nossa linha de produção DIP oferece ferramentas avançadas para montagem PCB eficiente e precisa. A linha DIP totalmente automatizada inclui uma linha de inserção DIP para posicionamento preciso dos componentes, um carregador de ondas para entrada suave PCB, um descarregador de ondas para saída segura e uma linha de montagem para verificações finais. Esta linha de produção DIP PCB de alta qualidade garante operação estável, inserção THT confiável e montagem econômica, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade para tarefas completas.
| Finalidade do nome do produto | na linha DIP |
|---|---|
Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Verifica a qualidade da solda interna e defeitos ocultos nos componentes THT. | |
Testa o desempenho elétrico e a conectividade do PCB montado. | |
Transporta suavemente através da linha DIP para montagem e inspeção eficientes. |
| Vídeo de sucesso do cliente
Os engenheiros da I.C.T visitaram uma empresa europeia de baterias automotivas para dar suporte à máquina de solda por onda seletiva em linha SS550. O vídeo mostrou sua configuração de 4 cilindros, pulverizando o fluxo com precisão e soldando com ondas constantes. A calibração automática manteve as alturas perfeitas e o aquecimento N2 cortou a escória para juntas limpas. O treinamento e as demonstrações no local atingiram altas velocidades, com as baterias do cliente apresentando qualidade superior. O atendimento rápido de I.C.T transformou a visita em um impulso à produção, ganhando notas altas da equipe.
| Atendimento e treinamento especializado

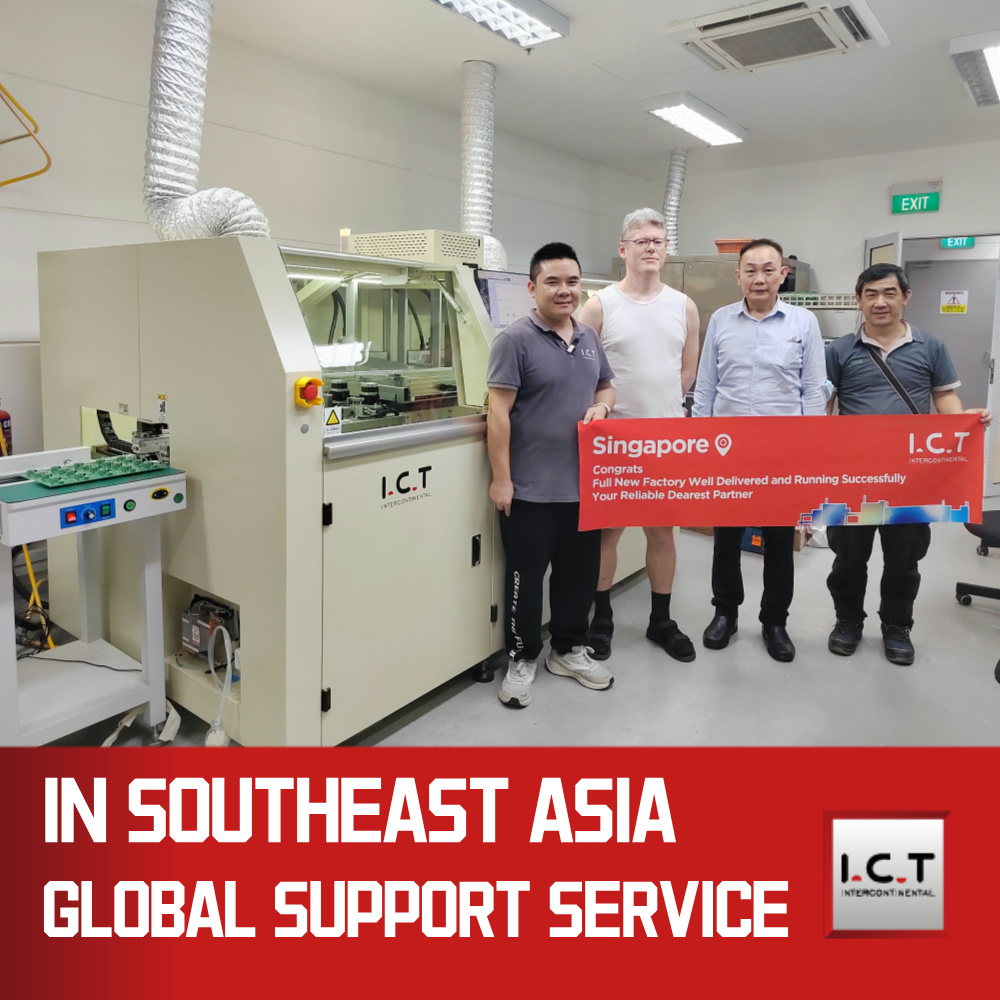

I.C.T oferece suporte completo para a máquina de solda por onda seletiva em linha com instalações no local e ajuda 24 horas por dia, 7 dias por semana. Nossos engenheiros treinados cuidam de configurações, correções e ajustes, enquanto o treinamento cobre noções básicas de operação e manutenção. Suporte remoto e dicas regulares se adaptam às suas necessidades. Com 26 anos em SMT, otimizamos sua linha para eficiência. Os planos de longo prazo incluem check-ups, garantindo que você cresça conosco sem preocupações.
| Feedback do cliente

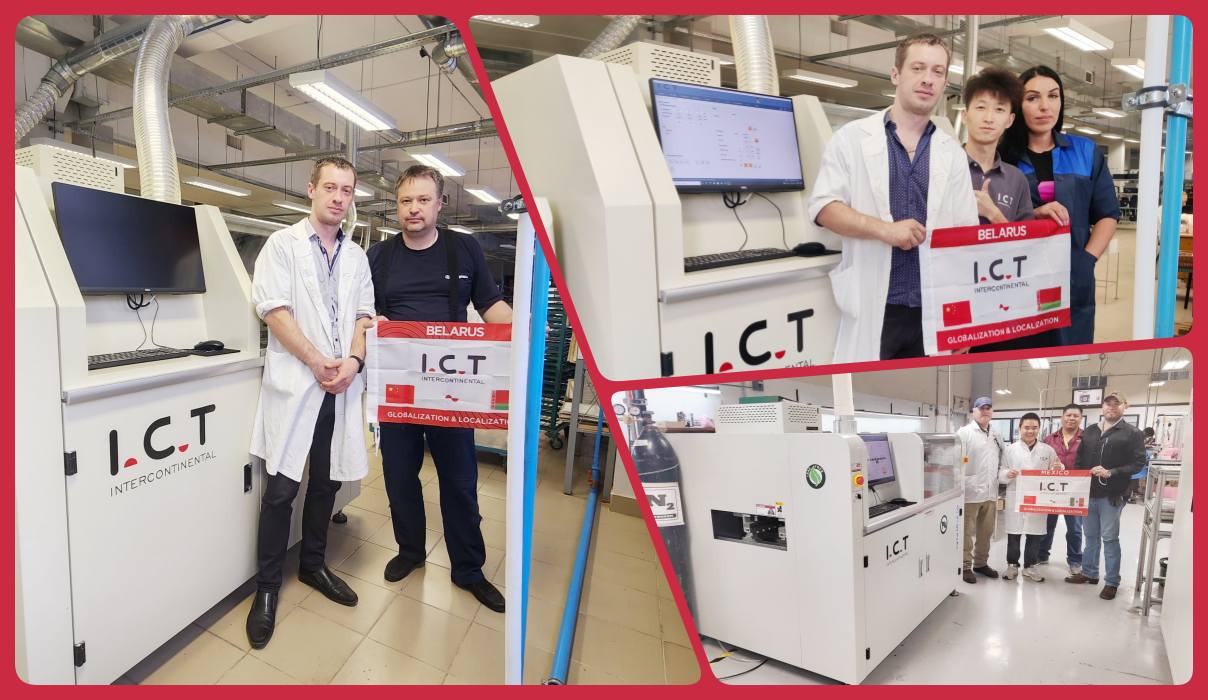

Os clientes elogiam os engenheiros da I.C.T por sua experiência e soluções rápidas na máquina de solda por onda seletiva em linha - sempre corretas. A soldagem constante e as altas taxas de passagem da máquina se destacam, com embalagens seguras e compactas garantindo a entrega. Respostas rápidas aos problemas mantêm as linhas funcionando, com um usuário dizendo: 'A velocidade da sua equipe é incomparável.' Isso gera uma forte confiança em I.C.T.
| Certificações da Indústria
A máquina de solda por onda seletiva em linha possui certificações CE, RoHS e ISO9001, atendendo aos padrões globais de segurança e qualidade. As patentes de I.C.T sobre tecnologia de ondas e sistemas de fluxo mostram inovação. Essas credenciais comprovam nosso compromisso com equipamentos confiáveis e ecológicos nos quais você pode confiar em todo o mundo.
| Sobre I.C.T Empresa e Fábrica
I.C.T lidera SMT com P&D interno e três fábricas, crescendo para 89 funcionários em 26 anos. Atendemos mais de 1.600 clientes em 72 países, desde linhas automotivas até LED, com testes rigorosos e sistemas de qualidade. Nosso sistema compacto de soldagem por onda seletiva em linha se adapta a qualquer espaço, com suporte global. Inovamos diariamente, construindo parcerias de valor cruzado para o sucesso da sua fábrica.
