I.C.T-SS330/SS430/SS540/SS550
I.C.T
| Quantidade: | |
|---|---|

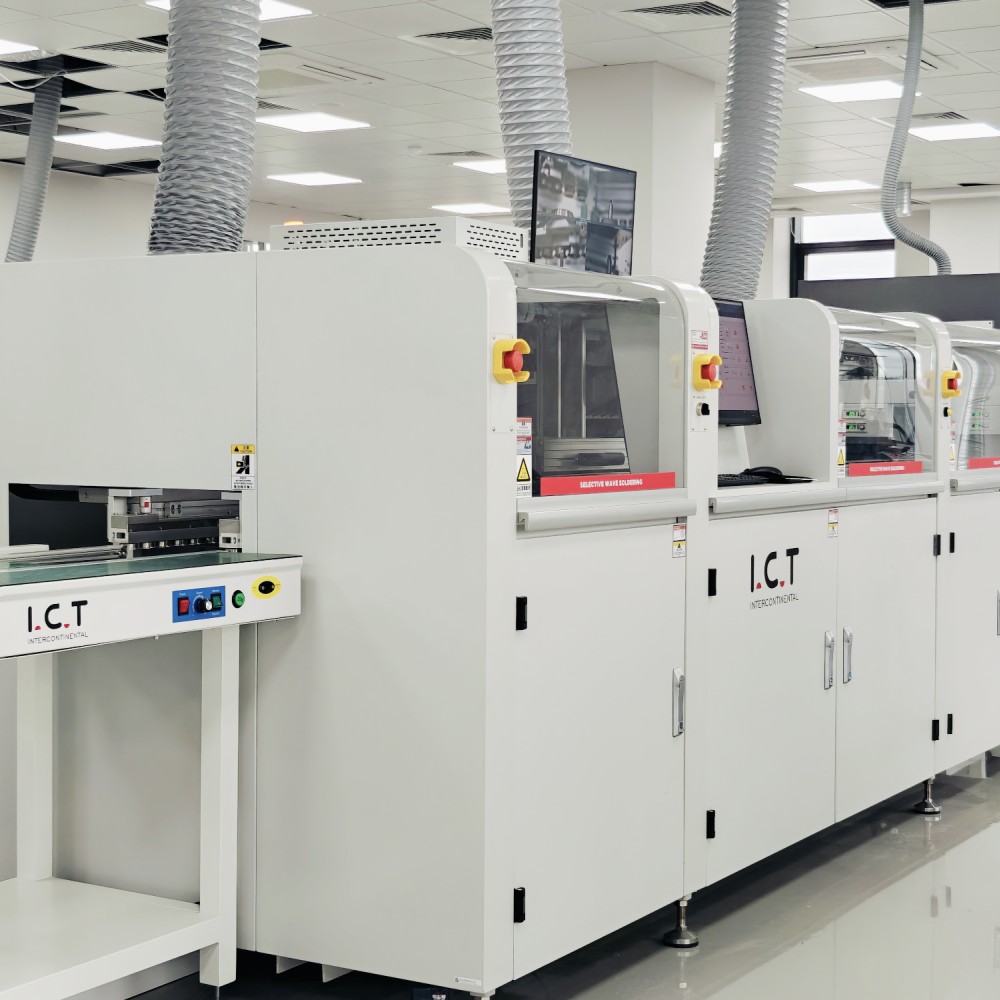

| Visão geral da máquina de onda de solda seletiva
Projetada e construída na China, a máquina de solda por onda seletiva I.C.T é a máquina de solda por onda off-line Select definitiva para produção PCBA flexível e de alto volume. O PCB permanece perfeitamente estacionário enquanto a plataforma leve de alumínio fundido - alimentada por servos Panasonic e trilhos lineares de precisão - move fluxo e cabeçotes de solda com velocidade silenciosa e precisão submilimétrica. O aquecimento em linha com nitrogênio proporciona juntas com brilho espelhado e quase nenhuma escória. Cada parâmetro é definido e salvo em uma interface intuitiva do Windows para repetibilidade à prova de balas. A calibração automática de ondas, o monitoramento CCD em tempo real, a válvula de jato alemã e o potenciômetro de titânio tornam esta máquina de soldagem seletiva por ondas a solução autônoma perfeita que mantém os rendimentos altíssimos e o retrabalho inexistente.
| Lista de equipamentos de linha DIP
Uma válvula alemã de jato de alta frequência dispara pequenos pontos de fluxo uniforme com sólidos abaixo de 10%. O tanque de pressão e o medidor de vazão de precisão mantêm a entrega estável, independentemente do nível do tanque. O bocal monta uma plataforma XY repetível até 0,02 mm. Os resíduos caem em uma bandeja deslizante para limpeza instantânea. Todos os sistemas pneumáticos são SMC japoneses premium, medidores diretamente na superfície para verificações visuais rápidas. Uma bomba automática alimenta o fluxo sem interrupção. Este sistema proporciona uma cobertura limpa e repetível a cada ciclo na máquina de onda de soldagem seletiva.
IR inferior totalmente ajustável vem como padrão; top IR ou convecção de ar quente opcional. O design aberto maximiza a transferência de calor enquanto o isolamento espesso mantém temperaturas estáveis. Elementos de aquecimento e motores premium de líderes globais funcionam sem problemas durante anos. Tudo é plug-and-play – não são necessárias ferramentas para manutenção. As placas saem uniformemente ativadas e sem estresse, perfeitamente prontas para juntas perfeitas na máquina de solda por onda off-line Select.
A bomba eletromagnética alemã produz um pico de onda ultraconsistente. Disque temperatura, fluxo de N2, altura e calibração automática diretamente na tela. A panela de titânio com aquecedor externo de ferro fundido aquece rapidamente e nunca vaza. O nitrogênio em linha proporciona juntas brilhantes e praticamente nenhuma escória. O CCD em tempo real registra 900 horas de vídeo rastreável. Eixos XYZ selados de alta velocidade, detecção de ondas a laser e limpeza automática do bico mantêm a máquina de ondas de solda seletiva funcionando 24 horas por dia, 7 dias por semana, sem soluços.
Trilhos perfilados resistentes e transportador de rolos de três seções movem as placas de maneira suave e suave. Os grampos laterais e superiores travam o PCBA imóvel durante cada etapa. Os trilhos espessos suportam cargas de 20 kg com facilidade. Os módulos de acionamento de precisão posicionam as placas perfeitamente desde o fluxo até a solda. Todo o transporte é projetado para produção ininterrupta na máquina de solda por onda off-line Select.
O PLC com certificação CE e a arquitetura de barramento de alta velocidade atendem aos padrões da Indústria 4.0. A fiação Cat-6 e os melhores componentes eletrônicos da categoria oferecem resposta extremamente rápida e confiabilidade total. A programação guiada, o reconhecimento automático de bicos, as edições baseadas em imagens, a visualização ao vivo com um clique e o suporte multilíngue facilitam a configuração. A rastreabilidade total mantém a qualidade garantida em cada máquina de onda de solda seletiva.
O modo guiado passo a passo, a identificação automática do bico, a correção inteligente de imagem, os painéis em tempo real e a comutação CCD ao vivo com um botão facilitam a operação. Suporta chinês, inglês, japonês, russo e muito mais. MES integrado, Wi-Fi, acesso remoto, alertas de voz e luzes personalizáveis mantêm os operadores totalmente no controle da máquina de solda por onda off-line Select.
| Especificação
| Máquina de solda de onda seletiva on-line | ||||
| Modelo | I.C.TSS540 | I.C.TSS550 | I.C.TSS550P1 | I.C.T SS550P2 |
| Modular on-line | Spray + Pré-aquecimento e Soldagem | Spray + Pré-aquecimento + Soldagem | Spray + Pré-aquecimento + Solda + Solda | Spray + Pré-aquecimento + Solda + Solda+ Solda |
| Sistema de solda | ||||
| Quantidade de bicos | 1 | 1 | 2 | 3 |
| Quantidade de pote de solda | 1 conjunto | 1 conjunto | 2 conjuntos | 3 conjuntos |
| Pote Duplo (Opção) | N / D | Opção | Opção | Opção |
| Potência do pote de solda | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistema de Fluxo | ||||
| Tanque de armazenamento de fluxo | 1L | 1L | 2L | 2L |
| Suporte de fluxo | Alarme de fluxo, automático | |||
| Pulverizar o bico | Válvula de jato da Alemanha (pulverização pontual e de linha) 1 conjunto | |||
| Tamanho do bico de pulverização | 130um (opção 180um, 210um) | |||
| Velocidade de pulverização | 0 ~ 20mm/s | |||
| Velocidade de movimento do bico de pulverização | 0 ~ 400mm/s | |||
| Sistema de pré -aquecimento | ||||
| Modo de pré -aquecimento | Ar quente e ir | Ar quente e ir | Ar quente e ir | Ar quente e ir |
| Área de pré -aquecimento | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de pré-aquecimento | Ar quente superior: 2, IR inferior: 1 | |||
| Potência de pré-aquecimento inferior | Máx.12kw | |||
| Potência de pré-aquecimento superior | Máx.6kw | |||
| Tempo de aquecimento | Aprox.15min (configuração 150℃) | |||
| Modo de controle | PC+CLP | |||
| Sistema de transporte | ||||
| PCB Tamanho (com acessório) | 120*60~500*500mm | |||
| PCB Substituição | On-line | |||
| PCB Liberação superior | 120mm | |||
| Altura de transporte | 900 ± 20mm | |||
| Largura de transporte | 60 ~ 500mm | |||
| Dimensão: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Peso | Aproximadamente: 800kg | Aproximadamente: 1200kg | Aproximadamente: 1300kg | Aproximadamente: 1500kg |
| Lista de equipamentos de linha DIP
Nossa linha de produção DIP oferece ferramentas avançadas para montagem PCB eficiente e precisa. A linha DIP totalmente automatizada inclui uma linha de inserção DIP para posicionamento preciso dos componentes, um carregador de ondas para entrada suave PCB, um descarregador de ondas para saída segura e uma linha de montagem para verificações finais. Esta linha de produção DIP PCB de alta qualidade garante operação estável, inserção THT confiável e montagem econômica, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade para tarefas completas.
| Finalidade do nome do produto | na linha DIP |
|---|---|
Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Verifica a qualidade da solda interna e defeitos ocultos nos componentes THT. | |
Testa o desempenho elétrico e a conectividade do PCB montado. | |
Transporta suavemente através da linha DIP para montagem e inspeção eficientes. |
| Vídeo de sucesso do cliente
Um cliente vietnamita que fornece uma marca de câmeras mundialmente famosa visitou nossa fábrica para aceitar sua nova máquina de onda de solda seletiva. Nossos engenheiros realizaram demonstrações ao vivo em suas placas reais, treinaram sua equipe em programação, calibração e cuidados diários e permitiram que eles observassem a formação de juntas perfeitas em tempo real no monitor CCD. A sessão prática deu-lhes 100% de confiança para uma inicialização rápida e tranquila em casa e provou o verdadeiro suporte global de I.C.T.
| Serviço Profissional e Treinamento
Desde instalação e comissionamento prontos para uso até manutenção e atualizações vitalícias, I.C.T oferece cobertura em qualquer lugar do planeta. Vinte engenheiros dedicados cuidam do layout da linha, do ajuste de processos e do treinamento aprofundado, no local ou remotamente. Centros de peças de reposição em vários continentes e resposta 24 horas por dia mantêm sua máquina de solda por onda off-line Select em pico de atividade ano após ano.
| Elogios do cliente
Os clientes elogiam nossos engenheiros pacientes e especialistas que treinam exaustivamente na aceitação e na inicialização. Eles adoram como a máquina de ondas de solda seletiva acerta pontos de fluxo, mantém a altura perfeita das ondas e elimina defeitos com seus controles extremamente simples. A embalagem à prova de balas chega sempre impecável, e os reparos remotos no mesmo dia, além do suporte extremamente rápido no local, fazem do I.C.T o parceiro com quem eles nunca se preocupam.
| Certificações da Indústria
Cada máquina de onda de solda seletiva I.C.T possui CE para segurança, RoHS para conformidade ecológica, ISO9001 para gerenciamento de qualidade e várias patentes em válvulas de jato, bombas e detecção de laser. Essas marcas reconhecidas globalmente provam que você está obtendo um desempenho seguro, ecológico e inovador da Select Offline Wave Soldering Machine, construída de acordo com os mais altos padrões.
| Sobre I.C.T Empresa e Fábrica
Desde 2012, crescemos rapidamente com P&D totalmente interno e uma fábrica de última geração com 12.000 m². Oitenta e nove membros da equipe — incluindo 20 engenheiros — e oito filiais atendem mais de 1.600 clientes em 72 países. Inspeção rigorosa e sistemas de qualidade completos respaldam cada máquina de solda por onda seletiva, enquanto verdadeiras soluções prontas para uso - planejamento, equipamento, treinamento, otimização - ajudam os fabricantes de eletrônicos em todo o mundo a dominar com a máquina de solda por onda off-line Select.
