I.C.T-Q588A I Testador de TIC on-line

O testador ICT é um equipamento de teste automático fundamental que desempenha um papel vital no processo de fabricação de produtos eletrônicos e garante a qualidade e confiabilidade do produto.

Modelo:
I.C.T-Q588A
Marca do Produto:
I.C.T
Código Do Produto:
On-line ICT Tester

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

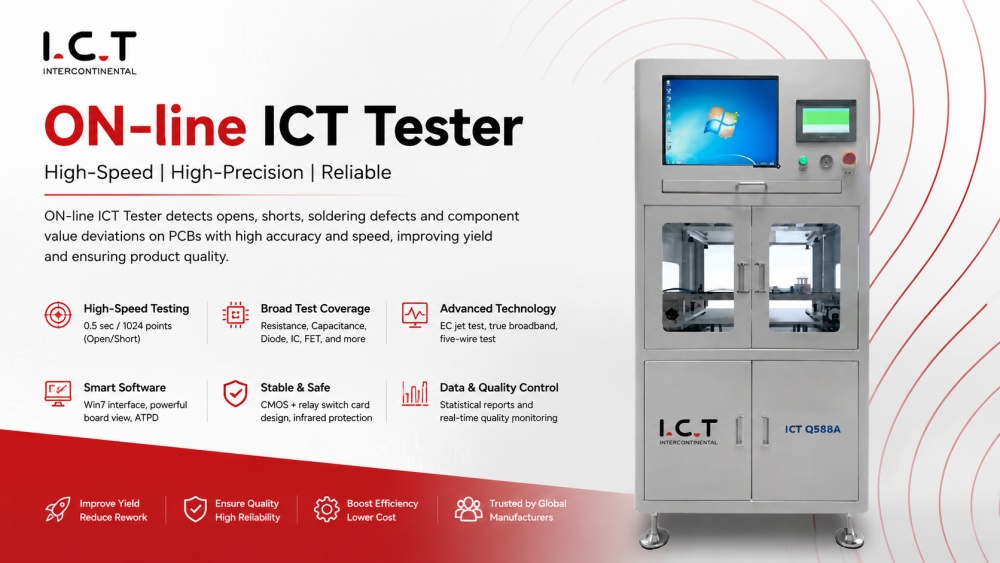

Testador de TIC ON-line I.C.T-Q588A

Visão geral

Testador de TIC ON-line I.C.T-Q588A

Os pontos de teste fora do layout PCB são contatados pela ponta de prova para detectar o circuito aberto, curto-circuito e soldagem de peças, que podem ser divididos em teste de circuito aberto, teste de curto-circuito, teste de resistência, teste de capacitância , teste de diodo, teste de triodo, teste FET, teste de pino IC e outras instalações ausentes e erradas, desvio de valor de parâmetro, soldagem contínua de junta de solda Placa de circuito aberta, curto-circuito e outras falhas, e saída da condição de falha

Recursos do testador de TIC on-line:

Equipado com tecnologia de teste de jato EC
Design de placa de switch CMOS + replay
Verdadeira tecnologia de teste de banda larga
Interface win7 humanizada, operação simples e fácil de usar
Visualização poderosa do quadro
Tecnologia de teste de cinco fios, até quatro componentes terminais podem ser testados
Depuração automática do programa de teste ATPD
Melhore os relatórios de análise estatística e monitore efetivamente a qualidade da produção

Especificações:

Modelo	I.C.T-Q588A
PCB Tamanho	500 mm x 350 mm (PADRÃO)
Pontos de teste	256 pontos padrão (1024 pontos são opcionais)
Cartão de troca	128/pote
Pontos isolados	10 etapas para cada teste, podem aprender automaticamente a isolar
A velocidade do teste	0,5 seg/1024 pontos (aberto/curto) 2ms ~ 40ms/passo (teste de componente)
Faixa de teste	Resistência: 0,05 Ω~ 100M Ω (2 fios) ± 1% - 5% (quatro fios) ± 10m Ω.Capacitância 1pf ~ 40MF ± 2%-5%. Indutância 1uH ~ 50H, ± 2% - 5%. Diodos 0,1 ~ 9V ± 1%-3%. Diodo Zener: 0,1 ~ 15V ± 1%-3%. Transistor: Medição da tensão de saturação VCE em três terminais do valor β do transistor. FET: Teste de três terminais do transistor de efeito de campo VDS, CDs, RD (ligado). Acoplador óptico e disjuntor: quatro terminais para testar sua tensão de condução ou resistência.
Recursos opcionais em destaque	Micro-resistor (tipo quatro fios): Mínimo 50mΩ (quatro fios) ±10mΩ DRMode:Pode medir vazamento paralelo direto de diodo ou IC e soldagem vazia Função da tecla: O programa é suspenso durante o teste da chave e a qualidade da chave é verificada com operação manual. Carimbo automático: teste de equipamento de estampagem automática PASS ou Fail Posicionamento do monitor: Orientação de posicionamento do monitor (shunt PASS ou Fail) Multi-press: Sistema de prensagem múltipla ou dupla Monitoramento da taxa de passagem:Quando a taxa de passagem é Função gráfica: visualização do quadro e produção automática de visualizações do quadro Função multiplaca: Expansão automática do painel, seleção de subpainel e detecção automática
Fonte de energia	CA: 220V,50/60Hz,3Kw
Dimensão (mm)	10007501600 Pode ser personalizado conforme necessário
Peso	Aproximadamente: 350kg
