I.C.T-W4
I.C.T
| Quantidade: | |
|---|---|

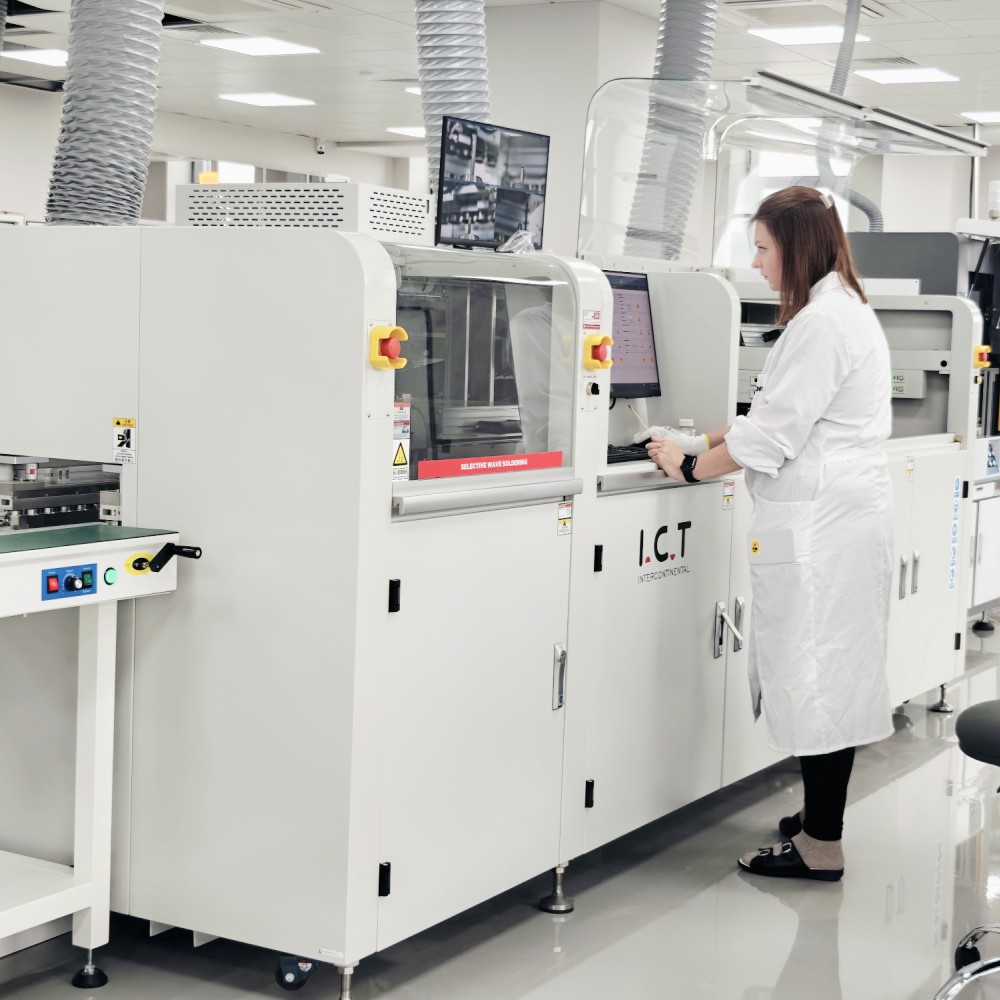

| Equipamento de solda por onda DIP para montagem de alto volume PCBA
I.C.T O equipamento de solda por onda DIP da série W é o coração confiável das modernas linhas de produção DIP e linhas de montagem THT. Este avançado equipamento de solda por onda DIP para montagem PCBA usa bico de precisão japonês Kuroda com máquina de solda por onda com fluxo, aquecimento horizontal totalmente independente e tecnologia inteligente de economia de energia para fornecer excelentes juntas passantes com mínimo de escória. A potência normal de funcionamento é de apenas 7 kW, enquanto a proteção opcional de nitrogênio atende a rigorosos requisitos de qualidade. Após anos de uso bem-sucedido em fábricas automotivas, de medidores inteligentes e de eletrônicos industriais, este equipamento de solda por onda DIP oferece o preço de máquina de solda por onda mais competitivo para clientes que constroem linhas PCBA eficientes.
| Recurso
O bocal japonês Kuroda Seiko com área de atomização ajustável e filtro de pirâmide fornece máquina de solda por onda estável e econômica com aplicação de fluxo em cada ciclo. O controle de fluxo digital e a válvula de pressão constante reduzem bastante o desperdício e mantêm a câmara limpa – um recurso importante de economia de custos para equipamentos de solda por onda DIP em montagem PCBA contínua.
A proteção independente de terceiros contra superaquecimento, além do controle de malha fechada PLC+PID, criam múltiplas barreiras de segurança. O monitoramento em tempo real e a parada de emergência instantânea protegem os operadores e equipamentos durante a operação 24 horas do equipamento de solda por onda DIP para montagem PCBA.
Zonas de aquecimento horizontais totalmente independentes com caminho de ar quente fechado e placas retificadoras garantem uma temperatura perfeitamente uniforme em todas as placas. O tempo de aquecimento é de apenas 15 minutos e a potência normal permanece em 7kW – o aquecimento mais eficiente entre equipamentos de solda por onda DIP semelhantes, oferecendo aos clientes a melhor vantagem de preço da máquina de solda por onda.
| Lista de equipamentos de linha DIP
| Modelo | W4 | W3 | W2 |
| Dimensão:(mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Peso (kg) | Aprox.1500kg | Aprox.1200kg | Aprox.790kg |
| Fonte de energia | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Poder de inicialização | 32 kW | 24 kW | 16 kW |
| Poder de Operação | 12 kW | 9 kW | 7 kW |
| Sistema de controle | Plc | ||
| Sistema de pulverização | |||
| Método de transmissão | Motor de passo | ||
| Pressão de pulverização | 0,25Mpa--0,4Mpa | ||
| fluxo de luxo | 10--100ml/min | ||
| Diâmetro de exaustão | Φ200mm | ||
| Capacidade de exaustão | 25m3/min | ||
| Sistema de pré -aquecimento | |||
| Modo de pré -aquecimento | Ar quente | ||
| Modo de controle | PID + SSR | ||
| Zona de pré-aquecimento | 4 | 3 | 2 |
| Comprimento de pré-aquecimento | 1800 mm | 1600mm | 1200mm |
| Temperatura de pré-aquecimento. | (Temperatura ambiente)-250°C | ||
| Tempo de aquecimento (min) | Aprox.15min (configuração 150°C) | ||
| Transportador SMT Sistema | |||
| PCB Tamanho: CxL (mm) | Mínimo:80x60mm; Máx.: 400x300mm | ||
| Transportador SMT velocidade | 0-2000(mm/min) | ||
| Transportador SMT altura | 750+/-20 (mm) | ||
| Dedo | Garra de gancho duplo (padrão) | ||
| Transportador SMT controle de largura | Manualmente | ||
| Transportador SMT Ângulo | 4 ~ 7 graus | ||
| Sistema de Solda | |||
| Estilo pote de solda | Acionamento mecânico do motor | ||
| Material do pote de solda | Titânio Total (FT Padrão) | ||
| Temperatura do pote de solda | 300 ° C. | ||
| Capacidade do pote de solda | 350kg sem chumbo | 300kg sem chumbo | 250kg sem chumbo |
| Outro | |||
| Sistema de limpeza de dedos | Escovar | ||
| Lista de equipamentos de linha DIP
Nossa linha de produção DIP oferece ferramentas avançadas para montagem PCB eficiente e precisa. A linha DIP totalmente automatizada inclui uma linha de inserção DIP para posicionamento preciso dos componentes, um carregador de ondas para entrada suave PCB, um descarregador de ondas para saída segura e uma linha de montagem para verificações finais. Esta linha de produção DIP PCB de alta qualidade garante operação estável, inserção THT confiável e montagem econômica, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade para tarefas completas.
| Finalidade do nome do produto | na linha DIP |
|---|---|
Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Verifica a qualidade da solda interna e defeitos ocultos nos componentes THT. | |
Testa o desempenho elétrico e a conectividade do PCB montado. | |
Transporta suavemente através da linha DIP para montagem e inspeção eficientes. |
| Vídeo de sucesso do cliente
Os engenheiros da I.C.T foram ao Uruguai para instalar e comissionar o equipamento de solda por onda DIP da série W para um fabricante de medidores inteligentes. O cliente opera uma linha de produção DIP de alto volume e precisava de soldagem estável e sem chumbo para PCBs complexos com peças grandes. Depois que nossa equipe concluiu a configuração e o treinamento do operador, a máquina atingiu a velocidade máxima com apenas 7 kW de potência operacional e perfeita qualidade de junta. O cliente compartilhou um vídeo mostrando o equipamento de solda DIP Wave funcionando perfeitamente em sua linha de montagem THT, elogiando o baixo custo de energia, a fácil manutenção e o excelente suporte pós-venda. Este projeto de medidor inteligente do Uruguai tornou-se uma referência de sucesso para muitas linhas DIP da América Latina.
| Serviços especializados e treinamento
I.C.T fornece suporte completo para todos os equipamentos de solda por onda DIP – desde o projeto de layout de fábrica e instalação profissional até treinamento detalhado do operador e assistência técnica global 7x24. Nossos engenheiros experientes garantem que seu equipamento de solda por onda DIP para montagem PCBA e toda a linha THT operem com eficiência máxima com tempo de inatividade mínimo.
| Elogios do cliente
Clientes em todo o mundo elogiam nosso equipamento de solda por onda DIP por sua excelente estabilidade, consumo de eletricidade extremamente baixo e resultados de soldagem perfeitos em placas complexas. Eles destacam especialmente a rápida resposta global, forte embalagem de exportação e o preço mais competitivo da máquina de solda por onda entre equipamentos de solda por onda DIP semelhantes para montagem PCBA.
| Certificações de Qualidade
Cada equipamento de solda por onda DIP I.C.T possui certificações CE, CCC, UL, RoHS e ISO9001, além de diversas patentes de invenção, atendendo plenamente aos mais rígidos padrões internacionais de segurança e ambientais para modernas linhas de montagem PCBA.
| Sobre I.C.T Empresa e Fábrica
I.C.T é um fornecedor profissional de soluções completas para linhas de produção SMT e DIP com mais de 25 anos de experiência. Nossa fábrica de 12.000㎡ em Dongguan emprega 89 funcionários, incluindo 20 engenheiros. Projetamos e fabricamos todos os equipamentos principais internamente e atendemos mais de 1.600 clientes em 72 países. O gerenciamento rigoroso da qualidade e a inovação contínua nos tornam o parceiro mais confiável para equipamentos de solda por onda DIP de alto desempenho em todo o mundo.
