A maioria dos problemas de vazios BGA não são encontrados onde são criados.
Eles são encontrados muito mais tarde – depois que os produtos foram enviados, estressados e devolvidos sem nenhuma explicação óbvia.
As fábricas costumam dizer que estão “inspecionando” vazios. O que eles realmente querem dizer é que estão registrando as evidências após o fato . O vazio já está aí. O processo que o criou já avançou.
Para entender por que os vazios continuam voltando, os engenheiros devem olhar além do resultado da inspeção e examinar o mecanismo por trás dele. Isto requer a compreensão não apenas do que a imagem de raios X mostra, mas também de como a inspeção por raios X funciona na eletrônica e como seus dados podem ser usados como feedback em vez de julgamento.
Quando a inspeção por raios X é tratada como uma ferramenta de feedback em vez de uma porta de aprovação/reprovação, torna-se possível rastrear a formação de vazios até sua origem e impedir que o mesmo defeito apareça novamente.
BGA vazios são perigosos precisamente porque se comportam educadamente no início.
Eles não causam curto-circuito, não interrompem sinais e não se anunciam durante testes funcionais.
A placa liga. Os números parecem normais. Todo mundo segue em frente.
O que o vazio faz é esperar.
Ele fica dentro da junta de solda, reduzindo a área de contato e concentrando o estresse, enquanto o produto entra na vida real – calor, carga, vibração e tempo.
Quando a junta começa a falhar, o processo que a criou já desapareceu e as evidências estão enterradas.
Esse atraso não é um acidente da física.
É a razão pela qual os vazios escapam das fábricas e retornam como problemas de confiabilidade.
Um vazio não enfraquece uniformemente uma junta de solda.
Cria um desequilíbrio – térmico, mecânico e, eventualmente, estrutural.
O calor luta para escapar através de uma articulação com cavidades internas.
A tensão se acumula nas bordas do vazio em vez de se espalhar naturalmente pela solda.
Sob a ciclagem térmica, esses pontos de tensão tornam-se origens de fissuras.
O fracasso raramente é dramático.
Aparece como comportamento intermitente, falhas sensíveis à temperatura ou fadiga precoce que desafia uma explicação simples.
É por isso que as falhas relacionadas a vazios são frequentemente diagnosticadas erroneamente como problemas de qualidade de componentes, e não como problemas de processo.
Um vazio não enfraquece uniformemente uma junta de solda.
Cria um desequilíbrio – térmico, mecânico e, eventualmente, estrutural.
O calor luta para escapar através de uma articulação com cavidades internas.
A tensão se acumula nas bordas do vazio em vez de se espalhar naturalmente pela solda.
Sob a ciclagem térmica, esses pontos de tensão tornam-se origens de fissuras.
O fracasso raramente é dramático.
Aparece como comportamento intermitente, falhas sensíveis à temperatura ou fadiga precoce que desafia uma explicação simples.
É por isso que as falhas relacionadas a vazios são frequentemente diagnosticadas erroneamente como problemas de qualidade de componentes, e não como problemas de processo.
Os testes elétricos só podem confirmar se um circuito está conectado, e não se a junta de solda sobreviverá ao estresse de longo prazo.
AOI enfrenta uma limitação mais fundamental: ele simplesmente não consegue ver o interior dos pacotes terminados na parte inferior.
É por isso que muitos defeitos críticos relacionados ao BGA permanecem invisíveis apenas à inspeção óptica, como explicado claramente em Raio X vs AOI: quais defeitos são invisíveis à inspeção óptica.
Como resultado, as falhas relacionadas a vazios são frequentemente diagnosticadas erroneamente como problemas de qualidade dos componentes, e não como problemas relacionados ao processo.

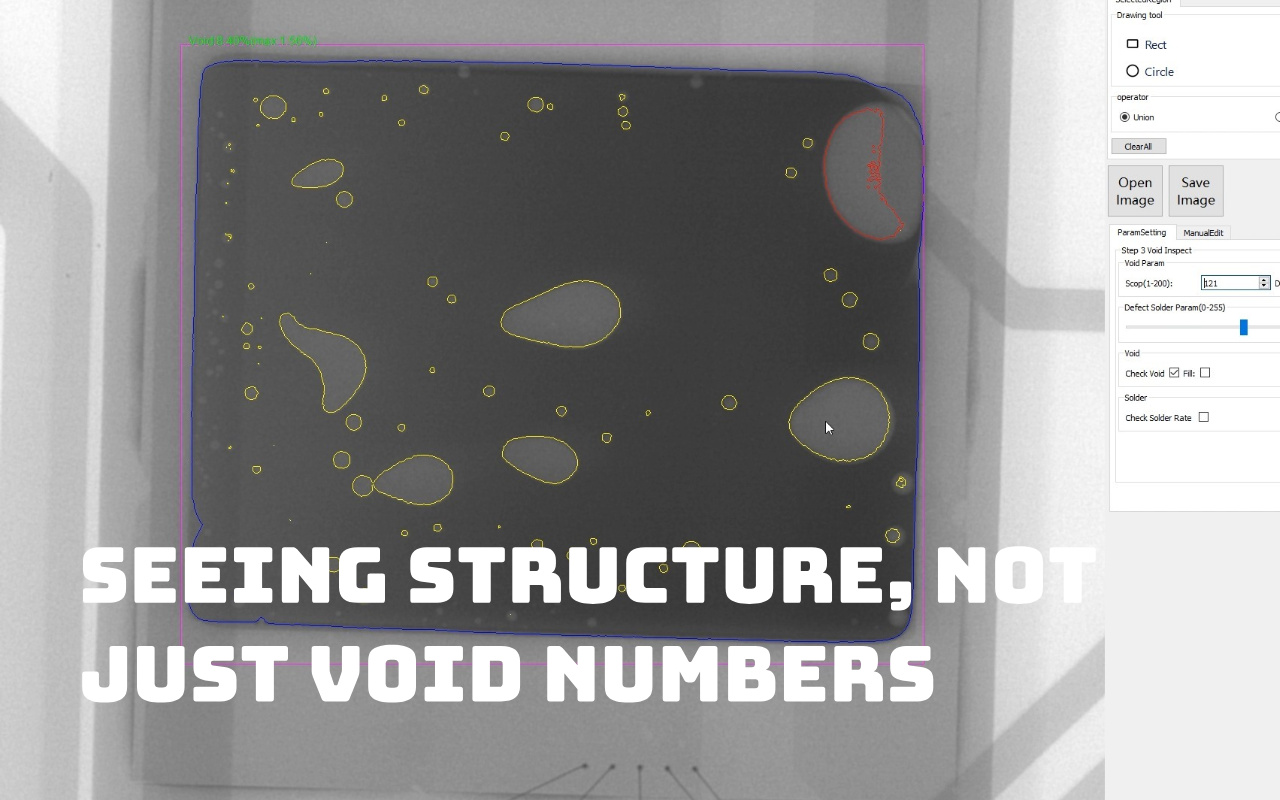

A maioria das discussões sobre vazios começa e termina com uma porcentagem.
Isto é conveniente, mensurável e muitas vezes enganoso.
Duas juntas de solda podem compartilhar a mesma porcentagem de vazios e se comportar de maneira completamente diferente em campo.
Um vazio centrado abaixo da bola interfere muito mais no fluxo de calor do que vários vazios menores próximos às bordas.
A distribuição conta uma história que os números por si só não conseguem.
O raio X não mede apenas quantidade.
Revela a estrutura – e a estrutura determina o comportamento.
Um único grande vazio funciona como uma falha no vidro.
O estresse não se espalha; ele reúne.
Vários pequenos vazios, distribuídos uniformemente, podem reduzir o volume de solda, mas ainda permitem o compartilhamento de carga.
A diferença não é teórica – ela aparece na resistência à fadiga e na resistência térmica.
Sem raios X, essas duas condições parecem idênticas aos testes posteriores.
Com o raio X, a diferença é óbvia – e acionável.
Uma única imagem de raio X é uma fotografia.
Uma série de imagens é uma linha do tempo.
Quando o comportamento vazio se repete entre os painéis, isso aponta para uma condição de processo estável, mas defeituosa.
Quando ele oscila gradualmente ao longo do tempo, isso sinaliza desgaste, contaminação ou desvio de parâmetros.
A consistência da tendência é onde o raio X deixa de ser inspeção e passa a ser vigilância.
Diz aos engenheiros não apenas o que aconteceu, mas também se a situação está piorando.
Os padrões definem a linha mínima entre aceitável e inaceitável.
Eles não definem excelência, estabilidade ou margem.
Um processo que vive logo abaixo do limite não é saudável – é frágil.
No entanto, muitas fábricas tratam a aprovação nos critérios de IPC como prova de que nada precisa de atenção.
Os raios X revelam o quão próximo um processo está dessa borda.
Ignorar essa informação é uma escolha, não uma limitação.
Aprovar ou falhar é simples.
A realidade não é.
Os processos flutuam silenciosamente.
Cole as idades. estêncil desgaste. Mudança de perfis.
Nenhum deles causa falha instantânea, mas todos deixam impressões digitais dentro da junta de solda.
Os julgamentos binários apagam essas impressões digitais.
A análise de tendências os preserva.
Usado corretamente, o raio X responde a uma pergunta única e poderosa:
O que o processo realmente produziu?
Quando os parâmetros mudam, o raio X confirma se a mudança foi importante.
Quando os materiais mudam, isso mostra a consequência, não a intenção.
Este ciclo de feedback substitui argumentos por evidências.
Transforma o controle do processo de crença em observação.
A formação de vazios geralmente começa antes que o componente toque a placa.
Volume de pasta inconsistente significa disponibilidade de fluxo inconsistente.
Uma liberação deficiente retém resíduos onde os gases deveriam escapar.
O raio X não diagnostica a impressão diretamente, mas expõe o seu resultado.
Quando os padrões vazios se repetem, a impressão geralmente fala através da junta de solda.
A colocação determina como a solda pode se mover.
Muita força restringe o fluxo. Muito pouco permite desequilíbrio.
A coplanaridade dos componentes decide se o colapso é uniforme ou caótico.
Esses efeitos são sutis, invisíveis durante a colocação e inegáveis sob raios-X.
A junta lembra qual posicionamento esqueceu.
O refluxo não cria vazios, mas revela se os estágios anteriores prepararam a junta corretamente.
O pré-aquecimento insuficiente deixa o fluxo inativo.
Rampas agressivas retêm gases antes que a fuga seja possível.
O feedback de raios X separa os ajustes necessários da superstição.
Se o vazio não mudar, a causa está em outro lugar.
Antes que um processo possa ser melhorado, ele deve primeiro ser compreendido.
Muitas fábricas saltam este passo e passam directamente para o ajustamento, esperando que a próxima mudança seja a correcta.
Uma linha de base nula não é uma meta. É uma descrição da realidade.
Ele registra o que o processo produz quando está funcionando normalmente, com seus pontos fortes e suas falhas intactas.
Essa linha de base deve incluir variações – conselhos bons, conselhos médios e conselhos marginais – porque os problemas de confiabilidade não se originam das médias.
Sem uma linha de base, os engenheiros não têm ponto de referência.
Cada flutuação parece urgente, cada desvio parece suspeito.
Com uma linha de base, a mudança torna-se mensurável e a melhoria torna-se deliberada em vez de emocional.
Uma imagem de raio X responde apenas a uma pergunta: o que aconteceu com esta placa?
A produção, porém, não é feita de placas únicas.
Os vazios tornam-se significativos quando se repetem, flutuam ou se aglomeram ao longo do tempo.
Uma tendência de crescimento lento geralmente sinaliza desgaste do estêncil, envelhecimento da pasta ou desequilíbrio térmico muito antes de as falhas aparecerem.
Estes alertas precoces são invisíveis se os engenheiros olharem apenas para resultados isolados.
O monitoramento de tendências transfere a atenção da culpa para o comportamento.
Ele informa aos engenheiros se o processo está estável, se deteriorando ou respondendo a intervenções.
Este é o momento em que o raio X deixa de ser inspeção e passa a ser previsão.
Cada mudança de processo é uma afirmação: isso tornará as coisas melhores.
O raio X é como essa afirmação é testada.
Sem verificação, os ajustes acumulam-se e interagem de formas imprevisíveis.
Os engenheiros perdem a confiança porque não conseguem dizer qual mudança foi importante e qual não fez nada.
O feedback dos raios X restaura a clareza ao vincular a causa à consequência.
Quando o comportamento de vazio não muda após um ajuste, a mensagem é simples: a causa raiz está em outro lugar.
Essa honestidade economiza tempo, evita a correção excessiva e protege a estabilidade do processo.
As evidências substituem os argumentos e o progresso torna-se repetível.
As médias são confortáveis porque simplificam a complexidade.
Eles também são perigosos pelo mesmo motivo.
Uma média aceitável pode ocultar casos extremos em que a confiabilidade começa a falhar.
Algumas juntas com estruturas de vazios críticos podem existir silenciosamente abaixo de um número tranquilizador.
É assim que os processos passam nas auditorias e ainda assim reprovam os clientes.
Imagens de raios X revelam distribuição, não apenas magnitude.
Ignorar essa informação não é uma limitação técnica – é uma escolha.
E raramente é sábio.
Quando o raio X é usado somente após o aparecimento de um problema, ele se torna um registro histórico.
Explica o que deu errado, mas é tarde demais para evitá-lo.
No momento em que uma falha aciona a inspeção, os materiais podem ter mudado, o equipamento pode ter se deslocado e as condições podem não ser mais compatíveis.
A análise da causa raiz torna-se especulativa em vez de precisa.
A inspeção preventiva, mesmo que de baixa frequência, altera essa dinâmica.
Permite que os engenheiros reconheçam padrões antes que se tornem incidentes.
A diferença não está na máquina, mas em quando ela é utilizada.
Os dados devem esclarecer os processos e não atribuir culpas.
Quando os resultados de raios X são usados para apontar o dedo, o aprendizado é interrompido.
Os operadores ajustam o comportamento para evitar o escrutínio em vez de melhorar os resultados.
Os engenheiros tornam-se cautelosos em vez de curiosos.
O processo se torna rígido, não melhor.
A redução de vazios requer abertura.
Os raios X devem ser vistos como uma evidência neutra – o que o processo produziu, não quem falhou.
Só então a melhoria poderá ser sustentada.

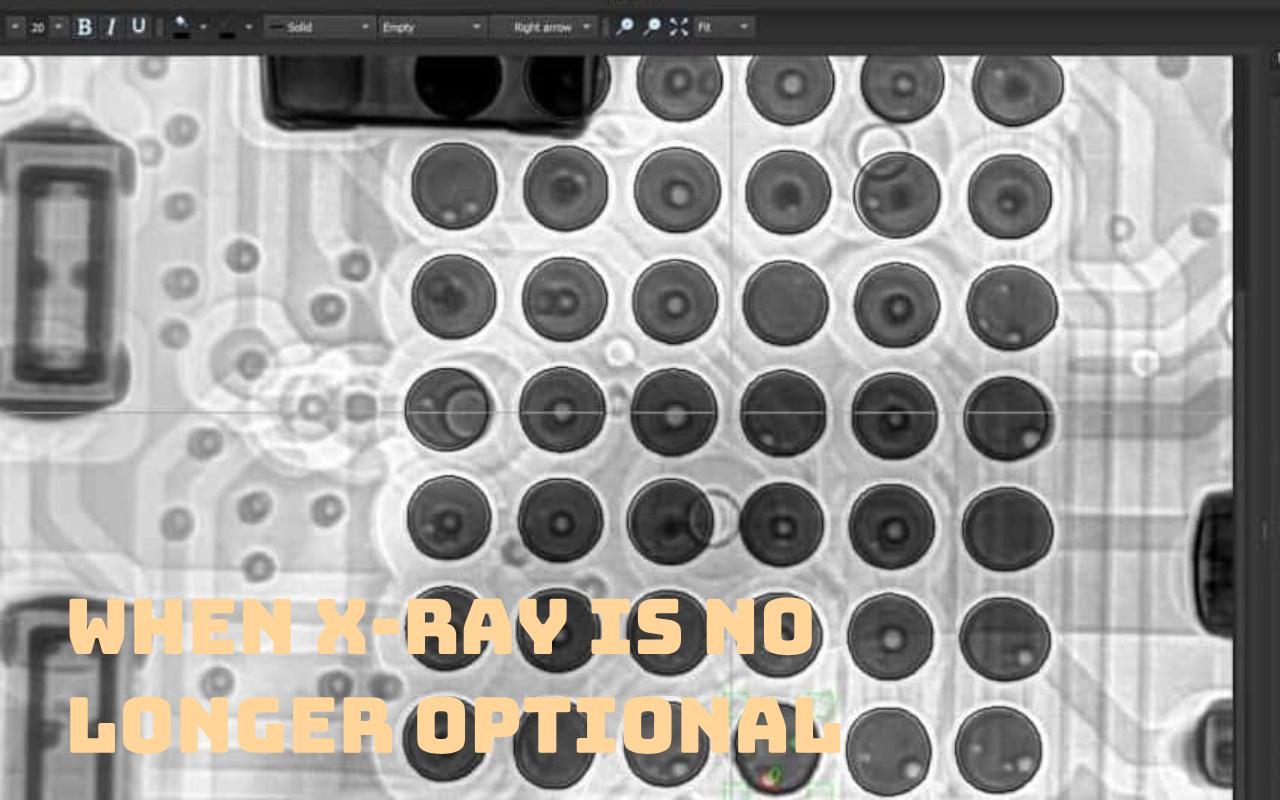

Em montagens de alta potência, as juntas soldadas fazem parte do sistema térmico.
Os vazios interrompem o fluxo de calor com a mesma certeza que os dissipadores de calor de baixa qualidade.
Sem feedback de raios X, essas interrupções permanecem invisíveis até que o desempenho diminua.
Nesse ponto, a ação corretiva não é mais preventiva – é controle de danos.
Para projetos termicamente críticos, suposições não são aceitáveis.
O feedback de raios X fornece a visibilidade necessária para controlar o que não pode ser visto da superfície.
Nestes casos, a inspeção não é opcional – é fundamental.
O tempo é implacável em produtos de longa duração.
Pequenas imperfeições crescem sob repetição, calor e vibração.
As indústrias que exigem confiabilidade entendem isso.
Exigem provas não apenas de conformidade, mas também de controlo.
O feedback de raios X fornece essa evidência, mostrando o comportamento interno das articulações ao longo do tempo.
É por isso que esses setores não perguntam se o raio X é necessário.
Eles perguntam como é usado.
A distinção é importante.
À medida que as placas se tornam mais espessas e complexas, o comportamento térmico torna-se menos intuitivo.
O calor não flui mais uniformemente. O escape de gás torna-se imprevisível.
O que os engenheiros pretendem durante o refluxo muitas vezes não é o que realmente acontece por baixo da embalagem.
A radiografia revela essa lacuna entre intenção e resultado.
Em pranchas complexas a visibilidade não é um luxo.
É a única maneira de substituir suposições por compreensão.
Quando os dados de raios X entram no SPC, os vazios deixam de ser surpresas.
Eles se tornam tendências, limites e sinais.
Os gráficos de controle transformam a inspeção em monitoramento.
Os engenheiros não esperam mais que os defeitos apareçam – eles observam o desenvolvimento do comportamento.
Esta é a diferença entre reagir à falha e gerenciar um processo.
O SPC não toma decisões.
Isso torna as decisões inevitáveis.
A radiografia por si só mostra os resultados, não as causas.
A conexão cria significado.
Quando as tendências de vazio são comparadas com os dados de impressão, surgem padrões.
Quando estão vinculados a perfis de refluxo, as explicações ficam mais claras.
A correlação estreita o espaço de busca e acelera a correção.
Dados isolados confundem.
Dados conectados ensinam.
A busca por zero vazios muitas vezes desestabiliza a produção.
Cada pequeno ajuste introduz uma nova incerteza.
Um processo estável com comportamento de vazio previsível é muito mais valioso do que um processo instável que busca a perfeição.
O feedback de raios X ajuda a definir essa janela de estabilidade e a manter o processo dentro dela.
A confiabilidade não é alcançada eliminando todas as imperfeições.
Isso é alcançado controlando aqueles que são importantes, de forma consistente, ao longo do tempo.
Os raios X revelam vazios, mas não os corrigem – apenas o feedback sistemático fecha os caminhos de formação.
Mudança de aprovação/reprovação para controle baseado em tendências; correlacionar vazios com impressão, posicionamento e refluxo; use ferramentas capazes como o I.C.T-7900 para obter dados rápidos e precisos.
Tenha como objetivo a baixa anulação consistente como prova de domínio do processo, especialmente em aplicações de alta confiabilidade.
Os padrões IPC tratam >25% de micção em qualquer bola como um defeito para produtos de Classe 3, mas esta é uma linha de base mínima. Antecedentes: O limite deriva de estudos de confiabilidade que mostram aumento do risco acima desse nível de estresse térmico e mecânico. Na prática, os processos capazes atingem uma média <15% sem que nenhuma bola exceda 20%. Exemplo de aplicação: Em módulos de energia automotiva, os engenheiros geralmente apertam as esferas térmicas em <10% para garantir a propagação do calor, verificado por meio de testes de vida útil acelerados que correlacionam vazios menores com ciclos mais longos até a falha.
Não – alguma anulação é inerente devido à liberação de gases do fluxo e à física do material. Antecedentes: Mesmo pastas otimizadas com baixo teor de vazios e refluxo a vácuo deixam vestígios. Princípio: Vazios se formam quando os voláteis escapam da solda fundida; a eliminação perfeita exigiria soldagem sem fluxo, o que é impraticável. Exemplo: As linhas principais que usam nitrogênio, imersão prolongada e pasta com baixo teor de vazios atingem rotineiramente uma média <5%, mas nunca zero; o objetivo é a micção previsível e de baixo impacto, em vez da ausência.
Amostragem diária ou por turno durante produção estável; 100% em lotes novos ou após alterações. Antecedentes: O controle estatístico do processo requer amostras suficientes para detectar mudanças precocemente. Princípio: O monitoramento de tendências detecta desvios mais rapidamente do que as verificações de fim de linha. Exemplo: Linhas de alto volume inspecionam a primeira peça e a cada 50-100 placas, além de lotes completos após alterações de perfil ou material, fornecendo dados em poucas horas para evitar desperdícios.
Não – a impressão e as escolhas de materiais geralmente geram ganhos maiores. Antecedentes: As fontes de vazios abrangem toda a cadeia de processos. Princípio: A imersão prolongada ajuda na liberação de gases, mas o volume insuficiente de pasta ou a liberação deficiente retêm mais gases inicialmente. Exemplo: Uma instalação cortou vazios de 22% para 8% otimizando apenas as aberturas do estêncil e a seleção da pasta; redução adicional para <5% exigiu apenas uma pequena extensão de absorção, provando que as correções upstream são frequentemente mais eficazes.
Inline lida com altos volumes de aprovação/reprovação e medições básicas; offline fornece diagnósticos mais profundos. Contexto: Existem compromissos entre velocidade e resolução. Princípio: Os sistemas inline integram-se em linhas para obter dados em tempo real, mas não possuem as visualizações inclinadas/oblíquas e a maior ampliação das unidades off-line necessárias para o reconhecimento de padrões de causa raiz. Exemplo: A produção usa inline para monitoramento de tendências e alertas; a engenharia extrai amostras para estações off-line como o I.C.T-7900 para mapeamento detalhado de vazios e estudos de correlação.
