A inspeção da pasta de solda (SPI) é uma parte crítica da montagem moderna da tecnologia de montagem em superfície (SMT). No entanto, há casos em que SPI pode não ser necessário. Seja devido a baixos volumes de produção, designs simples ou processos de fabricação específicos, alguns cenários podem contornar essa etapa de inspeção automatizada. Este artigo explora situações em que SPI pode não ser necessário e as compensações que advêm de ignorá-lo.
Na prototipagem de baixo volume, frequentemente usada na produção única ou em pequenos lotes, a pasta de solda é aplicada manualmente usando seringas ou pequenos estênceis. Após a aplicação da pasta, a soldagem manual ou refluxo em fase de vapor é empregada para criar o produto final. Os operadores podem monitorar e ajustar a aplicação da pasta em tempo real, corrigindo imediatamente quaisquer inconsistências. Essa supervisão direta elimina a necessidade de SPI automatizado, que normalmente é usado para gerenciar a variabilidade na impressão de alta velocidade e grandes volumes. Para prototipagem, onde os volumes de pasta são menores e as variações menos críticas, a intervenção manual geralmente é suficiente.
Para amadores, fabricantes ou pequenas equipes de engenharia que produzem menos de 10 placas, o SPI automatizado muitas vezes não é econômico ou necessário. Essas execuções normalmente envolvem a colocação manual de componentes em placas com pasta impressa ou dispensada manualmente. Verificações visuais ampliadas, combinadas com testes funcionais, geralmente são suficientes para garantir que a montagem esteja correta. Nestes casos, o tempo e o custo necessários para configurar e manter sistemas SPI podem superar em muito os benefícios, especialmente quando se trabalha com projetos simples.
Configurar e programar um sistema SPI requer tempo e investimento significativos. Isso geralmente é justificável para execuções de alto volume, onde os benefícios da inspeção automatizada compensam com o tempo. No entanto, em execuções de menos de 50 placas, os custos fixos dos sistemas SPI superam as economias potenciais decorrentes de menos defeitos. Sem SPI, as operadoras podem acelerar os ciclos de prototipagem e reduzir custos, o que é especialmente crítico ao iterar projetos rapidamente nas fases de pesquisa e desenvolvimento.
Placas que dependem exclusivamente de componentes passantes não requerem nenhuma pasta de solda. Em vez disso, os componentes são inseridos em orifícios revestidos e a solda é aplicada por meio de soldagem por onda ou manual. Como não há processo de impressão de pasta, não há necessidade de SPI inspecionar o volume ou alinhamento da pasta. Esses tipos de placas são frequentemente encontrados em projetos legados ou em aplicações de alta potência onde a confiabilidade das juntas de solda não depende tanto da precisão da colagem.

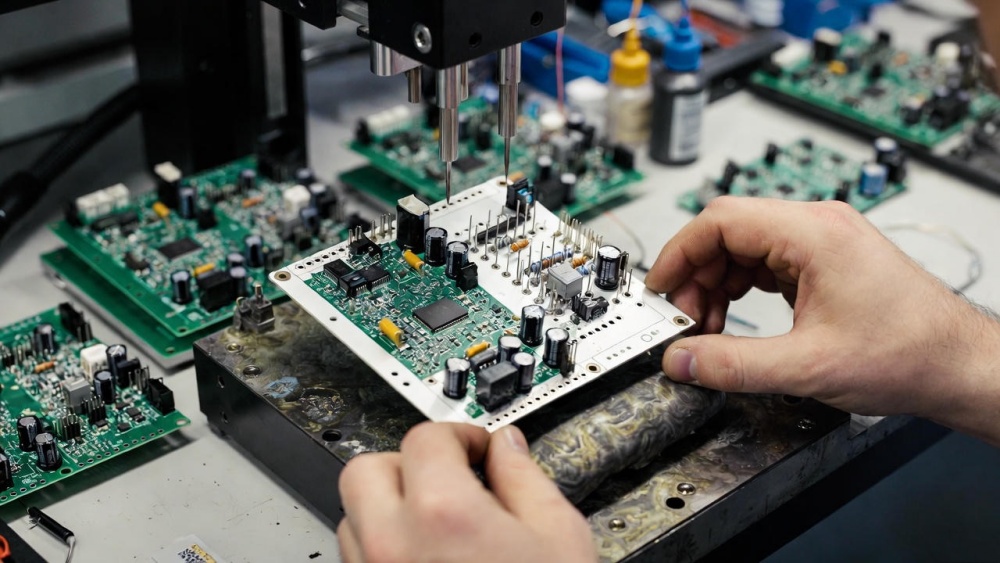

Para placas híbridas que combinam tecnologia de passagem e montagem em superfície (SMT), onde apenas alguns componentes SMT são usados, os métodos de distribuição manual de pasta ou pin-in-paste podem ser suficientes. Esses projetos possuem baixa densidade de componentes, minimizando o risco de formação de pontes ou pasta insuficiente. Os operadores podem inspecionar visualmente a pasta nas poucas almofadas SMT antes de colocar os componentes, tornando o SPI desnecessário.
Projetos mais antigos que usam pacotes maiores (como SOIC, 1206 e componentes maiores) com espaçamento de almofadas mais amplo costumam ser mais tolerantes quando se trata de volume e alinhamento de colagem. Esses layouts robustos raramente apresentam defeitos relacionados à impressão, mesmo quando montados manualmente. Nesses casos, o risco de erros devido à impressão em pasta é mínimo, portanto SPI não é essencial, mesmo em produção de baixo volume.

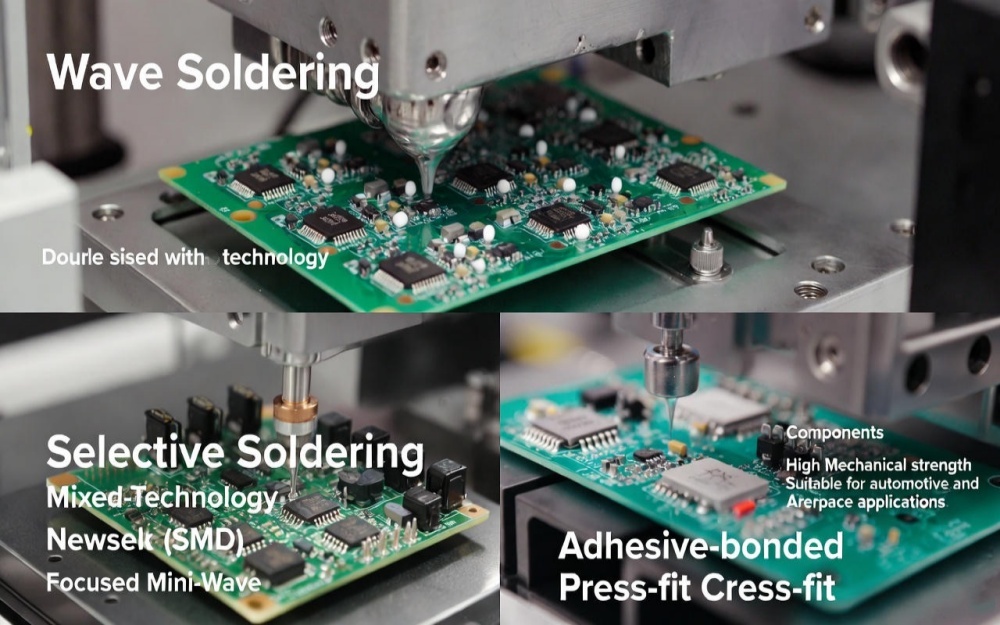

A soldagem por onda é comumente usada em placas de dupla face, onde os componentes do lado inferior SMT são soldados após os componentes do lado superior terem sido colocados. Nesse processo, os pontos de cola mantêm os componentes no lugar e a onda aplica solda derretida nas juntas. Como nenhuma pasta de solda é usada na parte inferior, não há necessidade de SPI inspecionar a pasta, pois não ocorre impressão da pasta.
A soldagem seletiva é usada para componentes que exigem soldagem precisa, geralmente em placas de tecnologia mista com componentes passantes e SMT. Nessas aplicações, a solda é aplicada apenas em juntas específicas por meio de mini-ondas ou fontes, dispensando totalmente a necessidade de impressão em pasta. Como resultado, SPI não é necessário para essas aplicações.
Para aplicações que exigem alta resistência mecânica e confiabilidade, como nas indústrias automotiva ou aeroespacial, são comumente usados adesivos condutores ou conexões de encaixe por pressão. Esses métodos não requerem pasta de solda e, portanto, eliminam a necessidade de SPI. Nestes casos, a fiabilidade das juntas é assegurada por outros meios, e o risco de defeitos devido a variações de pasta é insignificante.

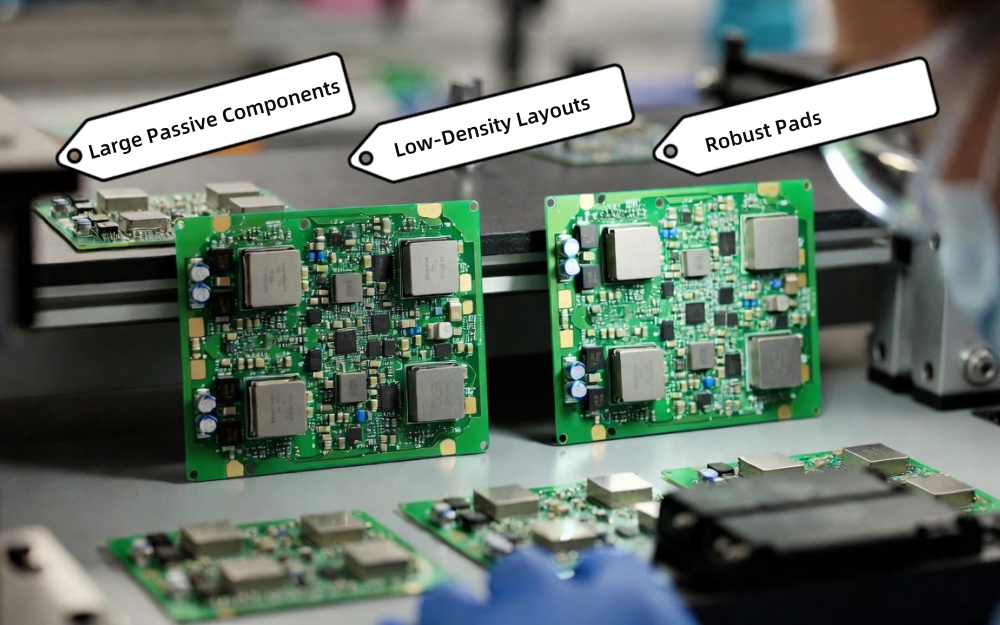

Projetos que consistem principalmente em grandes componentes passivos (1206 ou maiores) colocados em almofadas largas são inerentemente indulgentes quando se trata de variações de colagem. A impressão manual ou semiautomática normalmente não causa defeitos significativos, e erros de alinhamento ou volume de colagem têm menos probabilidade de levar a problemas funcionais. Isso torna SPI desnecessário para esses projetos, mesmo em execuções de baixo volume.
Placas com baixa densidade de componentes e almofadas superdimensionadas oferecem uma ampla janela de processo para impressão de pasta. Pequenas variações no volume ou alinhamento da pasta normalmente não resultam em aberturas ou curtos-circuitos. Esses layouts são tolerantes e permitem uma montagem confiável sem a necessidade de SPI.
Em placas mais simples, com componentes de baixa densidade e almofadas largas, os operadores podem inspecionar visualmente a pasta de solda após sua aplicação. Verificações visuais ampliadas podem detectar facilmente defeitos grosseiros, como falta de pasta ou pontes severas. Testes visuais ou funcionais pós-refluxo podem fornecer a garantia final de que a placa está funcionando corretamente, tornando SPI desnecessário.

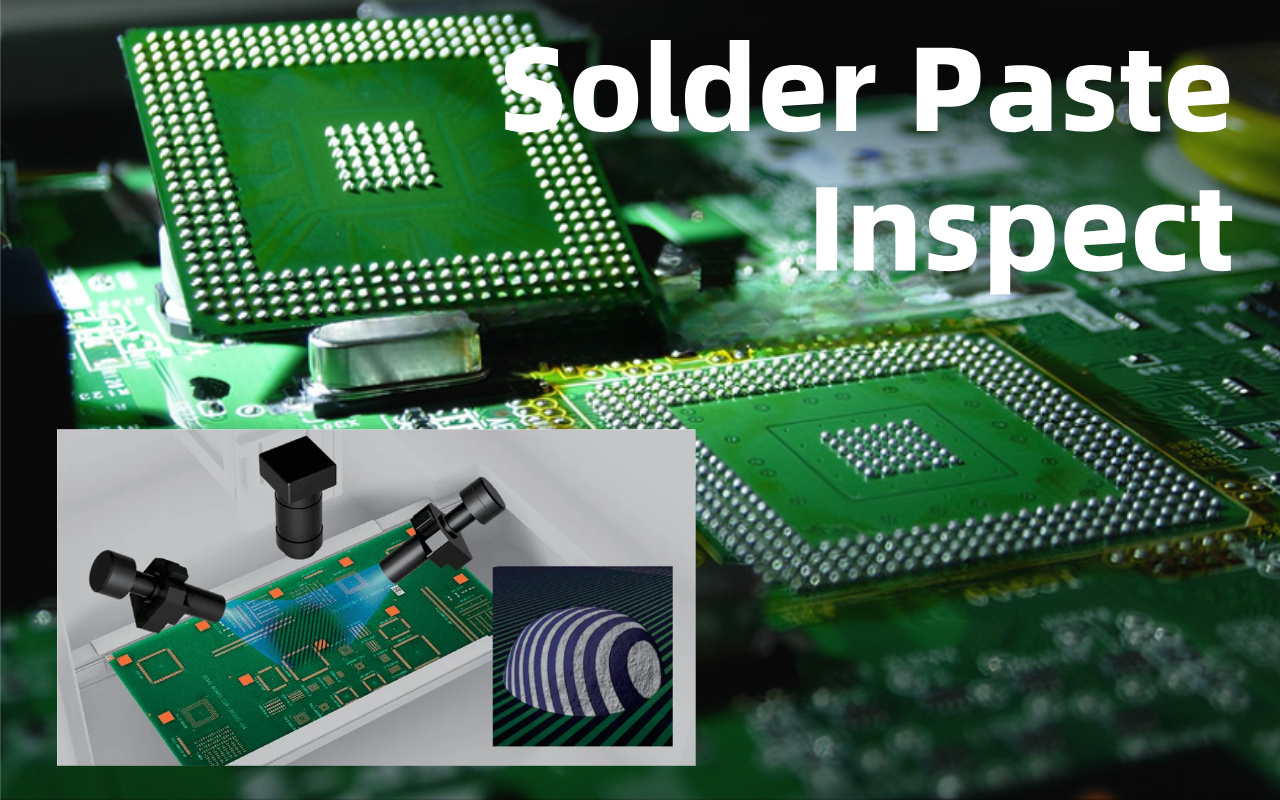

Embora ignorar SPI possa ser aceitável para determinados projetos e volumes, há o risco de defeitos não detectados. Por exemplo, um volume insuficiente de pasta pode levar a juntas de solda fracas que podem passar nos testes funcionais iniciais, mas falhar posteriormente sob tensão. Defeitos ocultos, como cabeça no travesseiro ou vazios, podem não ser visíveis a olho nu e só podem ser detectados com medição 3D, fornecida por SPI.
Ignorar SPI pode levar a riscos aumentados de falhas latentes nas juntas de solda, especialmente em aplicações de alta confiabilidade, como dispositivos médicos, aeroespaciais ou produtos automotivos. Mesmo pequenos riscos podem comprometer o desempenho a longo prazo de produtos críticos. Para estes setores, recomenda-se SPI para garantir que as juntas soldadas atendam aos padrões de qualidade exigidos.

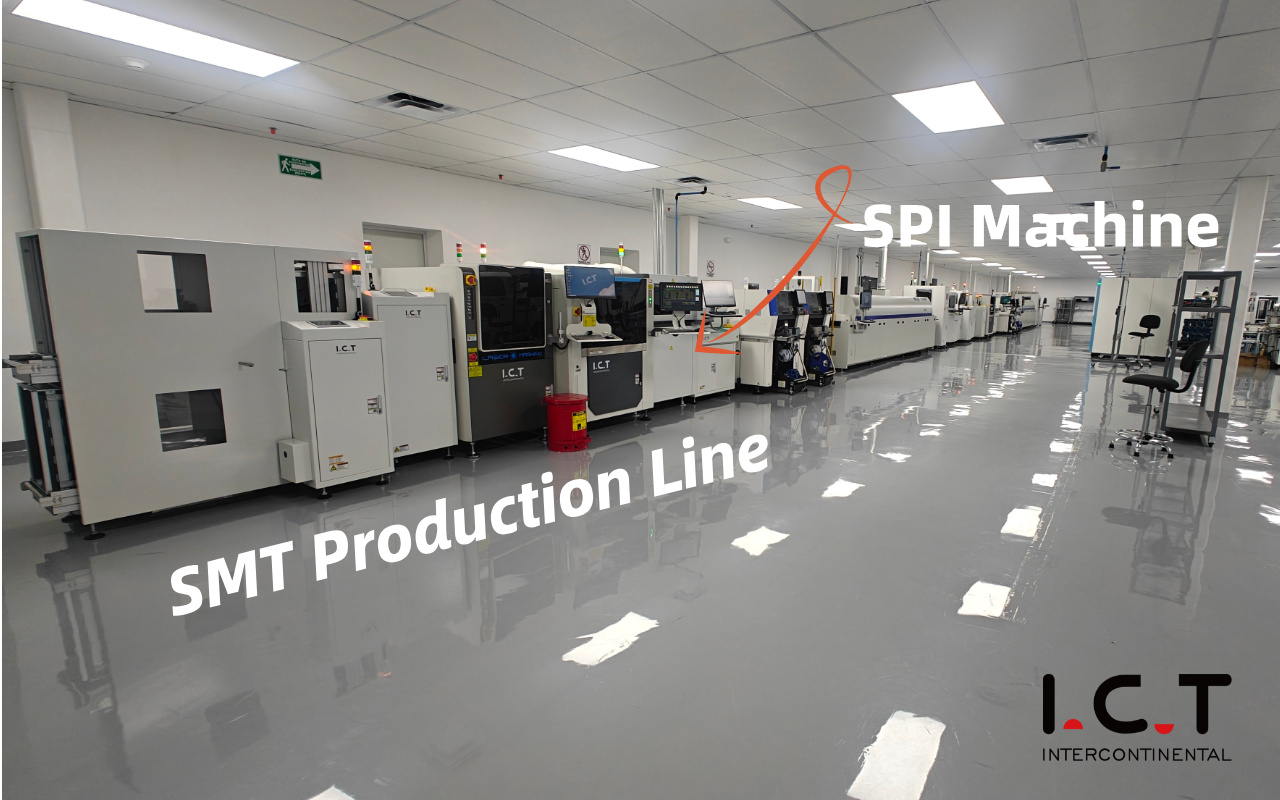

À medida que os projetos incorporam passos de componentes mais finos e densidades mais altas, o risco de defeitos relacionados à pasta aumenta significativamente. Dados da indústria mostram que 60-80% dos defeitos SMT estão relacionados a problemas de impressão de pasta. Em projetos complexos, pular SPI geralmente leva a taxas de defeitos mais altas e a um aumento no retrabalho. Como resultado, SPI é essencial para garantir a qualidade e minimizar erros dispendiosos, mesmo em execuções de menor volume. Para um guia completo sobre máquinas SPI e seu papel nas linhas SMT, confira nosso Guia completo para máquinas SPI na linha SMT.
Em geral, SPI é essencial para garantir juntas de solda de alta qualidade na produção moderna de SMT. No entanto, existem vários cenários em que ele pode ser ignorado com segurança, como prototipagem de volume ultrabaixo, placas dominantes através de furos, processos sem refluxo ou projetos extremamente simples de grande passo. Embora ignorar SPI possa reduzir custos e acelerar a produção nesses casos, também acarreta riscos, incluindo o potencial de defeitos ocultos e preocupações de confiabilidade a longo prazo. Na maioria dos ambientes de produção SMT modernos, especialmente aqueles que envolvem projetos complexos, o SPI é uma ferramenta valiosa que ajuda a melhorar o rendimento e reduzir o retrabalho.
Sim, mas raramente. SPI é essencial para detectar problemas de volume, altura e alinhamento da pasta, que são responsáveis por 60-80% dos defeitos de SMT. No entanto, placas puras, protótipos soldados à mão e projetos simples de grande passo muitas vezes podem ser produzidos sem SPI.
Embora o volume de produção seja um fator, a complexidade da placa é mais importante. A prototipagem de baixo volume geralmente ignora SPI, mas a produção de volume médio (50-500 placas) e de alto volume (>500 placas) geralmente se beneficia de SPI, especialmente com componentes de passo fino.
Maior complexidade aumenta a probabilidade de defeitos relacionados ao volume e alinhamento da pasta. Placas de densidade fina e alta requerem aplicação precisa de pasta, tornando SPI essencial. Projetos simples e de grande porte têm uma tolerância mais ampla e muitas vezes podem ter sucesso sem SPI.
A inspeção manual pode detectar defeitos grosseiros, como falta de pasta ou pontes graves, mas não pode medir com precisão pequenas variações no volume da pasta que podem levar a falhas latentes. Para execuções de baixo volume, a inspeção manual combinada com testes funcionais muitas vezes pode ser suficiente para aplicações não críticas.
Sim, as alternativas incluem dispensação de seringas com verificações visuais, refluxo pin-in-paste, adesivos condutores e altura da primeira peça.
