Em muitos projetos de fabricação de eletrônicos de potência, a decisão da linha SMT só tem uma chance real de estar certa. As consequências de uma configuração errada muitas vezes não aparecem imediatamente. Em vez disso, eles surgem silenciosamente meses ou até anos depois – através do declínio do rendimento, da qualidade instável da solda, do aumento do retrabalho e do aumento dos retornos em campo.
É por isso que escolher uma linha de produção SMT para eletrônicos de potência PCBA é fundamentalmente diferente de selecionar uma linha para produtos eletrônicos de consumo ou de comunicação.
Na fabricação de eletrônica de potência, o objetivo não é atingir a maior velocidade de colocação ou o menor investimento inicial. O verdadeiro objetivo é construir um sistema de produção que possa operar de forma estável sob estresse térmico, lidar com componentes pesados e de alta potência e manter uma qualidade consistente durante um longo ciclo de vida do produto.
A eletrônica de potência PCBAs é amplamente utilizada em fontes de alimentação industriais, sistemas de armazenamento de energia, acionamentos de motores, equipamentos de carregamento de veículos elétricos, inversores de energia renovável e automação industrial. Esses produtos normalmente envolvem PCBs espessos, grandes áreas de cobre, caminhos de alta corrente e dispositivos de energia como MOSFETs, IGBTs, transformadores e grandes capacitores eletrolíticos. Qualquer fraqueza na qualidade da soldagem, no controle térmico ou na estabilidade mecânica pode levar a falhas precoces, riscos de segurança ou retornos de campo caros.
Para fabricantes, engenheiros e equipes de compras, selecionar a linha SMT errada geralmente resulta em custos ocultos de longo prazo: retrabalho frequente, rendimentos instáveis, desvios de processo ou até mesmo redesenho forçado da linha quando a produção aumenta. Este artigo fornece uma estrutura prática e orientada para a decisão para a escolha de uma linha SMT específica para eletrônica de potência PCBA, com foco na confiabilidade, escalabilidade e desempenho total do ciclo de vida, em vez de métricas de curto prazo.
Antes de discutir a seleção de equipamentos, é essencial entender por que a eletrônica de potência PCBA exige mais das linhas de produção SMT do que os produtos eletrônicos típicos.
As placas de eletrônica de potência geralmente usam espessuras PCB de 2,0–3,2 mm ou mais, geralmente combinadas com pesadas camadas de cobre. Essas características afetam significativamente a transferência de calor durante a soldagem por refluxo. Em comparação com os consumidores finos, as placas grossas aquecem mais lentamente e esfriam de maneira menos uniforme, aumentando o risco de umedecimento insuficiente da solda, juntas frias ou gradientes térmicos excessivos.
Ao contrário dos produtos móveis ou IoT dominados por pequenos componentes de chip, os PCBAs de eletrônica de potência incluem pacotes grandes, como DPAK, dispositivos da série TO, módulos de potência, transformadores e capacitores altos. Esses componentes apresentam desafios na estabilidade de coleta e colocação, seleção de bicos, precisão de posicionamento e movimento pós-colocação antes da solidificação da solda.
Os produtos de eletrônica de potência são frequentemente projetados para operação contínua por 5 a 10 anos ou mais. Isso significa que a confiabilidade da junta de solda, a resistência ao ciclo térmico e a consistência do processo a longo prazo são muito mais críticas do que o rendimento a curto prazo. Um processo marginal SMT que parece aceitável durante a produção inicial pode se tornar um sério problema ao longo do tempo.
Muitos PCBAs de eletrônica de potência requerem uma combinação de processos SMT e de passagem (THT). Grandes transformadores, conectores de alta corrente e componentes mecânicos são frequentemente instalados após o refluxo SMT, tornando essenciais o planejamento antecipado do layout da linha e a integração do processo.
Conclusão importante para a eletrônica de potência SMT:
A eletrônica de potência SMT não tem a ver com velocidade. Trata-se de estabilidade do processo, controle térmico e confiabilidade a longo prazo. É por isso que o design do processo em nível de sistema é mais importante do que as especificações individuais da máquina.
Um dos erros mais comuns na seleção da linha SMT é escolher o equipamento com base apenas na velocidade nominal máxima em vez das necessidades reais de produção.
Para centros de P&D, startups ou fabricantes que produzem produtos eletrônicos de potência customizados em pequenos lotes, a flexibilidade é mais importante que o nível de automação. Mudanças frequentes no produto, intervenções manuais e ajustes de engenharia são normais.
Características recomendadas:
Linha semiautomática ou modular SMT
Fácil troca e configuração de programas
Forte acessibilidade de engenharia
Menor investimento de capital com caminhos de atualização claros
Esse tipo de configuração suporta iteração rápida sem prender o fabricante a equipamentos superdimensionados que permanecem subutilizados.
Muitos fabricantes de eletrônicos de potência operam principalmente em faixas de médio volume, como fontes de alimentação industriais ou placas de controle de armazenamento de energia. Neste cenário, a estabilidade, a consistência do rendimento e a produção previsível são muito mais importantes do que a velocidade máxima de colocação.
Características recomendadas:
Linha SMT in-line totalmente automática
Velocidade e precisão de posicionamento equilibradas
Desempenho térmico de refluxo estável
Inspeção em linha para controle de processo
Os fabricantes que entram em setores de rápido crescimento, como infraestruturas de veículos elétricos ou energias renováveis, devem planear a expansão futura. A escolha de uma linha SMT sem escalabilidade geralmente resulta em reprojetos dispendiosos e interrupções de produção posteriores.
Características recomendadas:
Design de linha modular
Espaço reservado para AOI, raios X e estações de buffer
Interfaces mecânicas e de software padronizadas
Compatibilidade de dados para integração em nível de linha
Conclusão importante para a eletrônica de potência SMT:
a capacidade SMT deve corresponder aos estágios reais de produção, e não às previsões otimistas. É aqui que o planejamento de linha em nível de solução agrega muito mais valor do que comprar máquinas individualmente.

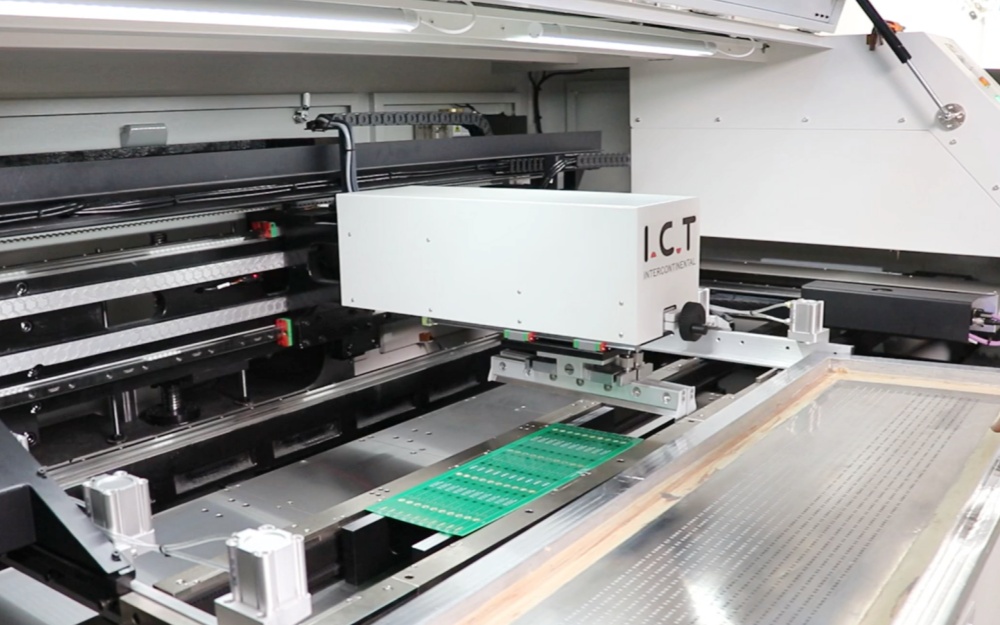

Na eletrônica de potência SMT, a impressão em pasta de solda tem um impacto desproporcional na confiabilidade do produto final. Almofadas grandes, placas grossas e alta massa térmica amplificam qualquer inconsistência introduzida nesta fase.
Os PCBs espessos requerem sistemas de suporte fortes e flexíveis durante a impressão. Suporte insuficiente pode levar à deflexão da placa, deposição irregular da pasta e desalinhamento entre o estêncil e as almofadas.
Considerações principais:
Plataforma de impressora rígida
Pinos de suporte PCB flexíveis e ajustáveis
Fixação e alinhamento estáveis do estêncil
Os dispositivos de potência geralmente usam grandes placas de solda que são altamente sensíveis à variação do volume da pasta. O excesso de pasta aumenta o risco de micção, enquanto a pasta insuficiente reduz a resistência da articulação. Um processo de impressão estável e repetível é uma das maneiras mais eficazes de reduzir defeitos posteriores e retrabalho.
Conclusão importante para eletrônica de potência SMT:
A estabilidade da impressão é muito mais importante do que a velocidade de impressão.

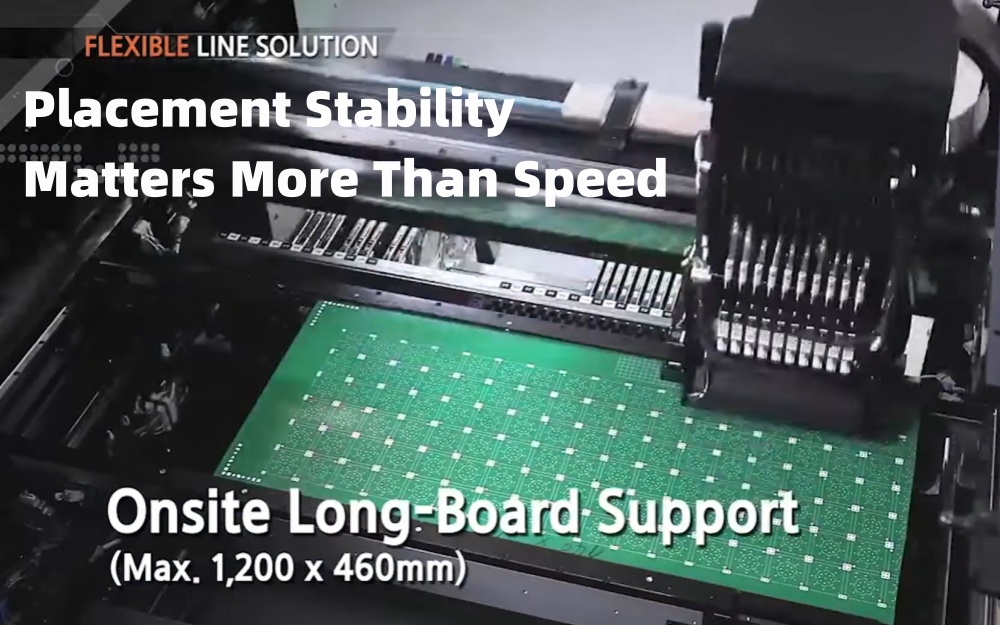

As máquinas pick-and-place para eletrônica de potência PCBA devem priorizar a estabilidade de posicionamento e a capacidade de manuseio de componentes, em vez do máximo de componentes por hora.
O sistema de colocação deve apoiar:
Bicos de alta carga
Recolha estável para pacotes irregulares
Força de colocação controlada
Vibração mínima durante o movimento
A eletrônica de potência PCBA geralmente combina componentes de passo fino com dispositivos de grande potência. O sistema de posicionamento deve lidar com essa diversidade sem ajustes manuais frequentes ou comprometimento do processo.
As configurações flexíveis do alimentador e a programação intuitiva reduzem significativamente a carga de trabalho de engenharia e o risco de erros de configuração.
Conclusão importante para a eletrônica de potência SMT:
um processo de colocação um pouco mais lento, mas mais estável, quase sempre proporciona maior rendimento no longo prazo.

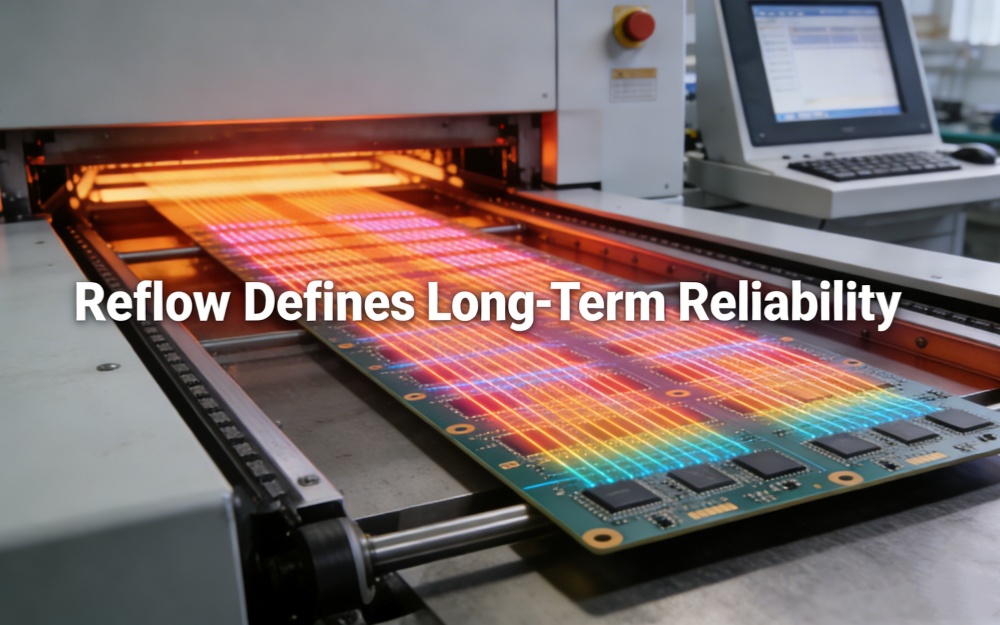

Na eletrônica de potência SMT, a soldagem por refluxo é frequentemente o fator de risco mais subestimado durante o planejamento da linha.
As linhas podem passar nos testes de aceitação iniciais, mas posteriormente sofrer taxas de vazios instáveis ou qualidade de solda inconsistente. Em muitos casos, a causa raiz não são os materiais ou componentes, mas a margem térmica insuficiente no projeto do processo de refluxo.
Placas grossas e componentes grandes exigem uma transferência de calor forte e uniforme.
Requisitos principais:
Múltiplas zonas de aquecimento
Forte capacidade de compensação térmica
Design de fluxo de ar estável
Controle de temperatura repetível em longos ciclos de produção
O perfil de temperatura preciso e repetível garante que as juntas soldadas atendam aos requisitos de confiabilidade em diferentes designs de placas e lotes de produção.
Para juntas de solda de alta potência, a oxidação e os vazios afetam significativamente a condutividade térmica e o desempenho elétrico. Perfis térmicos otimizados e, quando necessário, atmosferas controladas ajudam a mitigar estes riscos.
Conclusão importante para eletrônica de potência SMT:
O desempenho do refluxo define em grande parte a confiabilidade do produto a longo prazo.

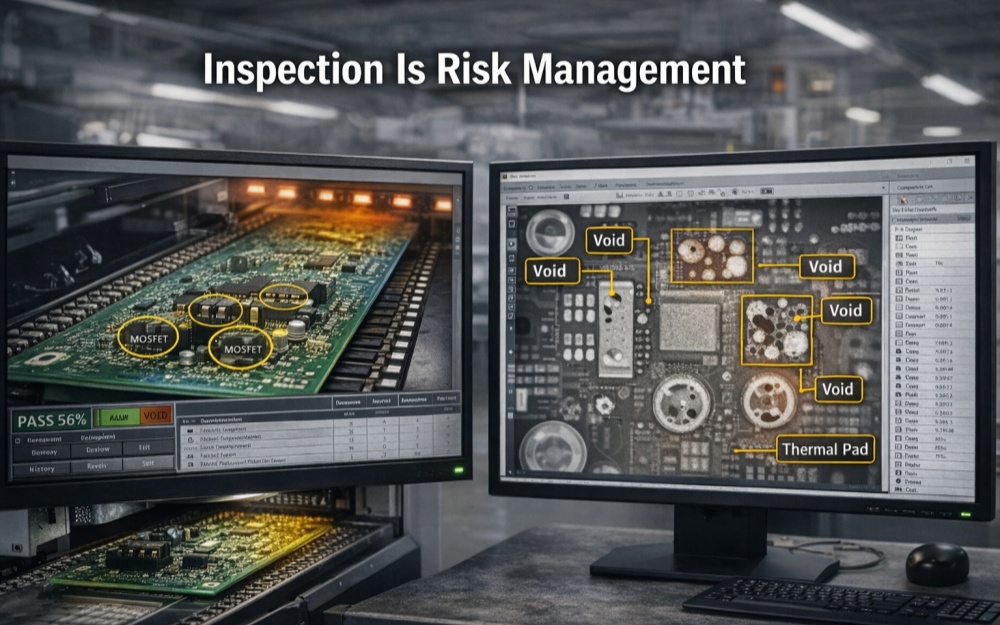

A inspeção não é opcional em eletrônica de potência SMT – é uma ferramenta de gerenciamento de risco.
O SPI detecta problemas de impressão antes que eles se propaguem por toda a linha, reduzindo significativamente o retrabalho e o desperdício.
AOI identifica erros de posicionamento, problemas de polaridade e defeitos visíveis de solda. Para a electrónica de potência, a estratégia de inspecção deve centrar-se em áreas de alto risco, em vez de simplesmente procurar uma cobertura total.
A inspeção por raios X é especialmente valiosa para detectar vazios e defeitos de solda ocultos em dispositivos de energia e grandes almofadas térmicas.
Conclusão importante para a eletrônica de potência SMT:
O equipamento de inspeção deve ser colocado onde proporciona a maior redução de risco.

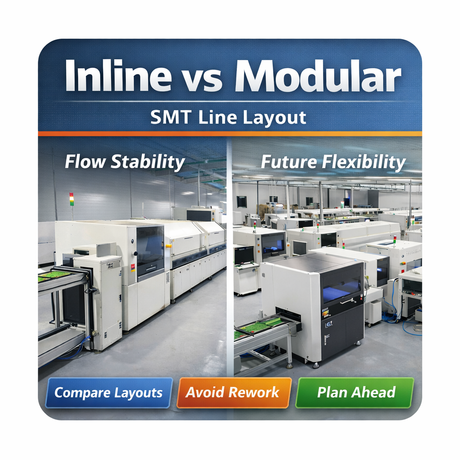

As decisões de layout de linha geralmente têm um impacto maior no longo prazo do que as marcas de equipamentos individuais.
Uma linha de eletrônica de potência bem projetada SMT deve permitir:
Fácil acesso para manutenção
Buffer de processo
Inspeções futuras ou adições de processos
O planejamento antecipado dos processos pós-SMT THT evita gargalos e fluxo de material ineficiente posteriormente.
Conclusão importante para a eletrônica de potência SMT:
Um layout bem planejado protege a estabilidade da produção a longo prazo e a flexibilidade de atualização.

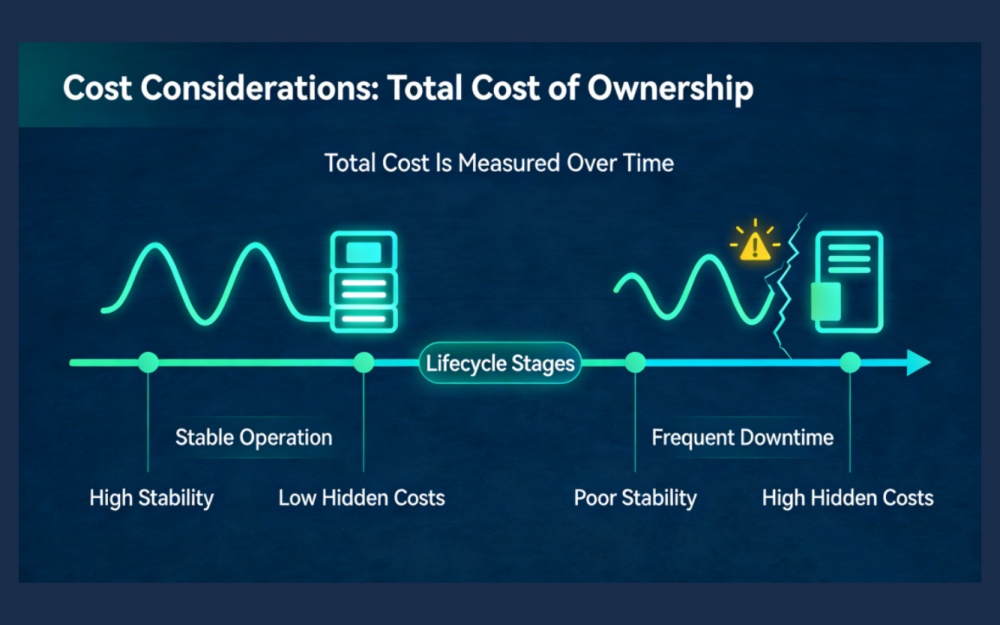

Avaliar SMT linhas puramente com base no preço de compra geralmente leva a custos mais elevados a longo prazo.
O TCO deve incluir:
Manutenção e peças de reposição
Consumo de energia
Treinamento e suporte de engenharia
Estabilidade de rendimento ao longo do tempo
Projetos modulares e escaláveis protegem o investimento, permitindo atualizações graduais em vez da substituição completa da linha.
Conclusão importante para eletrônica de potência SMT:
A linha SMT mais econômica é aquela que permanece produtiva e estável durante todo o seu ciclo de vida.
Mesmo o melhor equipamento pode falhar se o apoio do fornecedor for inadequado.
Critérios principais de avaliação:
Experiência com aplicações em eletrônica de potência
Disponibilidade de suporte técnico e treinamento
Processos comprovados de instalação e comissionamento
Estrutura clara de resposta de serviço
Conclusão importante para a eletrônica de potência SMT:
A capacidade do fornecedor é tão importante quanto a capacidade da máquina para aplicações complexas e de alta confiabilidade.
Escolher uma linha SMT para eletrônica de potência PCBA não é uma simples compra de equipamento. É uma decisão estratégica de fabricação que afeta a confiabilidade do produto, a estabilidade operacional e a escalabilidade futura.
Para a maioria dos fabricantes, o verdadeiro desafio não é comprar máquinas, mas sim traduzir as características do produto – como massa térmica, combinação de componentes e metas de confiabilidade – em um sistema de produção estável e escalável.
Uma linha de eletrônica de potência bem projetada SMT não persegue velocidade máxima. Oferece desempenho consistente sob condições exigentes, ano após ano.
Antes de finalizar qualquer investimento, a realização de uma revisão técnica estruturada – abrangendo o comportamento térmico do produto, a combinação de componentes e as restrições de expansão de longo prazo – pode reduzir significativamente o risco operacional e proteger a qualidade do produto durante todo o ciclo de vida.
Em alguns casos, a adaptação parcial é possível, mas raramente é a ideal. As linhas de eletrônicos de consumo SMT são normalmente otimizadas para placas finas, componentes pequenos e alta velocidade de posicionamento. A eletrônica de potência PCBA introduz placas mais espessas, maior massa térmica e componentes mais pesados, que muitas vezes excedem as margens mecânicas e térmicas das linhas voltadas para o consumidor. A adaptação de tais linhas pode levar a processos instáveis e a maiores riscos a longo prazo.
As considerações sobre refluxo devem ser incluídas na fase inicial de planejamento. A espessura da placa, o peso do cobre, a massa térmica do componente e as metas de confiabilidade da junta de solda influenciam diretamente a seleção do forno de refluxo e o layout da linha. Tratar o refluxo como um detalhe posterior geralmente resulta em margem térmica insuficiente que é difícil de corrigir posteriormente.
Nem sempre. Embora o refluxo de nitrogênio ou vácuo possa reduzir a oxidação e a anulação para certas aplicações de alta potência, muitos componentes eletrônicos de potência PCBAs podem alcançar confiabilidade aceitável com perfis de refluxo de ar bem projetados. A decisão deve ser baseada no tamanho da almofada térmica, na tolerância de anulação e nos requisitos de confiabilidade, em vez de suposições padrão.
A inspeção deve ser orientada pelo risco e não pela cobertura. Juntas de solda de alto risco – como dispositivos de energia, almofadas térmicas e caminhos de alta corrente – se beneficiam mais com uma inspeção mais profunda, incluindo raios X quando necessário. Aplicar a inspeção máxima a cada componente geralmente aumenta o tempo de ciclo sem redução proporcional do risco.
Os indicadores comuns incluem taxas de vazios inconsistentes, sensibilidade a pequenas alterações de perfil, flutuações de rendimento entre turnos e defeitos nas juntas de solda que aparecem após produção prolongada, e não durante os testes iniciais. Esses sintomas geralmente apontam para capacidade marginal de refluxo ou limitações do fluxo aéreo.
A rastreabilidade dos dados torna-se cada vez mais importante à medida que os produtos eletrônicos de potência passam para aplicações regulamentadas ou críticas para a segurança. O registro dos principais parâmetros do processo, como qualidade de impressão, precisão de posicionamento e perfis de refluxo, ajuda a identificar as causas principais quando surgem problemas e oferece suporte ao controle de processos de longo prazo e às auditorias dos clientes.
Sim. Mesmo quando os volumes atuais são estáveis, os portfólios de produtos de eletrônica de potência geralmente evoluem em direção a uma maior densidade de potência ou a requisitos de confiabilidade mais rígidos. Reservar espaço físico e compatibilidade de sistema para futuras inspeções, armazenamento em buffer ou atualizações de processos reduz significativamente o risco de interrupção e reinvestimento.
