Escolher uma linha de produção SMT para a fabricação de iluminação LED não é apenas uma compra de equipamento – é uma decisão de fabricação de longo prazo que afeta diretamente a confiabilidade do produto, a consistência da luz e o custo operacional.
Muitos fabricantes de LED inicialmente assumem que a montagem de LED PCB é mais simples do que a de eletrônicos de consumo devido à variedade relativamente baixa de componentes. Na realidade, a iluminação LED apresenta um conjunto único de desafios: placas PCB longas e finas, requisitos térmicos rigorosos, sensibilidade à consistência da soldagem e altas expectativas de estabilidade a longo prazo. Uma linha SMT mal configurada pode funcionar de forma aceitável no início da produção, mas gradualmente leva ao desvio de cor, à deterioração prematura da luz ou ao aumento das taxas de retrabalho após meses de operação.
Este artigo fornece um guia prático e orientado para a engenharia para escolher a linha de produção SMT certa para a fabricação de iluminação LED - focada na estabilidade, consistência, escalabilidade e controle de custos, em vez de apenas na velocidade do título.
Para fabricantes que planejam crescimento a longo prazo, selecionar a configuração correta da linha de produção LED SMT não se trata apenas de metas de produção atuais, mas também de garantir qualidade estável, desempenho consistente e escalabilidade para futuras atualizações de produtos.

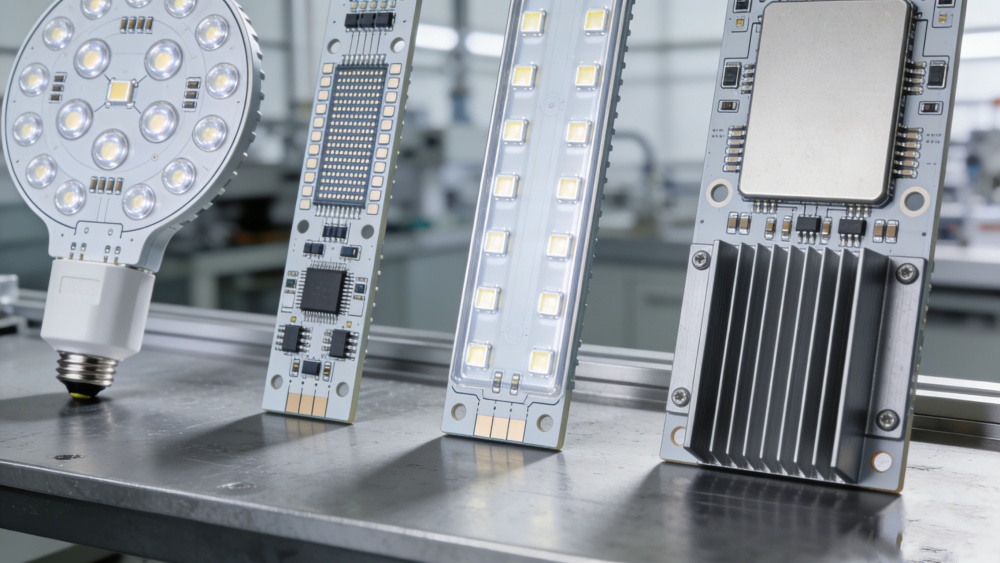

Ao contrário dos smartphones ou dos eletrônicos de consumo compactos, os produtos de iluminação LED geralmente usam PCBs longos, estreitos e relativamente finos. Luzes lineares, luzes de painel e luminárias externas geralmente excedem os comprimentos padrão PCB e são propensas a empenar durante processos térmicos.
Estas características impõem maiores exigências a:
Suporte da placa durante a impressão e colocação
Transportador SMT largura e estabilidade de transporte
Uniformidade térmica durante a soldagem por refluxo
Ignorar esses fatores pode resultar em tensão na junta de solda, aquecimento irregular e problemas graduais de confiabilidade que são difíceis de detectar durante a inspeção inicial.
LED iluminação PCB normalmente consiste em:
Grandes quantidades de LED fichas
Resistores e capacitores em padrões repetitivos
Diversidade limitada de pacotes em comparação com smartphones ou wearables
Embora o layout pareça simples, o desafio reside em manter a consistência do posicionamento e da soldagem em milhares — ou milhões — de componentes idênticos. Pequenas variações no volume de solda ou na pressão de colocação podem se acumular em inconsistências visíveis de brilho nos produtos acabados.
Para a fabricação de LED, a repetibilidade e o controle do processo são mais importantes do que a velocidade extrema de colocação.
O desempenho do LED está diretamente ligado à qualidade da junta de solda e ao comportamento térmico. Uma soldagem inadequada pode levar a:
Aumento da temperatura da junção
Depreciação mais rápida do lúmen
Mudança de cor ao longo do tempo
Ao contrário dos produtos de consumo de curta duração, espera-se que a iluminação funcione de forma fiável durante anos. SMT decisões tomadas durante a configuração da linha terão um impacto direto no desempenho em campo muito depois do início da produção.
Na prática, as soluções SMT para a fabricação de iluminação LED devem ser adaptadas à estrutura do produto, ao tamanho PCB e aos requisitos térmicos, em vez de usar uma abordagem única para todos.
Lâmpadas e tubos LED são normalmente produtos de alto volume com tamanhos PCB moderados. As principais prioridades SMT incluem:
Impressão estável para volume de solda consistente
Posicionamento confiável em velocidades moderadas
Processos de refluxo focados no aquecimento uniforme em vez do rendimento máximo
Para essas aplicações, uma linha SMT bem balanceada, enfatizando o tempo de atividade e o rendimento, geralmente oferece melhor ROI do que configurações de velocidade ultra-alta.
As luzes do painel e as luminárias lineares introduzem complexidade adicional devido ao comprimento da placa e ao estresse mecânico. As linhas SMT para esses produtos devem enfatizar:
Suporte aprimorado PCB durante impressão e posicionamento
Transportador SMT foi projetado para manuseio de pranchas longas
Fornos de refluxo com uniformidade de temperatura comprovada em PCBs largos e longos
O manuseio inadequado ou o aquecimento irregular podem causar fadiga sutil nas juntas de solda, que só aparece após operação prolongada.
Produtos LED de alta potência e externos exigem a mais alta confiabilidade de soldagem. Essas aplicações geralmente exigem:
Controle rigoroso do perfil térmico
Ambientes opcionais de refluxo de nitrogênio
Margens de processo conservadoras para garantir durabilidade a longo prazo
Nesses casos, investir antecipadamente em estabilidade térmica e controle de processo reduz significativamente os custos de garantia e manutenção posteriores.

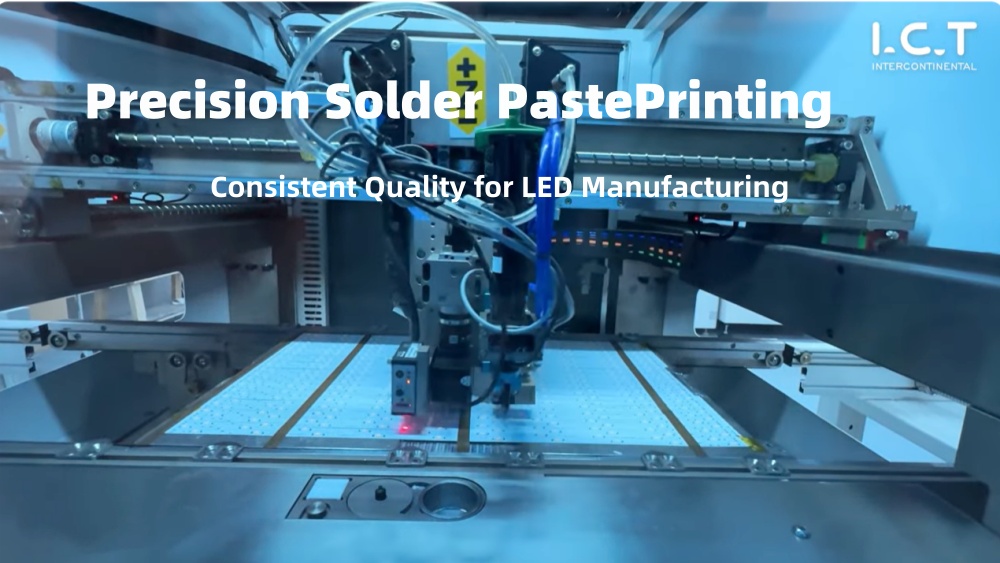

A impressão em pasta de solda é o ponto de partida da qualidade LED SMT. Os desafios comuns incluem:
Volume de solda irregular em pads LED grandes
Queda da pasta ou liberação insuficiente em pranchas longas
Variações causadas por suporte inconsistente do conselho
Mesmo pequenos desvios no volume de solda podem causar inclinação LED, dissipação de calor insuficiente ou problemas de confiabilidade a longo prazo.
Ao selecionar uma impressora de pasta de solda para fabricação de LED, deve-se dar prioridade a:
Estrutura estável e alinhamento repetível
Suporte eficaz da placa inferior por longos PCBs
Pressão consistente do rodo em toda a área de impressão
A velocidade raramente é o fator limitante. Uma impressora um pouco mais lenta, mas mais estável, geralmente oferece resultados superiores a longo prazo na produção LED.
Um processo de impressão de pasta de solda estável e repetível para LED PCBs costuma ser mais valioso do que velocidades de impressão mais altas, especialmente para placas longas e blocos LED grandes.
A inspeção da pasta de solda (SPI) não é obrigatória para todas as fábricas LED, mas torna-se cada vez mais valiosa quando:
Produzindo volumes médios a altos
Fabricação de produtos de alta potência ou de exportação LED
Lutando com defeitos relacionados à solda ou inconsistência de brilho
SPI fornece detecção precoce da variação do volume de solda antes que a colocação e o refluxo amplifiquem o problema.

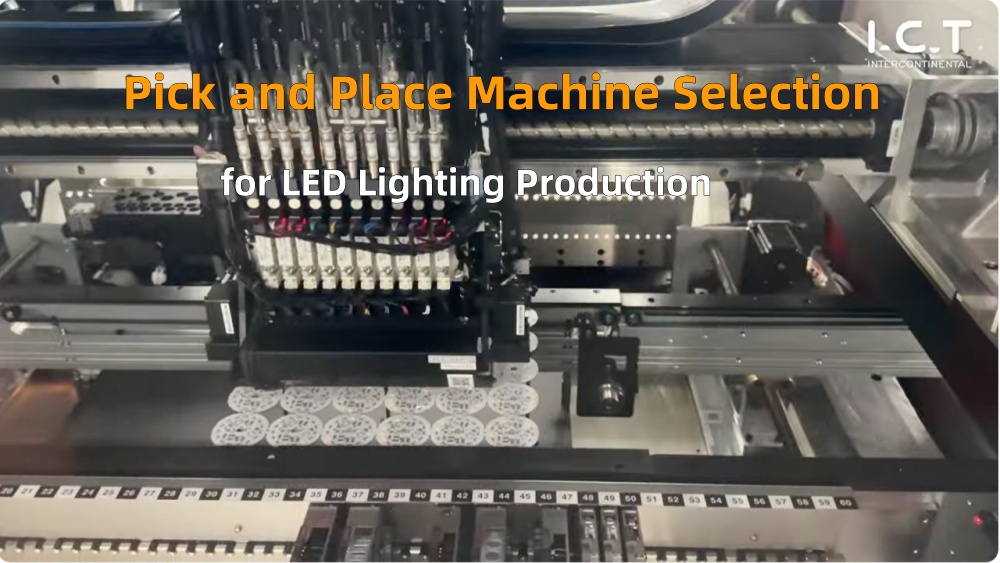

Os componentes LED são sensíveis ao estresse mecânico. A força de posicionamento excessiva pode danificar os chips internamente sem defeitos visíveis durante AOI.
As principais considerações incluem:
Controle de força de posicionamento ajustável
Alinhamento estável do bico
Comportamento de posicionamento consistente em longas execuções de produção
Para LED SMT, o posicionamento suave e repetível geralmente supera a velocidade máxima de posicionamento.
Embora números elevados de CPH possam parecer atraentes, a produção LED se beneficia mais de:
Precisão de posicionamento estável ao longo do tempo
Desvio mínimo durante longos turnos de produção
Baixas taxas de defeitos em vez de produção máxima
Uma máquina que funciona um pouco mais devagar, mas de forma consistente, muitas vezes produz maior produtividade efetiva devido à redução do retrabalho.
Ao avaliar SMT máquinas pick and place para LED montagem , a estabilidade de posicionamento a longo prazo e o controle de força são frequentemente mais importantes do que os números principais do CPH.
Muitas placas LED combinam chips LED com resistores, capacitores ou conectores padrão. Os sistemas de escolha e colocação devem:
Lide com tamanhos de componentes mistos sem problemas
Apoie mudanças rápidas de programa para diferentes variantes de produtos
Mantenha a precisão sem recalibração frequente
A flexibilidade é cada vez mais importante à medida que as linhas de produtos se diversificam.

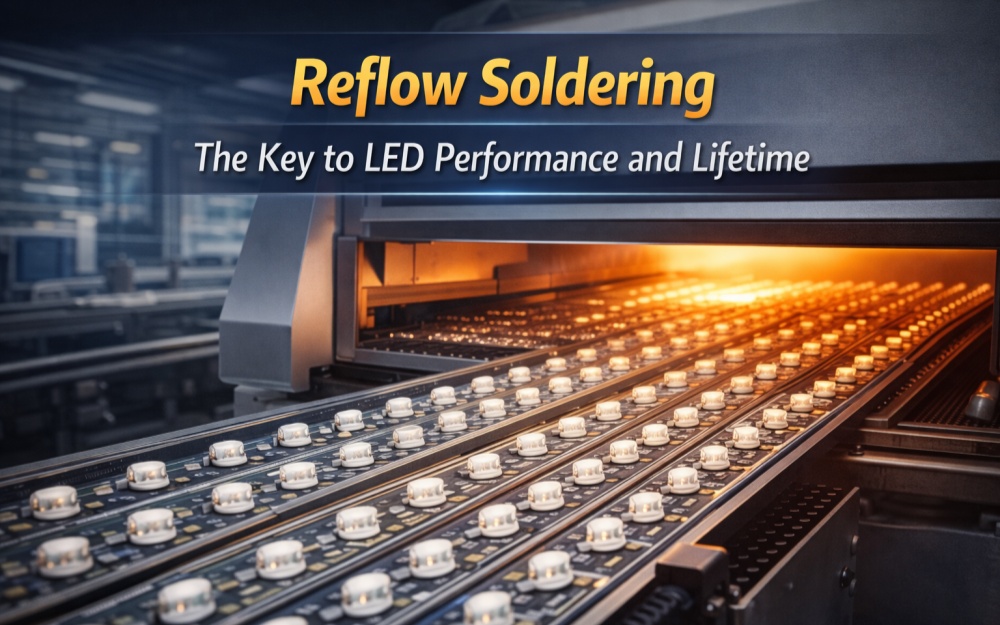

A seleção de soluções de soldagem por refluxo adequadas para iluminação LED desempenha um papel decisivo na integridade da junta de solda, consistência térmica e desempenho LED de longo prazo.
A soldagem por refluxo é o processo mais crítico para a confiabilidade LED. Os desafios comuns incluem:
Aquecimento desigual em longos PCBs
Imersão inconsistente e temperaturas de pico
Estresse térmico excessivo levando à fadiga da solda
Um perfil térmico estável e repetível é essencial para uma saída de luz consistente e uma longa vida útil.
O refluxo de nitrogênio pode oferecer benefícios para certas aplicações LED:
Oxidação reduzida
Molhar de solda aprimorada
Formação de juntas mais consistente
No entanto, também aumenta o custo operacional. Para muitos produtos LED padrão, um processo de refluxo de ar bem controlado é suficiente. O nitrogênio normalmente é justificado para fabricação de LED de alta potência ou de qualidade premium.
Para placas longas LED, o projeto do forno de refluxo torna-se crítico. Os principais fatores incluem:
Comprimento adequado da zona de aquecimento
Design de fluxo de ar estável
Uniformidade de temperatura comprovada em toda a largura e comprimento da placa
Os resultados dos testes a curto prazo podem parecer aceitáveis, mas a consistência a longo prazo determina o verdadeiro sucesso da produção.
LED SMT defeitos diferem daqueles em produtos eletrônicos de consumo densos. Problemas típicos incluem:
LED desalinhamento ou inclinação
Solda insuficiente ou excessiva
Erros de polaridade
Componentes ausentes
As estratégias de inspeção devem ser adaptadas a esses tipos de defeitos, em vez de requisitos genéricos de alta densidade PCB.
A inspeção óptica automatizada (AOI) é amplamente utilizada em linhas LED SMT. Configurações eficazes de AOI concentram-se em:
LED precisão de posição
Formato da junta de solda em vez de detecção de microdefeitos
Alta velocidade de inspeção sem complexidade desnecessária
A programação AOI excessivamente complexa geralmente adiciona custos sem melhorar o rendimento.
A inspeção AOI adequada para montagem LED PCB deve se concentrar no alinhamento, polaridade e aparência da solda, em vez de classificação de defeitos excessivamente complexa.
Nem toda fábrica LED precisa de cobertura total SPI e AOI desde o primeiro dia. Uma abordagem prática é:
Comece com AOI para posicionamento e controle de polaridade
Introduzir SPI à medida que os requisitos de volume ou qualidade aumentam
O investimento em inspeção deve crescer junto com a escala de produção e as expectativas dos clientes.
Muitos fabricantes de LED começam com uma única linha de SMT. A chave é garantir que a configuração inicial:
Não limita a expansão futura
Permite que equipamentos adicionais sejam integrados sem problemas
Evita a obsolescência precoce
O planejamento modular reduz riscos e protege o investimento de capital.
Nas linhas LED SMT, determinados equipamentos beneficiam de especificações iniciais mais elevadas:
Fornos de refluxo com desempenho térmico estável
Impressoras com forte estabilidade mecânica
Sistemas de transporte capazes de lidar com placas mais longas
Outros elementos, como profundidade de inspeção ou velocidade de posicionamento, muitas vezes podem ser atualizados posteriormente.
A especificação excessiva de equipamentos pode ser tão problemática quanto o investimento insuficiente. Erros comuns incluem:
Comprando velocidade excessiva para layouts LED simples
Investir na inspeção além das necessidades reais
Copiando configurações do smartphone SMT sem ajuste
O planejamento equilibrado garante ótimo desempenho de custo durante todo o ciclo de vida do produto.
Alguns erros recorrentes incluem:
Priorizando a velocidade em vez da estabilidade
Subestimando o impacto da consistência térmica
Ignorando longos desafios de manipulação de PCB
Tratar LED SMT como idêntico à montagem de produtos eletrônicos de consumo
Evitar esses erros antecipadamente economiza custos significativos e estresse operacional posteriormente.
Para os fabricantes que buscam estabilidade a longo prazo, uma linha de produção SMT completa para iluminação LED deve ser projetada como um sistema integrado, em vez de uma coleção de máquinas individuais.
Escolher a linha de produção SMT certa para a fabricação de iluminação LED requer uma mudança de mentalidade. O sucesso não é definido pela velocidade máxima ou pelo menor custo inicial, mas pela consistência, confiabilidade e escalabilidade de longo prazo.
Uma linha LED SMT bem projetada oferece:
Qualidade de solda estável
Desempenho de luz consistente
Menor retrabalho e risco de garantia
Crescimento sustentável da produção
Ao focar nos requisitos reais do processo, em vez de nas especificações principais, LED os fabricantes podem construir SMT linhas de produção que atendam às necessidades atuais e à expansão futura com confiança.
