Escolher a configuração correta da linha de produção SMT é uma das decisões mais críticas que um fabricante de eletrônicos tomará. Uma linha SMT bem combinada pode melhorar a produtividade, garantir uma qualidade estável e apoiar o crescimento a longo prazo. Por outro lado, uma configuração incompatível muitas vezes leva a investimentos desperdiçados, gargalos de produção ou atualizações dispendiosas posteriormente.
Um fator-chave que é frequentemente subestimado é o tamanho da fábrica. Diferentes tamanhos de fábricas apresentam objetivos de produção, restrições e perfis de risco muito diferentes. Este guia explica como SMT as configurações da linha de produção devem ser planejadas para fábricas de pequeno, médio e grande porte e no que os clientes devem se concentrar em cada estágio.
SMT linhas de produção não são soluções do tipo “tamanho único”. A configuração ideal depende muito de como uma fábrica opera hoje e de como planeja crescer no futuro.
O tamanho da fábrica afeta:
Requisitos de volume de produção e takt time
Variedade de produtos e frequência de troca
Disponibilidade de mão de obra e níveis de qualificação
Flexibilidade orçamentária e expectativas de retorno do investimento
Ignorar estas diferenças resulta frequentemente em linhas sobreconfiguradas que são subutilizadas ou em linhas de baixo custo que não conseguem satisfazer a procura futura. Compreender a situação da sua fábrica é o primeiro passo em direção a um investimento racional na linha SMT.
Em vez de usar rótulos vagos, é mais prático definir o tamanho da fábrica usando indicadores operacionais:
Fábricas de pequena escala
Volumes de produção baixos a moderados
Grande variedade de produtos, lotes pequenos
Operação em um turno em muitos casos
Equipes limitadas de engenharia e manutenção
Fábricas de Média Escala
Demanda de produção estável e crescente
Vários modelos de produtos com trocas regulares
Um a dois turnos por dia
Engenheiros dedicados de processo e qualidade
Fábricas em grande escala
Produção contínua e de alto volume
Menos tipos de produtos, mas grande produção por modelo
Operação em vários turnos ou 24 horas por dia, 7 dias por semana
Forte automação, qualidade e infraestrutura de TI
Depois que uma fábrica consegue identificar claramente sua categoria, as decisões de configuração de linha tornam-se muito mais lógicas e econômicas.
Para fábricas desta dimensão, o foco principal deve ser evitar o excesso de investimento, mantendo ao mesmo tempo espaço para atualizações graduais.
As pequenas fábricas normalmente apresentam as seguintes características:
Menor volume de produção (por exemplo, produção diária de 500-1000 PCBs)
Orçamento limitado
Alta demanda por flexibilidade e diversidade de produtos
Para pequenas fábricas, a configuração SMT deve equilibrar eficiência e controle de custos, com ênfase em equipamentos multifuncionais.
Equipamento recomendado:
Máquina Pick and Place : Escolha um modelo intermediário, como o JUKI 2030 ou Panasonic NPM-W2 , que oferece um CPH (componentes por hora) de cerca de 10k-15k, adequado para produção de pequenos lotes.
Forno de refluxo : Opte por um forno de refluxo de 8 zonas, como o Heller 1707EX, I.C.T-Lyra622, que pode lidar com processos de soldagem comuns para LEDs e componentes eletrônicos de consumo.
Inspeção óptica automática (AOI) : Fuji NXT AOI, I.C.T-V8 é uma escolha econômica que fornece precisão decente para inspeção sem exceder o orçamento.
Impressora de tela : A DEK Horizon 03iX, I.C.T-4034 oferece controle preciso da pressão do rodo e limpeza automática, tornando-a uma excelente escolha para configurações de pequena escala.
Sugestões de configuração:
Automação: Adicione máquinas de troca automática de alimentadores para melhorar a velocidade de produção e reduzir o trabalho manual.
Treinamento de pessoal: Certifique-se de que pelo menos dois operadores sejam treinados em operações de máquinas e manutenção básica.
Otimização de Layout: Considere um layout em forma de U para minimizar o manuseio de materiais e áreas de estoque.
As fábricas de médio porte normalmente produzem entre 1.000 e 5.000 PCBs por dia e geralmente têm uma base sólida em automação com um orçamento mais flexível para suportar investimentos adicionais.
Equipamento recomendado:
Máquina Pick and Place : Escolha modelos como JUKI RS-1R ou Samsung SM471 , que fornecem um CPH de 20k-30k, adequado para produção PCB de média a alta densidade.
Forno de refluxo : Opte por um forno de refluxo de 10 zonas, como o Heller 1913EX ou I.C.T-L10 , que oferece sistemas precisos de controle de temperatura para processos de soldagem complexos (por exemplo, soldagem por refluxo de nitrogênio).
Inspeção Óptica Automática (AOI) : Para um controle de maior qualidade, considere o sistema Koh Young Zenith 3D AOI, que fornece recursos de inspeção detalhados.
Inspeção de pasta de solda (SPI) : O sistema Koh Young ou I.C.T-S400 SPI pode monitorar a espessura e a consistência da pasta de solda em tempo real durante o processo de impressão.
Sugestões de configuração:
Maior automação : incorpore sistemas automáticos de manuseio de materiais para reduzir a intervenção manual.
Layout da linha de produção : Um layout linear garante um fluxo de material suave e desperdício mínimo de tempo.
Controle de qualidade : adicione sistemas de inspeção contínua SPI+AOI para garantir que padrões de alta qualidade sejam mantidos em todas as etapas da produção.
As grandes fábricas normalmente têm volumes de produção muito elevados, muitas vezes superiores a 5.000 PCBs por dia, e podem dar-se ao luxo de investir numa gama mais extensa de equipamentos. Estas fábricas visam a máxima automação e alta capacidade, geralmente envolvendo múltiplas linhas de produção.
Equipamento recomendado:
Máquina Pick and Place : Modelos de última geração, como o JUKI RS-7R ou Fuji NXT III, com CPH superior a 40k, são perfeitos para produção em grande escala e alto volume.
Forno de refluxo : Escolha um forno de refluxo de 12 zonas, como o I.C.T-L12 ou Heller 1917EX, que acomoda vários processos de soldagem e placas de alta densidade.
Inspeção óptica automática (AOI) : O Koh Young Zenith ou I.C.T- 5146 3D AOI é ideal para grandes fábricas, oferecendo recursos avançados de inspeção 3D.
Impressora de tela : Impressoras de alta precisão como a DEK Horizon 03iX, I.C.T-5151 são adequadas para grandes volumes de produção e garantem aplicação consistente de pasta de solda.
Sugestões de configuração:
Automação total: Garanta que toda a linha de produção seja automatizada, incluindo troca automatizada de alimentadores e sistemas robóticos de manuseio de materiais.
Otimização de Processos: Personalize os perfis de temperatura do forno de refluxo e os programas de coleta e colocação para atender diferentes tipos de produtos, garantindo flexibilidade na produção.
Feedback de dados: Instale sistemas de monitoramento em tempo real para rastrear o desempenho do equipamento e antecipar possíveis falhas.
Muitos projetos de linha SMT não conseguem entregar os resultados esperados devido a erros evitáveis. Os mais comuns incluem:
Seleção de equipamentos com base apenas nas especificações máximas e não nas necessidades reais
Superestimando o crescimento da produção no curto prazo
Ignorando o tempo de mudança e a complexidade operacional
Subestimar a importância do suporte ao processo e do treinamento
Esses erros geralmente resultam do tratamento da configuração da linha SMT como uma lista de compras em vez de uma tarefa de design de sistema de produção.

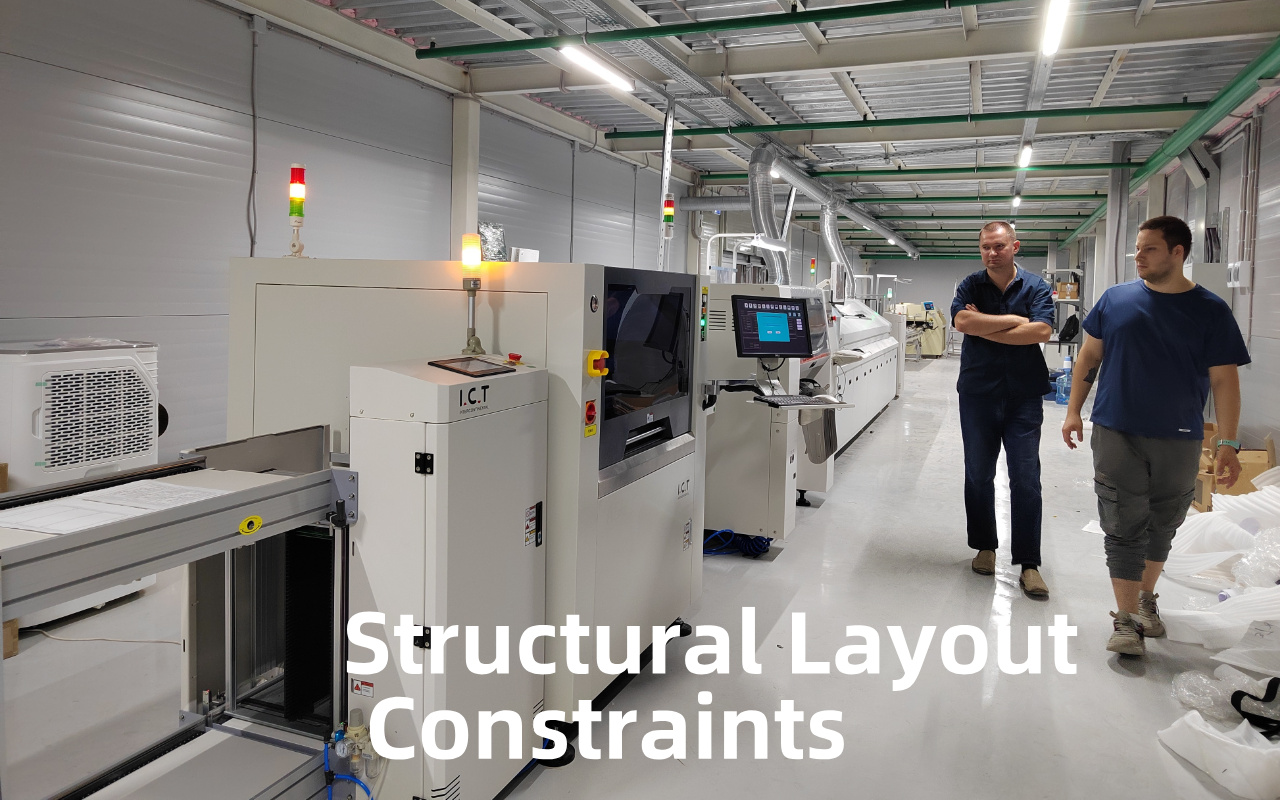

Até as pequenas fábricas pensam no crescimento futuro. O segredo não é comprar tudo antecipadamente, mas planejar a linha pensando na expansão.
As estratégias práticas de expansão incluem:
Reservando espaço de layout para equipamentos adicionais
Escolhendo máquinas com caminhos de atualização modulares
Padronizando interfaces para automação futura
Uma linha bem planejada permite que uma fábrica aumente a produção passo a passo, sem descartar os investimentos existentes. Esta abordagem reduz o risco e mantém as despesas de capital alinhadas com o crescimento real do negócio.
Negligenciar a variedade de produtos: Muitos fabricantes concentram-se apenas na produção de um tipo de produto e ignoram a diversidade de produtos que serão produzidos. Diferentes tipos de produtos eletrônicos (por exemplo, LED, eletrônicos automotivos, eletrônicos médicos) têm requisitos de equipamentos diferentes. A linha de produção deve ser configurada de acordo com o mix real de produtos.
Confiar excessivamente em uma única marca de equipamento: Embora a marca seja importante, é mais importante focar na compatibilidade do equipamento. Uma combinação multimarcas pode oferecer soluções mais flexíveis para diferentes necessidades.
Excesso de automação: Nem todo processo precisa ser totalmente automatizado. Algumas etapas (por exemplo, montagem, inspeção) beneficiam-se da colaboração homem-máquina, o que pode aumentar a eficiência e ao mesmo tempo manter os custos baixos.
Ao selecionar uma linha de produção SMT, é importante considerar não apenas as especificações do equipamento, mas também o tamanho real da fábrica, o fluxo de produção, os tipos de produtos e as necessidades de automação. Todas as fábricas de pequeno, médio e grande porte têm prioridades diferentes na configuração de suas linhas de produção. Uma configuração bem adaptada pode maximizar a eficiência da produção e a qualidade do produto.
Um fornecedor de soluções SMT profissional não começa com recomendações de equipamentos. Em vez disso, começam por compreender os objetivos de produção, as restrições e os planos de crescimento. Essa abordagem leva a soluções práticas, escaláveis e sustentáveis ao longo do tempo.
Se você ainda não tiver certeza sobre a configuração da linha de produção SMT ou quiser personalizar a configuração do seu equipamento, não hesite em entrar em contato com I.C.T. Fornecemos soluções abrangentes e personalizadas que garantem que todos os aspectos da sua linha de produção funcionem de maneira suave e eficiente.
