As máquinas principais 5 AOI para 2025 são I.C.T-5146, AI-5146-3D, I.C.T-AI5146W, AI-4540 e MyPro I Série 3d AOI. Essas máquinas possuem inspeção 3D avançada, software orientado a IA e forte confiabilidade. Eles ajudam as linhas de montagem PCB encontram problemas mais cedo. Eles também fazem com que a tecnologia de montagem de superfície funcione melhor e mais baixos resíduos. A série de máquinas I.C.T AOI precisa de pouca manutenção e funciona rapidamente o tempo todo. Mais pessoas querem agora eletrônicos de alta precisão. Escolher a direita AOI pode diminuir as taxas de defeitos de 5% para 1% . Isso ajuda as fábricas a criar mais produtos e desperdiçar menos em todo o mundo.
· Inspeção óptica automatizada (AOI) usa câmeras e IA para identificar problemas no início de SMT. Isso ajuda a produzir melhores produtos e reduzir o desperdício.
· As melhores máquinas AOI em 2025 têm inspeção 3D avançada. Eles usam software inteligente e trabalham rápido e bem com muitos tamanhos e tipos PCB.
· AOI pode diminuir as taxas de defeitos de 5% para 1%. Ajuda mais produtos a passar no primeiro teste e pode reduzir os custos de retrabalho em até 60%. Isso economiza dinheiro e tempo.
· Novos sistemas AOI vinculam -se a software de fábrica como o MES. Eles compartilham dados imediatamente, para que as equipes possam resolver os problemas rapidamente e cuidar de defeitos.
· Escolher a máquina certa AOI depende de quão bem ela verifica, quão rápido funciona, seu software, como ela se encaixa com outras ferramentas, suporte e custo.
· Manter as máquinas AOI Limpe e atualizando seu software ajuda a funcionar bem. Isso interrompe as quebras caras na linha de produção.
· AOI A tecnologia ajuda muitos campos, como eletrônicos de consumo, carros, dispositivos médicos e fabricação de novos produtos. Ele garante que os produtos sejam de alta qualidade.
· A compra de máquinas inteligentes AOI com verificações de IA e 3D é uma boa opção para o futuro. Eles ajudam a diminuir os erros e ajudam as fábricas a crescer.
A inspeção óptica automática é muito importante na tecnologia de montagem na superfície. Ele usa câmeras e software inteligente para analisar os conjuntos de placas de circuito impresso. O sistema encontra problemas como peças ausentes ou tortas, solda ruim e coisas que não devem estar lá. A inspeção óptica automatizada funciona em diferentes etapas na linha de montagem SMT . Ele verifica após a pasta de solda ser colocada, antes e depois da solda de refluxo e durante a solda das ondas. Esses sistemas ajudam os fabricantes a manter a eletrônica de alta qualidade, identificando problemas com antecedência. A inspeção óptica automatizada garante que cada placa seja boa antes de seguir em frente.
Dica: AOI Os sistemas podem verificar centenas de placas a cada hora. Isso os torna muito úteis para linhas de tecnologia movimentada de superfície movimentadas.
Os fabricantes usam inspeção óptica automática para melhorar a qualidade e economizar dinheiro. Esses sistemas encontram problemas imediatamente, para que os trabalhadores possam corrigi -los rapidamente. AOI encontra muitos tipos de erros, como polaridade errada, solda ruim e peças ausentes ou tortas. A tecnologia usa maneiras diferentes de inspecionar, como imagens 3D e câmeras de muitos ângulos. Isso ajuda em coisas difíceis, como tábuas dobradas e superfícies brilhantes. Os sistemas AOI também funcionam com sistemas de execução de fabricação. Eles dão feedback rápido e rastream todos os defeito na etapa certa.
Beneficiar | Impacto em SMT Produção |
Taxa de escape de defeitos | Reduzido em até 85% |
Rendimento de primeira passagem | Aumentou de 92% para 98% |
Retrabalhar custos | Reduzido em 60% |
Rastreabilidade | Rastreamento completo de defeitos |
Velocidade de inspeção | Centenas a milhares de peças/minuto |
A inspeção óptica automática torna os resultados mais constantes e confiáveis do que as pessoas. Ajuda as fábricas a melhorar o tempo todo e atender às necessidades de novos eletrônicos.
Em 2025, os sistemas automatizados de inspeção óptica ficarão ainda melhores. Os fabricantes agora usam inteligência artificial e aprendizado de máquina para encontrar mais defeitos e cometer menos erros. Novas imagens 3D, como luz estruturada e triangulação a laser, permitem que o sistema veja detalhes de muitos lados. AOI baseado em nuvem permite que as pessoas assistem e estudem dados de longe, para que as equipes possam trabalhar juntas de qualquer lugar. Mais automação significa menos trabalho para pessoas e linhas mais rápidas. As idéias da indústria 4.0 , como IoT e Big Data, ajudam a fazer com que as linhas de tecnologia de montagem na superfície funcionem ainda melhor. Empresas como Koh Young Technology, Viscom e Mirtec estão liderando essas mudanças. À medida que as peças eletrônicas ficam menores e mais difíceis, os sistemas AOI mudam para manter a qualidade muito alta.
O I.C.T-5146 é uma máquina confiável AOI para SMT linhas. Ele usa lentes especiais e software inteligente para verificar de perto as placas. Muitas empresas o usam porque funciona bem e é fácil de usar. O I.C.T-5146 pode verificar as placas antes e depois da solda. Isso o torna bom para muitas etapas para fazer eletrônicos.
· A câmera tira fotos claras com luzes brilhantes.
· O software inteligente encontra problemas aprendendo com os trabalhos anteriores.
· Ele verifica as placas rapidamente, por isso se encaixa em linhas ocupadas.
· Você pode assistir e controlá -lo de longe.
· Funciona com o MES para compartilhar dados imediatamente.
· Alterar trabalhos e a configuração é rápido e simples.
Prós | Contras |
Encontra bem defeitos | Os cheques 3D não são muito fortes |
Precisa de pouca conserto ou cuidado | Os trabalhadores podem precisar aprender a IA |
Fácil de configurar e trocar de trabalho | Não para muito grande PCB s |
Funciona bem com Mes |
O I.C.T-5146 é melhor para fábricas ocupadas com muitos empregos. Ajuda quando você precisa mudar de emprego rapidamente e encontrar problemas mais cedo. Também é bom se você deseja compartilhar dados e controle remoto fáceis.

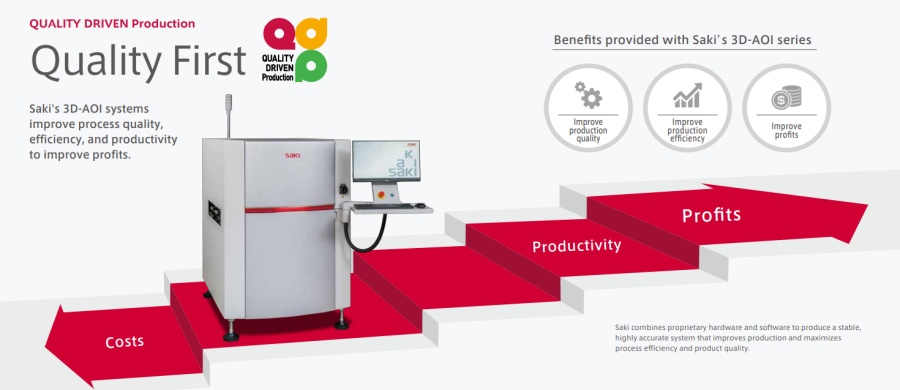

O Saki 3DI-LS2 usa verificações inteligentes de IA e 3D para o trabalho SMT. Sua IA aprende com muitas fotos de tabuleiro, boas e ruins. Os trabalhadores não precisam alterar as configurações manualmente. Isso simplifica qualquer pessoa usar. As grandes empresas confiam nele, como Denso em carros. Saki fez esse modelo para ajudar as fábricas inteligentes e manter cheques de alta qualidade.
· AI encontra problemas e precisa de menos ajuda das pessoas.
· Aprendizagem profunda fornece resultados bons e constantes.
· Ele verifica as placas de 50 x 60 mm a 330 x 330 mm.
· Você pode escolher a nitidez da câmera e alterá -la rapidamente.
· Ele verifica peças altas de até 40 mm de altura.
· Ele verifica rapidamente, até 7.000 mm² a cada segundo.
· Ele analisa muitos pontos e lida com dados de uma só vez.
· Você pode trocar luzes e câmeras para suas necessidades.
· Você pode adicionar luzes de cúpula, câmeras laterais ou luzes UV.
· Ele fala com outras máquinas para obter um trabalho suave.
· A rede é simples e continua trabalhando mesmo com problemas.
Prós | Contras |
Ai verifica erros mais baixos das pessoas | A máquina é pesada, cerca de 900 kg |
Você pode trocar luzes e câmeras | A primeira configuração pode levar algum tempo |
Verifica as peças SMT e o buraco do orifício | Ocupa muito espaço |
Verificações 3D rápidas e boas | |
Grandes fabricantes de carros confiam nisso |
O Saki 3DI-LS2 é ótimo para tábuas de carros, peças pequenas e fábricas inteligentes. Ajuda quando você precisa verificar peças curtas e altas. Também é bom para rastreamento e trabalho completo com outras máquinas. Sua IA inteligente ajuda quando você muda de emprego com frequência ou tem novos trabalhadores.

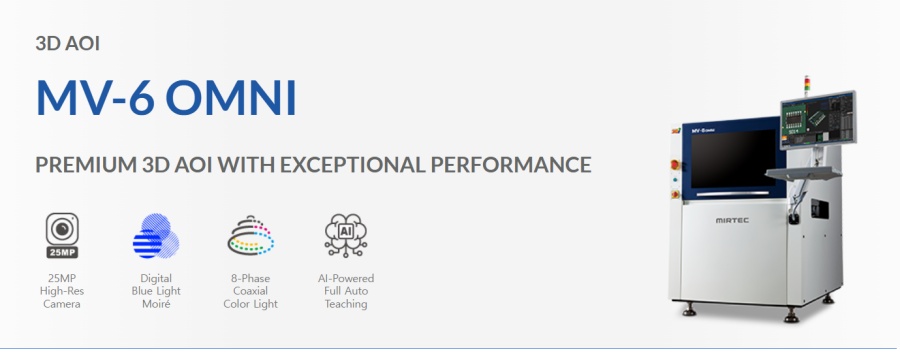

O MIRTEC MV-6 OMNI é um dos principais 3D AOI para eletrônicos. Ele usa imagens nítidas e verificações em 3D com a Tech Special Omni-Vision®. Especialistas como esta máquina e ganharam prêmios . Os fabricantes o escolhem para suas fortes cheques e melhor controle de qualidade.
· Verificações 3D Omni-Vision® medem bem a altura e o tamanho.
· O sistema de câmera tem 15 mega pixel para obter detalhes claros.
· Lentes especiais mantêm as fotos retas e nítidas.
· Utiliza o Quad Moiré Tech para verificações em 3D reais.
· Oito luzes coloridas ajudam a obter as melhores fotos.
· Duas câmeras (15 MP e 25 MP) para imagens nítidas.
· Verifica rapidamente, cerca de 0,77 segundos por ponto.
· Você pode corrigir problemas de longe sem parar.
· Ele verifica todos os pontos com 12 projetores 3D digitais.
· Ferramentas inteligentes ajudam a gerenciar trabalhos e usar as bibliotecas IPC.
· Câmeras laterais olham para as pranchas de diferentes ângulos.
Prós | Contras |
Verificações em 3D e 2D com imagens nítidas | A máquina é pesada (950 kg) |
Encontra problemas rapidamente e bem | Precisa de configuração qualificada para algumas ferramentas |
Você pode consertar as coisas sem parar | Pode ser grande demais para algumas linhas |
Conhecido por novas idéias e sendo estável | |
Se encaixa em muitos tamanhos de placa |
O MIRTEC MV-6 Omni é melhor para grandes fábricas de eletrônicos. Ajuda mais onde a velocidade e a qualidade são importantes. Ele se encaixa em linhas para telefones, carros e tábuas rígidas com muitas partes. Fabricantes que desejam cheques 3D fortes e menos tempo de inatividade como esse modelo.

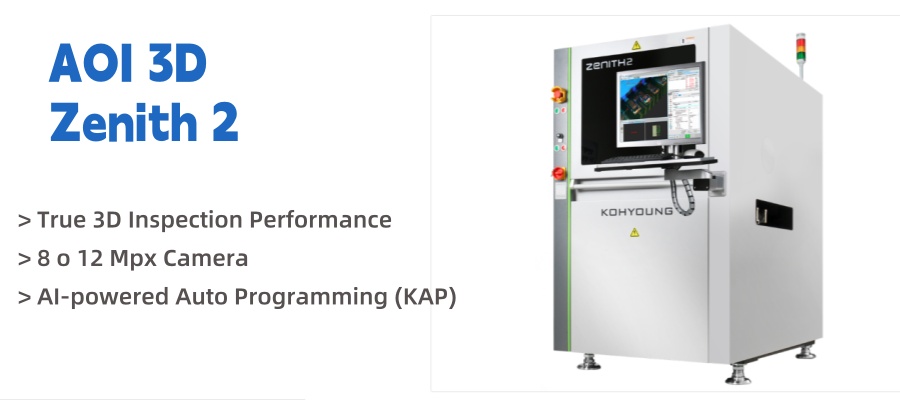

O Koh Young Zenith 2 é uma máquina superior para verificar as placas SMT. Ele usa a tecnologia 3D verdadeira especial para criar formas 3D exatas de cada PCB. A máquina mede o quão alto, largo e plano as juntas e peças são. O Zenith 2 verifica as placas usando as regras do IPC-A-610, que são confiáveis em todos os lugares para eletrônicos. O sistema possui programação automática de IA, portanto, a configuração é rápida e simples. O Zenith 2 se vincula ao sistema de fábrica Smart KSMart. Isso permite compartilhar dados imediatamente e corrigir problemas rapidamente. Quando usado com a fusão KPO, ele fabrica um sistema de circuito fechado. Isso ajuda a colocar as partes melhor e faz com que a linha funcione mais rapidamente.
Recurso/especificação | Descrição |
Verdadeira tecnologia de inspeção 3D | Usa verificações em 3D especiais para peças de até 25 mm de altura , incluindo juntas de solda e coisas que não devem estar lá. |
Conformidade padrão do IPC-610 | Verifica as placas das regras do IPC-610 para obter uma localização de defeitos bons e justos. |
Capacidades de detecção de defeitos | Encontra solda ausente, pontos errados, erros de polaridade, peças de cabeça para baixo, OCV/OCR, filé de solda, leads levantados, Tombstoning, Bridging e muito mais. |
Alta precisão e velocidade | Usa máquinas inteligentes e medição para trabalho rápido em linhas movimentadas. |
Câmera opcional de vista lateral | Verifica peças ocultas ou difíceis de ver com uma câmera lateral forte. |
Sistema de autodiagnóstico | Prevê quando é necessário cuidar para interromper as avarias e mantê -lo funcionando bem. |
Programação automática de IA (KAP) | O software de IA usa formas para definir verificações rapidamente e economizar dinheiro. |
Integração com o ecossistema Ksmart | Conecta -se com outras máquinas e fornece ferramentas SPC fortes para qualidade. |
Correção de colocação em tempo real | Funciona com o KPO Mounter para corrigir erros de peça imediatamente, tornando as coisas mais corretas e tornando mais boas placas. |
NOTA: Os verdadeiros cheques 3D do Zenith 2 e a IA apresentam ajuda as fábricas a obter menos alarmes falsos e mais bons quadros da primeira vez.
Prós | Contras |
Melhores verificações 3D verdadeiras na indústria | Custa mais no início |
Rápido, a configuração da IA significa menos espera | Alguns recursos precisam de treinamento para usar bem |
A fixação de circuito fechado torna as coisas mais corretas | Precisa de mais espaço em algumas fábricas |
Prevê que os cuidados precisam parar de quebrar surpresa | |
Segue as regras do IPC muito bem |
O Zenith 2 é ótimo para grandes fábricas eletrônicas que desejam velocidade e qualidade máxima. Funciona melhor onde obter boas placas na primeira vez e poucos erros são mais importantes. As fábricas que fabricam tábuas rígidas, como para carros, hospitais ou aparelhos sofisticados, recebem muito de seus cheques em 3D e fixação rápida. O Zenith 2 também é bom para fábricas inteligentes que desejam compartilhar e cuidar de dados fáceis antes que as coisas quebrem.

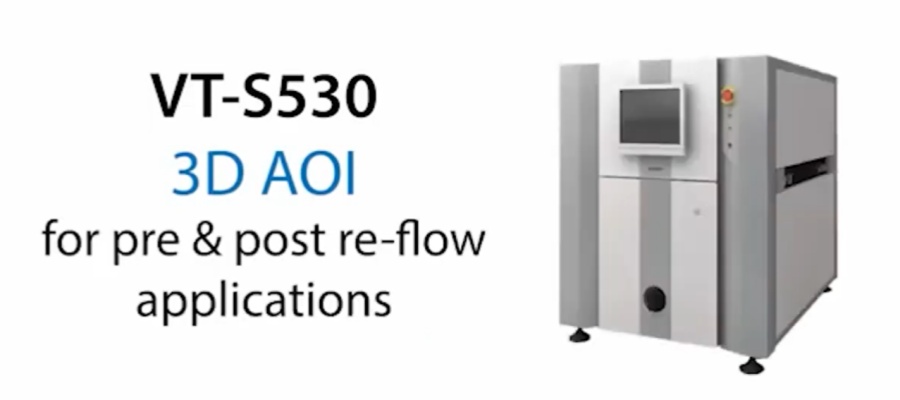

O OMRON VT-S530 fornece linhas completas 3D-AOI para SMT. Esta máquina usa câmeras inteligentes e mistura a mudança de fase com a Tech de forma 3D Color Destapt ™. O VT-S530 recebe um alto rendimento de primeira passagem, sem problemas perdidos e muito poucos rejeitos errados. Ele verifica as placas antes e depois da solda. Ele pode funcionar com uma ou duas linhas e verifica muito PCB é até 510x680 mm . O sistema segue as regras do IPC e verifica até pequenas peças 01005. A Tech combo combo 3D-SJI de Omron garante que cada placa seja bem verificada.
· Fornece 3D completo-AOI com fortes verificações para todas as linhas SMT.
· Usa a tecnologia 3D-SJI especial da OMRON , a mudança de fase de mistura e a cor Destaque ™ para melhores verificações.
· Segue as regras do IPC em 3D reais.
· Possui uma lente de câmera telecêntrica para imagens claras.
· Permite escolher uma resolução de 10 μm ou 15 μm.
· Pode usar duas linhas de uma só vez sem precisar de mais espaço.
· Verifica placas muito grandes até 510x680 mm.
· Verifica pequenas peças 01005.
· Trabalha antes e depois da solda.
· Software fácil com tela de toque e configuração offline.
· Observa a linha em tempo real e possui uma estação de reparo com vista em 3D completa.
· Possui ferramentas para analisar dados e verificar a qualidade.
· Vem com o principal serviço e ajuda de Omron.
Dica: o VT-S530 pode usar duas linhas e verificar as placas grandes, por isso é ótimo para fábricas ocupadas com muitos empregos.
Prós | Contras |
3D completo-AOI com tecnologia inteligente 3D-SJI | Custa mais do que simples AOI |
Verifica grandes e pequenos PCB s, até 01005 partes | Precisa de mais espaço na linha |
O uso de duas linhas faz mais produtos | Alguns recursos precisam de treinamento |
Observa a linha e ajuda a corrigir os problemas imediatamente | |
Fácil de usar e tem forte apoio |
O VT-S530 é bom para fábricas que precisam fazer muito e mudar de trabalho com frequência. Funciona bem nas filas com muitos tamanhos de placa ou muitas mudanças. Os fabricantes de carros, gadgets e fábricas gostam porque verifica pranchas minúsculas e enormes. O VT-S530 também é bom para lugares que desejam assistir à linha, olhar para os dados e manter a qualidade muito alta.
AOI Máquinas em 2025 têm muitos novos recursos. A tabela abaixo mostra os cinco principais modelos. Ele compara sua inspeção 3D, ferramentas de IA e velocidade. Cada máquina tem suas próprias forças especiais para SMT linhas.
AOI Máquina | Recursos de inspeção 3D | Recursos de IA | Velocidade (taxa de inspeção) |
Averroes.ai | Usa hardware óptico existente para 3D; Falte hardware 3D proprietário | Motor de aprendizado profundo sem código; Detecção de defeitos em tempo real | Depende do hardware |
Koh Young Zenith | VERDADEIRO 3D com moiré multi-projeção; lida com peças altas de até 25 mm; sem sombra | Programação automática movida a IA; Classificação automática de defeitos | 55,3 cm²/s |
Saki 3di | Plataforma de inspeção multitecnologia para SMT, THT, IGBT; Menos foco nas especificidades 3D | Programação assistida por AI; Classificação automática de defeitos | Não especificado |
TRI TR7700 | Resolução de altura adaptativa; Projeções de franjas digitais programáveis para 3D | Programação assistida por AI; Classificação automática de defeitos | Até 80 cm²/s |
MIRTEC MV-6 | DLP azul Moiré para 3D sem ruído; Inspeção 2D/3D simultânea | Iluminação multifásica; Inspeção de vários ângulos | Modo turbo: 45% mais rápido (alta taxa de transferência) |
Koh Young Zenith e Mirtec MV-6 têm o melhor hardware de inspeção em 3D. O TRI TR7700 é muito rápido e usa medição 3D inteligente. Averroes.ai é forte no software IA. Saki 3di pode verificar muitos tipos de placas e peças.
As métricas de desempenho ajudam as fábricas a escolher a máquina certa AOI. Velocidade, precisão e flexibilidade são mais importantes para linhas movimentadas. O TRI TR7700 é o mais rápido, verificando até 80 cm² a cada segundo. O Koh Young Zenith dá verificações em 3D constantes a 55,3 cm² por segundo . O MIRTEC MV-6 pode funcionar 45% mais rápido no modo turbo, por isso é bom para grandes empregos.
A velocidade do Averroes.ai depende do hardware que ele usa, para que possa mudar. O Saki 3DI não liste uma velocidade, mas pode verificar muitos tipos de placa. Todas essas máquinas funcionam rapidamente, mas a melhor depende do que a fábrica precisa.
Dica: as fábricas devem corresponder à velocidade AOI para a velocidade da linha. Isso ajuda a interromper a desaceleração e mantém a qualidade alta.
O software e como as máquinas AOI se conectam a outros sistemas são importantes. O Koh Young Zenith usa a IA para definir verificações e links com MES e ERP para compartilhamento de dados ao vivo. O MIRTEC MV-6 possui o sistema Omni-Vision® , que mistura SPI e AOI com verificações de defeitos inteligentes. Saki 3DI e TRI TR7700 usam AI para ajudar a configurar e encontrar problemas.
Novo software AOI permite que as pessoas assistem e controlem máquinas de longe. Conectar -se com MES e ERP agora é normal, para que as fábricas possam rastrear problemas e funcionar melhor. O aprendizado profundo ajuda a encontrar defeitos mais reais e reduzir alarmes falsos. Essas ferramentas produzem AOI Máquinas mais inteligentes e ajudam as fábricas a usar dados para melhorar.
Nota: Boa inspeção e conexões fortes ajudam as fábricas a manter a qualidade alta e a lidar com novos desafios.
Escolher a máquina certa AOI não é apenas sobre preço. Você precisa pensar mais do que o que paga no início. Cada sistema tem sua própria mistura de necessidades de custo, economia e cuidados. A tabela abaixo mostra os principais pontos de custo e valor das máquinas superior AOI em 2025:
AOI Máquina | Faixa de preço | Principais vantagens | Considerações de custo-benefício | Desafios de manutenção |
Omron VT-S530 | Premium (de ponta) | Alta velocidade, programação de IA, precisão superior | Alto custo inicial; ROI forte de menos defeitos e maior eficiência | A IA complexa precisa de atendimento especializado; risco de inatividade |
Koh Young Zenith 2 | Premium | Inspeção 3D rápida, precisa (7μm), confiável 3D | Vale o custo para detecção rápida e precisa em linhas movimentadas | Mais lento em grande PCB s; As atualizações podem ser caras |
Viscom IS6059 | Alto, mais manutenção | Câmera 3D rápida, modular, alta precisão | A configuração é complexa; A manutenção do módulo da câmera aumenta os custos | Sensível ao pó/umidade; A manutenção é cara |
MIRTEC MV-6 OMNI | High-end | 3D AOI, câmera de 15MP, suporte alto de componente | Alta manutenção para óptica; risco de tempo de inatividade em ambientes difíceis | Óptica cara; PCB Limites de tamanho |
I.C.T AI-5146D | Mid-high-end | 3D de pista dupla, rápida, precisa e acessível | Mais acessível que modelos premium; Boa proporção de velocidade / custo | A configuração é complexa; não para muito grande PCB s |
Dica: as máquinas de ponta AOI custam mais no início, mas podem economizar dinheiro mais tarde, encontrando problemas mais cedo e fazendo menos desperdício.
Omron VT-S530 e Koh Young Zenith 2 são modelos com preços mais altos. Essas máquinas são muito rápidas e muito precisas. As fábricas que fabricam muitas placas ou precisam de qualidade perfeita geralmente as escolhem. Eles custam muito no começo, mas ajudam com cometindo menos erros e mais bons quadros. A IA inteligente de Omron também ajuda os trabalhadores a fazer menos, para que as fábricas possam economizar trabalho ao longo do tempo.
O VIScom IS6059 e MIRTEC MV-6 OMNI também são feitos para empregos de alto nível. Eles têm fortes verificações em 3D e podem ser alteradas para diferentes necessidades. Mas eles precisam de mais cuidado, e isso pode ficar caro. Suas câmeras e lentes precisam de limpeza e fixação com frequência. Poeira ou calor podem fazer com que eles parem de funcionar, o que diminui a velocidade. As fábricas devem planejar esses custos extras ao comprar essas máquinas.
I.C.T AI-5146D é um negócio melhor para o preço. É rápido e verifica bem, mas não custa tanto quanto as principais máquinas 3D AOI . Este modelo é bom para fábricas que desejam verificações fortes, mas não querem gastar muito. Seu design de duas faixas ajuda a tornar mais placas rapidamente, por isso é bom para o cultivo de linhas. Mas ele não pode verificar as placas muito grandes, e configurá -lo pode ser difícil.
Quando você observa as máquinas AOI , pense em todos os custos. Isso significa que o preço, a configuração, o atendimento e sempre que a máquina não estiver funcionando. Máquinas com AI inteligente e cheques 3D podem economizar dinheiro com o tempo, especialmente se você fizer muitas placas ou muitos tipos. Mas cada fábrica deve escolher a máquina que se adapte às suas necessidades e orçamento melhor.
NOTA: A compra de uma máquina AOI pode ajudar uma fábrica a se sair melhor, fazendo placas melhores e economizando dinheiro a longo prazo. Sempre pense em valor de curto e longo prazo antes de escolher.
Escolher os sistemas de inspeção óptica automatizada certa para a montagem SMT exige um pensamento cuidadoso. Cada fábrica é diferente, então as pessoas devem olhar para algumas coisas principais.
A precisão da inspeção é muito importante. Câmeras de alta resolução e programas inteligentes ajudam a encontrar até pequenos problemas. Sistemas com precisão de sub-pixel podem identificar coisas como peças que não estão alinhadas ou nas juntas de solda ruins. Verificar o sistema com frequência e o treinamento dos trabalhadores ajuda a mantê -lo funcionando bem.
As linhas ocupadas precisam de máquinas AOI que funcionam rapidamente. A velocidade da inspeção óptica automática deve ser tão rápida quanto a linha ou ainda mais rápida. Isso interrompe a desaceleração. Máquinas rápidas, medidas em cm² por segundo, ajudam as fábricas a permanecerem rápidas e a manter a qualidade alta.
Os modernos sistemas de inspeção óptica automatizada usam software inteligente. Recursos como classificação de defeitos em tempo real, controles fáceis e relatórios do SPC ajudam os trabalhadores a resolver os problemas rapidamente. A conexão com os sistemas de execução de fabricação (MES) permite que os dados se movam facilmente e ajudem a melhorar o processo.
AOI As máquinas devem se encaixar nas linhas SMT sem problemas. Eles precisam trabalhar com MES e outros sistemas para facilitar o compartilhamento de dados. Boa ajuda da empresa, como treinar e consertar, mantém o sistema funcionando com pouco tempo de inatividade. Tentar AOI Máquinas com placas reais antes de comprar mostra como elas funcionam bem.
O orçamento é mais do que apenas o primeiro preço. O custo total inclui configuração, fixação e atualizações posteriormente. As fábricas devem escolher o que atende às suas necessidades e orçamento. Começando com AOI e adicionar mais à medida que as coisas ficam mais difíceis podem economizar dinheiro.
Dica: Coloque os sistemas AOI após etapas importantes, como a impressão de pasta de solda e o refluxo . Isso ajuda a encontrar mais problemas e melhorar o processo.
Os recursos correspondentes AOI para o que a fábrica precisa ajuda a funcionar melhor. A tabela abaixo mostra como as principais coisas correspondem SMT precisa:
Fator | Descrição | Relevância para SMT Requisitos de produção |
Volume de produção e mistura | Fast AOI é bom para linhas ocupadas; Programas flexíveis ajudam com muitas mudanças de produto. | Garanta que AOI velocidade e flexibilidade se ajustem ao tamanho e tipo de trabalho. |
Capacidades de inspeção | Câmeras de alta resolução e precisão do sub-pixel encontram muitos tipos de problemas. | Corresponde a detalhes e tipos de problemas. |
Velocidade e taxa de transferência | Verificações rápidas de até 100 cm²/s Stop Stop Slowdans. | Faz a velocidade AOI se encaixa na velocidade da linha. |
Software e integração | Verificações de problemas em tempo real e links MES facilitam o controle da qualidade. | Ajuda os dados a se mover rapidamente e melhorar o processo. |
Orçamento e custo de propriedade | Pense em comprar, consertar e atualizar custos. | Pare de gastar muito ou pouco com o que é necessário. |
Suporte ao fornecedor | Teste AOI com placas reais e escolha um forte suporte. | Garanta que o sistema funcione bem e seja fácil de corrigir. |
Os sistemas de inspeção óptica automatizados devem sempre se ajustar ao tipo PCB, quantas placas são fabricadas e a qualidade necessária. Para placas rígidas ou trabalhos importantes, o uso de AOI com outras verificações pode tornar as coisas ainda mais confiáveis.
Muitas fábricas esquecem a compatibilidade do software ao escolher um sistema AOI. Nem toda máquina AOI funciona bem com todo o software de fábrica. Alguns sistemas não se conectam facilmente com plataformas MES ou ERP. Isso pode diminuir o compartilhamento de dados e dificultar o rastreamento de defeitos. As fábricas podem precisar de software extra ou codificação especial, que custa mais e dificulta as coisas.
Dica: sempre verifique se o software AOI funciona com suas ferramentas de produção atuais. Peça ao vendedor que mostre uma demonstração usando seus próprios dados.
As atualizações de software também são importantes. Algumas máquinas AOI precisam de atualizações frequentemente para se manter seguro e preciso. Se você pular atualizações, o sistema poderá perder novos defeitos ou obter bugs. As fábricas devem planejar atualizações regulares e ver se o fornecedor ajuda na configuração e na fixação de problemas.
AOI As máquinas precisam de cuidados regulares para continuar funcionando bem. Muitos compradores não percebem quanto tempo e manutenção de dinheiro leva. O pular cheques pode causar quebras e interromper a produção.
As tarefas de manutenção típicas incluem :
· Rails transportadores limpos, bancadas de trabalho e a parte externa da máquina todos os dias
· Verifique e limpe lentes e sensores
· Procure vazamentos em circuitos de ar
· Limpe as luzes e peças em movimento a cada semana e adicione óleo
· Limpo profundo, calibrar e verificar peças elétricas todos os meses
· Obtenha um profissional para inspecionar e alterar peças antigas uma vez por ano
Os custos podem aumentar rapidamente . A maioria das fábricas gasta de US $ 5.000 a US $ 15.000 a cada ano em manutenção . Os custos mensais são de US $ 1.000 a US $ 3.000. As licenças de software podem custar US $ 2.000 a US $ 12.000 a cada ano. O treinamento de novos trabalhadores custa US $ 1.000 a US $ 5.000 por pessoa. Quando a máquina está sendo configurada ou fixa, a produção diminui e os custos aumentam.
Tarefa de manutenção | Freqüência | Impacto de custo típico |
Limpeza e inspeção | Diariamente/semanalmente | Trabalho, suprimentos de limpeza |
Calibração | Mensal | Tempo técnico |
Substituição de peças | Anualmente | Consumíveis, peças de reposição |
Licenciamento de software | Anual | US $ 2.000 a US $ 12.000 |
Treinamento | Conforme necessário | US $ 1.000 a US $ 5.000 por funcionário |
Os cuidados regulares mantêm os sistemas automáticos de inspeção óptica funcionando bem e verificando corretamente. Ignorar a manutenção pode causar tempo de inatividade caro.
A escalabilidade é outro problema que as pessoas sentem falta. Algumas máquinas AOI não podem acompanhar quando a produção aumenta . As linhas rápidas precisam de sistemas AOI que podem verificar milhares de placas todos os dias sem desacelerar. Máquinas com hardware e software flexíveis podem mudar conforme as necessidades crescem.
AOI Máquinas feitas para escalabilidade Use câmeras rápidas, programas inteligentes e configurações que você pode alterar. Eles lidam com diferentes tamanhos de placa e layouts complicados. Esses sistemas se encaixam facilmente em linhas e encontram defeitos imediatamente. À medida que a produção cresce, as máquinas escaláveis AOI continuam verificando rapidamente e bem. Eles também registram defeitos e ajudam a melhorar o processo.
AOI Os sistemas que escalam bem ajudam as fábricas a preencher pedidos e mantêm a qualidade alta à medida que aumentam.
Muitas pessoas começam olhando o preço ao escolher uma máquina AOI para o conjunto SMT. Eles geralmente querem o mais barato. Mas o valor real de uma máquina AOI é mais do que apenas o que você paga no início. Essas máquinas podem custar muito, mas ajudam a economizar dinheiro mais tarde. Eles melhoram a qualidade e param de perder tempo na linha. Encontrar problemas precoces significa que as fábricas não precisam consertar ou jogar fora o número de conselhos.
AOI Máquinas funcionam melhor em fábricas movimentadas que produzem muita coisa da mesma coisa. Nesses lugares, a configuração da máquina compensa rapidamente. Se uma fábrica fabrica o mesmo produto por um longo tempo, ele recuperará seu dinheiro mais rápido. A máquina AOI encontra problemas cedo, então menos placas ruins continuam. Isso significa mais bons quadros e menos desperdício.
Dica: se uma fábrica alterar muito os produtos ou fazer execuções de teste, a configuração da máquina AOI pode levar tempo. Pode levar mais tempo para recuperar seu dinheiro nesses casos.
As novas máquinas AOI têm coisas legais, como câmeras nítidas e software de IA inteligente. Essas coisas ajudam a encontrar mais problemas, mas também fazem com que a máquina custe mais. Como as máquinas AOI melhoram, elas custam mais para possuir. As fábricas precisam pensar se os novos recursos valem o preço. Às vezes, as coisas mais recentes não ajudam muito se você não fizer muitas placas ou alterar os produtos com frequência.
Aqui está uma tabela simples para mostrar preço e valor:
Fator | Baixo custo AOI | AOI de ponta AOI |
Custo inicial | Mais baixo | Mais alto |
Precisão da detecção de defeitos | Básico | Avançado (AI, 3D, HD) |
Tempo de configuração | Mais curto | Mais tempo (mais recursos) |
Melhor para | Pequenas corridas, simples PCB s | Produção em massa, complexo PCB s |
ROI de longo prazo | Moderado | Alto (em linhas estáveis) |
Algumas máquinas AOI feitas para placas planas SMT podem não funcionar bem com construções complicadas. Isso pode ser um problema se uma fábrica quiser fazer coisas novas mais tarde. mais recentes AOI Máquinas com IA e melhores ferramentas de dados podem corrigir esses problemas e ajudar a ganhar mais dinheiro.
Ao escolher uma máquina AOI , não apenas olhe para o preço. Pense em como ele se encaixa no seu trabalho, com a rapidez com que ele se pagará e se pode mudar à medida que sua empresa cresce. O melhor valor vem de uma máquina que se encaixa na sua fábrica e continua melhorando a qualidade.
Os compradores inteligentes se preocupam com o valor total, não apenas o preço. A máquina certa AOI pode economizar dinheiro, fazer placas melhores e ajudar sua empresa a crescer por um longo tempo.
AOI As máquinas são muito importantes na fabricação de eletrônicos de consumo. As empresas as usam para verificar smartphones, tablets, laptops e wearables. AOI procura peças ausentes, solda ruim e coisas não alinhadas corretamente. Essas máquinas ajudam as fábricas a produzir muitos produtos e manter a qualidade alta.
· Uma grande empresa de eletrônicos colocou um sistema AOI em sua linha. Depois disso, a empresa tinha 30% menos produtos enviados de volta . Isso economizava US $ 2 milhões a cada ano.
· AOI encontra problemas cedo, então menos produtos ruins vão para os clientes. Isso ajuda a proteger a marca e faz com que os clientes confiem mais na empresa.
· AOI Máquinas também ajudam as empresas a concluir o trabalho a tempo. Eles podem verificar centenas de placas a cada hora, para que a linha continue se movendo rapidamente.
Nota: AOI Os sistemas ajudam os fabricantes de eletrônicos a desperdiçar menos e obter mais bons produtos da primeira vez.
A eletrônica automotiva deve ser muito segura e funcionar bem. AOI Os sistemas ajudam os fabricantes de carros a verificar as placas de circuito impressas para unidades, sensores e telas de controle. Essas máquinas procuram pontes de solda, peças ausentes e polaridade errada. AOI Também verifica se as peças de segurança importantes estão no lugar certo.
Os fabricantes de carros usam AOI para seguir regras estritas. AOI As máquinas fornecem relatórios detalhados para cada placa que checam. Esses relatórios ajudam a descobrir onde os problemas começaram. Isso é importante para recalls e consertar produtos sob garantia.
Os sistemas AOI também ajudam quando as fábricas produzem muitas placas diferentes em pequenas quantidades. AOI As máquinas podem mudar de emprego rapidamente e ainda verificar bem.
· AOI ajuda as fábricas de carros a gastar menos em corrigir erros e tornar os produtos mais seguros.
· Os dados de AOI Verifica ajudam as fábricas a continuar melhorando para fazer as coisas.
Fazer dispositivos médicos precisa ser exato e sempre o mesmo. AOI Sistemas verificam coisas como lentes de contato, stents, canetas de insulina e seringas. Essas máquinas usam câmeras, luzes e IA especiais para encontrar pequenos problemas.
· Intelgic mudou de microscópios antigos para os sistemas AI AOI para verificar lentes e stents de contato. O sistema usa lentes nítidas, luzes especiais, suportes impressos em 3D e robôs. A IA encontra defeitos, portanto, os cheques são mais corretos e as pessoas cometem menos erros.
· Koya Medical começou a usar AOI para verificar seus produtos. O sistema encontrou mais problemas do que as pessoas. Os cheques passaram de minutos para apenas segundos. A empresa terminou uma pilha de trabalho de três meses em uma semana e deseja usar mais sistemas AOI.
· Sistemas de aprendizado profundo AOI agora verifique as canetas e seringas de insulina . Esses sistemas garantem que os produtos atendam às regras da FDA, olhando para as pontas das agulha e como se encaixam. Os sistemas médicos dovideq fizeram o LightControl AOI para endoscópios, usando redes neurais para verificar a qualidade durante a criação e a fixação.
Os sistemas AOI ajudam os fabricantes de dispositivos médicos a seguirem as regras e fornecem bons produtos seguros aos pacientes.
A prototipagem e a produção de pequenas lotes são importantes na eletrônica. As empresas usam essas etapas para experimentar novas idéias ou criar produtos especiais. Os sistemas de inspeção óptica automatizada (AOI) ajudam as pessoas a verificar rapidamente as placas e com bons resultados.
AOI Máquinas fornecem feedback rápido durante a prototipagem. Os engenheiros podem encontrar problemas mais cedo e corrigi -los antes de fazer mais placas. Isso economiza tempo e dinheiro. AOI também ajuda as equipes a interromper grandes erros que podem acontecer mais tarde.
Pequenos trabalhos em lote geralmente mudam muito. Cada grupo de placas pode parecer diferente ou usar novas peças. AOI Os sistemas com software inteligente podem lidar com essas alterações. Os trabalhadores podem marcar novos cheques em apenas alguns minutos. Algumas máquinas AOI usam IA para aprender novos problemas e padrões. Isso ajuda quando as equipes trabalham com designs novos ou especiais.
Dica: AOI sistemas fáceis de programar e alterar o trabalho melhor para laboratórios e pequenas linhas em lote.
Muitas startups e laboratórios usam AOI para verificar a qualidade. Eles não têm grandes equipes para verificar os quadros manualmente. AOI Máquinas procuram peças ausentes, direção errada e problemas de solda. Essas verificações ajudam as equipes a fornecer bons protótipos a clientes ou investidores.
Aqui estão algumas maneiras de AOI ajuda na prototipagem e em pequenos trabalhos em lote:
· Iteração mais rápida do design: AOI fornece feedback rápido, para que as equipes possam tornar as alterações rapidamente.
· Erro humano reduzido: as máquinas encontram pequenos problemas que as pessoas podem não ver.
· Melhor documentação: AOI faz relatórios e fotos para cada placa. As equipes podem usá -las para rastrear mudanças e compartilhar resultados.
· Economia de custos: Encontrar problemas de interrupções precoces ou placas desperdiçadas.
AOI benefício | Impacto na prototipagem/lote pequeno |
Configuração rápida | Ajuda com muitas mudanças de design |
Alta precisão | Garante que os resultados dos testes estejam corretos |
Coleta de dados | Bom para rastrear e verificar |
Integração fácil | Se encaixa bem em pequenos laboratórios ou linhas de teste |
Os sistemas AOI ajudam pequenas equipes a funcionar como grandes fábricas. Eles trazem fortes verificações de qualidade a cada passo da construção. Isso significa que as empresas podem lançar novos produtos mais rapidamente e com menos problemas.
AOI A tecnologia oferece às startups e inventores um grande impulso. Eles podem testar, aprender e melhorar sem desacelerar seu trabalho.
As 5 principais máquinas AOI são Omron VT-S530, KOH YOUNG ZENITH 2, MIRTEC MV-6 OMNI, SAKI 3DI-LS2 e I.C.T-5146. Cada um é bom em coisas diferentes, como velocidade, precisão e ferramentas de IA inteligentes. Cada linha SMT precisa de algo um pouco diferente. As equipes devem olhar para os detalhes e pensar sobre o que podem precisar mais tarde. É inteligente pedir uma demonstração da empresa antes de comprar.
Dica: verifique a tabela de comparação para ver qual máquina AOI se encaixa em seus objetivos. Você também pode conversar com especialistas ou compartilhar suas próprias histórias para obter mais ajuda.
AOI significa inspeção óptica automatizada. Isso usa câmeras e software para verificar as placas de circuito impressas. Ele procura problemas enquanto as placas estão sendo feitas.
3D AOI verifica como as peças e as juntas de solda são altas e formas. 2d AOI Tira apenas fotos planas. 3d AOI encontra mais problemas e verifica melhor.
As fábricas usam as máquinas AI em AOI para encontrar melhor problemas. A IA aprende com cheques antigos e faz menos alarmes falsos. Isso ajuda a melhorar os produtos e economiza tempo.
A maioria das máquinas AOI pode verificar muitos tipos de PCB s. Eles trabalham com placas simples, duplas e de várias camadas. Algumas máquinas são melhores para placas grandes ou grossas.
Os fabricantes dizem para limpar as máquinas AOI todos os dias e verificá -las todos os meses. Um profissional deve olhar para eles uma vez por ano. Os cuidados regulares mantêm as máquinas AOI funcionando bem.
MES significa sistema de execução de fabricação. AOI Máquinas com MES podem compartilhar dados de verificação imediatamente. Isso ajuda a rastrear problemas e melhorar toda a linha.
As novas máquinas AOI possuem software e IA fáceis para ajudar a configurar. A maioria dos trabalhadores pode iniciar novos cheques rapidamente, geralmente em menos de 30 minutos.
As fábricas geralmente recebem seu dinheiro de volta em um ou dois anos. AOI Máquinas mais baixas, custos de fixação e acelerar o trabalho. Isso economiza muito dinheiro ao longo do tempo.
