I.C.T-SS430
I.C.T
Selective PCB Soldering Machine
| Quantidade: | |
|---|---|

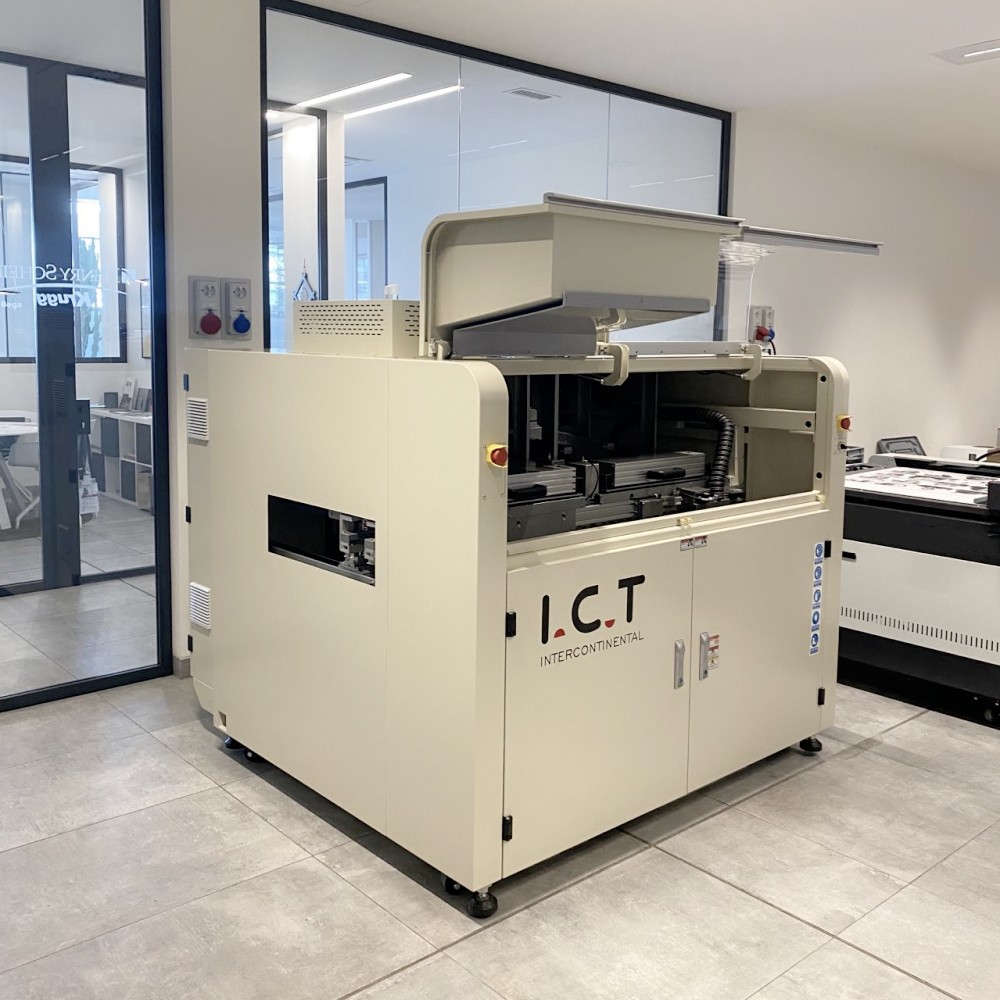

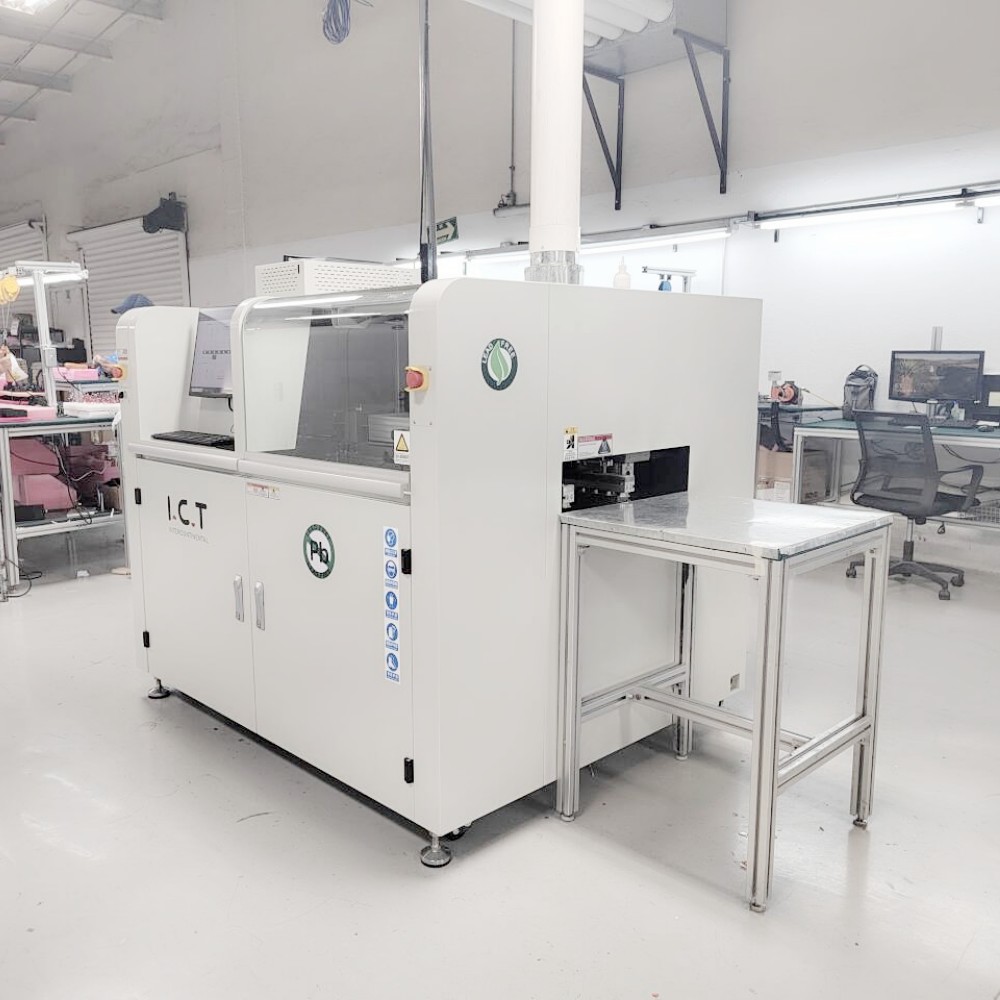

| Máquina de solda seletiva off-line
A máquina de solda seletiva off-line PCB é um sistema de alto desempenho desenvolvido e montado na China para soldagem flexível de múltiplas ondas em processos de alto volume. Placa PCB fixada enquanto a plataforma de pulverização e solda se move para melhor precisão. O sistema de aquecimento online N2 molha a solda perfeitamente e reduz a escória de solda. O controle total do PC define parâmetros como caminho de movimento, temperatura de solda, tipo de fluxo, tipo de solda, temperatura N2, etc., com fácil salvamento e repetição para qualidade de soldagem PCB.
A função de calibração automática da altura da onda verifica após cada PCB para manter a altura da onda estável. Mesa de posicionamento de marca CCD em alumínio fundido, mais leve e com velocidade de movimento rápida. O servo motor Panasonic e o trilho de guia linear garantem menos ruído e movimento estável. A válvula de jato alemã cria pequenos pontos de fluxo, conteúdo sólido de fluxo inferior a 10%. A bobina da bomba eletromagnética adota marca importada alemã para estabilidade e confiabilidade do pico. Pote de solda feito de Ti, sem vazamento, com aquecedor externo de ferro fundido para aquecimento rápido e robusto. Esta máquina de solda seletiva PCB otimiza o processo da máquina de solda por onda seletiva off-line.
| Lista de equipamentos de linha DIP

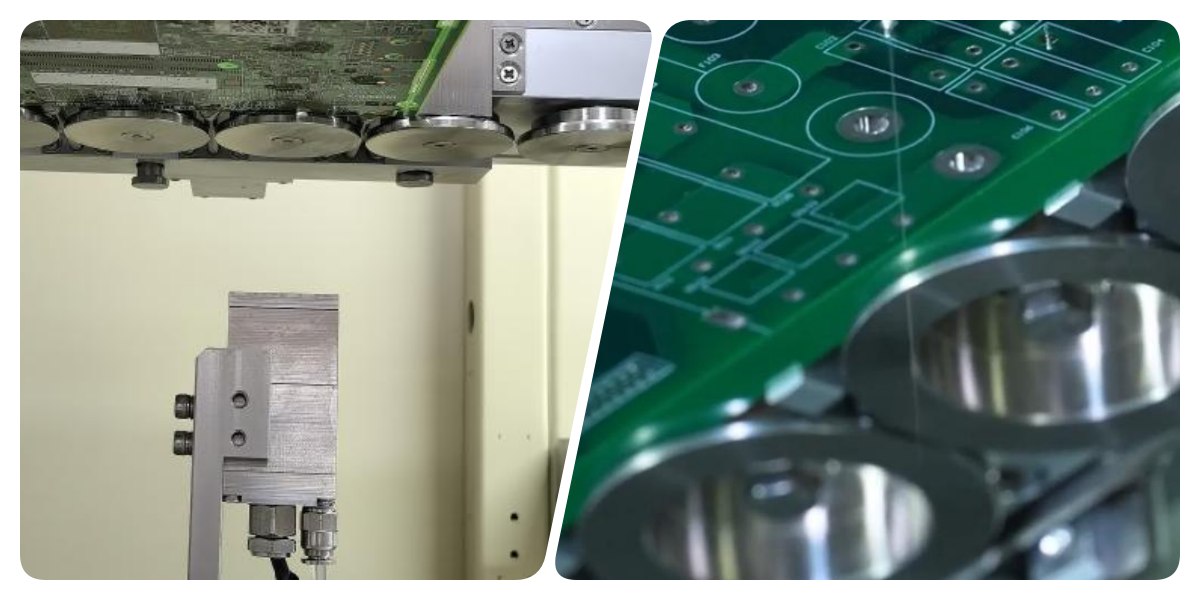

A válvula de injeção de pulso de alta frequência obtém resultados de fluxo precisos com pequeno ponto de fluxo, conteúdo sólido de fluxo inferior a 10%. A função de detecção de obstrução do bocal de fluxo é opcional. A bandeja sob a válvula de jato coleta resíduos de fluxo para fácil manutenção. Bico montado em plataforma XY, precisão de repetição e posicionamento pode chegar a 0,02mm. O fluxo abastecido pelo tanque de pressão garante a estabilidade da pressão sem influência da quantidade de fluxo. Medidor de fluxo de pressão de alta precisão usado para controle de fluxo, material resistente à corrosão.
Todos os componentes pneumáticos são da marca japonesa SMC. Medidor de vazão de pressão de fluxo e fluxo de nitrogênio colocados na superfície da máquina para operação visual. O design humanizado externo é conveniente para operação e ajuste. Bomba de extração automática da marca SMC adotada para garantir fornecimento de fluxo estável. Este sistema na máquina de solda seletiva PCB garante uma aplicação de fluxo uniforme e confiável no fluxo de trabalho da máquina de solda seletiva de PCB.
Pré-aquecimento inferior padrão equipado na máquina, posição ajustável. Aquecedor infravermelho superior, ar quente opcional. Estrutura de design para maximizar a área de pré-aquecimento. Design completo de algodão de alta temperatura para garantir a estabilidade da temperatura. Peças e motores geradores e condutores de calor adotam marcas de ponta. Design de plug-in de manutenção, modo de manutenção sem ferramentas. Isso pré-aquece PCBs uniformemente, ativando o fluxo e reduzindo o choque térmico antes do processo da máquina de solda por onda seletiva off-line.

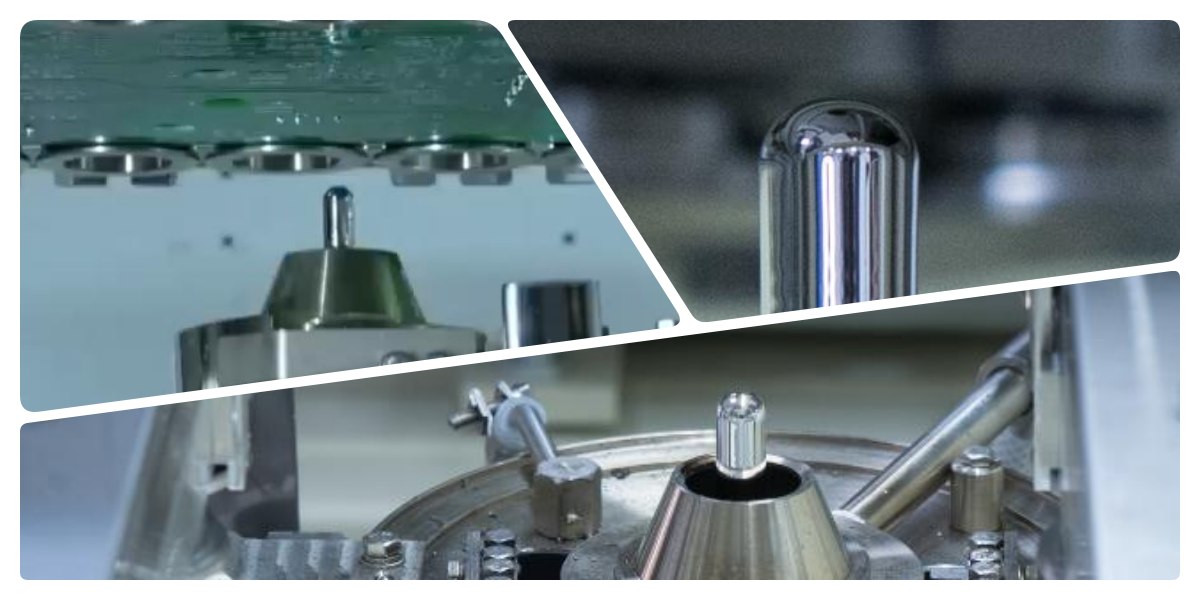

A bomba eletromagnética garante estabilidade e confiabilidade do pico. Temperatura da solda, temperatura do N2, altura da onda, calibração da onda, todos capazes de definir no software. Pote de solda em Ti, sem vazamento, com aquecedor externo em ferro fundido, robusto e de rápido aquecimento. O sistema de aquecimento online N2 molha perfeitamente a solda e reduz a escória da solda. A melhor estabilidade de pulverização de estanho do setor. O monitoramento visual e o vídeo em tempo real podem ser salvos e rastreados por 900 horas. Programação visual rápida para melhorar a confiabilidade e a eficiência da programação.

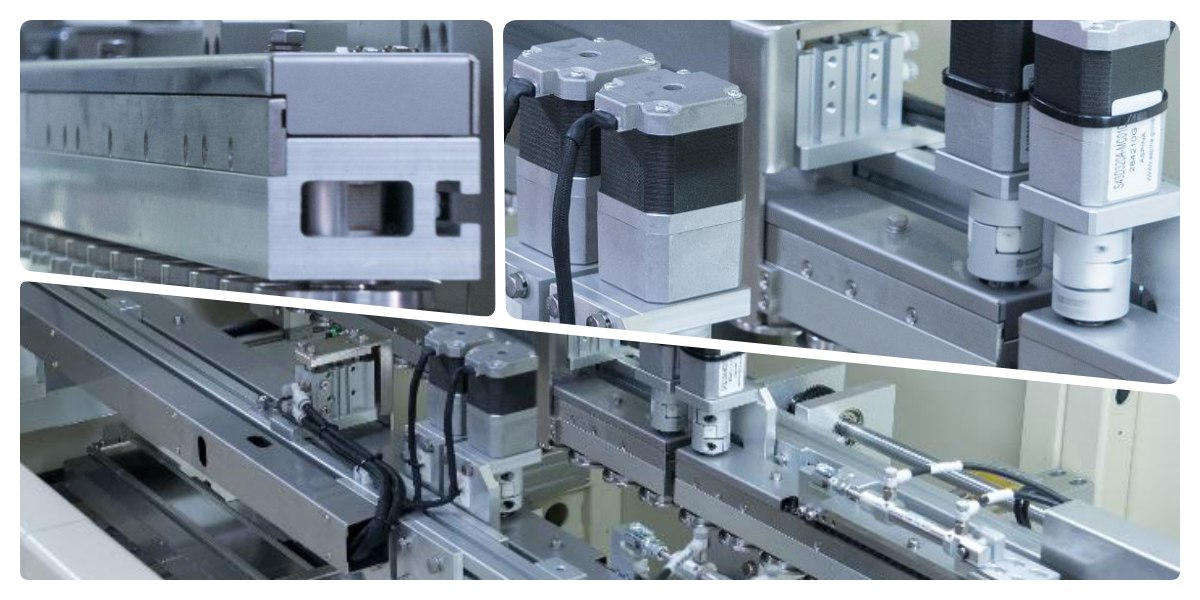

Plataforma XYZ composta por módulo esportivo leve de alta precisão e servo motor de alta velocidade. Todo servo motor equipado com redutor para garantir estabilidade. Tratamento antipoluição selado e protegido. O sensor magnético Omron garante movimentos mais precisos. Padrão com função de limpeza automática de bico, limpeza forte de bicos com pó de limpeza, frequência de limpeza pode ser ajustada de forma flexível. Sistema alemão de detecção de laser SICK para altura de onda de soldagem. Projeto Racional de Mecanismo de Limpeza e Medição de Bicos. Este núcleo da máquina de solda seletiva PCB produz juntas consistentes e de alta qualidade.
Perfis especiais proporcionam estabilidade e fácil acesso. O módulo de rolos de três partes transporta as placas suavemente. Os grampos laterais e superiores mantêm PCBA firmes durante o fluxo, pré-aquecimento e soldagem. O trilho grosso suporta carga de até 20KG. Lida com vários tamanhos de PCB com 120 mm na parte superior, 60 mm na parte inferior e 0,5-6,0 mm de espessura. O módulo de alta precisão conduz o posicionamento preciso da frente para trás. Integra-se perfeitamente para um processo eficiente de máquina de solda por onda seletiva off-line.

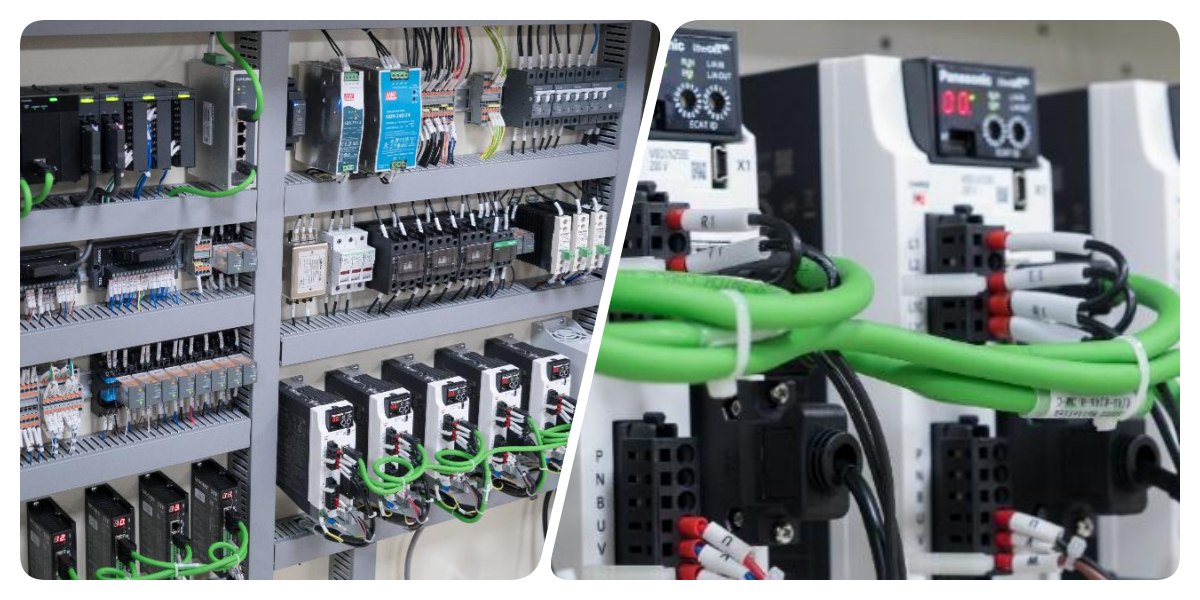

O controle de barramento modular e PLC de última geração oferece desempenho confiável e escalável. Em conformidade com CE, layout de piso da Indústria 4.0. Melhora o rendimento através do controle integrado do módulo de soldagem. Utiliza os melhores componentes elétricos do mundo. Os cabos Cat-6 aceleram dados e reações. A programação guiada simplifica o uso. A programação rápida do CCD identifica automaticamente os tipos de bicos. A programação de imagens corrige as coordenadas de forma inteligente com verificação. Visualização em tempo real, interruptor CCD de um botão. Suporte multilíngue: chinês, inglês, japonês, russo. Rastreia todos os parâmetros da máquina de solda seletiva de PCB para controle de qualidade.

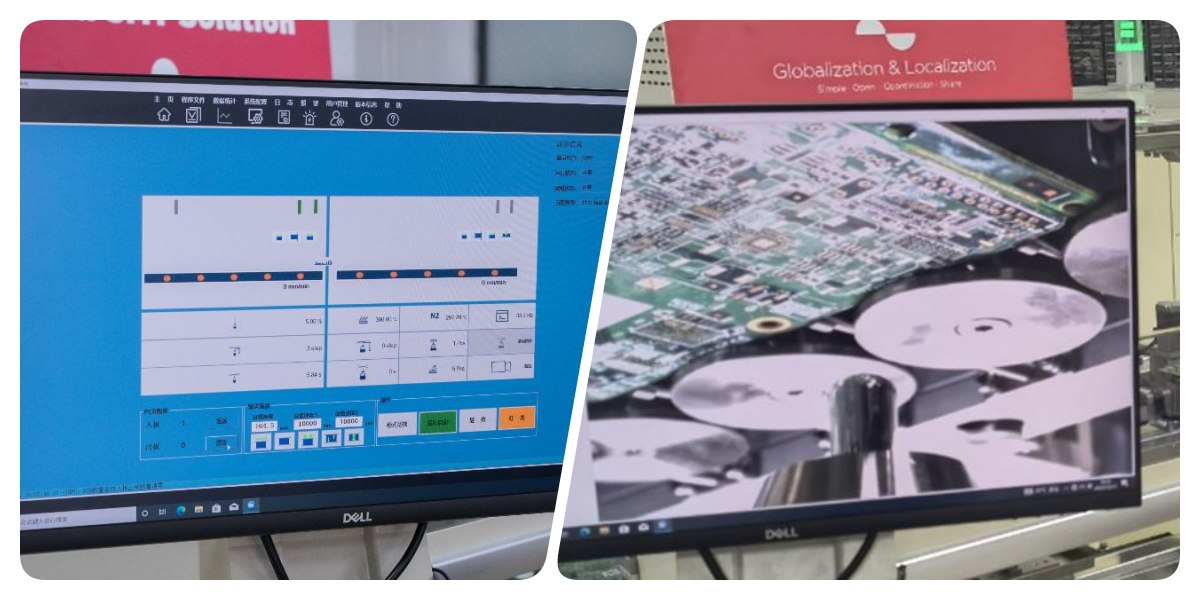

Programação guiada para etapas fáceis. Programação rápida CCD com identificação automática de bicos. Programação de imagens para correção e verificação inteligente de coordenadas. Dados em tempo real em interface clara. Interruptor de um botão para monitoramento CCD. Os idiomas incluem chinês, inglês, japonês, russo. Padrões MES, WIFI, atualizações online, controle remoto. Alarmes por voz, luzes personalizadas. Os dados de soldagem rastreiam cada ponto. Esta interface no processo da máquina de solda por onda seletiva off-line torna a operação simples.
| Especificação
Máquina de solda de onda seletiva off-line | |
Modelo | I.C.TSS430 |
Tanque de armazenamento de fluxo | 1L |
Suporte de fluxo | Alarme de fluxo, automático |
Pulverizar o bico | Válvula de jato da Alemanha (pulverização de ponto e linha) 1set |
Tamanho do bico de pulverização | 130um (opção de 180, 210um) |
Faixa de pulverização | 3 ~ 8mm |
Velocidade de pulverização | 0 ~ 20mm/s |
Spray Bico Mover Speed | 0 ~ 400mm/s |
Spray precisão | 0,1 mm |
Pressão de pulverização | 0,05 ~ 0,1 MPa |
Modo de pré -aquecimento | Aquecimento infravermelho |
Área de pré -aquecimento | L500mm*W500mm |
Precisão de solda | ± 0,25 mm |
Monitoramento de solda | CCD |
Capacidade de solda | 12 kg |
Max PCB tamanho | 500*500mm |
Max PCB tamanho | 60mm |
PCB espessura | 0,5-6,0 mm |
PCB Peso | <20kg |
Sistema operacional | Windows10 |
Fonte de energia | 220 VCA±10%, 50/60 Hz |
Dimensão | L1400*W2580*H1722MM |
Peso | Aproximadamente: 700kg |

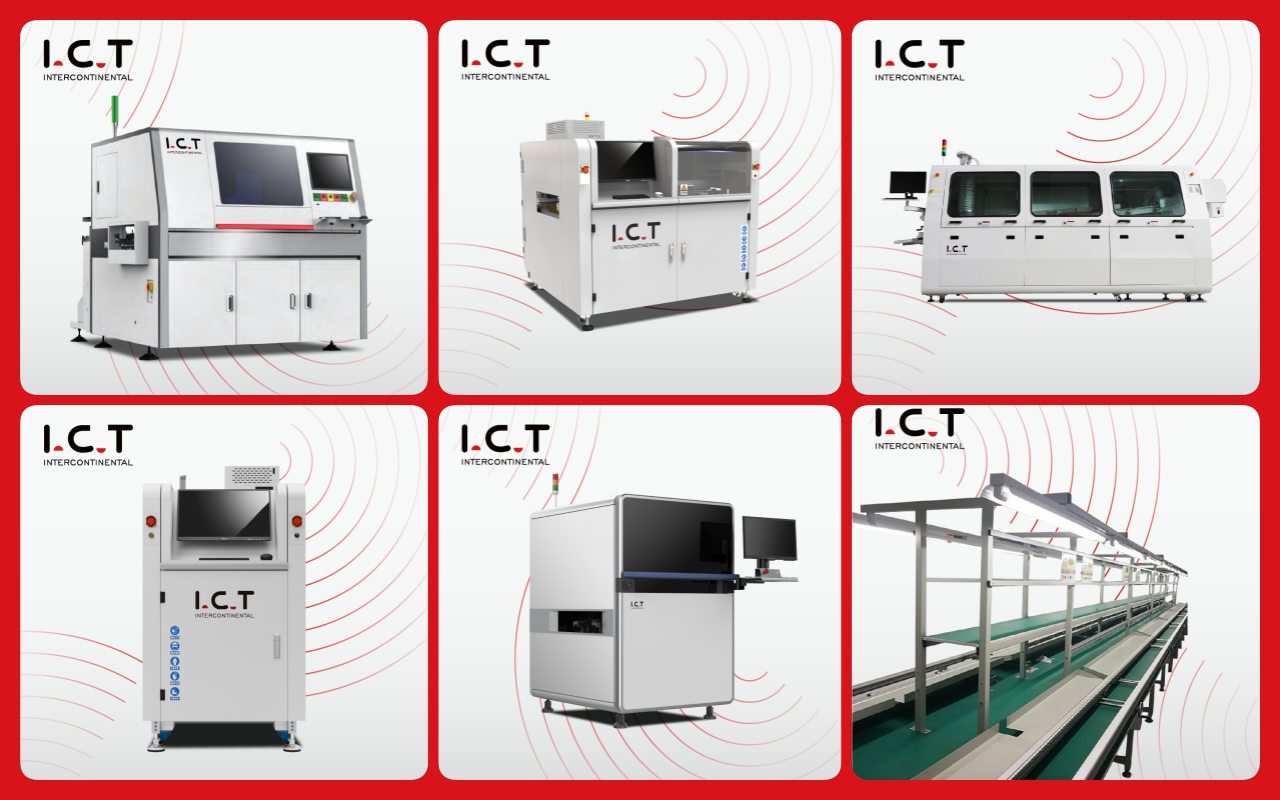

| Lista de equipamentos de linha DIP
Nossa linha de produção DIP oferece ferramentas avançadas para montagem PCB eficiente e precisa. A linha DIP totalmente automatizada inclui uma linha de inserção DIP para posicionamento preciso dos componentes, um carregador de ondas para entrada suave PCB, um descarregador de ondas para saída segura e uma linha de montagem para verificações finais. Esta linha de produção DIP PCB de alta qualidade garante operação estável, inserção THT confiável e montagem econômica, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade para tarefas completas.
| Finalidade do nome do produto | na linha DIP |
|---|---|
Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Verifica a qualidade da solda interna e defeitos ocultos nos componentes THT. | |
Testa o desempenho elétrico e a conectividade do PCB montado. | |
Transporta suavemente através da linha DIP para montagem e inspeção eficientes. |

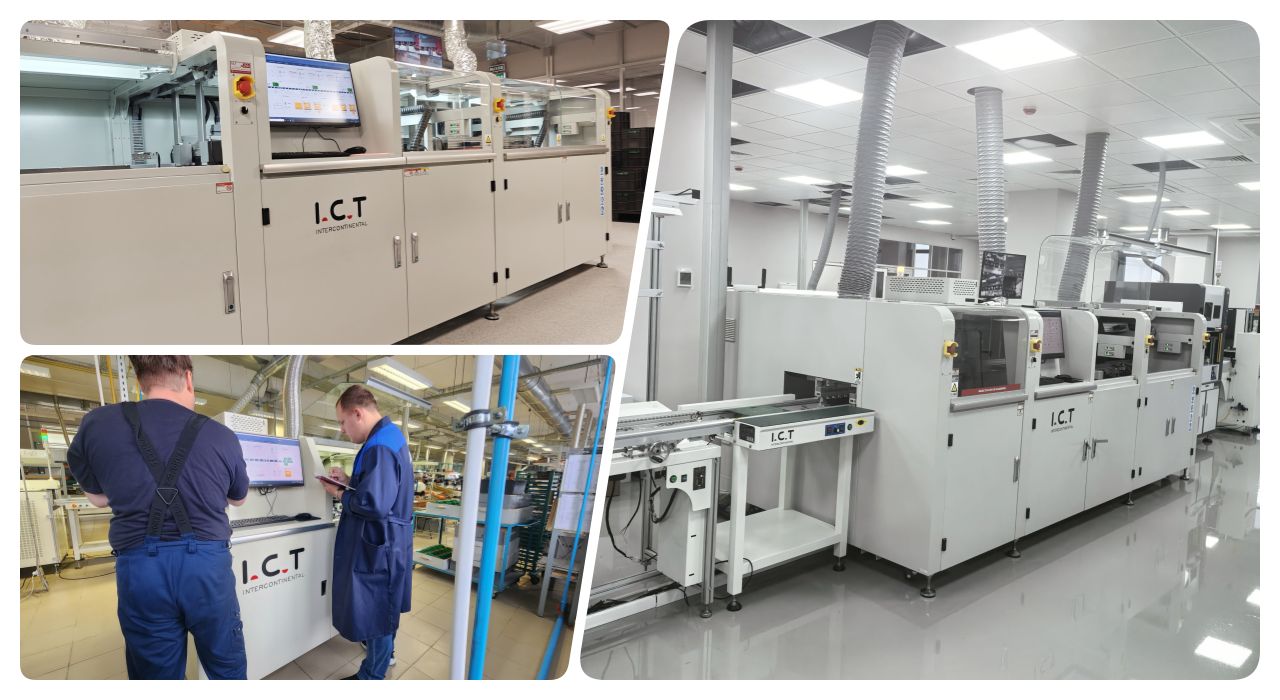

| Vídeo de sucesso do cliente
Nosso cliente do Vietnã visitou a fábrica I.C.T para inspecionar a máquina de solda seletiva PCB para fornecer uma marca de câmeras mundialmente famosa. Os engenheiros demonstraram testes de aceitação em amostras PCBs, mostrando pulverização de fluxo, pré-aquecimento e contato preciso com as ondas. Eles treinaram em programação de PC, configuração de parâmetros, calibração de ondas e limpeza automática. Os clientes observaram CCD em tempo real e juntas de alta qualidade. Manutenção e solução de problemas com cobertura prática. A visita garantiu uma integração tranquila, destacando o suporte global especializado da I.C.T na aplicação de máquinas de solda seletiva de PCB.

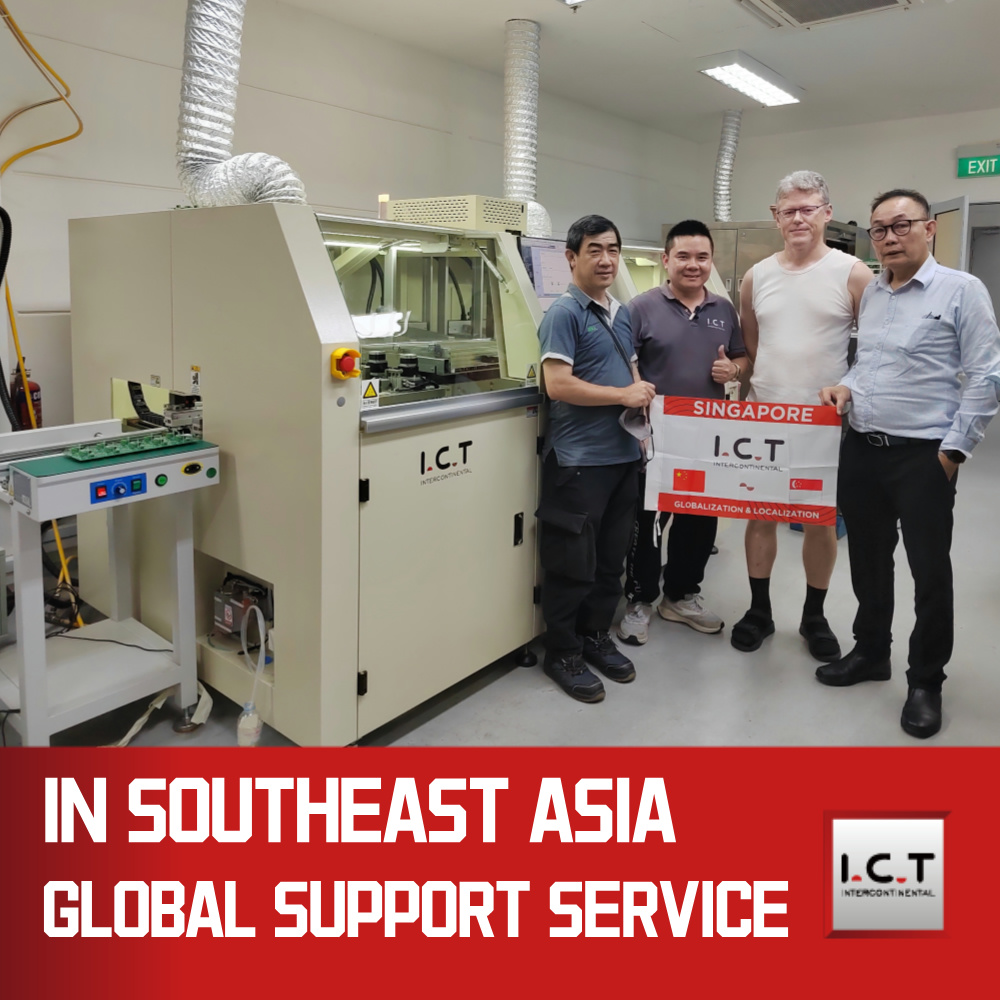

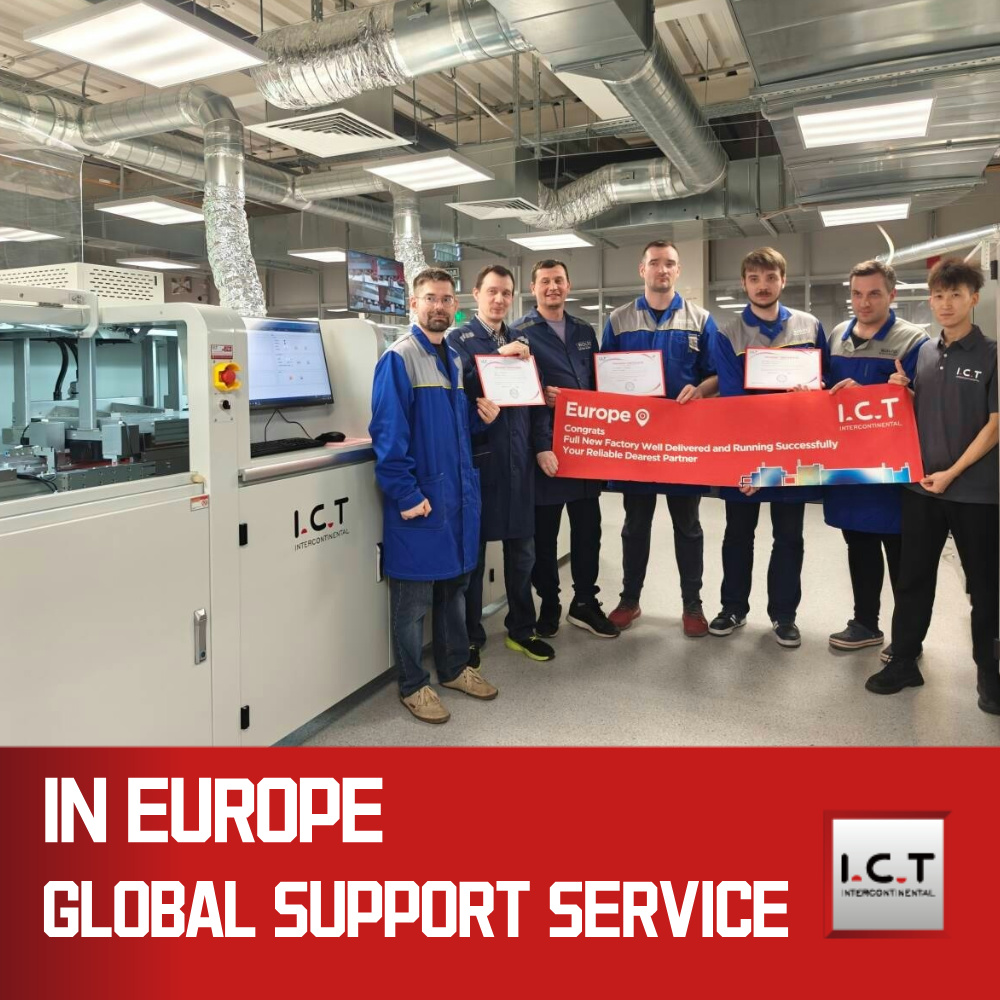

| Serviço Profissional e Treinamento
I.C.T fornece instalação, manutenção, suporte e treinamento para uso seguro. 20 engenheiros analisam demandas, planejam programas, otimizam processos em PCBA, DIP. Cobrir operações, ajustes. O treinamento inclui controles de PC, rastreabilidade e atualizações. Visitas a fábricas como o Vietnã oferecem atividades práticas. Atenda mais de 1.600 clientes em 72 países com respostas rápidas. Assistência remota e peças sobressalentes mantêm a eficiência seletiva da máquina de solda PCB.
| Elogios do cliente
Os clientes elogiam os engenheiros pelo treinamento paciente e especializado em visitas e instalações. Eles recomendam a máquina de solda seletiva PCB para fluxo preciso, ondas estáveis e controles fáceis que aumentam os rendimentos. A embalagem segura evita danos. Respostas rápidas resolvem problemas rapidamente. As avaliações observam taxas de aprovação mais altas e menos escória. Equipamentos e suporte confiáveis geram confiança.
| Certificações da Indústria
I.C.T possui CE, RoHS, ISO9001, múltiplas patentes. CE garante segurança, eco-materiais RoHS, sistemas de qualidade ISO9001. As patentes cobrem válvulas, bombas, calibração, laser. Eles validam máquinas de solda seletiva PCB seguras, ecológicas e inovadoras.

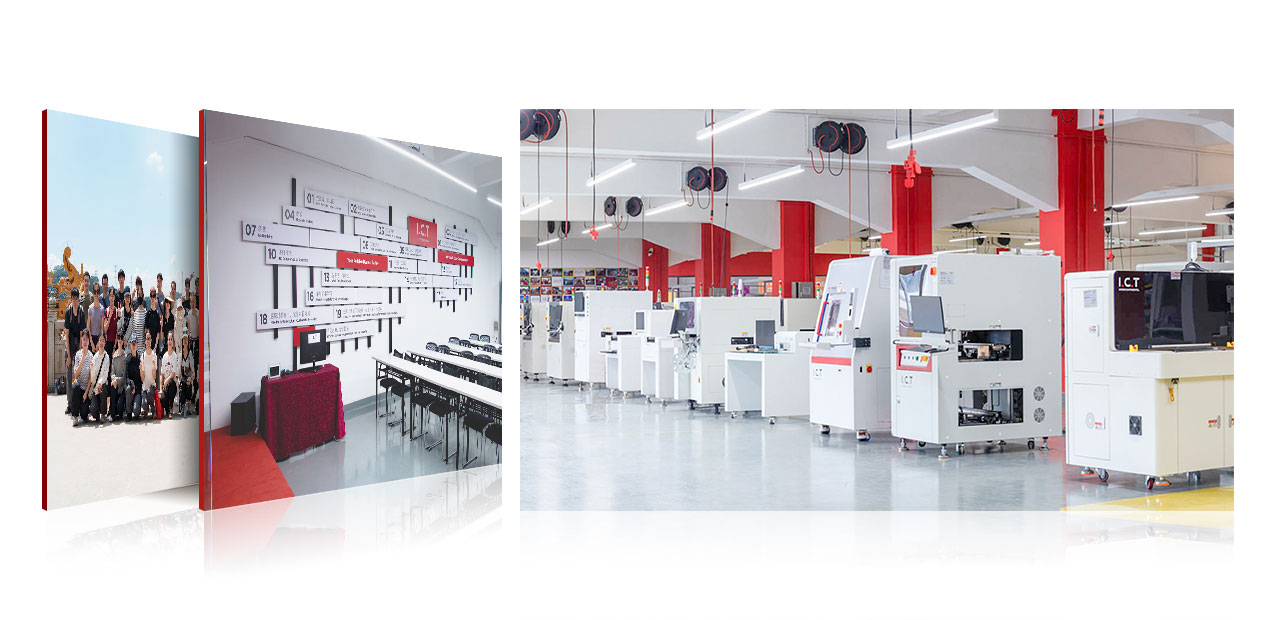

| Sobre I.C.T Empresa e Fábrica
Pesquisa interna e fabricação em instalação de 12.000m². 89 funcionários, 20 engenheiros e 8 escritórios permitem uma rápida expansão. Dê suporte a clientes de eletrônicos em todo o mundo. Testes rigorosos e gerenciamento de qualidade por toda parte. Planejamento completo de fábrica, equipamentos, treinamento, otimização para PCBA, SMT, DIP, revestimento, robôs, montagem em processo de máquina de solda por onda seletiva off-line.
