Uma máquina pick and place é um equipamento essencial na indústria de fabricação de eletrônicos, especialmente para a tecnologia de montagem em superfície (SMT). Automatiza o processo de colocação de componentes eletrônicos em placas de circuito impresso (PCBs) com alta velocidade e precisão, tornando-o indispensável nas modernas linhas de montagem PCB. Vamos nos aprofundar na compreensão do que é uma máquina pick and place, como ela funciona e seu papel significativo na montagem SMT.
Uma máquina de coleta e colocação SMT é um dispositivo robótico projetado para pegar automaticamente componentes eletrônicos de alimentadores ou bobinas e colocá-los em um PCB com extrema precisão. Essas máquinas são projetadas especificamente para tecnologia de montagem em superfície (SMT), que envolve a montagem de pequenos componentes diretamente na superfície de um PCB. SMT máquinas pick and place são amplamente utilizadas na fabricação de eletrônicos de alto volume devido à sua eficiência, velocidade e capacidade de lidar com vários componentes.
O processo de montagem PCB envolve a colocação de milhares de pequenos componentes, como resistores, capacitores, circuitos integrados (ICS) e outros pequenos dispositivos, no PCB. Uma máquina de escolha e local para SMT simplifica esse processo usando bicos de sucção para pegar cada componente e colocá -lo com precisão na placa.

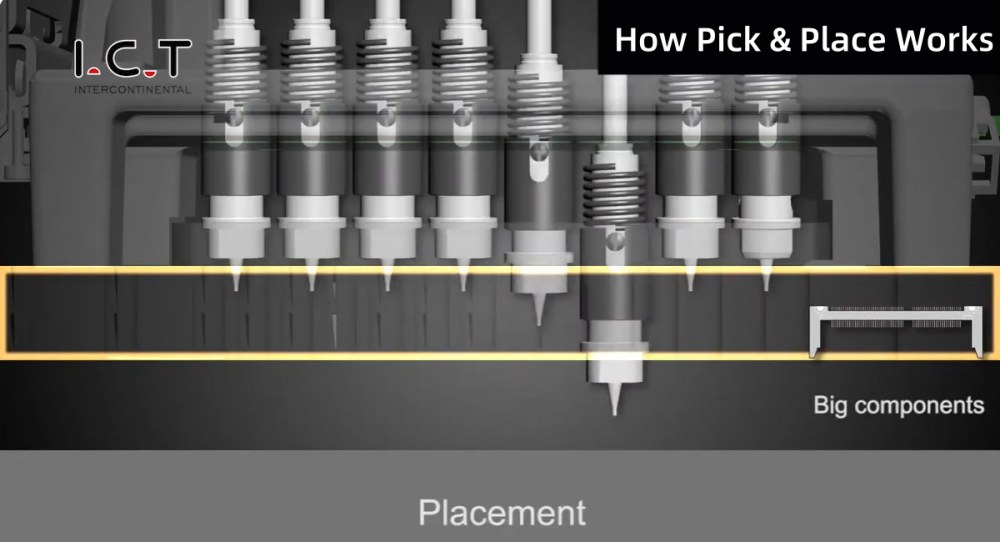

O processo de seleção e colocação segue várias etapas importantes para garantir a montagem precisa e eficiente dos componentes:
PCB Posicionamento – O PCB é carregado automaticamente no transportador e fixado no lugar.
Alimentação de Componentes – Os alimentadores fornecem componentes de fitas, bandejas ou tubos para a área de coleta.
Alinhamento de visão – As câmeras inspecionam e corrigem a posição/orientação de cada componente.
Coleta e posicionamento – O bocal coleta o componente usando sucção a vácuo e o coloca no PCB.
Transferir para refluxo – O PCB montado se move para o forno de refluxo para soldagem.
A tecnologia por trás de uma máquina de picaragem e local é uma combinação de robótica, controle de computador, sistemas de visão e algoritmos avançados de software. Essas máquinas utilizam uma série de motores de passo, servo motores e bicos de vácuo para pegar componentes de alimentadores, alinhá -los usando sistemas de visão e colocá -los com precisão no PCB.
Os elementos centrais da tecnologia incluem:
Bocais de sucção a vácuo : esses bicos captam componentes eletrônicos usando sucção. Diferentes tamanhos de bicos estão disponíveis para lidar com componentes de formas e tamanhos variados.
XY Sistema de pórtico : este sistema controla o movimento dos bicos nas direções X (horizontal) e Y (vertical), permitindo uma colocação precisa no PCB.
Sistemas de visão : câmeras e sensores de alta resolução permitem que a máquina detecte orientação, tamanho e posição dos componentes, garantindo a colocação precisa na placa.
Software de controle : o software controla as operações da máquina, como seleção de componentes, coordenadas de colocação e configurações de velocidade, garantindo montagem suave e eficiente.
| Componente | Função | Principais Recursos |
|---|---|---|
| SMT alimentador | Fornece componentes de bobinas, bandejas ou palitos. | Alimentadores inteligentes com rastreamento de código de barras e identificação automática. |
| SMT Bocal | Seleciona componentes usando vácuo. | Tipos intercambiáveis para CIs 01005 – grandes; design antiestático. |
| Sistema de visão | Detecta e alinha a orientação do componente. | Sistema de câmera dupla (superior/inferior) para precisão de ±0,05 mm. |
| Pórtico / Cabeça XY | Move o bico com precisão. | Motores lineares de alta velocidade com realimentação por encoder. |
| Transportador SMT Sistema | Transfere PCBs automaticamente. | Compatível com SMEMA; suporta conexão em linha. |
Uma bobina SMT é uma bobina que contém uma tira contínua de componentes usados na tecnologia de montagem em superfície. A tira contém vários componentes individuais posicionados em intervalos regulares, facilitando o acesso e a coleta dos componentes pela máquina pick and place. As bobinas vêm em vários tamanhos, dependendo do tipo de componente e do número de componentes por bobina.
A combinação de alimentadores e bobinas SMT garante que a máquina pick and place opere de forma eficiente, com tempo de inatividade mínimo, já que os componentes são continuamente fornecidos à máquina durante todo o processo de montagem.
Uma das vantagens mais significativas de uma máquina de seleção e local é a capacidade de automatizar a colocação dos componentes em PCB s. Essa automação acelera bastante o processo de montagem, reduzindo os custos de mão -de -obra e o tempo de produção. A máquina de seleção e local para montagem na superfície pode lidar com milhares de componentes por hora, tornando-a ideal para a fabricação de alto volume.
Uma máquina pick and place para SMT oferece precisão e velocidade incomparáveis, posicionando componentes com precisão medida em micrômetros. Os sistemas de visão avançados e o controle robótico garantem que cada componente seja colocado precisamente no local designado, minimizando erros e melhorando a qualidade geral do produto.
Ao automatizar o processo de colocação de componentes, as máquinas de coleta e colocação aumentam significativamente o rendimento da produção. Isso significa que os fabricantes podem produzir mais PCBs em menos tempo, atendendo às demandas da fabricação de eletrônicos em larga escala.
A máquina de seleção e colocação de montagem em superfície é capaz de lidar com uma ampla variedade de componentes, desde pequenos resistores e capacitores até CIs e conectores maiores. Essa versatilidade permite lidar com projetos PCB complexos com diversos tamanhos e formatos de componentes, tornando-o adequado para diversos requisitos de fabricação.
A montagem manual PCB está sujeita a erros humanos, que podem levar a defeitos e redução da qualidade do produto. Uma máquina pick and place elimina esses erros, garantindo a colocação precisa e consistente dos componentes, resultando em produtos acabados de maior qualidade.
O uso de uma máquina pick and place para SMT garante que cada PCB seja montado com o mesmo nível de precisão e qualidade. Esta consistência é essencial para manter padrões elevados na fabricação de eletrônicos, especialmente para produtos que exigem desempenho confiável.
As modernas máquinas pick and place são equipadas com sistemas de visão avançados que usam câmeras de alta resolução para inspecionar componentes e verificar seu posicionamento. Esses sistemas de visão garantem que cada componente seja posicionado e orientado corretamente antes de ser colocado no PCB, melhorando ainda mais a precisão da montagem.
A máquina de seleção e colocação SMT oferece flexibilidade no manuseio de diferentes designs e layouts PCB. Ele pode ser facilmente programado para acomodar várias configurações PCB, tornando-o adequado tanto para protótipos quanto para produção em massa.
| Tipo | Descrição | Aplicação Típica |
|---|---|---|
| Chip Shooter | Máquina de alta velocidade para pequenos componentes passivos. | Smartphones, wearables, placas LED. |
| Máquina de colocação flexível | Lida com vários tipos de componentes, incluindo BGAs e conectores. | Automotivo, médico e industrial PCBs. |
Modos de produção:
Alta mistura, baixo volume: Mudanças frequentes de produto, alimentadores flexíveis, programação fácil.
Alto volume, baixa mistura: Balanceamento de linha e configuração de alimentador otimizados para rendimento máximo.
Ao escolher uma máquina pick and place, considere:
Volume de produção – Combine a velocidade de colocação (CPH) com sua produção diária.
Mistura de componentes – Chips pequenos versus CIs grandes exigem cabeçotes de máquina diferentes.
Requisitos de precisão – pitch fino e BGA precisam de visão de alta precisão.
Orçamento e ROI – Equilibre o custo inicial com a produtividade a longo prazo.
Nível de automação – Considere a inteligência do alimentador, a conectividade MES e a velocidade de troca.
| Descrição | do elemento de custo |
|---|---|
| Preço do equipamento | Varia de acordo com a velocidade, número de funcionários e nível de automação. |
| Alimentadores e Bicos | Acessórios essenciais; planeje peças sobressalentes e flexibilidade. |
| Manutenção e calibração | A inspeção regular garante precisão a longo prazo. |
| Treinamento e Operação | I.C.T fornece treinamento e suporte no local. |
| Consumo de energia | Motores lineares de baixa potência e standby inteligente economizam energia. |
Uma máquina de coleta e colocação bem conservada pode funcionar de forma eficiente por 8 a 10 anos com OEE estável.
Entre em contato com os engenheiros da SMT para ajudá-lo a escolher!!!
| Notas | de tarefas de | frequência |
|---|---|---|
| Diário | Limpe os bicos, verifique a pressão do vácuo e remova a poeira. | Mantenha a eficiência de sucção. |
| Semanalmente | Inspecione alimentadores, lubrifique eixos XY, software de backup. | Evite desgaste e perda de dados. |
| Mensal | Calibre o sistema de visão, verifique a tensão da correia, verifique a precisão. | Mantenha a precisão a longo prazo. |
Q1: Qual é a diferença entre um disparador de fichas e uma máquina flexível de escolha e colocação?
Um disparador de chips é otimizado para componentes pequenos e de alta velocidade, enquanto máquinas flexíveis lidam com diversos tamanhos e tipos de componentes.
Q2: Quão precisa é uma máquina moderna de escolha e colocação?
A precisão típica é de ±0,05 mm com correção de visão avançada.
Q3: Uma máquina pode lidar com todos os tipos de componentes?
A maioria dos modelos flexíveis pode lidar com chips 01005 até conectores grandes, mas placas complexas podem exigir máquinas duplas.
Q4: Qual é o ciclo de manutenção?
Limpeza diária, inspeção semanal e calibração mensal são recomendadas para um tempo de atividade ideal.
P5: I.C.T fornece serviços e treinamento globais?
Sim. I.C.T oferece suporte pós-venda local e treinamento por meio de sua rede de serviços global.
Q6: Como posso escolher o modelo certo para minha linha?
Contate nossos especialistas SMT para uma solução personalizada e proposta de configuração gratuita.
A máquina pick and place é uma ferramenta indispensável no mundo da fabricação de eletrônicos, oferecendo rapidez, precisão e eficiência na montagem SMT. Quer você esteja lidando com projetos PCB simples ou complexos, uma máquina pick and place para SMT garante que os componentes sejam colocados com precisão, reduzindo erros e melhorando o rendimento da produção. Ao aproveitar tecnologia avançada, como sistemas de visão e armazenamento inteligente, a máquina pick and place de montagem em superfície continua a revolucionar a indústria eletrônica.
Uma máquina pick and place é o coração da montagem SMT , combinando precisão, velocidade e automação. Seja para produção em massa em alta velocidade ou prototipagem flexível, a escolha do sistema certo garante eficiência e qualidade a longo prazo na fabricação de eletrônicos.
