Gargalos de escolha e colocação matam diretamente a lucratividade da montagem de placas de circuito impresso. Você luta constantemente pelo equilíbrio entre velocidade de colocação bruta, agilidade de troca e qualidade intransigente do produto. A seleção da plataforma de tecnologia de montagem em superfície errada leva a enormes períodos de inatividade, altas taxas de refugo e erros de posicionamento. Forçar uma máquina de alto volume em um ambiente de alta mixagem garante atrasos na configuração. Executar uma plataforma ágil para produção em massa sustentada sufoca sua produção.

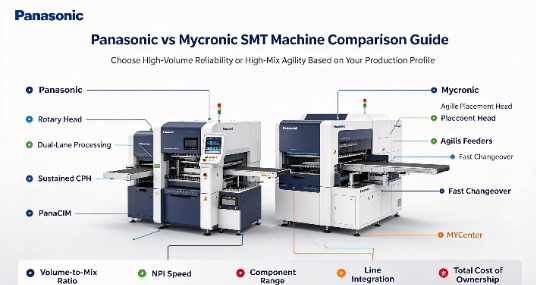

Avaliar uma máquina Panasonic versus Mycronic SMT significa observar os requisitos reais de produção, confiabilidade de longo prazo e compatibilidade de linha. A Panasonic oferece rendimento sustentado e de altíssima velocidade para execuções massivas. O Mycronic oferece trocas rápidas e extrema flexibilidade de componentes para cronogramas dinâmicos. Analisaremos suas diferenças arquitetônicas, ecossistemas de software e compatibilidade de linha para que você possa otimizar a eficiência da produção com base em dados operacionais reais.
Alinhamento do perfil de produção: A Panasonic geralmente se destaca em ambientes de alto volume e baixa mistura (HVLM) que exigem produtividade sustentada e de altíssima velocidade, enquanto a Mycronic é projetada para agilidade de alta mistura e baixo volume (HMLV) e trocas rápidas.
Software e ecossistema: O conjunto de software da Mycronic prioriza NPI (Introdução de Novos Produtos) e gerenciamento de estoque contínuos, enquanto o PanaCIM da Panasonic se concentra no controle de linha de nível empresarial e no monitoramento contínuo da produção.
Realidades de integração: A avaliação de qualquer uma das máquinas SMT requer a avaliação da compatibilidade com impressoras de tela, fornos de refluxo e MES (Manufacturing Execution Systems) existentes para garantir configurações contínuas em linha ou em ilha.
Suporte e confiabilidade do fornecedor: O sucesso a longo prazo depende muito da rede global de serviços do fabricante, das opções de SLA e da confiabilidade de seu hardware sob estresse operacional contínuo.
Índice

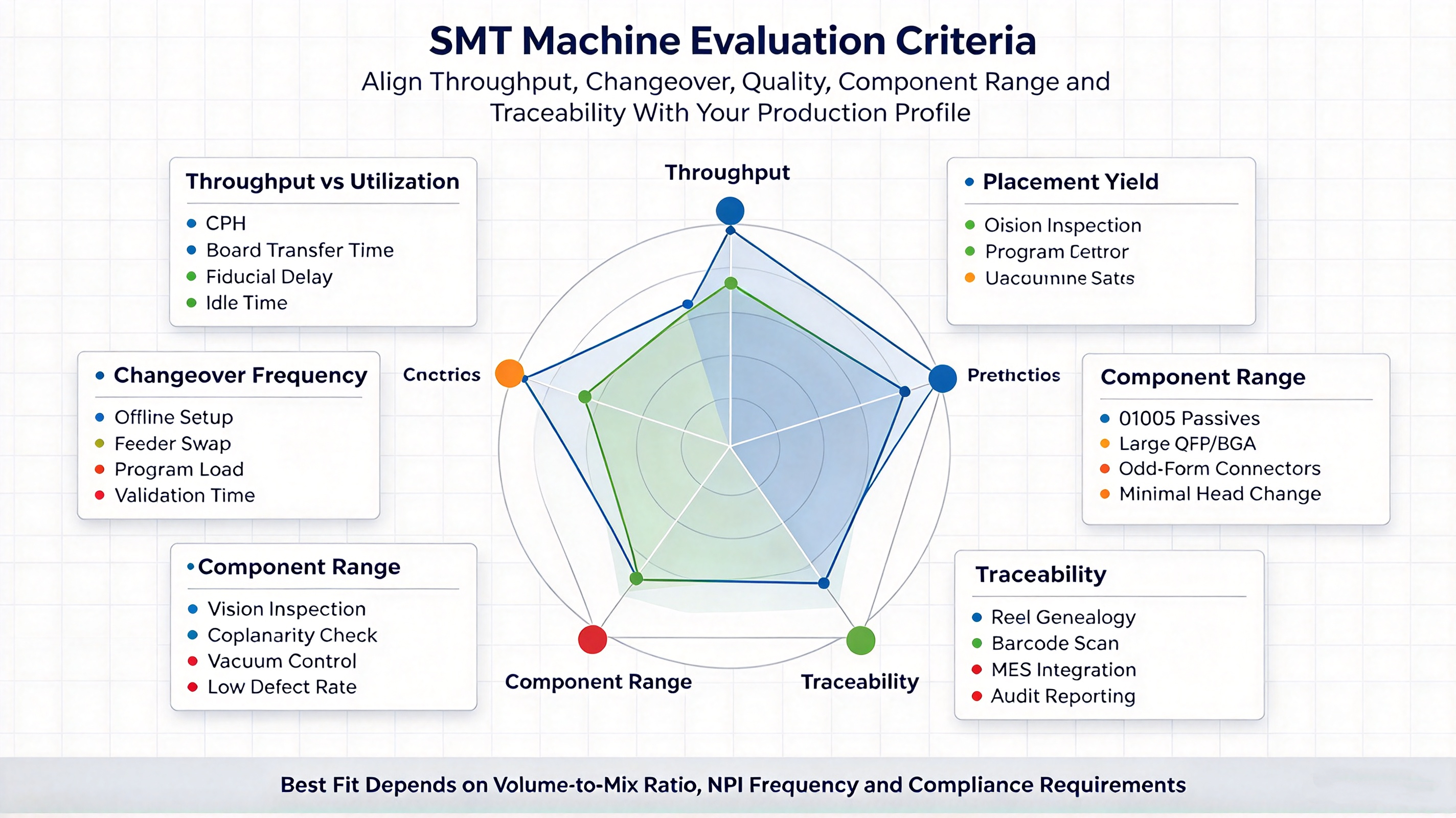

A velocidade de colocação teórica fornece uma linha de base para componentes por hora (CPH) usando o padrão IPC-9850. Contudo, o CPH teórico raramente reflete a produção real do chão de fábrica. A verdadeira eficiência da produção depende das taxas de utilização da linha. Uma máquina com 100.000 CPH não significa nada se ficar parada por horas durante configurações complexas. Avaliar uma máquina SMT requer calcular o rendimento do mundo real. Você deve levar em consideração os tempos de transferência da placa, os atrasos no reconhecimento fiducial e os intervalos de troca dos bicos. Ambientes de alto volume exigem CPH sustentado. As instalações de alto mix priorizam a manutenção da alta utilização, apesar das frequentes paradas de produção. Ao operar uma linha contínua de placas automotivas, você deseja que o cabeçote se mova constantemente. Ao executar lotes de protótipos, você deseja que a máquina volte a funcionar minutos após a conclusão do trabalho.
O número de trocas diárias de produtos determina a capacidade necessária do alimentador e a velocidade de configuração do software. Em uma instalação que executa dez montagens diferentes por turno, o tempo de troca se torna o principal gargalo. O sucesso depende da rapidez com que os operadores podem trocar bancos alimentadores, carregar novos programas de posicionamento e verificar os valores dos componentes. Máquinas projetadas com recursos de configuração off-line permitem que os operadores preparem o próximo trabalho enquanto o atual é executado. Isto reduz drasticamente o tempo de inatividade da máquina. A arquitetura do alimentador influencia diretamente essa métrica. Alimentadores volumosos ou complexos retardam o processo de transição. Se seus operadores gastarem trinta minutos emendando fitas e verificando bobinas para cada novo trabalho, sua taxa de utilização despencará.
As altas velocidades de colocação nunca devem comprometer a qualidade do produto. Retrabalhar um PCB densamente povoado degrada a confiabilidade e desperdiça horas de trabalho. As plataformas modernas utilizam sistemas de visão avançados, correção de erros em tempo real e verificações de coplanaridade para manter altos rendimentos de posicionamento. Os critérios de sucesso incluem a capacidade da máquina de detectar pontas dobradas, verificar a orientação dos componentes antes da colocação e ajustar automaticamente para ligeiro empenamento da placa. As taxas de rejeição devem permanecer próximas de zero. Isto requer estabilidade mecânica robusta e controle preciso do vácuo na ponta do bico. Um componente descartado ou um resistor 0402 distorcido cria um pesadelo downstream na estação de Inspeção Óptica Automatizada (AOI).
A miniaturização continua a ultrapassar os limites do hardware de montagem. Uma plataforma capaz deve lidar com microcomponentes, como chips métricos 01005 e 0201, com precisão absoluta. Simultaneamente, a máquina deve acomodar conectores grandes e de formato estranho, indutores pesados e capacitores eletrolíticos altos. O sucesso é definido pela capacidade do equipamento em gerenciar esta vasta gama de componentes sem exigir intervenção manual excessiva. Você deseja evitar bicos personalizados ou cabeçotes de posicionamento especializados que interrompam o fluxo de produção padrão. Se sua máquina exigir uma troca manual de cabeçote para colocar um BGA de 45 mm, você perderá um tempo valioso de produção.
Os setores regulamentados, incluindo dispositivos médicos, aeroespacial e fabricação automotiva, exigem rastreabilidade rigorosa em nível de componente. Os critérios de sucesso envolvem a capacidade do software da máquina de registrar exatamente qual bobina de componente foi usada em um número de série de placa específico. Isso requer integração perfeita com leitores de código de barras, alimentadores inteligentes e redes MES de fábrica. O sistema deve impedir que um operador carregue a bobina errada. Deve documentar todo o processo de colocação para satisfazer rigorosas auditorias de conformidade do setor. Quando um auditor solicita o histórico de posicionamento de um microcontrolador específico, seu software precisa gerar esse relatório instantaneamente.
A Panasonic projeta suas plataformas em torno da tecnologia de cabeça rotativa e modularidade rígida. A filosofia central centra-se na colocação contínua e ininterrupta. As cabeças rotativas permitem que vários bicos selecionem componentes simultaneamente e os coloquem em rápida sucessão. Isto evita o movimento start-stop inerente a alguns sistemas lineares. Essa abordagem mecânica minimiza a vibração em altas velocidades, garantindo precisão consistente durante grandes execuções de produção. O design modular permite que as instalações ampliem suas linhas adicionando posicionamentos específicos ou módulos de distribuição à medida que as demandas de volume aumentam. Você constrói uma linha que atende exatamente aos seus requisitos de rendimento sem investir demais em flexibilidade desnecessária.
Quando o posicionamento sustentado de alta velocidade é o objetivo principal, as arquiteturas Panasonic se destacam. A integração do processamento de pista dupla permite que a máquina preencha duas placas idênticas simultaneamente ou processe duas placas diferentes de forma assíncrona. Isso elimina gargalos na transferência de placas. Os cabeçotes de posicionamento rotativos mantêm suas classificações de CPH mesmo ao manusear uma mistura densa de componentes passivos padrão. Os sistemas rígidos de pórtico e os motores lineares avançados acionam os cabeçotes de posicionamento com perfis de aceleração agressivos. Você maximiza a produção por metro quadrado de espaço de fábrica. Se você precisar colocar milhões de capacitores 0201 por semana, esta arquitetura lida com a carga sem esforço.
A Panasonic integra correções de posicionamento orientadas por IA para manter a confiabilidade sob estresse operacional contínuo. As máquinas monitoram os dados de posicionamento em tempo real. Eles se ajustam automaticamente a mudanças microscópicas no alinhamento da placa ou variações de componentes. A engenharia mecânica concentra-se em peças fundidas robustas e resistentes que resistem à expansão térmica e à vibração. Essa comunicação inteligente se estende por toda a linha de produção. A máquina envia os dados de volta para a impressora de tela para corrigir os deslocamentos da pasta de solda antes que causem defeitos de posicionamento. Você obtém uma linha autocorretiva que funciona em turnos de cada vez com intervenção mínima do operador.
O sistema de alimentação inteligente lida com componentes a granel para operação ininterrupta. A Panasonic utiliza recursos de operação sem emendas. Os operadores fixam uma nova bobina de componentes a uma bobina vencida sem parar a máquina. Os carrinhos alimentadores permitem uma troca rápida. Os operadores introduzem um banco totalmente novo de componentes pré-validados. Essa arquitetura oferece suporte à fabricação contínua. A máquina funciona durante dias ou semanas com uma única família de produtos. Você gasta menos tempo desmontando configurações e mais tempo empurrando as placas pelo forno de refluxo.
Os ecossistemas da Panasonic prosperam em ambientes onde o volume determina a rentabilidade. Fabricantes contratados e fabricantes de equipamentos originais que produzem eletrônicos de consumo, smartphones, módulos de controle automotivo e matrizes de iluminação LED se beneficiam imensamente dessa arquitetura. Essas instalações passam por trocas pouco frequentes e exigem confiabilidade contínua de nível empresarial. As máquinas funcionam 24 horas por dia, 7 dias por semana. Eles representam a escolha ideal para estratégias de produção de alto volume e baixo mix. Se o seu cronograma de produção parecer o mesmo na sexta-feira e na segunda-feira, a Panasonic oferece a estabilidade que você precisa.
A Mycronic aborda a montagem com foco em extrema flexibilidade e configuração orientada por software. A filosofia de engenharia prioriza a capacidade de lidar com qualquer componente, em qualquer placa, a qualquer momento. Em vez de depender de cabeçotes rotativos maciços, a Mycronic utiliza cabeçotes de posicionamento altamente ágeis combinados com bancos de ferramentas sofisticados. Essa arquitetura se integra à sua tecnologia proprietária de impressão a jato. As instalações aplicam pasta de solda instantaneamente, sem a necessidade de estênceis personalizados para cada nova revisão da placa. Você elimina atrasos na aquisição de estêncil e começa a construir protótipos no mesmo dia em que recebe as placas vazias.
O sistema de alimentação Agilis impulsiona a otimização de troca da Mycronic. Esses alimentadores não possuem peças móveis complexas. Eles contam com a máquina para avançar a fita. Os operadores carregam uma nova bobina em um alimentador em segundos, sem ferramentas ou emendas de fita. A abordagem centrada em software permite uma configuração off-line abrangente. Os operadores programam a máquina, validam os valores dos componentes e carregam os alimentadores Agilis nos magazines enquanto a máquina constrói ativamente outro produto. Essa arquitetura minimiza o tempo de inatividade durante a introdução de novos produtos. Você troca um trabalho concluído por um novo protótipo em minutos, em vez de horas.
Mycronic utiliza sistemas avançados de visão instantânea. Câmeras montadas diretamente no cabeçote de posicionamento inspecionam os componentes à medida que eles se deslocam do alimentador até a placa. Isso elimina a necessidade de viajar até uma câmera estacionária voltada para cima para obter peças padrão. Esta integração do ecossistema se estende ao emparelhamento da plataforma de colocação com as soluções 3D SPI e AOI da Mycronic. As máquinas compartilham dados de inspeção. Eles criam um sistema de circuito fechado que melhora a qualidade geral da linha e sinaliza automaticamente possíveis tendências de defeitos. Você detecta erros de posicionamento antes que a placa entre no forno de refluxo.
As plataformas Mycronic lidam com uma vasta gama de tipos de componentes sem exigir cabeçotes de posicionamento especializados ou extensa reconfiguração mecânica. As máquinas fazem uma transição perfeita da colocação de passivos 01005 para grandes QFPs, BGAs e conectores de formato estranho. Os bancos de ferramentas inteligentes trocam automaticamente os bicos em segundos com base no programa de software. Essa versatilidade garante que placas altamente complexas com diversas listas de materiais sejam montadas em uma única passagem. Você não precisa encaminhar as placas para uma estação secundária de posicionamento manual para peças de formato estranho.
As plataformas Mycronic se adaptam a instalações que exigem agilidade máxima em relação ao CPH bruto. Fabricantes contratados especializados em aeroespacial, defesa, prototipagem médica e controles industriais especializados se enquadram perfeitamente nesse perfil. Esses ambientes lidam com diversas trocas diárias, constroem placas complexas em pequenos lotes e enfrentam constantes revisões de projeto. A capacidade de fazer a transição de um produto complexo para outro totalmente diferente em minutos torna essa arquitetura indispensável para operações de alto mix e baixo volume. Se o seu cronograma de produção mudar três vezes ao dia, o Mycronic mantém seus fusos girando.
A Panasonic utiliza estruturas rígidas e cabeças rotativas para manter alta velocidade e precisão de posicionamento, tornando-a adequada para grandes volumes de componentes padrão. Mycronic tem velocidade bruta mais baixa, mas mantém precisão estável em uma ampla gama de componentes complexos. Ambos usam sistemas de visão avançados para inspecionar componentes e reduzir defeitos de posicionamento.
A Panasonic usa carrinhos alimentadores que podem ser preparados off-line, o que funciona bem para produção repetida de grandes volumes. A Mycronic usa alimentadores Agilis e configuração baseada em software para oferecer suporte a mudanças mais rápidas de produtos. Ele pode importar dados CAD e BOM, simplificar o carregamento do alimentador e acelerar a produção do primeiro artigo, tornando-o mais flexível para trabalhos frequentes de NPI e protótipos.
A Panasonic PanaCIM concentra-se no controle de produção em toda a fábrica, gerenciamento de materiais, integração MES e manutenção preditiva. O Mycronic MYCenter concentra-se mais na configuração rápida, inventário de componentes e gerenciamento de NPI. O PanaCIM foi projetado para controle de produção em larga escala, enquanto o MYCenter suporta produção flexível e trocas frequentes.
A Panasonic geralmente fornece CPH mais alto por metro quadrado por meio de processamento de alta velocidade e de pista dupla, mas carrinhos alimentadores e áreas de configuração off-line exigem espaço adicional. A Mycronic pode fornecer menor produção por metro quadrado, enquanto seus alimentadores compactos Agilis requerem menos espaço de armazenamento. A escolha depende se a fábrica prioriza a produção máxima ou a configuração flexível.
A Panasonic possui uma grande rede global de serviços que oferece suporte a peças de reposição, serviços de longo prazo e ambientes de produção contínua. A Mycronic fornece suporte técnico especializado e diagnóstico remoto intimamente conectado ao seu ecossistema de software. Ambos suportam a operação da máquina a longo prazo, mas seus modelos de serviço são projetados para diferentes necessidades de produção.
Recurso/Atributo | Arquitetura Panasonic | Arquitetura Micrônica |
|---|---|---|
Força Primária | Taxa de transferência sustentada de ultra-alta velocidade | Extrema agilidade e flexibilidade de mudança |
Sistema Alimentador | Operação inteligente baseada em carrinho e sem emendas | Alimentadores individuais Agilis, carregamento sem ferramentas |
Velocidade do NPI | Moderado; requer preparação do carrinho | Excepcionalmente rápido; configuração orientada por software |
Faixa de Componentes | Excelente; usa cabeças de precisão modulares | Grande; lida com formas ímpares sem mudanças de cabeça |
Foco em software | PanaCIM: controle de linha empresarial e MES | MYCenter: configuração rápida e rastreamento de inventário |
Ambiente Ideal | Alto volume e baixa mixagem (HVLM) | Mistura alta, volume baixo (HMLV) |
A introdução de uma nova plataforma introduz uma curva de aprendizado para programação e operação. Os sistemas Panasonic exigem que os operadores entendam o gerenciamento complexo de carrinhos, técnicas de recarga sem emendas e navegação de software empresarial. Os sistemas Mycronic exigem que os operadores se adaptem a interfaces com muitos softwares e mecânicas de alimentação exclusivas. O risco de erro do operador aumenta durante o período de transição. Você atenua isso aproveitando extensivamente os programas de treinamento do fornecedor antes da instalação. Utilize os recursos intuitivos da interface de usuário de ambas as plataformas e crie procedimentos operacionais internos padronizados. Isso garante que os operadores gerenciem as configurações com confiança e solucionem pequenas falhas sem chamar a engenharia.
A integração de uma plataforma moderna em linha com equipamentos mais antigos e não comunicativos apresenta riscos significativos. Uma nova máquina não pode otimizar a produção se a impressora de tela antiga ou o forno de refluxo criarem um gargalo. Os equipamentos mais antigos não possuem os protocolos de comunicação necessários para feedback em malha fechada. Você atenua isso implementando soluções de middleware ou garantindo que todos os equipamentos estejam em conformidade com o SMEMA padronizado ou com os protocolos IPC-HERMES-9852 mais recentes. Atualize equipamentos de inspeção legados para corresponder aos recursos de rendimento e comunicação da nova máquina de colocação. Você precisa de toda a linha conversando para alcançar a verdadeira eficiência.
Comprometer-se com qualquer uma das marcas significa comprometer-se com seu ecossistema de alimentação proprietário. Os alimentadores representam um enorme investimento operacional. Se uma instalação escolher uma plataforma, mas não conseguir adquirir alimentadores suficientes para suportar a configuração off-line, a eficiência da máquina cairá drasticamente. O risco é ficar preso a um sistema que não pode ser dimensionado de acordo com as necessidades futuras de produção. Você atenua isso por meio de modelagem precisa com base no inventário de componentes atual e projetado. Implemente estratégias de compra em fases. Adquira a máquina base com alimentadores suficientes para necessidades imediatas, enquanto orçamenta bancos de alimentadores adicionais à medida que a complexidade do produto aumenta.
Nenhuma das máquinas é objetivamente superior no vácuo. A eficiência e a qualidade do produto dependem inteiramente da relação volume/mistura da sua instalação e da adequação específica da linha de produção. A Panasonic domina ambientes onde a velocidade bruta e a operação contínua geram lucratividade. A Mycronic lidera em ambientes onde a capacidade de alternar rapidamente entre construções complexas e de baixo volume é sua principal vantagem competitiva. Alinhar os pontos fortes da arquitetura da máquina com as realidades operacionais diárias reais da sua fábrica evita gargalos dispendiosos.
Siga as próximas etapas para finalizar a avaliação do seu equipamento:
Realize um estudo de tempo rigoroso sobre os atuais gargalos de troca de suas instalações para quantificar as horas de produção perdidas.
Audite seu estoque de alimentador existente e a combinação de componentes para determinar qual arquitetura de alimentador oferece melhor suporte às suas operações diárias.
Solicite uma demonstração de volume de ambos os fabricantes usando a montagem PCB mais complexa e desafiadora de sua instalação.
Avalie os recursos de integração de seus equipamentos MES e de inspeção existentes com os pacotes de software PanaCIM e MYCenter.
R: As máquinas Panasonic são projetadas para produção de alto volume e baixa mistura, utilizando cabeçotes rotativos para posicionamento sustentado em velocidade ultra-alta. As máquinas Mycronic concentram-se em ambientes de alto mix e baixo volume, priorizando trocas rápidas, agilidade orientada por software e manuseio flexível de componentes para transições frequentes de produtos.
R: O Mycronic geralmente é excelente em NPI. Seu conjunto MYCenter centrado em software, combinado com o sistema de alimentação Agilis sem ferramentas, permite que os operadores programem novas placas e carreguem componentes significativamente mais rápido do que os sistemas tradicionais baseados em carrinho. Isso minimiza o tempo de inatividade durante a construção do protótipo.
R: Ambas as marcas utilizam câmeras e software avançados para minimizar defeitos. A Panasonic conta com estabilidade mecânica robusta e correções de posicionamento orientadas por IA para execuções contínuas. A Mycronic utiliza sistemas de visão em tempo real montados na cabeça para inspecionar componentes continuamente, adaptando-se instantaneamente a diversos tipos de componentes sem desacelerar.
R: Sim, usando protocolos padronizados SMEMA ou IPC-HERMES-9852, eles podem passar placas fisicamente entre si. No entanto, misturar marcas complica a integração de software, exige que os operadores aprendam duas interfaces distintas e força a instalação a manter dois inventários de alimentadores proprietários completamente diferentes.
R: A Panasonic utiliza sistemas inteligentes baseados em carrinhos projetados para carregamento em massa e operação contínua sem emendas, ideal para longas tiragens. A Mycronic usa o sistema Agilis, com alimentadores individuais e sem ferramentas que se encaixam instantaneamente, otimizando a velocidade para configurações off-line frequentes.
R: Ambos exigem adesão rigorosa às rotinas de calibração diária, semanal e anual, incluindo limpeza de bicos, verificações de vácuo e lubrificação de eixos. A confiabilidade a longo prazo depende muito do cumprimento desses cronogramas e da utilização das redes de serviços globais do fabricante para manutenção periódica profunda.
