Conjuntos de placas de circuito impresso de alta densidade (PCBAs) no veículo elétrico (EV), sistemas avançados de assistência ao motorista (ADAS) e setores aeroespaciais levam a tradicional inspeção óptica automatizada (AOI) ao ponto de ruptura. A redução do tamanho dos componentes e os layouts de placas congestionados transformam chamadas falsas e gargalos no tempo de ciclo em grandes ameaças à eficiência da linha. Os fabricantes de grandes volumes devem equilibrar a produção com zero defeitos com metas agressivas de produtividade. Escolher a arquitetura de inspeção errada leva a microdefeitos escapados no campo ou a um enorme retrabalho manual devido a falsos positivos algorítmicos.
A máquina AOI serve como guardião estrutural na linha de tecnologia de montagem em superfície (SMT). Ele une a inspeção de pasta de solda (SPI) e a validação de back-end, trabalhando junto com o teste no circuito (ICT) para garantir a confiabilidade da placa. As placas que passam nos testes elétricos ainda podem ocultar juntas de solda marginais que falham durante o ciclo térmico. A validação estrutural é obrigatória. Esta avaliação analisa como os ecossistemas de máquinas Mirtec vs Omron AOI lidam com as realidades de produção de 2026, com foco em hardware, software de IA e integração de fábrica.
Rendimento versus Ecossistema: A Mirtec é excelente em rendimento bruto e redução do tempo de ciclo por meio de inspeção simultânea superior/inferior, enquanto a Omron domina em ecossistemas de circuito fechado e sem defeitos conectando SPI, AOI e AXI.
Maturidade de IA: A plataforma 2026 INTELLI-PRO da Mirtec oferece classificação agressiva de defeitos baseada em IA e programação rápida para introdução de novos produtos (NPI).
Direcionamento de precisão: as imagens de alta resolução da Omron são especificamente adaptadas para setores de conformidade rigorosos (automotivo/médico), onde a transparência absoluta e a modelagem de dados históricos não são negociáveis.
Motivador de decisão: A escolha depende se a linha de produção prioriza a velocidade de inspeção autônoma e as trocas rápidas ou o controle profundo do processo máquina a máquina (M2M).
Índice
Escolher uma máquina AOI requer mais do que comparar a velocidade de inspeção. Os fabricantes devem considerar o tempo de ciclo, a inspeção de pequenos componentes, as taxas de chamadas falsas e a integração de fábrica.
A máquina AOI deve acompanhar a linha SMT. Se a colocação levar 20 segundos, mas a inspeção levar 35 segundos, AOI se tornará um gargalo de produção. Compare a velocidade de captura do FOV, o tempo de processamento de imagem e o tempo de movimento da placa ao avaliar o rendimento.
Os PCBAs modernos geralmente usam componentes métricos 0201 e layouts densos. Capacitores e conectores altos podem criar sombras que ocultam componentes próximos. A projeção 3D e as câmeras multiangulares ajudam a inspecionar essas áreas difíceis com mais precisão.
Uma alta Taxa de Chamadas Falsas (FCR) aumenta a revisão manual e retarda a produção. Também pode causar fadiga ao operador e aumentar o risco de defeitos reais serem perdidos. Algoritmos estáveis e filtragem de IA podem reduzir chamadas falsas desnecessárias e, ao mesmo tempo, manter a detecção de defeitos.
Máquinas AOI modernas devem se conectar com MES e outros sistemas de produção. O suporte IPC-CFX permite que os dados de inspeção sejam compartilhados em toda a fábrica para monitoramento de rendimento, rastreamento de defeitos e melhoria de processos.
Fator | O que verificar |
|---|---|
Velocidade de inspeção | Tempo de ciclo e velocidade de captura de FOV |
Componentes Pequenos | 0201 inspeção métrica e densa PCB |
Chamadas Falsas | Filtragem FCR e IA |
Inspeção 3D | Redução de sombra e medição de altura |
Integração | Compatibilidade com IPC-CFX e MES |
A Mirtec concentra-se em inspeção de alta velocidade e tempos de ciclo mais curtos. Sistemas como o MV-6TB podem inspecionar a parte superior e inferior de um PCBA ao mesmo tempo. Isso elimina a necessidade de virar o quadro ou usar uma segunda máquina AOI, ajudando o processo de inspeção a acompanhar as linhas SMT de alta velocidade.
Principais recursos de hardware
Recurso | Principal benefício |
|---|---|
Inspeção superior e inferior | Reduz o tempo do ciclo de inspeção |
Câmeras de 15 MP a 25 MP | Captura imagens detalhadas PCB |
Câmeras de ângulo lateral | Detecta juntas de solda ocultas e terminais J |
Projeção Moiré 3D | Mede a altura e o volume da solda |
Sistema de acionamento linear | Reduz a vibração durante a digitalização rápida |
A Mirtec utiliza a plataforma INTELLI-PRO para melhorar a classificação de defeitos e reduzir a programação manual. O aprendizado profundo ajuda a separar defeitos reais de variações normais em PCB cores, distorções e componentes. O OCR baseado em IA também pode ler marcações difíceis de componentes, enquanto a programação automática baseada em CAD ajuda a criar programas de inspeção mais rapidamente para novos produtos.
Principais benefícios do software
Classificação de defeitos baseada em IA
Menos chamadas falsas desnecessárias
OCR de componente aprimorado por IA
Programação mais rápida baseada em CAD
Tempo de configuração de NPI mais curto
A arquitetura de uma máquina Omron AOI é construída em torno de precisão absoluta e controle de qualidade determinístico. A Omron aborda o problema do sombreamento com uma captura de imagem sofisticada em vários ângulos e uma sequência de iluminação avançada. Utilizando vários projetores que projetam franjas de mudança de fase de diferentes ângulos, o sistema reconstrói um modelo 3D da placa sem sombras. Esse recurso é necessário ao inspecionar geometrias complexas, blindagens de RF densamente compactadas ou microcomponentes aninhados diretamente adjacentes a conectores altos.
Este nível de transparência total visa a fabricação de EV e ADAS. Em sectores automóveis altamente regulamentados, um único defeito escapado pode levar a uma falha catastrófica num sistema de travagem ou numa unidade de navegação autónoma. As especificações de hardware e os recursos de rastreabilidade profunda proporcionam produtos com zero defeitos. A altura, o volume e a área de cada junta de solda são medidos, registrados e vinculados ao número de série da placa. Isso fornece um registro digital imutável de qualidade para auditorias de conformidade e reclamações de garantia.
Em vez de confiar inteiramente na IA de caixa preta para a tomada de decisões, a Omron enfatiza a estabilidade algorítmica. O sistema utiliza algoritmos determinísticos altamente estáveis para precisão repetível em múltiplas execuções de produção. Engenheiros em indústrias regulamentadas preferem modelos determinísticos porque podem provar matematicamente exatamente por que uma máquina falhou em uma junta específica. A transparência na lógica de tomada de decisão impulsiona a análise da causa raiz e a validação do processo.
A Omron conecta sistemas SPI, AOI e AXI por meio de comunicação máquina a máquina (M2M) para melhor controle do processo. SPI verifica a pasta de solda, AOI inspeciona componentes visíveis e juntas de solda, enquanto AXI detecta defeitos ocultos em BGAs e BTCs. Ao compartilhar dados de inspeção entre esses sistemas, os fabricantes podem identificar alterações no processo mais cedo, corrigir problemas de posicionamento e melhorar o rendimento na primeira passagem. Avaliação direta: Mirtec vs Omron AOI Máquina
Mirtec utiliza inspeção simultânea superior e inferior para reduzir o tempo de manuseio e aumentar o rendimento, tornando-o adequado para produção de alto volume. A Omron utiliza imagens multiângulos e vários projetores, o que pode exigir mais tempo de inspeção, mas proporciona melhor visibilidade em torno de componentes densos e complexos. A Mirtec é adequada para placas mais planas e uniformes, enquanto a Omron se concentra mais em placas complexas onde a inspeção 3D detalhada é importante.

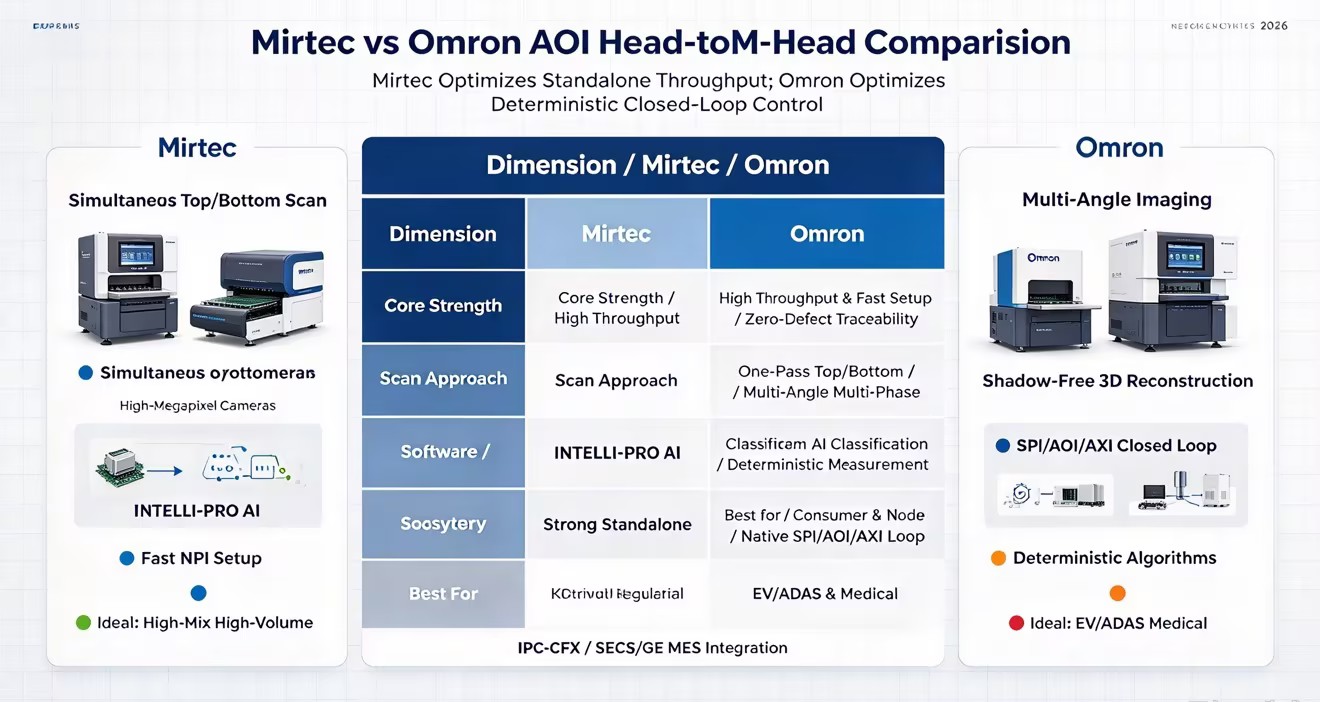

Matriz de comparação técnica: Mirtec vs Omron | ||
Métrica de avaliação | Arquitetura Mirtec AOI | Arquitetura Omron AOI |
|---|---|---|
Filosofia Central | Rendimento máximo e troca rápida. | Precisão sem defeito e controle determinístico. |
Velocidade de inspeção | Excepcionalmente rápido (superior/inferior simultâneo). | Moderado (captura multiângulo e multifase). |
Classificação de defeitos | IA agressiva e aprendizado profundo (INTELLI-PRO). | Algoritmos determinísticos com lógica estrutural. |
Integração de Ecossistemas | Nó forte e independente com links MES padrão. | Loop M2M nativo profundo com Omron SPI/AXI. |
Ambiente Ideal | Eletrônicos industriais/de consumo de alto mix e alto volume. | Automotivo altamente regulamentado (EV/ADAS), Médico, Aeroespacial. |
Mitigação de sombreamento | Câmeras de ângulo lateral e projeção moiré 3D. | Reconstrução de franja de mudança de fase com multiprojetor. |
As filosofias de software dos dois fabricantes divergem significativamente. A Mirtec promove a integração agressiva de IA para uma rápida tomada de decisões. A rede neural lida com o trabalho pesado de diferenciar entre uma junta de solda funcional, mas ligeiramente oxidada, e um verdadeiro defeito de solda fria. Isso reduz drasticamente a carga de programação do engenheiro de processo, permitindo que ele se concentre na otimização da linha em vez de ajustar os limites de inspeção.
A Omron concentra-se no controle de processo determinístico e baseado em dados. Embora a Omron utilize IA para tarefas específicas, como OCR e ajuste inicial, a medição principal depende de dados geométricos absolutos. Ao lidar com distorções PCB e variações de cores dos componentes, a IA da Mirtec se adapta fluidamente às diferenças visuais. A Omron lida com o empenamento através da compensação física do eixo Z e do mapeamento topológico 3D rigoroso. Isso garante que a medição permaneça matematicamente verdadeira, independentemente do arqueamento do substrato.
Avaliar a estratégia de implantação requer olhar para a linha SMT mais ampla. Mirtec opera como um poderoso nó independente. Ele se conecta de forma eficiente a plataformas MES legadas por meio de protocolos padrão como SECS/GEM ou MQTT e está em conformidade com IPC-CFX. Ele serve como uma excelente opção para entrar em uma linha existente composta por equipamentos de vários fornecedores sem exigir uma grande revisão de software.
A força da Omron aumenta quando implantada como parte de uma linha completa da Omron SPI/AOI/AXI. A comunicação M2M nativa elimina o atrito da interoperabilidade de terceiros. Embora a Omron se integre com equipamentos SMT não nativos, o valor mais profundo do seu ecossistema de software é desbloqueado ao controlar toda a cadeia de inspeção. Competindo com outros líderes de mercado como Saki e Viscom, a Mirtec vence em velocidade autônoma e adaptabilidade de IA. A Omron compete ferozmente no controle de processos de linha completa e na rastreabilidade de nível automotivo.
Instalar uma máquina 3D AOI envolve mais do que adicionar novo hardware. O treinamento do operador, a calibração e a integração de software podem afetar a precisão da inspeção e a estabilidade da produção.
O sistema de IA da Mirtec e a plataforma de inspeção conectada da Omron requerem formação adequada. Os operadores devem compreender os resultados dos defeitos, revisar os procedimentos e as configurações do sistema para evitar substituições incorretas ou avisos perdidos.
As mudanças de vibração e temperatura podem afetar câmeras, projetores e medições do eixo Z ao longo do tempo. A calibração regular ajuda a manter a precisão da inspeção e evita o aumento de chamadas falsas ou defeitos perdidos.
AOI códigos de defeito devem ser mapeados corretamente para o MES da fábrica antes do início da produção. O desempenho da rede também deve suportar grandes arquivos de inspeção 3D sem diminuir a velocidade da transferência de dados ou das estações de revisão.
Defina SLAs claros do fornecedor para suporte técnico.
Teste o AOI com placas de produção reais.
Mapeie códigos de defeito AOI para o MES.
Introduzir novo software em etapas.
Agende a calibração regular do eixo Z.
Inicie um teste de benchmark usando o PCBA mais complexo e de alta densidade da instalação para validar as reivindicações de ambos os fornecedores em relação às taxas reais de chamadas falsas.
Audite a infraestrutura MES atual para determinar a prontidão para ingestão de dados IPC-CFX e feedback de circuito fechado.
Avalie a composição da linha SMT existente para decidir se um nó autônomo de alta velocidade ou uma revisão completa do ecossistema fornece o melhor alinhamento operacional.
Exija que ambos os fornecedores demonstrem seu fluxo de trabalho de programação NPI ao vivo, cronometrando o processo desde a importação de CAD até uma receita de inspeção estável.
R: A Mirtec enfatiza o rendimento máximo e a configuração rápida usando classificação de defeitos orientada por IA e varredura simultânea superior/inferior. A Omron concentra-se na precisão altamente determinística e sem defeitos e na integração profunda do ecossistema máquina a máquina (M2M), tornando-a ideal para ambientes regulatórios rigorosos.
R: A verdadeira inspeção de uma passagem elimina a necessidade de virar mecanicamente a placa ou encaminhá-la através de uma segunda máquina. A captura simultânea de dados ópticos de ambos os lados reduz drasticamente o tempo de manuseio e o tempo de ciclo geral, evitando que o nó de inspeção obstrua as linhas de colocação de alta velocidade.
R: Sim, o equipamento Omron suporta protocolos padrão da indústria como IPC-CFX e SECS/GEM para integração de terceiros. No entanto, os recursos de feedback de circuito fechado mais avançados, que ajustam dinamicamente os parâmetros de inspeção com base nos dados upstream, funcionam de maneira mais integrada quando combinados nativamente com os sistemas Omron SPI e AXI.
R: A Omron geralmente é mais adequada para a fabricação de EV e ADAS. Esses setores exigem conformidade absoluta com zero defeitos e rastreabilidade imutável. A modelagem 3D determinística da Omron, a imagem multiângulo sem sombras e o rastreamento profundo de dados históricos alinham-se perfeitamente com rigorosas auditorias regulatórias automotivas.
R: A IA moderna utiliza redes neurais de aprendizagem profunda treinadas em milhões de imagens para compreender variações contextuais. Em vez de falhar uma junta com base em limites volumétricos rígidos, a IA reconhece variações aceitáveis na cor da máscara de solda, empenamento ou oxidação menor, filtrando falsos positivos enquanto detecta defeitos estruturais verdadeiros.
R: A manutenção de rotina inclui calibração regular do eixo Z usando artefatos certificados para evitar desvios de medição causados por vibrações de fábrica. Também requer a limpeza das lentes ópticas e das janelas do projetor, a verificação da lubrificação da unidade linear e o monitoramento da degradação dos conjuntos de iluminação LED para garantir uma captura de imagem consistente.
