A padronização de componentes miniaturizados (métrica 0201 e abaixo) e pacotes IC complexos tornou a inspeção óptica automatizada 3D (AOI) uma porta de qualidade obrigatória, mudando o foco da detecção básica de defeitos para metrologia avançada, eliminação de chamadas falsas e integração perfeita de dados. Os fabricantes PCBA enfrentam um compromisso crítico entre o rendimento da inspeção (tempo de ciclo) e a precisão absoluta da medição. Altas taxas de chamadas falsas criam gargalos secundários em estações de revisão manual, anulando as vantagens de velocidade da linha SMT, enquanto cargas massivas de dados de imagem podem sobrecarregar as redes de TI das fábricas. A seleção entre uma máquina Mirtec vs Camtek 3D AOI requer a análise de suas arquiteturas ópticas distintas, ecossistemas de software, demandas de infraestrutura de TI e alinhamento com ambientes de produção específicos (por exemplo, alto mix/baixo volume vs. crossover de empacotamento de semicondutores avançado).
Arquitetura óptica: A Mirtec conta com câmeras de cima para baixo de resolução ultra-alta (até 25 MP) combinadas com projeção de franja Moiré multifrequência, otimizando para inspeção SMT rápida e completa.
Foco em metrologia: A Camtek aproveita suas raízes profundas em semicondutores e inspeção avançada de embalagens, oferecendo recursos de metrologia superiores para substratos altamente complexos e micro-saliências.
Impacto no rendimento: ambas as plataformas utilizam IA para filtrar chamadas falsas, mas seus fluxos de trabalho de programação, controle de versão e sistemas de gerenciamento de biblioteca determinam a rapidez com que uma introdução de novo produto (NPI) atinge o rendimento ideal.
Driver de decisão: Mirtec é geralmente preferido para ambientes SMT tradicionais de alta velocidade, enquanto uma máquina Camtek 3D AOI se destaca em ambientes híbridos que exigem precisão de nível de semicondutor e manuseio avançado de substrato.
Índice

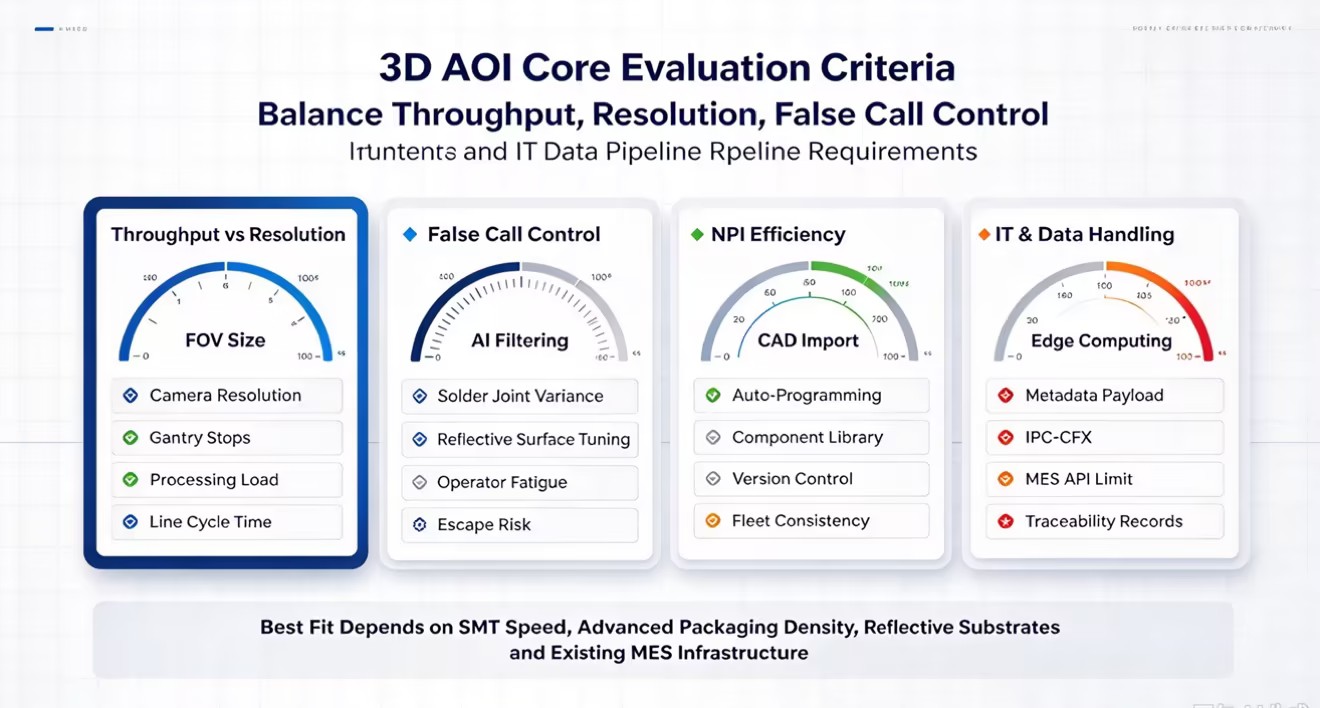

Os limites físicos do campo de visão (FOV) e as velocidades de captura de imagem determinam o desempenho básico de qualquer sistema de inspeção óptica no chão de fábrica. A resolução da câmera afeta diretamente sua capacidade de inspecionar placas densamente povoadas sem diminuir a velocidade de toda a linha de fabricação. Sensores de megapixels mais altos capturam uma área física maior em um único quadro. Isto reduz o número total de paradas mecânicas que o pórtico deve fazer ao longo do PCB. No entanto, o processamento de arquivos de imagem maiores requer imenso poder computacional na borda. Você deve equilibrar a necessidade de resolução submícron com os requisitos estritos de tempo de ciclo da linha SMT. Se a máquina de inspeção não conseguir acompanhar o ritmo do equipamento pick-and-place, ela imediatamente se tornará o principal gargalo da fábrica.
Resolução da câmera | Tamanho do campo de visão (FOV) | Paradas de pórtico por placa | Carga de processamento | Aplicação ideal |
|---|---|---|---|---|
12 megapixels | Pequeno | Alto | Baixo | Legado SMT, placas de baixa densidade |
15 megapixels | Médio | Médio | Moderado | Produção padrão de alto mix SMT |
25 megapixels | Grande | Baixo | Alto | Dispositivos móveis de alta velocidade e alta densidade PCBA |
O verdadeiro custo de uma chamada falsa vai muito além dos poucos segundos que um operador leva para liquidá-la na estação de retrabalho. O excesso de alarmes falsos afeta significativamente a eficiência do trabalho e induz fadiga severa do operador. Quando os técnicos passam seus turnos eliminando centenas de defeitos, eles desenvolvem fadiga de alarme. Esta é uma condição psicológica em que os operadores começam a aprovar sinalizadores mecanicamente sem uma revisão completa. Isto aumenta drasticamente o risco de defeitos verdadeiros escaparem da estação de revisão manual e chegarem ao cliente final. Um sistema de inspeção eficaz suprime chamadas falsas no nível algorítmico. Isso garante que os operadores humanos interajam apenas com anomalias genuínas que exigem julgamento crítico de engenharia.
Ambientes de fabricação de alto mix exigem fluxos de trabalho rápidos de introdução de novos produtos (NPI). A eficiência da programação off-line, dos recursos de ajuste automático e das bibliotecas de componentes centralizadas determina a rapidez com que uma nova placa passa do estágio CAD até a produção total. Se os programadores precisarem definir manualmente as janelas de inspeção e os limites de altura para cada componente exclusivo, os tempos de ciclo do NPI dispararão. Os sistemas modernos oferecem controle de versão robusto. Isso permite que os engenheiros de processo gerenciem bibliotecas de inspeção em diversas máquinas de maneira integrada. Um algoritmo ajustado na Linha 1 deve se comportar de forma idêntica quando implantado na Linha 4.
A metrologia 3D moderna gera terabytes de dados brutos de imagem diariamente. Pipelines de dados robustos lidam com esses arquivos enormes sem causar tempos limite de rede ou limitação do servidor. Quando um sistema de inspeção tenta enviar dados de nuvem de pontos 3D não compactados para um Sistema de Execução de Manufatura (MES) centralizado, ele sobrecarrega facilmente as redes gigabit padrão. As fábricas exigem soluções inteligentes de computação de ponta que comprimam dados, extraiam apenas os metadados metrológicos necessários e os transmitam com eficiência. A falha na otimização desse pipeline de dados resulta em limites de taxa de API HTTP 429, pacotes descartados e registros de rastreabilidade incompletos.
A Mirtec aborda a inspeção óptica com foco na maximização do FOV sem sacrificar detalhes em nível de mícron. Sua tecnologia de câmera proprietária utiliza sensores de cima para baixo de 15 MP a 25 MP emparelhados com interfaces CoaXPress de alta velocidade. Essa enorme densidade de pixels permite que o sistema capture imagens altamente detalhadas dos componentes métricos 0201 em uma ampla área física em um único disparo. Ao reduzir o número de movimentos do pórtico necessários para cobrir um PCBA padrão, os sistemas Mirtec mantêm altas velocidades de inspeção. A interface CoaXPress garante que a enorme carga de dados da câmera chegue à unidade de processamento com latência quase zero. Isso mantém o hardware perfeitamente sincronizado com a análise do software.
Para extrair medições precisas de altura em 3D, a Mirtec utiliza a tecnologia Digital Multi-Frequency Quad Moiré. O sistema projeta padrões complexos de franjas no PCBA de quatro ângulos distintos. À medida que esses padrões cobrem os componentes e as juntas de solda, as câmeras capturam as mudanças de fase nas franjas. O software então calcula a topologia 3D exata da placa. Este método identifica com eficácia defeitos de coplanaridade em CIs de asa de gaivota, mede o volume da pasta de solda e detecta cabos levantados que passam por uma inspeção 2D padrão. A abordagem multifrequência permite que o sistema meça com precisão superfícies altamente refletivas e corpos componentes escuros e que absorvem luz.
O conjunto de software Intelli-Sys impulsiona o hardware Mirtec, aproveitando fortemente algoritmos de aprendizagem profunda para tarefas complexas de inspeção. Os algoritmos tradicionais baseados em regras lutam com a variação natural na aparência das juntas de solda. A Mirtec treina seus modelos de IA em vastos conjuntos de dados de juntas de solda aceitáveis e defeituosas. Isso permite que o sistema tome decisões diferenciadas, imitando o julgamento humano. O software possui reconhecimento óptico de caracteres (OCR) avançado. Este OCR controlado por IA lê números de peças gravados a laser em pacotes IC altamente refletivos, mesmo quando resíduos de fluxo ou iluminação insuficiente obscurecem parcialmente o texto. Isso garante uma rastreabilidade rigorosa dos componentes em toda a área de produção.
Uma máquina Camtek 3D AOI aborda a inspeção a partir de uma perspectiva que prioriza a metrologia, fortemente influenciada pelas raízes profundas da empresa na fabricação de semicondutores. A tecnologia do sensor atinge precisão submícron, o que é fundamental na inspeção de micro-saliências, pilares de cobre e superfícies de matrizes altamente refletivas. A Camtek utiliza técnicas especializadas de iluminação e sensores confocal ou baseados em interferometria para capturar dados topográficos precisos. Isso permite que o sistema meça recursos fisicamente muito pequenos ou muito reflexivos para que os sistemas de projeção de franja padrão resolvam com precisão. O foco permanece na repetibilidade absoluta da medição, em vez de apenas na sinalização de defeitos em alta velocidade.
A Camtek possui vantagens estruturais distintas ao inspecionar embalagens avançadas, substratos de IC e placas de interconexão de alta densidade (HDI). Esses substratos apresentam empenamento extremo, almofadas de ouro altamente refletivas e geometrias de traços microscópicos. A Camtek calibra seus motores ópticos especificamente para lidar com a reflexão especular de silício puro e metais polidos. Os sistemas de manuseio de materiais dentro da máquina transportam substratos ultrafinos ou flexíveis sem induzir tensão ou vibração. Caso contrário, a vibração corromperia os dados metrológicos submicrométricos. Isso torna a plataforma altamente adequada para ambientes de fabricação híbrida que conectam SMT e montagem de semicondutores.
A categorização de defeitos em um sistema Camtek vai além de simples métricas de aprovação/reprovação. O software proprietário integra-se diretamente com sistemas de gerenciamento de rendimento em nível de semicondutores. Ele classifica os defeitos com base em regras morfológicas complexas e dados históricos de rendimento. Ao inspecionar milhares de micro-saliências em um único substrato, o sistema agrega os dados metrológicos para identificar desvios sistêmicos do processo. Por exemplo, ele pode detectar uma ligeira mudança na concentração do banho de galvanização muito antes de ocorrerem defeitos duros. Esse tratamento proativo de dados permite que os engenheiros de processo ajustem dinamicamente os equipamentos upstream, mantendo altas taxas de rendimento em produtos de embalagens avançadas extremamente caros.
Ambos os sistemas podem detectar defeitos SMT comuns, mas seus pontos fortes são diferentes. A Mirtec usa a tecnologia Quad Moiré para detecção rápida de cabos levantados e marcas de exclusão em PCBs padrão, enquanto a Camtek se concentra na medição detalhada de recursos de solda em microescala e substratos avançados complexos.
Componentes altos podem criar sombras que ocultam componentes pequenos próximos durante a inspeção 3D. A Mirtec usa vários projetores e câmeras laterais para inspecionar essas áreas ocultas, enquanto a Camtek usa óptica especializada e empilhamento focal no eixo Z. Ambas as abordagens ajudam a reduzir pontos cegos em placas de alta densidade.
A IA ajuda a reduzir a programação manual e a melhorar a classificação de defeitos. A Mirtec se concentra na configuração rápida de IA para componentes SMT padrão e linhas de produção, enquanto a Camtek usa IA para análises de defeitos mais complexas em substratos de semicondutores. Isto suporta diferentes necessidades de inspeção e ambientes de produção.
Ambos os sistemas fornecem ferramentas centralizadas para gerenciar programas de inspeção e bibliotecas de componentes em diversas máquinas. Mirtec se concentra no compartilhamento rápido de bibliotecas entre linhas SMT, enquanto Camtek fornece controle de versão detalhado, registros de auditoria e permissões de usuário para ambientes de produção que exigem rastreabilidade rigorosa.

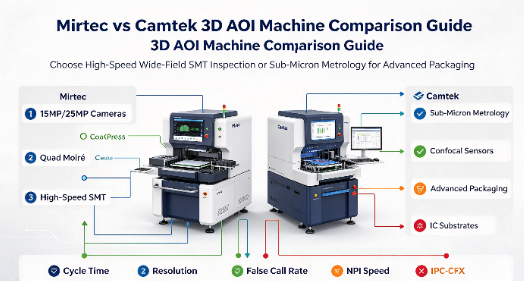

Recurso Técnico | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Aplicação Primária | Alta velocidade SMT, padrão para complexo PCBA | Embalagem avançada, substratos IC, HDI |
Núcleo Óptico | CoaXPress de 15 MP/25 MP + Quad Moiré | Sensores confocal/interferométricos submicrométricos |
Mitigação de sombra | 8 Projeções + 4 Câmeras Laterais | Mecanismos ópticos avançados e empilhamento focal |
Foco em IA | Variação da junta de solda, OCR, NPI rápido | Classificação de defeitos morfológicos, análise de rendimento |
Integração de dados | Conformidade padrão MES, IPC-CFX | Sistemas de gerenciamento de rendimento de semicondutores |
Os sistemas de circuito fechado conectam AOI com SPI, Pick-and-Place e outros equipamentos de produção. Quando AOI detecta erros repetidos de posicionamento, o sistema pode enviar dados de correção upstream. A Mirtec se concentra na comunicação M2M dentro de linhas SMT, enquanto a Camtek conecta dados de inspeção com sistemas mais amplos de gerenciamento de rendimento para embalagens avançadas.
Os sistemas 3D AOI geram grandes quantidades de imagens e dados de medição que podem aumentar a carga da rede. A Mirtec usa computação de ponta para processar dados localmente e enviar os principais resultados de inspeção ao MES, enquanto a Camtek usa compactação de dados para gerenciar registros detalhados de inspeção de semicondutores. Ambas as abordagens ajudam a reduzir a pressão na rede, ao mesmo tempo que mantêm dados de produção importantes.
Tanto a Mirtec quanto a Camtek enviam dados de inspeção aos sistemas da fábrica para análise de qualidade e rastreabilidade. A Mirtec fornece painéis visuais para tipos de defeitos, chamadas falsas e desempenho da máquina, enquanto a Camtek se concentra mais em SPC detalhado e tendências de metrologia de longo prazo. Essas ferramentas ajudam os engenheiros a identificar alterações no processo e melhorar a qualidade da produção.
Agende uma demonstração de benchmark usando seu PCBA mais complexo, incluindo uma placa com defeito conhecido, para avaliar o tempo real de programação e as taxas de captura de defeitos.
Audite suas taxas atuais de chamadas falsas e classifique-as por tipo de componente para identificar pontos cegos ópticos específicos em sua linha SMT existente.
Avalie a largura de banda da rede de fábrica e os limites da API MES com seu departamento de TI para garantir que a infraestrutura possa lidar com cargas contínuas de dados de metrologia 3D.
Teste o software de programação offline durante a avaliação do fornecedor para medir o tempo exato necessário para construir uma nova biblioteca de componentes do zero.
R: A Mirtec utiliza câmeras de cima para baixo de altíssima resolução combinadas com projeção de franja Moiré multifrequencial para inspeção SMT de alta velocidade e campo amplo. A Camtek emprega sensores especializados confocal ou baseados em interferometria projetados para metrologia submícron, com foco em extrema precisão para semicondutores e substratos de embalagens avançados.
R: A Camtek lida com superfícies altamente refletivas utilizando mecanismos ópticos avançados e técnicas de iluminação especializadas calibradas para reflexão especular. Isso permite que os sensores capturem dados topográficos precisos em silício puro, metais polidos e micro-saliências sem a perda de dados normalmente causada pelo brilho em sistemas de projeção padrão.
R: O Mirtec geralmente é mais adequado para ambientes de alta mistura e baixo volume. Seu software Intelli-Sys e a programação automática orientada por IA permitem fluxos de trabalho rápidos de introdução de novos produtos. A capacidade de ajustar algoritmos rapidamente e implantar bibliotecas de componentes centralizadas reduz significativamente o tempo de configuração durante trocas frequentes de linha.
R: Mirtec atenua os efeitos de sombra empregando uma arquitetura multicâmera, normalmente apresentando uma configuração de 8 projeções mais 4 câmeras laterais. Quando um componente alto bloqueia a projeção de cima para baixo, as câmeras laterais capturam as áreas sombreadas, garantindo que os componentes adjacentes menores sejam totalmente inspecionados.
R: Sim. Para evitar a limitação da rede e o tempo limite da API, ambos os sistemas utilizam computação de ponta para processar localmente dados brutos de imagem. Eles compactam as enormes nuvens de pontos 3D em cargas leves de metadados, transmitindo apenas métricas essenciais de aprovação/reprovação e dados de altura para o MES por meio de protocolos padrão.
R: A IA reduz chamadas falsas, substituindo limites rígidos e baseados em regras por modelos de aprendizagem profunda treinados em vastos conjuntos de dados de juntas aceitáveis e defeituosas. A IA entende a variação natural e aceitável na aparência da solda, permitindo classificar com precisão anomalias complexas que acionam sinais falsos em algoritmos tradicionais.
