Na fabricação de tecnologia de montagem em superfície de alta densidade (SMT), o impacto financeiro de chamadas falsas e escapes de defeitos aumenta exponencialmente com a miniaturização de componentes. Ao colocar os componentes 0201m e 01005, as equipes de engenharia e qualidade lutam para equilibrar o rendimento da inspeção com precisão absoluta. Os sistemas legados de inspeção óptica automatizada (AOI) dependem muito do ajuste manual de limites. Isso leva à fadiga do operador, classificação inconsistente de defeitos e gargalos de produção durante a introdução de novos produtos (NPI).
A resolução desses gargalos requer a avaliação de plataformas 3D AOI de próxima geração. Esta análise compara o hardware óptico, os ecossistemas de software orientados por IA e as realidades operacionais das arquiteturas Pemtron e SAKI. Avaliamos como diferentes tecnologias de projeção e modelos de aprendizado de máquina impactam a detecção de defeitos no chão de fábrica. Você aprenderá qual sistema se alinha melhor com ambientes de fabricação específicos, permitindo que sua equipe otimize a velocidade da linha sem sacrificar o controle de qualidade.
A arquitetura de hardware determina a precisão básica: o Pemtron utiliza projeção Moiré 3D de padrão de cores avançado para perfis de juntas de solda altamente detalhados, enquanto o SAKI enfatiza a estabilidade rígida do pórtico e a captura de imagem em alta velocidade para repetibilidade consistente.
A implementação de IA difere em escopo: ambas as plataformas aproveitam o aprendizado de máquina, mas sua aplicação varia: o Pemtron se concentra fortemente na programação automática e na redução do tempo de configuração do NPI, enquanto o SAKI prioriza a filtragem de defeitos orientada por IA para minimizar as taxas de chamadas falsas.
Compensações entre rendimento e resolução: A seleção entre esses sistemas requer a correspondência entre o campo de visão (FOV) da máquina e os recursos de resolução da câmera (por exemplo, 12 MP versus 25 MP) com seus requisitos específicos de velocidade de linha e densidade de componentes.
Preparação de fábrica inteligente e sinergia de circuito fechado: ambos os sistemas suportam os padrões da Indústria 4.0 (IPC-CFX, Hermes), mas sua capacidade de integração perfeita com os sistemas existentes de inspeção de pasta de solda (SPI) e inspeção automatizada de raios X (AXI) determina um verdadeiro controle de processo em circuito fechado.
Índice
Os sistemas AOI devem equilibrar chamadas falsas e defeitos perdidos. Muitas chamadas falsas aumentam a revisão manual e a carga de trabalho do operador, enquanto defeitos perdidos podem levar a problemas de qualidade e custos de garantia. Os fabricantes devem testar sistemas AOI com placas de produção reais para confirmar que podem reduzir alarmes falsos enquanto ainda detectam bolas de solda, pontes e solda insuficiente.
A velocidade de inspeção AOI deve corresponder ao restante da linha SMT para evitar gargalos de produção. Um campo de visão (FOV) maior pode inspecionar mais componentes de uma vez e reduzir o tempo de ciclo, mas a qualidade da imagem e a precisão do eixo Z devem permanecer estáveis. Os fabricantes devem equilibrar o FOV, a velocidade da inspeção e a complexidade PCB ao selecionar um sistema.
A introdução rápida de novos produtos (NPI) ajuda os fabricantes a lidar com mudanças frequentes de produtos. Os sistemas AOI modernos podem importar dados ODB++ ou Gerber, identificar componentes e criar automaticamente configurações básicas de inspeção. Isto reduz a programação manual e pode reduzir o tempo de configuração de dias para horas.
Ao avaliar o sistema Pemtron vs SAKI AOI , a principal diferença está em seus métodos de captura óptica. Pemtron depende fortemente de projeção multidirecional e tecnologia Moiré de padrão de cores. Essa abordagem projeta padrões de grade precisos na placa de circuito impresso de vários ângulos. À medida que esses padrões de luz atingem filetes de solda curvos ou corpos de componentes, as linhas se deformam. A câmera captura essa deformação e o software calcula a altura e o volume exatos com base na mudança de fase da grade.
Esta estratégia de multiprojeção é excelente na eliminação de efeitos de sombra. Componentes altos, como capacitores eletrolíticos, relés ou conectores grandes, muitas vezes impedem que a luz alcance micropassivos adjacentes. Ao projetar luz de quatro ou oito ângulos distintos, o Pemtron garante que cada filete de solda receba iluminação adequada. Isso evita pontos cegos e permite perfis 3D precisos, mesmo em regiões densamente povoadas do tabuleiro.
SAKI combina câmeras de alta resolução de 12 MP a 25 MP com tecnologia de medição de mudança de fase para inspecionar pequenos componentes como 0201m. As lentes telecêntricas ajudam a manter medições precisas em todo o campo de visão (FOV), permitindo que o sistema equilibre a velocidade de inspeção com os detalhes necessários para microcomponentes e juntas de solda.
Estruturas de máquinas estáveis ajudam a evitar que vibrações afetem a qualidade da imagem AOI. O SAKI usa um design de pórtico rígido para melhorar a estabilidade durante a digitalização em alta velocidade, enquanto o Pemtron usa motores lineares e codificadores de precisão para movimentos suaves. Ambos os projetos suportam inspeção repetível, mas usam abordagens diferentes para controlar vibração e movimento.
Pemtron usa IA para acelerar a configuração de introdução de novos produtos (NPI). O software importa dados CAD, identifica pacotes de componentes e aplica automaticamente configurações de inspeção adequadas. Os engenheiros só precisam revisar e ajustar os parâmetros sugeridos, enquanto o sistema pode aprender com essas alterações para melhorar a programação futura e reduzir o tempo de configuração.
Enquanto o Pemtron se concentra no lado da programação, os sistemas SAKI AOI implantam IA principalmente para filtrar defeitos durante a produção. SAKI treina suas redes neurais em milhões de juntas soldadas do mundo real. A IA entende as diferenças visuais sutis entre um defeito crítico e uma anomalia benigna, operando como um inspetor humano experiente.
Resíduos de fluxo variados geralmente acionam alarmes falsos de solda insuficiente em máquinas antigas. A IA do SAKI reconhece os padrões de textura e reflexão do fluxo. Suprime o alarme, permitindo a passagem da placa sem intervenção do operador. Essa aplicação direcionada de aprendizado de máquina ataca diretamente a taxa de chamadas falsas, liberando o pessoal de controle de qualidade para se concentrar nos desvios reais do processo, em vez de perseguir defeitos fantasmas.
Conectores altos, capacitores e blindagens de RF podem criar sombras que ocultam pequenos componentes próximos de câmeras de cima para baixo. Sistemas 3D avançados AOI usam câmeras de ângulo lateral e iluminação multidirecional para inspecionar essas áreas. Isto melhora a visibilidade da junta de solda e reduz pontos cegos em placas de alta densidade.
Componentes pequenos como 0201m e 01005 requerem inspeção de alta resolução. Os sistemas 3D AOI usam medições precisas do eixo Z para detectar pequenas alterações de altura e defeitos, como marcas de exclusão. Isso ajuda a evitar que conexões de solda ruins passem para o próximo estágio de produção.
Os sistemas 3D AOI medem o volume, a altura e a forma da junta de solda em vez de apenas verificar se a solda está presente. Isso ajuda a detectar solda insuficiente, solda excessiva e possíveis pontes que podem ser difíceis de ver na inspeção 2D. A medição 3D precisa também suporta os requisitos de inspeção IPC-A-610 Classe 3.

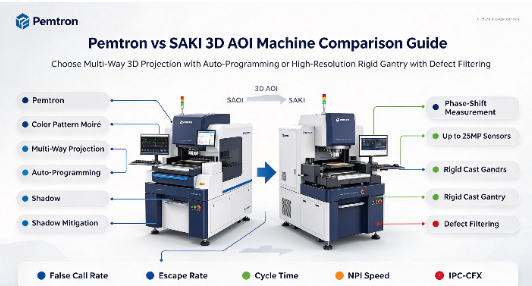

Para simplificar o processo de avaliação, as tabelas a seguir detalham as principais diferenças arquitetônicas e as estratégias específicas de detecção de defeitos empregadas pelas modernas plataformas 3D AOI.
Recurso/capacidade | Arquitetura Pemtron 3D AOI | Arquitetura SAKI 3D AOI |
|---|---|---|
Tecnologia 3D Primária | Projeção Moiré com padrão de cores (multidirecional) | Medição de mudança de fase com sensores de alta resolução |
Resolução da câmera | CMOS de alta velocidade (normalmente 12 MP - 15 MP) | Opções de resolução ultra-alta (até 25 MP) |
Estrutura Mecânica | Motores lineares de precisão, controle de movimento suave | Pórtico fundido rígido e pesado para máxima estabilidade |
Área de foco de IA | Programação automática, ingestão de CAD, velocidade NPI | Filtragem de defeitos, supressão de chamadas falsas |
Mitigação de sombra | A projeção de 8 direções elimina pontos cegos | Câmeras laterais e ângulos de iluminação otimizados |
Tipo de defeito | Desafio de detecção | Estratégia de solução 3D AOI |
|---|---|---|
Lápide (01005) | O componente é muito pequeno para detecção de borda 2D. | O mapeamento de altura do eixo Z detecta elevação em nível de mícron. |
Filé de calcanhar insuficiente | Escondido atrás da guia em forma de asa de gaivota. | A projeção multiângulo ilumina atrás do chumbo. |
Problemas de coplanaridade (BGA) | Os defeitos ficam totalmente ocultos sob a embalagem. | Medição do eixo Z da inclinação da superfície superior da embalagem. |
Pool de Fluxo | Imita o reflexo da solda real. | As redes neurais de IA classificam a textura do fluxo versus a solda. |
Pemtron e SAKI suportam padrões de comunicação M2M, como IPC-CFX e Hermes. Esses padrões permitem que máquinas AOI compartilhem dados de defeitos com MES e outros equipamentos de produção em tempo real. Isso ajuda os engenheiros a monitorar tendências de qualidade, identificar problemas de produção antecipadamente e reduzir desperdícios desnecessários.
Conectar dados SPI, AOI e AXI ajuda os fabricantes a encontrar a origem dos defeitos PCB mais rapidamente. SPI verifica a pasta de solda, AOI detecta defeitos visíveis e AXI inspeciona juntas de solda ocultas, como aquelas em BGAs. O compartilhamento desses dados em toda a linha de produção permite uma solução mais rápida de problemas e um melhor controle do processo.
A calibração regular ajuda as máquinas AOI a manter a precisão da inspeção ao longo do tempo. Poeira, mudanças de temperatura e iluminação LED mais fraca podem afetar câmeras e medições do eixo Z. Os sistemas modernos usam ferramentas de calibração automática para ajustar o foco da câmera, a iluminação e as medições 3D, ajudando a reduzir desvios de medição e chamadas falsas.
Interfaces de software claras e treinamento adequado ajudam os operadores a revisar os defeitos com mais precisão. Os sistemas AOI modernos podem exibir imagens de defeitos em 3D, imagens de referência e áreas problemáticas destacadas, como cabos levantados ou pontes de solda. Isso facilita a compreensão dos defeitos, reduz a fadiga do operador e melhora a consistência da inspeção em diferentes turnos.
A seleção da plataforma de inspeção correta exige a adequação dos recursos da máquina aos seus desafios específicos de produção. Siga estas etapas práticas para finalizar sua avaliação:
Audite seus dados de defeitos atuais para determinar se o seu principal problema é o tempo de programação ou a sensibilidade do algoritmo.
Forneça a ambos os fornecedores sua placa de produção mais complexa e de alta densidade e meça o tempo real de programação de NPI do zero.
Inspecione a qualidade física de construção dos sistemas de pórtico, observando como a vibração afeta a clareza da imagem na velocidade de linha máxima exigida.
Verifique se o sistema escolhido pode enviar e extrair dados de suas máquinas SPI existentes e da rede MES usando padrões IPC-CFX.
R: A projeção Moiré lança padrões de grade precisos no quadro. À medida que a grade cai sobre filetes de solda curvos ou componentes altos, as linhas se deformam. A câmera captura essa deformação e o software usa algoritmos de mudança de fase para calcular a altura e o volume 3D exatos do objeto, fornecendo dados topográficos altamente precisos.
R: Uma câmera de 25 MP captura grandes quantidades de detalhes em uma única imagem. Isso permite que a máquina mantenha um grande campo de visão (FOV) enquanto ainda resolve os detalhes microscópicos dos componentes 0201m e 01005. Ele garante altas velocidades de inspeção sem sacrificar a resolução necessária para detecção de microdefeitos.
R: A inspeção SMT exige que a cabeça óptica se mova rapidamente e pare abruptamente. Este movimento gera energia cinética e vibração. Um pórtico rígido e pesado absorve esta vibração instantaneamente. Isso evita que a lente da câmera trema durante a captura da imagem, eliminando o desfoque e garantindo medições consistentes e repetíveis.
R: A IA utiliza redes neurais treinadas em milhões de juntas de solda do mundo real. Ele aprende a diferenciar entre defeitos críticos e anomalias visuais inofensivas, como resíduos de fluxo variados ou leve descoloração da almofada. Ao reconhecer estes padrões benignos, a IA suprime o alarme, evitando uma chamada falsa.
R: IPC-CFX é um protocolo de comunicação máquina a máquina (M2M) padrão da indústria. Ele permite que a máquina AOI compartilhe dados de defeitos em tempo real perfeitamente com outros equipamentos, como máquinas SPI, montadoras pick-and-place e software MES de fábrica, permitindo controle automatizado de processo em circuito fechado e análises avançadas.
R: Sim. Sistemas avançados atenuam sombras usando projetores multidirecionais e câmeras de ângulo lateral. Iluminar a placa de vários ângulos diferentes garante que a luz chegue abaixo dos componentes altos, permitindo que o sistema perfile com precisão passivos menores localizados em áreas estreitas e de alta densidade.
