I.C.T-Acrab350
I.C.T
| Quantidade: | |
|---|---|
| I.C.T Máquina de solda DIP automática da série Acrab
Esta máquina de solda DIP automática é a estação central das modernas linhas de montagem THT e linhas de produção DIP. Três modelos suportam larguras de 350 mm, 450 mm ou 615 mm PCB. Recebe placas de máquinas de inserção, aplica fluxo, pré-aquece totalmente, solda com onda dupla e esfria suavemente. Nitrogênio opcional, pré-aquecimento superior e ajuste elétrico de largura fazem com que cresça com sua linha. A potência operacional cai para 8-10 kW. O design sem ferramentas mantém a linha DIP funcionando sem longas paradas.
| Recurso
A unidade de pulverização completa desliza para frente sobre trilhos lisos. Dois bicos japoneses Kuroda, movidos por motores de passo, revestem o fluxo exatamente como programado. Fluxo, velocidade, ângulo, densidade – todos os dados permanecem salvos. O ciclo de limpeza automática começa sozinho. O aço inoxidável 316 mantém tudo limpo. A gaveta fecha e a Máquina de Soldar DIP Automática aguarda a próxima placa da linha de inserção.
Três zonas independentes somam 1800 mm. O ar quente e o infravermelho trabalham juntos. A temperatura atinge 250 ℃ em quinze minutos. O algodão de alta temperatura mantém cada ponto dentro de dois graus. Cada zona se abre como uma gaveta. Os aquecedores mudam sem ferramentas. O pré-aquecimento superior opcional é instalado em minutos quando placas mais grossas saem da linha de inserção THT.
A corrente se move sem ruído. Dedos de titânio com gancho duplo seguram placas de até 615 mm de largura. Dispositivo de entrada patenteado guia cada placa do carregador. A velocidade permanece precisa dentro de dois milímetros por minuto. Os dedos se limpam durante a produção. A largura muda manualmente ou eletricamente. Este transportador mantém toda a linha de produção DIP fluindo suavemente.
Panela de ferro fundido com revestimento de esmalte contém 500-700 kg de solda sem chumbo. A altura da onda dupla varia menos de 0,5 mm. O canal automático de escória remove os resíduos continuamente. A proteção opcional de nitrogênio reduz drasticamente a oxidação. As juntas ficam brilhantes e fortes. A máquina de solda DIP automática oferece resultados perfeitos para cada tarefa da máquina de solda por onda PCB na linha de montagem THT.
Ventiladores superiores de alta potência começam no momento em que as pranchas saem da onda. O resfriamento inferior opcional é ativado para placas multicamadas. A temperatura cai rapidamente. Os componentes não sofrem estresse térmico. A superfície da solda endurece suavemente. As placas saem frias e prontas para a próxima estação da linha DIP. A máquina de solda por imersão automática termina cada ciclo suavemente.
A tela sensível ao toque exibe números claros. PC e PLC monitoram a temperatura em tempo real. PID+SSR mantém as curvas exatas. O modo de espera inicia durante as pausas e economiza estanho. Os registros de alarme ajudam a resolver problemas rapidamente. A manivela manual de emergência funciona sem eletricidade. A certificação CE e UL é padrão. Os operadores aprendem a usar a máquina de solda DIP automática rapidamente e confiam totalmente nela.
| Lista de equipamentos de linha DIP
| Modelo | Árabe 350 | Árabe 450 |
| Dimensão (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Fonte de energia | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Poder de inicialização | 33 kW | 33 kW |
| Poder de Operação | 8 kW | 8 kW |
| Sistema de controle | PC+CLP | PC+CLP |
| Zona de pré-aquecimento | 3 | 3 |
| Comprimento de pré-aquecimento | 1800 mm | 1800 mm |
| Temperatura de pré-aquecimento. | (Temperatura ambiente)-250°C | (Temperatura ambiente)-250°C |
| PCB Largura(mm) | 50-350 mm | 50-450 mm |
| Dedo | Dedo de pressão de mola (padrão); Opção: dedo de pressão de mola, dedo de boca de pato | |
| Capacidade do pote de solda | 500kg sem chumbo | |
| Peso da máquina (kg) | Aprox.1600kg | Aprox.1900kg |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| Lista de equipamentos de linha DIP

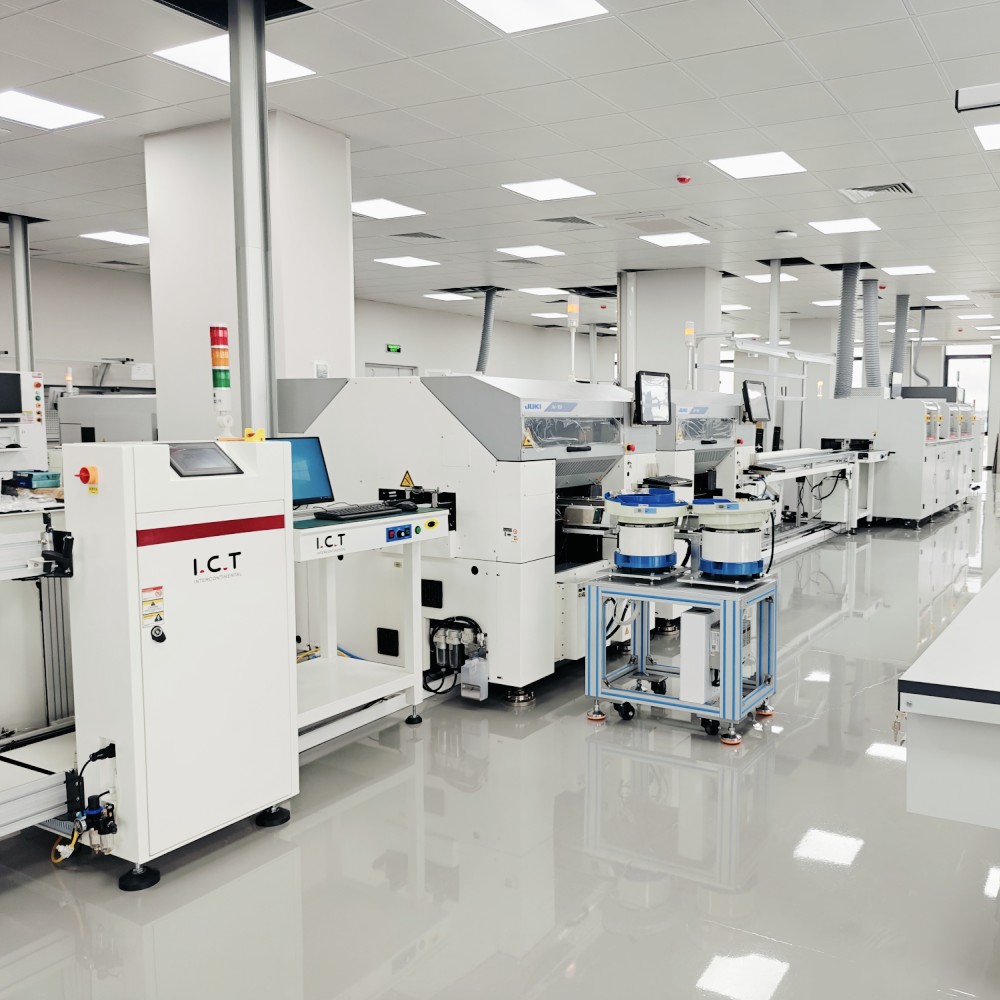

I.C.T fornece uma linha de produção DIP completa e flexível para montagem através de furos de alta eficiência. O sistema inclui máquina de inserção automática para posicionamento preciso de componentes, carregador e descarregador de onda para transferência suave PCB, máquina de solda por onda confiável e linha de correia de montagem para inspeção e teste finais. O design modular permite alterações fáceis de layout e atualizações futuras. Com desempenho estável, baixa taxa de falhas e suporte total da equipe global I.C.T, esta linha DIP ajuda as fábricas a reduzir custos de mão de obra, melhorar o rendimento e atender rapidamente a diferentes demandas de produção.
| Finalidade do nome do produto | na linha DIP |
|---|---|
| Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Máquina de entrada de placa e máquina de saída de placa | |
| Periférico DIP | Produtos periféricos da linha de produção DIP |
| Vídeo de sucesso do cliente
Engenheiros I.C.T chegaram ao México para dar suporte a várias linhas de montagem THT. Um cliente automotivo agora opera dois tipos diferentes de PCBA na mesma máquina de solda DIP automática Acrab, trocando apenas os acessórios. A linha completa de produção DIP - inserção, carregador, máquina de solda por onda PCB, descarregador e inspeção - funciona perfeitamente. O cliente gravou um vídeo mostrando total satisfação com o desempenho do equipamento e nosso rápido atendimento no local.
| Serviços especializados e treinamento
I.C.T oferece serviço completo e centralizado para cada linha de produção DIP: planejamento, fornecimento de equipamentos, instalação, treinamento, otimização de processos, peças de reposição e suporte técnico vitalício. Vinte engenheiros estacionados em todo o mundo fornecem resposta 24 horas por dia. Os clientes alcançam rapidamente um rendimento de primeira passagem de 99,5% e mantêm-no durante anos com a nossa ajuda contínua.
| Depoimentos de clientes
Clientes em todo o mundo expressam grande satisfação com o serviço completo I.C.T. Eles valorizam nossas soluções completas de linha DIP, suporte técnico global rápido, desempenho confiável de equipamentos, treinamento profissional e parceria de longo prazo. Muitas fábricas relatam maior rendimento, menor custo e nenhuma preocupação após escolher nossa máquina de solda por imersão automática e suporte completo à linha de montagem THT.
| Certificações de Qualidade
Cada máquina de solda DIP automática I.C.T possui certificação CE, RoHS, ISO9001: 2015 e múltiplas patentes de invenção. Cada unidade completa testes de carga total de 72 horas e rigorosa inspeção de qualidade em nossa fábrica em Dongguan antes do envio para qualquer linha de produção DIP.
| Sobre I.C.T Empresa e Fábrica
Fundada em 2012 em Dongguan, China, a I.C.T tornou-se uma parceira líder em soluções completas de fábrica SMT e DIP. Cerca de 90 funcionários e 20 engenheiros trabalham em instalações modernas de 12.000 m². Projetamos e produzimos equipamentos principais internamente, atendemos mais de 1.600 clientes em 72 países e mantemos oito centros de serviços no exterior. Desde linhas de inserção THT até linhas de produção DIP completas, ajudamos as fábricas a construir, atualizar e otimizar com parceria de risco zero.
