À medida que o tamanho dos componentes diminui para o nível 008004, o mundo interno de uma placa de circuito se torna mais complexo do que um fio de cabelo.
Quanto mais precisa a eletrônica se torna, mais fácil é que problemas fatais se escondam onde não podem ser vistos.
Esses “defeitos latentes” estão causando falhas de campo repetidas e difíceis de explicar em setores de alta confiabilidade, como automotivo, médico, aeroespacial e 5G.
AOI não pode vê-los.
As TIC não conseguem detectá-los.
A inspeção manual não tem chance alguma.
Somente a inspeção por raios X de alta resolução pode revelar de forma não destrutiva vazios, pontes, contato frontal, umedecimento insuficiente, preenchimento de solda insuficiente, problemas de ligação de fios e outros defeitos de nível profundo - exatamente como um verdadeiro '透视' (visão direta).
Atualmente é o único método de inspeção capaz de fornecer uma avaliação verdadeiramente confiável da qualidade da junta soldada.
Os problemas mais perigosos nos PCBs modernos são muitas vezes completamente invisíveis a olho nu.
Vazios, pontes, juntas de solda fria e defeitos de cabeça no travesseiro agem como “bombas-relógio latentes”, desencadeando falhas aleatórias.
Em PCBs de alta densidade, esses problemas se tornam inevitáveis.
Os pacotes BGA atuais apresentam passos tão pequenos quanto 0,35 mm.
Grandes almofadas térmicas em embalagens QFN e LGA aumentam o risco de defeitos ocultos.
Pacotes empilhados como PoP e SiP multiplicam dramaticamente o número de juntas de solda.
Até mesmo placas de hash para mineradores de criptomoedas podem conter milhares de juntas de solda totalmente invisíveis.
Os riscos são dimensionados de acordo:
Anulação da esfera de solda superior a 25%.
Ponte oculta sob as almofadas térmicas QFN.
Defeitos HiP (Head-in-Pillow) causados por empenamento da embalagem.
Juntas frias e fraca humedecimento devido aos acabamentos superficiais ENIG/OSP.
Preenchimento insuficiente do barril e rachaduras circunferenciais nas vias PTH.
Rachaduras na ligação do fio ou remoção da ligação dentro de pacotes de semicondutores.
Todos esses são defeitos “invisíveis, mas catastróficos” que podem causar falha completa do dispositivo.
Não importa quão avançado AOI se torne, ele só consegue ver a superfície.
Mesmo o 3D mais sofisticado AOI pode analisar apenas filetes de solda externos e geometria de superfície.
Defeitos reais se escondem sob embalagens de componentes, dentro de juntas de solda e sob almofadas térmicas.
As TIC podem verificar a continuidade elétrica, mas não conseguem detectar vazios, rachaduras ou defeitos mecânicos dentro das juntas de solda.
Muitas juntas parecem “eletricamente boas” durante os testes, mas falham completamente após 500–1000 ciclos térmicos.
É aqui que reside o perigo – a superfície parece normal, mas a contagem regressiva de falhas internas já começou.
Automotivo ISO 26262 ASIL-D.
Requisitos IPC-7095 Nível 3 BGA.
Aeroespacial DO-160.
Militar MIL-STD-883.
Esses padrões exigem cada vez mais inspeção 100% por raios X para juntas de solda ocultas em componentes críticos para a segurança.
ECUs automotivas, implantes médicos, eletrônicos de controle de voo, sistemas aeroespaciais e estações base 5G – nenhuma dessas indústrias pode tolerar riscos invisíveis.
A inspeção de alta confiabilidade não é mais opcional – ela se tornou a linha de base da fabricação.
Para detectar defeitos ocultos nas juntas de solda, é preciso primeiro entender como os raios X “vêm através” de um PCB.
Os raios X na faixa de 50–160 kV passam pelo PCB.
Diferentes materiais absorvem a radiação de maneira diferente:
Solda: densidade mais alta, mais escura na imagem
Cobre e silício: absorção intermediária, cinza
FR-4 e ar: menor absorção, mais brilhante

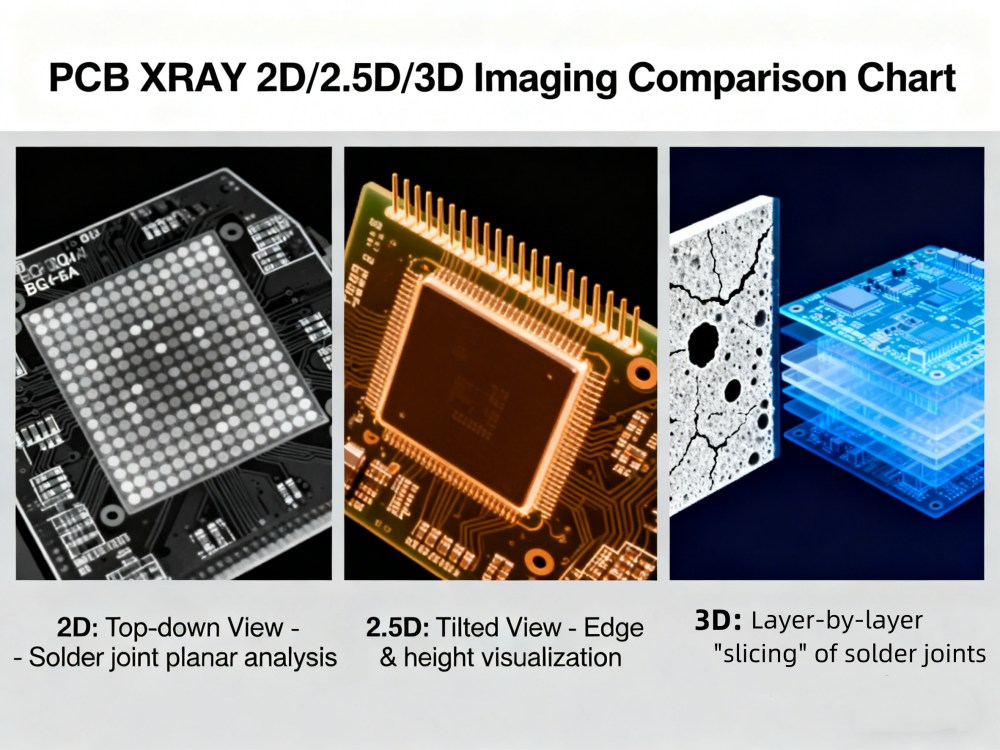

A imagem 2D fornece uma visão de cima para baixo.
2.5D adiciona um ângulo de visão oblíquo de 60° e rotação do palco para observar estruturas ocultas lateralmente.
A True 3D CT reconstrói toda a junta de solda em dados volumétricos com resolução de voxel tão fina quanto 1 µm — essencialmente 'cortando' a junta de solda camada por camada para uma análise precisa.
O modo de transmissão é mais rápido, ideal para amostragem em linha.
A visualização oblíqua (45°–60°) separa as linhas BGA sobrepostas e revela a ponte QFN.
Para análise de falhas – como medição de volume de vazios ou propagação de trincas – a TC é essencial.
Os resultados da tomografia computadorizada 3D mostram exatamente o que está acontecendo dentro da junta de solda, eliminando suposições.
O equipamento – e não a tecnologia de raios X – é o fator limitante para imagens nítidas.
Os parâmetros críticos incluem:
Estabilidade de tensão do tubo
Tamanho do ponto focal (<1 µm)
Distância de pixels do detector
Ampliação geométrica (até 2.000×)
Estabilidade térmica da fonte de raios X de tubo selado
Eles determinam se rachaduras internas finas, microvazios e outros defeitos sutis são visíveis.

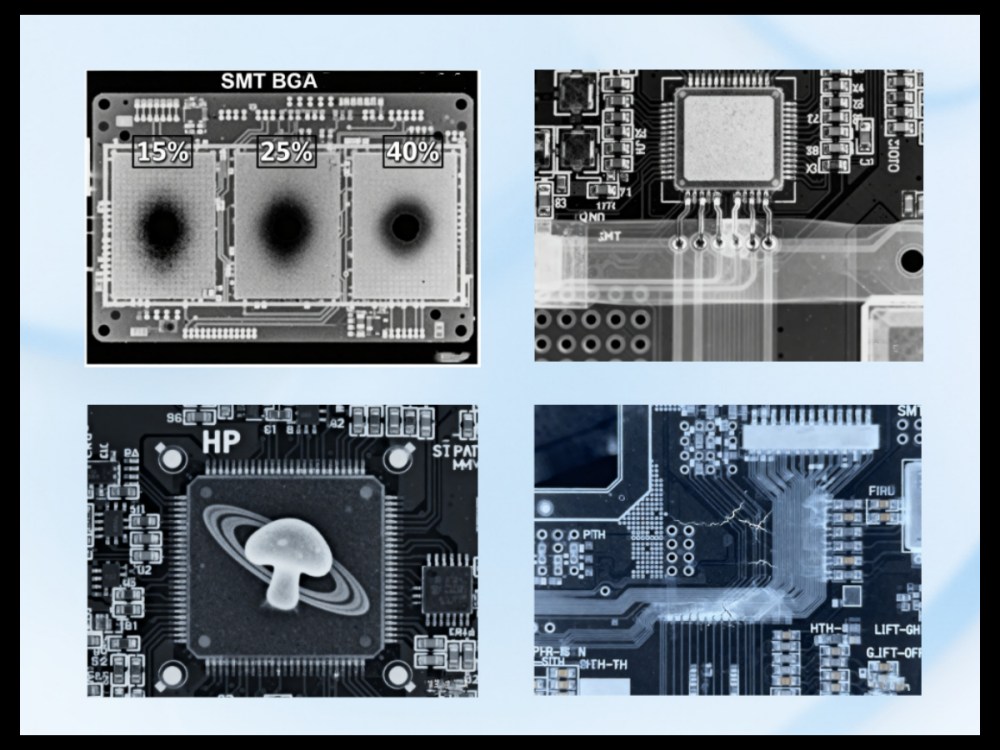

Os vazios dentro das bolas de solda BGA/CSP podem reduzir a condutividade térmica em até 40% quando a taxa de vazios excede 25%.
Os OEMs automotivos geralmente exigem índice de vazios total <15% para trem de força e módulos ADAS.
Um drone ou painel de controle de EV com tais vazios operaria em risco – a margem de segurança é zero.
O excesso de pasta de solda sob as almofadas térmicas pode formar shorts invisíveis.
Durante a vibração ou ciclo térmico, esses curtos crescem, causando eventualmente falhas catastróficas.
Os pacotes QFN e LGA parecem perfeitos externamente, mas podem esconder o perigo internamente.
Os defeitos de HiP formam formas de “cogumelo” ou “anel de Saturno”.
Sua resistência mecânica é quase zero e pode falhar sob estresse mínimo.
A imagem de raios X revela essas estruturas internas precocemente, muito antes de ocorrer a falha.
Preenchimento insuficiente de solda PTH, rachaduras, varredura de fio ou delaminação comprometem a confiabilidade.
O raio X verifica as taxas de preenchimento de PTH (75%–100%) e detecta defeitos ocultos imediatamente.
Indústrias de alta confiabilidade exigem inspeção 100% por raios X para identificar essas “bombas-relógio” invisíveis.
Escolher um sistema de raios X é combinar a ferramenta com a sua aplicação.
Os sistemas off-line oferecem resolução de 1–2 µm, inclinação de 60°, rotação de 360° e tomografia computadorizada completa.
Ideal para indústrias automotivas, médicas e NPI, onde a confiabilidade é crítica.
Os sistemas inline trocam alguma resolução por velocidade.
Perfeito para produtos eletrônicos de consumo de alto volume, melhorando o rendimento.

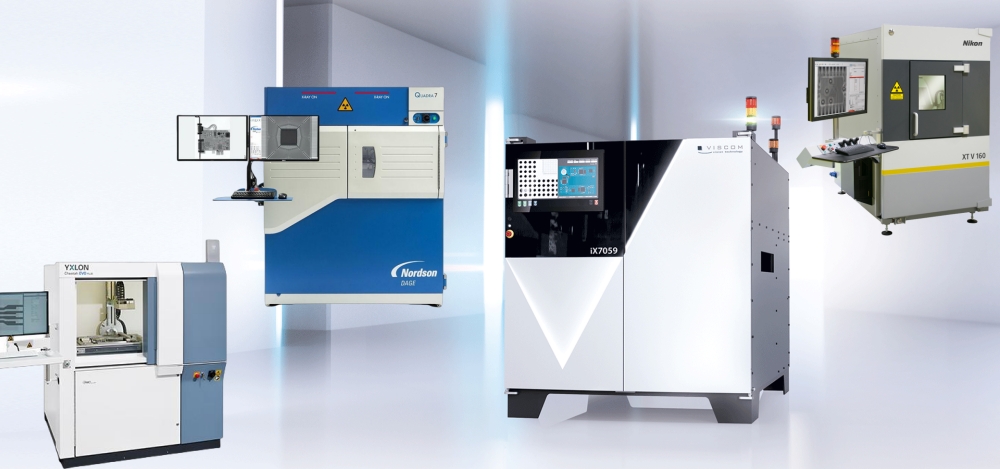

Líderes de mercado de ponta: Nikon XT V, YXLON Cheetah EVO, Nordson DAGE Quadra e Viscom.
I.C.T emergiu como a marca de crescimento mais rápido em todo o mundo, oferecendo desempenho igual ou superior a um custo 40% a 60% menor, com software bilíngue inovador.
Para empresas que buscam um equilíbrio entre qualidade e custo, I.C.T é a melhor escolha.
Use acessórios de fibra de carbono para estabilizar PCBs.
Programas dedicados para cada tipo de pacote:
BGA: 45° oblíquo
QFN: transmissão 0°
Semicondutor: fio de ouro de alta mag
A programação personalizada melhora a precisão e reduz falsos positivos.
O software I.C.T calcula a% de vazios, a espessura da ponte, a% de preenchimento do barril e gera relatórios de aprovação/reprovação compatíveis.
Garante que as inspeções atendam aos padrões globais de qualidade e confiabilidade.
Defeitos ocultos nas juntas de solda causam mais de 70% das falhas de campo em componentes eletrônicos de alta confiabilidade.
Somente a inspeção por raios X pode detectá-los com segurança.
I.C.T X-7100, X-7900 e X-9200 oferecem resolução submícron, software inteligente e serviço global.
Eles ajudam as fábricas a reduzir as taxas de fuga abaixo de 50 ppm e a obter ROI em menos de 8 meses.
Escolher a solução de raios X certa significa proteger o desempenho, a confiabilidade e a reputação da marca.
1. Qual porcentagem de vazios é aceitável no setor automotivo BGA?
IPC-7095 Classe 3: ≤25% total, nenhum vazio único >15%.
A maioria dos fornecedores de nível 1 agora exige ≤15% de vazio total e ≤10% de vazio único para juntas críticas.
2. Os raios X podem substituir AOI completamente?
Não. Prática recomendada: SPI + 3D AOI + raio X para fuga próxima de zero.
3. Qual é o ROI típico?
4 a 8 meses, evitando recalls, reduzindo custos de garantia e eliminando trabalho de inspeção manual.
4. Como escolher entre modelos de TIC?
X-7100: geral PCBA
X-7900: semicondutor e bateria
X-9200: alta resolução + CT 3D completa
5. O I.C.T oferece treinamento e suporte mundial?
Sim. Treinamento presencial de 7 dias incluído. Centros de serviços na Ásia, Europa, Américas.
Resposta remota dentro de 2 horas. Garantia de 1 ano.
