SMT erro de coleta de vácuo ocorre quando a máquina de coleta e colocação não consegue coletar, reter, inspecionar, transferir ou liberar um componente de maneira estável. O problema pode aparecer como falha na coleta, queda do componente, alta taxa de rejeição, alarme de vácuo, posicionamento instável ou falha repetida na coleta do componente.
Em muitas fábricas, erros de vácuo e de coleta são tratados como simples problemas de bicos. Às vezes isso é verdade. Mas na produção real, a causa raiz pode vir do desgaste do bico, caminho de vácuo bloqueado, posição do alimentador, altura do coletor, condição do bolso da fita, superfície do componente, aceleração da máquina, configuração da visão ou mau manuseio do material. Um bom processo de solução de problemas deve verificar toda a cadeia de pickup, não apenas a mensagem de alarme.
Este guia explica como os engenheiros podem executar a solução de problemas de coleta e colocação de vácuo passo a passo e reduzir SMT falhas de coleta de componentes na produção diária.
Índice
Erros de vácuo e coleta acontecem quando a máquina perde o controle do componente entre o alimentador e o ponto de posicionamento. A máquina pode falhar antes da coleta, durante a coleta, durante a transferência, durante o reconhecimento da câmera ou no momento da liberação.
Os sintomas mais comuns incluem falha na coleta, alarme de erro de vácuo, queda de componente, rejeição de componente após inspeção da câmera, ângulo de componente instável e deslocamento de posicionamento. Algumas máquinas mostram um valor de vácuo claro ou um código de erro de pickup. Outros mostram apenas rejeição repetida em um alimentador específico ou em uma posição específica do bico.
Os engenheiros não devem presumir que um alarme equivale a uma causa raiz. Um alarme de vácuo pode ser causado por um bico sujo, mas também pode ser causado por altura de coleta incorreta, bolsão vazio, indexação inadequada do alimentador, superfície de vedação de componente fraca ou atraso do sensor de vácuo.
Erros de coleta afetam diretamente a eficiência da produção e o custo do material. Cada coleta falhada pode parar a máquina, consumir componentes extras, aumentar a intervenção do operador e reduzir o rendimento na primeira passagem. Se a máquina deixar cair um componente dentro do equipamento, também poderá criar contaminação ou risco oculto na próxima placa.
Para componentes pequenos, LED, IC, conectores e componentes de formato estranho, a captação instável pode rapidamente se tornar um sério problema de produção. Isso pode criar componentes ausentes, posicionamento de componentes invertidos, inclinação, erro de polaridade ou defeito na junta de solda após o refluxo.

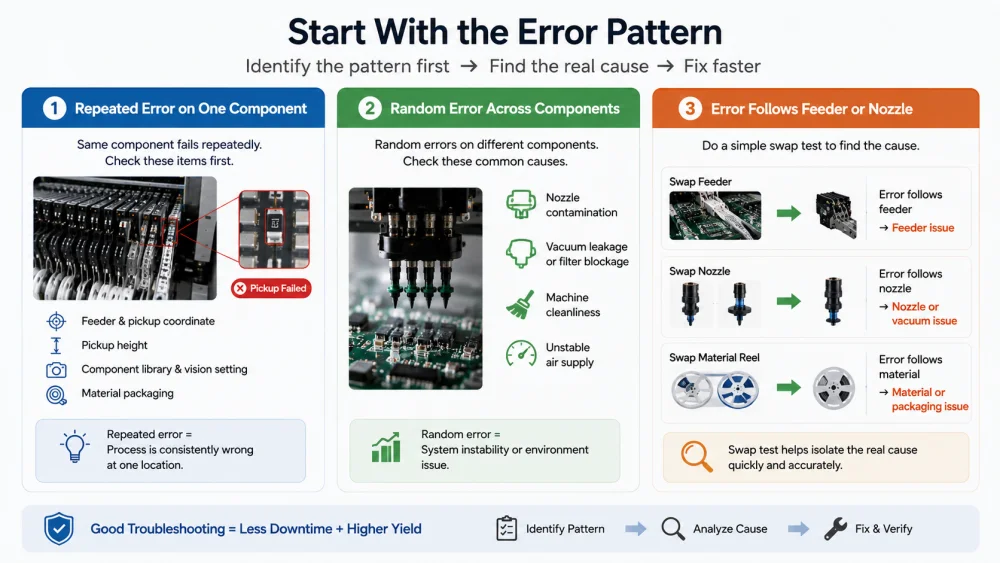

A primeira etapa na solução de problemas de vácuo pick and place é identificar se o problema é repetido, aleatório, relacionado ao alimentador, ao bico ou ao material. Isto economiza tempo e evita ajustes desnecessários da máquina.
Se o mesmo componente falhar repetidamente, os engenheiros devem primeiro verificar o alimentador, as coordenadas de coleta, a altura de coleta, a biblioteca de componentes e a embalagem do material. Um erro repetido geralmente significa que o processo está consistentemente errado em um local.
Por exemplo, se um resistor sempre falhar na mesma pista de alimentação, o bocal pode não estar pousando no centro do bolso da fita. Se um IC sempre falhar na inspeção da câmera após a coleta, os dados do pacote ou a configuração de reconhecimento poderão estar incorretos.
Se erros de coleta aparecerem aleatoriamente em diferentes componentes, é mais provável que o problema esteja relacionado à contaminação do bico, vazamento de vácuo, bloqueio do filtro de vácuo, limpeza da máquina ou fornecimento de ar instável. Erros aleatórios também podem ocorrer quando a máquina está funcionando muito rápido para um grupo de componentes difícil.
Defeitos aleatórios devem ser rastreados pelo número do bico, número do cabeçote, posição do alimentador, tipo de componente, lote da bobina e tempo de produção. Esse rastreamento geralmente revela um padrão que não é óbvio em uma inspeção do conselho.
Um simples teste de troca é muito útil. Se o defeito seguir o alimentador após movê-lo para outra posição, provavelmente o alimentador é a causa. Se o defeito seguir o número do bico, a causa provavelmente é o bico ou o caminho do vácuo. Se o defeito seguir a bobina do material, o problema pode estar na embalagem do componente ou na qualidade do material.
Este método é prático porque separa os problemas de toda a máquina dos problemas de hardware locais.
O bocal é a parte mais direta do sistema de captação. Um pequeno problema no bico pode causar perda de captação, vácuo fraco, queda de componente e rejeição de visão falsa.
O bico deve corresponder ao tamanho, formato, peso e superfície de captação do componente. Se o bico for muito pequeno, pode não fornecer força de retenção de vácuo suficiente. Se o bico for muito grande, ele poderá atingir o bolso da fita, tocar a tampa do alimentador, desviar a peça do centro ou cobrir recursos de visão importantes.
Um bom bico deve entrar em contato com a superfície plana mais forte do componente sem danificar o corpo. Para conector, indutor, blindagem, lente, interruptor e componente irregular, um bico padrão pode não ser suficiente. Um bico especial pode ser necessário para uma captação estável.
Poeira, fibra de papel, pasta de solda, resíduos de fluxo, óleo e detritos de componentes podem reduzir a vedação entre o bico e a superfície do componente. Mesmo uma pequena partícula pode criar vazamento de vácuo. Esta é uma das causas mais comuns de erro intermitente de captação de vácuo SMT.
Os engenheiros devem inspecionar o bico ampliado, limpá-lo com o método correto e confirmar se o orifício de ar não está bloqueado. Se o mesmo bico criar erros repetidos de coleta após a limpeza, ele deverá ser substituído.
Um bico desgastado pode perder planicidade. Um bico danificado pode ter uma borda lascada, uma superfície arranhada ou um furo alargado. Isso torna a retenção de vácuo instável, especialmente para componentes pequenos e embalagens leves.
As fábricas não devem esperar até que um bico falhe completamente. A condição do bico deve fazer parte da manutenção preventiva. Rastrear a vida útil do bico por contagem de uso, tipo de componente e histórico de defeitos ajuda a evitar falhas repetidas na coleta de componentes.

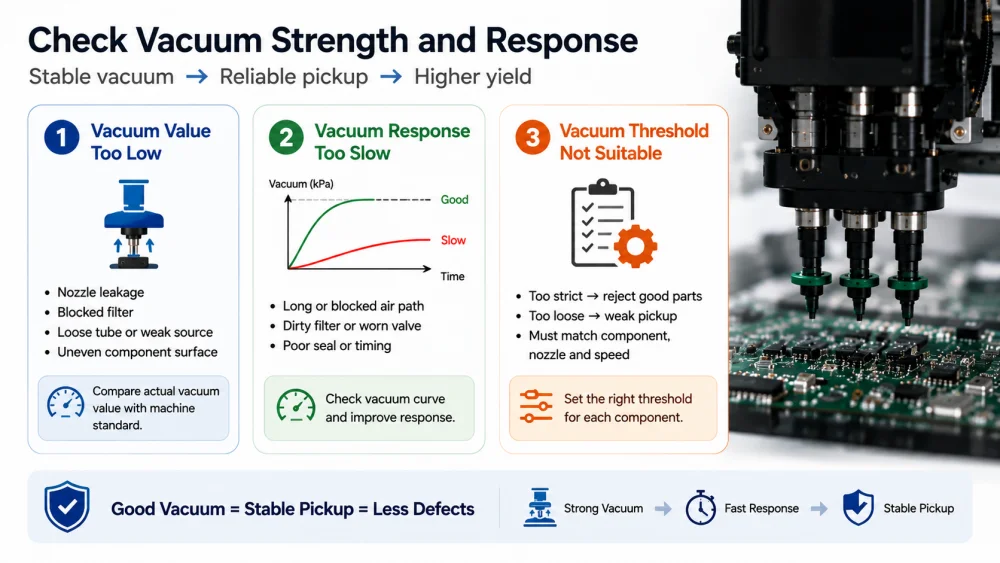

A solução de problemas de vácuo deve incluir a intensidade e a resposta do vácuo. Uma máquina pode atingir o nível de vácuo necessário lentamente ou pode flutuar durante o movimento do cabeçote. Ambas as condições podem criar erros de pickup.
Baixo valor de vácuo significa que o bico não consegue segurar o componente com segurança. As causas podem incluir vazamento no bico, filtro de vácuo bloqueado, tubo de vácuo solto, vedação danificada, problema na válvula ou fonte de vácuo fraca. O baixo vácuo também pode ocorrer quando a superfície do componente é irregular e não consegue vedar adequadamente.
Os engenheiros devem comparar o valor real do vácuo com o padrão da máquina para o tipo de componente. Eles também devem verificar se o valor muda após a troca do bico, limpeza do filtro ou uso de outro cabeçote.
O tempo de resposta do vácuo é importante porque a máquina começa a se mover rapidamente após a coleta. Se o vácuo aumentar muito lentamente, o componente poderá não ficar totalmente seguro quando o cabeçote acelerar. Isso pode causar queda de componente, captação distorcida ou rejeição da câmera.
A resposta lenta pode ser resultado de um caminho de ar longo ou bloqueado, filtro sujo, válvula desgastada, vedação deficiente ou parâmetro de temporização incorreto. Os engenheiros devem verificar a curva de vácuo se a máquina fornecer esses dados.
Algumas máquinas permitem configurações de limite de vácuo específicas do componente. Se o limite for muito rigoroso, a máquina poderá rejeitar boas coletas e aumentar o desperdício de material. Se o limite for muito frouxo, a máquina poderá aceitar captações fracas e criar componentes ausentes ou descartados posteriormente.
O limite deve corresponder ao tamanho, peso, superfície, tipo de bico e velocidade de produção do componente. Não deve ser copiado cegamente de outro pacote que apenas seja semelhante.
Muitos erros de vácuo são, na verdade, problemas de apresentação do alimentador. Se o componente não estiver sob o centro do bico, a máquina poderá reportar um erro de captação de vácuo, mesmo que o sistema de vácuo esteja íntegro.
Se a coordenada X/Y de captação estiver errada, o bico poderá tocar a borda do componente, a parede do compartimento da fita ou uma área vazia. Isso pode causar captação perdida, captação descentralizada, captação inclinada ou vedação a vácuo instável.
Os engenheiros devem ensinar ou verificar a posição de coleta com o componente real no alimentador. O bico deve pousar no centro correto do componente, não apenas no centro teórico do bolsão.
Se a altura de captação for muito alta, o bico poderá não entrar em contato com o componente com firmeza suficiente para criar vedação a vácuo. Se a altura de coleta for muito baixa, o bico poderá pressionar o componente no compartimento, danificar a peça ou criar uma força lateral que gire o componente.
A altura de coleta deve ser verificada com base na profundidade real do bolso da fita, espessura do componente, comprimento do bico e condição do alimentador. Isto é especialmente importante para embalagens de componentes finos, componentes altos e bolsos soltos.
A indexação do alimentador deve colocar todos os componentes na mesma posição de coleta. Se a fita avançar de forma inconsistente, a captação também será inconsistente. O bico pode funcionar corretamente por vários ciclos e depois falhar aleatoriamente.
As causas comuns incluem roda dentada desgastada, furo de fita danificado, tampa solta, ajuste de passo incorreto, tensão insuficiente da fita ou mecanismo de alimentação sujo. A manutenção do alimentador deve incluir teste de indexação, limpeza, calibração e inspeção do trajeto da fita de cobertura.

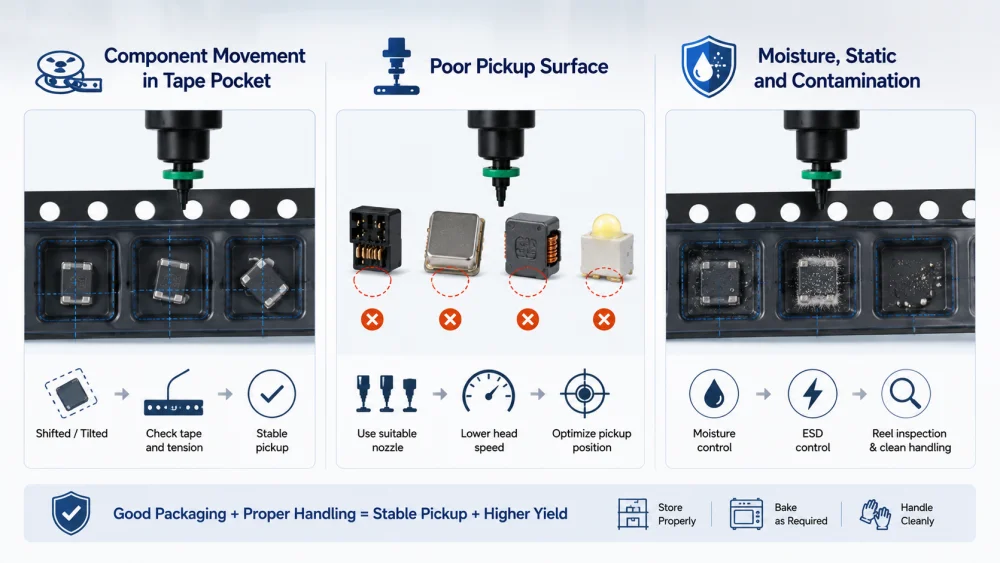

SMT a falha na coleta de componentes às vezes é causada pela embalagem do material, e não pelo hardware da máquina. A máquina só pode selecionar de forma confiável se o componente for apresentado de forma estável e repetível.
Componentes pequenos ou leves podem se mover dentro do bolso da fita. Se a peça for deslocada, inclinada ou girada antes da coleta, o bico poderá desviá-la do centro. Isso pode levar a um vácuo fraco, queda de componente ou rejeição da visão.
Os engenheiros devem observar a posição do componente antes da coleta. Se a peça se mover após a retirada da fita de cobertura ou indexação do alimentador, a embalagem deverá ser revisada. Velocidade de indexação mais lenta, tensão ajustada da fita de cobertura ou melhor embalagem do material podem ser necessárias.
Alguns componentes não possuem uma superfície de captação plana ou limpa. Uma superfície áspera, curva, porosa ou irregular dificulta a vedação a vácuo. Isso é comum com conector, blindagem, indutor, transformador, lente e alguns pacotes LED.
Neste caso, um vácuo mais forte pode não resolver o problema. A melhor solução pode ser um formato de bico diferente, uma área de contato maior, velocidade de cabeçote mais baixa ou uma posição de coleta especial.
Umidade, eletricidade estática e contaminação podem fazer com que o componente grude na fita, na película de cobertura, na parede do bolso ou na lateral do bico. Isso pode causar pickup perdido, pickup duplo ou queda de componente. JEDEC J-STD-033 fornece orientação de manuseio para dispositivos de montagem em superfície sensíveis à umidade e refluxo, que são úteis para controlar o armazenamento e a preparação de embalagens sensíveis.
O material deve ser armazenado e manuseado de acordo com os procedimentos de fábrica. O controle de umidade, o controle de cozimento, a inspeção da bobina e o manuseio limpo podem reduzir a variação de coleta.
Nem toda falha de coleta acontece no alimentador. Às vezes, o componente é selecionado com sucesso, mas a câmera o rejeita porque a máquina não consegue confirmar sua forma, posição, polaridade ou condição do condutor.
Se os dados da biblioteca de componentes estiverem errados, o sistema de visão poderá rejeitar o componente após a coleta. Tamanho incorreto do corpo, espessura, contorno, posição do eletrodo, marca de polaridade ou janela de reconhecimento podem criar falsa rejeição.
Os engenheiros devem comparar o componente real com os dados do pacote. Isto é importante após a substituição de componentes, introdução de novos produtos, mudança de fornecedor ou edição manual da biblioteca.
A iluminação visual deve corresponder à superfície do componente. Metal brilhante, embalagem preta, lente transparente, corpo de cerâmica branca e pequenas marcas de polaridade podem precisar de iluminação ou limite diferente. A iluminação deficiente pode fazer com que uma boa captação pareça uma captação ruim.
Se o componente rejeitado parecer normal sob inspeção manual, os engenheiros deverão revisar a imagem da câmera, o nível de iluminação, o limite da borda, o reconhecimento de polaridade e a faixa de correção permitida.
A captação e a visão devem ser revisadas em conjunto. A rejeição da câmera pode ser causada por uma captação realmente ruim, mas também pode ser causada por uma configuração de visão ruim. Os engenheiros devem comparar a posição de coleta, o número do bico, o valor do vácuo, a imagem da câmera e o motivo da rejeição.
Para uma visão mais ampla do processo que conecta alimentador, bocal, vácuo, visão e sintomas de posicionamento, os engenheiros também podem ler este guia de solução de problemas de seleção e posicionamento SMT.
Os parâmetros da máquina podem melhorar ou piorar uma condição de pickup marginal. Quando as verificações de hardware e materiais não resolvem totalmente o problema, os engenheiros devem revisar a velocidade, a aceleração, o tempo de permanência e o controle de liberação.
O tempo de espera de captação permite que o bico entre em contato com o componente e crie vácuo antes de se afastar. Se o tempo de permanência for muito curto, o componente poderá não ficar totalmente seguro. Isso é comum para componentes maiores, mais pesados ou irregulares.
Aumentar ligeiramente o tempo de permanência pode melhorar a estabilidade, mas pode reduzir a velocidade da máquina. O objetivo não é desacelerar toda a linha. Os engenheiros devem otimizar apenas o componente afetado quando possível.
O movimento rápido aumenta a força no componente durante a transferência. Se o pickup estiver ligeiramente descentralizado ou o vácuo for marginal, a alta aceleração pode fazer a peça se mover ou cair. Reduzir a velocidade do componente afetado é um teste útil.
Se os defeitos diminuírem após a redução da velocidade, a equipe deverá ajustar a aceleração, a condição de coleta, a seleção dos bicos ou a estabilidade do alimentador antes de retornar à produção em alta velocidade.
Na colocação, o vácuo deve ser liberado no momento certo. Se a liberação for atrasada, o componente poderá levantar novamente junto com o bico. Se o ar soprado for muito forte, o componente poderá se mover na pasta de solda ou virar.
O parâmetro de liberação deve ser verificado quando o componente é escolhido corretamente, mas falta após a colocação. A inspeção pré-refluxo ajuda a confirmar se o componente foi realmente colocado na almofada.
Os dados de inspeção ajudam a evitar suposições. O erro de coleta de vácuo SMT deve ser confirmado pelo registro da máquina, observação visual, resultado AOI, resultado SPI e rastreamento de padrão de defeito.
Os registros da máquina podem mostrar erros de coleta, erros de vácuo, rejeição de reconhecimento, número do bico, número do cabeçote, número do alimentador e referência do componente. Esses dados devem ser exportados ou registrados antes que os operadores redefinam os alarmes repetidamente.
Os dados de tendências são mais úteis do que um alarme. Se o mesmo bico criar erros repetidos, o bico e o caminho do vácuo deverão ser inspecionados. Se um alimentador criar erros repetidos, a indexação do alimentador e a coordenada de coleta deverão ser verificadas.
AOI pode identificar componentes ausentes, polaridade errada, inclinação e defeito de posicionamento. SPI pode mostrar o volume e o deslocamento da pasta de solda antes da colocação. Se um componente estiver faltando antes do refluxo, a causa raiz provavelmente será coleta, transferência ou liberação. Se estiver presente antes do refluxo, mas ausente ou deslocado após o refluxo, a pasta de solda e as condições de refluxo devem ser verificadas.
A IPC observa que o IPC J-STD-001 e o IPC-A-610 são frequentemente usados juntos para controle de processos de montagem eletrônica e requisitos de aceitação. Esses padrões ajudam as fábricas a definir regras consistentes de inspeção e julgamento de qualidade.
Os engenheiros devem alterar apenas um fator de cada vez. Eles podem limpar ou substituir o bico, trocar a posição do alimentador, trocar a bobina, ajustar a altura do coletor, reduzir a velocidade ou inspecionar o filtro de vácuo. Se muitas configurações forem alteradas de uma só vez, a equipe poderá resolver o sintoma, mas não conseguirá descobrir a causa real.
Um bom registro de solução de problemas deve incluir o defeito original, a causa suspeita, a alteração feita, o resultado do teste e a ação corretiva final. Isso cria conhecimento útil para produção futura.
SMT erro de captação de vácuo geralmente é causado por instabilidade em toda a cadeia de captação. As causas mais comuns incluem tamanho incorreto do bico, bico sujo, ponta do bico desgastada, baixo valor de vácuo, resposta lenta ao vácuo, coordenada de coleta incorreta, altura de coleta incorreta, erro de indexação do alimentador, bolso de fita instável, superfície do componente ruim e configuração de visão incorreta.
O melhor método de solução de problemas é começar com o padrão do defeito e, em seguida, verificar o bico, o vácuo, o alimentador, o material, a visão e os parâmetros da máquina em ordem. Os engenheiros devem usar testes de troca e dados de inspeção para evitar suposições. Um erro de coleta repetido geralmente aponta para dados de configuração, alimentador ou pacote. Um erro aleatório geralmente indica desgaste do bico, vazamento de vácuo, limpeza da máquina ou variação de material.
I.C.T fornece solução profissional SMT completa para fabricantes de eletrônicos, incluindo planejamento de linha SMT, suporte ao processo de coleta e colocação, otimização de alimentador e bico, solução de problemas de vácuo, inspeção, treinamento e melhoria de produção. Para fábricas que desejam reduzir falhas na coleta de componentes e melhorar a estabilidade da linha, uma revisão completa do processo é mais eficaz do que ajustar apenas uma configuração.
O erro de captação de vácuo SMT é mais frequentemente causado por má vedação entre o bico e o componente. O motivo pode ser o tamanho incorreto do bico, a superfície do bico suja, a ponta do bico desgastada, o caminho de vácuo bloqueado, a fonte de vácuo fraca, a altura de captação incorreta ou a superfície do componente defeituosa. O erro de posição do alimentador também pode fazer com que o bico desvie o componente do centro, o que parece ser um problema de vácuo. Os engenheiros devem verificar o bico, o valor do vácuo, as coordenadas de captação e a indexação do alimentador em conjunto.
Os engenheiros solucionam problemas de vácuo de coleta e colocação identificando primeiro o padrão de erro. Se o defeito seguir um bico, inspecione o desgaste do bico, a contaminação e o caminho do vácuo. Se seguir um alimentador, verifique a posição de coleta, a indexação da fita e a calibração do alimentador. Se seguir uma bobina, inspecione a embalagem do material e a superfície do componente. Registros de máquina, valores de vácuo, imagens de câmera e resultados AOI devem ser comparados antes de alterar os parâmetros.
A máquina pode escolher o componente corretamente, mas rejeitá-lo visualmente porque a câmera não consegue confirmar seu contorno, centro, polaridade ou condição do condutor. As causas comuns incluem biblioteca de componentes incorreta, iluminação insuficiente, superfície refletiva, lentes sujas, limite incorreto ou captação descentralizada real. Os engenheiros devem inspecionar a imagem da câmera e compará-la com o componente real. Se a peça estiver fisicamente centralizada, mas ainda assim rejeitada, a configuração da visão provavelmente é o problema.
Sim, problemas no alimentador podem facilmente causar erros de captação de vácuo. Se o alimentador não apresentar o componente na posição correta, o bico poderá tocar na borda, canto ou bolsão vazio. O sistema de vácuo pode estar normal, mas a captação ainda falha. Os engenheiros devem verificar o passo do alimentador, a indexação da fita, a tensão da fita de cobertura, as coordenadas de coleta e o movimento do componente dentro do compartimento da fita. Um teste de troca de alimentador é uma das maneiras mais rápidas de confirmar essa causa.
As fábricas podem reduzir a falha na coleta de componentes controlando a manutenção do bocal, a estabilidade do vácuo, a calibração do alimentador, o empacotamento do material, a altura da coleta e as configurações de visão. Eles devem registrar defeitos por bico, alimentador, cabeçote, componente, lote de bobina e tempo de produção. A limpeza regular do bico, filtro, alimentador e mesa da máquina também é importante. Para componentes difíceis, um bocal especial, velocidade de captação mais lenta ou tempo de permanência ajustado podem ser necessários para criar captação estável.
SMT erros de vácuo e captação não são apenas alarmes de máquinas. Eles são sinais de que o componente não está sendo controlado de forma confiável desde o compartimento do alimentador até o bloco PCB. A causa raiz pode vir da condição do bico, da resposta ao vácuo, da apresentação do alimentador, do empacotamento dos componentes, da configuração da visão, da velocidade da máquina ou da liberação do posicionamento.
As fábricas que resolvem esses erros sistematicamente podem reduzir componentes faltantes, componentes descartados, componentes rejeitados e desperdício desnecessário de material. Se uma equipe de produção estiver enfrentando falhas repetidas na coleta de componentes SMT, I.C.T pode ajudar a revisar o processo SMT completo e fornecer suporte prático e centralizado, desde a configuração do equipamento até a otimização do processo.
