As máquinas SMT perdem, soltam ou invertem componentes quando o processo de coleta, retenção, reconhecimento, transferência ou posicionamento não é mais estável o suficiente para controlar o componente do alimentador ao bloco PCB. Esses defeitos podem parecer diferentes na placa, mas geralmente vêm da mesma cadeia de processo: apresentação do alimentador, condição do bico, força de vácuo, correção de visão, parâmetro da máquina e embalagem do material.
Para uma equipe de produção SMT, um componente ausente pode impedir o funcionamento de um produto. A queda de um componente pode criar contaminação dentro da máquina. A colocação de um componente de cabeça para baixo pode causar erro de polaridade, circuito aberto, retrabalho e reclamação do cliente. O verdadeiro desafio é que estes problemas podem aparecer aleatoriamente, o que os torna mais difíceis de diagnosticar do que uma compensação repetida do programa.
Este guia explica as principais causas da falta de componentes SMT, o problema mais comum de queda de componentes SMT e por que o posicionamento invertido dos componentes acontece durante a produção real. Também mostra como os engenheiros podem solucionar problemas do processo passo a passo.
Antes de resolver o defeito, os engenheiros precisam identificar que tipo de falha está acontecendo. Componente ausente, componente descartado e componente invertido estão relacionados, mas não são o mesmo problema.
Um componente ausente significa que o componente não está presente no PCB após a colocação ou após o refluxo. A máquina pode não ter conseguido selecionar o componente, rejeitá-lo durante a inspeção visual, deixá-lo cair antes da colocação ou colocá-lo no local errado, onde mais tarde foi detectado como ausente.
Componentes ausentes podem acontecer antes ou depois do refluxo. Se a peça estiver ausente antes do refluxo, a causa raiz geralmente é o coletor, o alimentador, o vácuo, o bico ou o controle da máquina. Se parecer ausente após o refluxo, a peça pode ter se deslocado, marcada para exclusão, explodida ou destacada devido a problemas no processo de soldagem.
Um componente descartado significa que a máquina coleta o componente com sucesso, mas o perde antes que ele atinja a posição de posicionamento. Pode cair dentro da máquina, no PCB, na esteira ou em outra área do equipamento. Isso geralmente é causado por vácuo fraco, bico sujo, tamanho incorreto do bico, movimento rápido do cabeçote, superfície danificada do componente ou ângulo de captação instável.
A queda de componentes é arriscada porque pode criar contaminação oculta. Um componente solto pode ficar dentro da máquina ou cair em outra área PCB, causando curto-circuito ou interferência mecânica.
Um componente invertido significa que o componente foi colocado de cabeça para baixo, girado incorretamente ou invertido em relação à orientação necessária. Em alguns casos, o componente vira durante a captação. Em outros casos, ela já está inclinada dentro do bolso da fita ou o sistema de visão reconhece o lado errado ou o contorno errado.
A colocação de componentes de cabeça para baixo é especialmente séria para diodo, LED, IC, conector, sensor e componente polarizado. Mesmo que a junta soldada pareça aceitável, a função pode falhar.

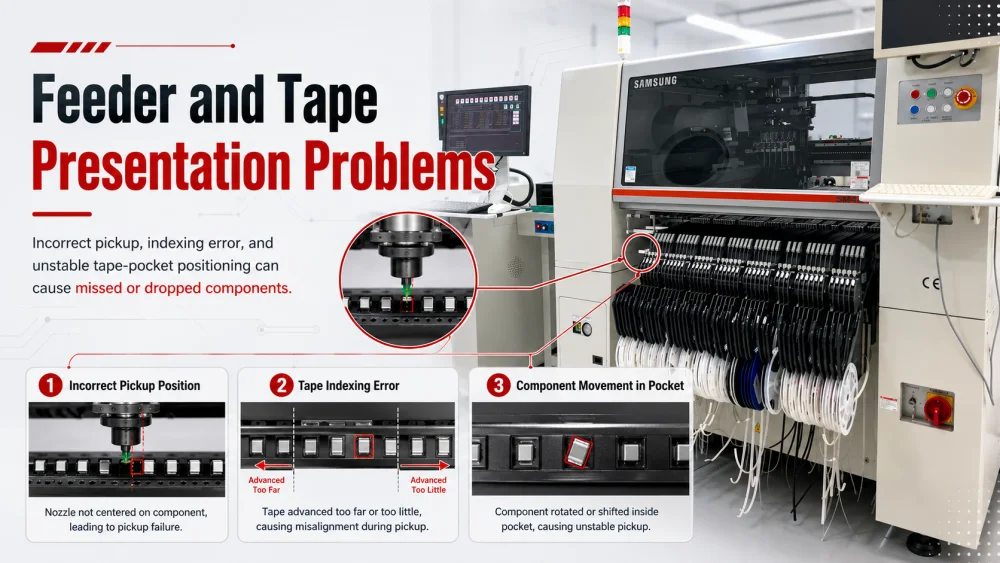

O alimentador é o primeiro estágio do controle de componentes. Se o componente não for apresentado corretamente, o bico não poderá selecioná-lo corretamente. Muitas causas de componentes ausentes SMT começam no alimentador, não no cabeçote de posicionamento.
Se a coordenada de coleta do alimentador estiver errada, o bico poderá tocar a borda do componente em vez do centro. O componente pode ser selecionado em ângulo, segurado fracamente ou completamente perdido. A máquina pode reportar erro de coleta, erro de vácuo ou falha de reconhecimento dependendo da configuração do equipamento.
Este problema geralmente aparece em uma pista de alimentação ou em um tipo de componente. Os engenheiros devem verificar a calibração do alimentador, a coordenada X/Y do coletor, a altura do coletor, o passo da fita e o centro do compartimento do componente. Se o problema persistir no alimentador após a troca de posição do alimentador, o alimentador é o mais suspeito.
A indexação do alimentador move a fita para frente para que cada componente atinja o ponto de coleta. Se a fita avançar muito ou pouco, o componente não ficará embaixo do centro do bico. Isso pode causar perda de captação, captação lateral, rotação do componente ou queda do componente após a aceleração do cabeçote.
Os motivos comuns incluem roda dentada desgastada, furo de fita danificado, tampa do alimentador solta, manutenção inadequada do alimentador, configuração de passo incorreta ou fita transportadora de baixa qualidade. Os engenheiros não devem olhar apenas para o alarme da máquina. Eles devem inspecionar visualmente se o componente para na mesma posição a cada ciclo.
Alguns componentes podem se mover dentro do bolso da fita antes da coleta. Isso é comum com componentes com cavacos pequenos, componentes leves, embalagens soltas ou componentes com superfície lisa. Se o componente estiver inclinado, girado ou parcialmente posicionado no compartimento, o bico poderá recolhê-lo incorretamente.
Quando a posição do componente dentro do bolsão é instável, a correção da máquina tem potência limitada. A visão pode rejeitar algumas peças, mas não pode consertar todas as captações ruins. A melhor correção é melhorar o empacotamento do material, a estabilidade do alimentador, a tensão da fita e os parâmetros de coleta.
O bocal controla o componente durante a coleta, transferência, reconhecimento visual e posicionamento. Se o bico não for adequado ou não estiver limpo, o componente pode ser perdido, derrubado ou virado.
Um bico deve corresponder ao corpo do componente. Se o bico for muito pequeno, poderá não gerar força de retenção suficiente. Se for muito grande, poderá tocar no bolso da fita, desviar o componente do centro ou puxar o material próximo. Se o formato do bico não corresponder à superfície do componente, o componente poderá girar ou cair durante a transferência.
Para componentes de chip pequeno, LED, conector, componente de formato estranho e IC de passo fino, a seleção do bico é crítica. Os engenheiros devem comparar o tamanho do bico com as dimensões dos componentes e a superfície de captação. Um bocal correto deve segurar o componente firmemente sem cobrir os principais recursos de reconhecimento ou danificar o corpo do componente.
A contaminação do bico é uma das causas mais comuns de problemas de queda aleatória de componentes SMT. Poeira, pasta de solda, resíduos de fluxo, fibra de papel ou detritos de componentes podem bloquear o caminho do ar ou reduzir a vedação. Uma ponta de bico desgastada também pode perder o nivelamento e não manter o vácuo adequadamente.
Componentes ausentes aleatoriamente geralmente indicam condições do bico. Se o defeito seguir um número de bico, o bico deverá ser limpo, inspecionado ou substituído. Uma rotina de manutenção preventiva deve incluir limpeza dos bicos, verificação da altura dos bicos, limpeza do caminho de aspiração e inspeção de desgaste.
O vazamento de vácuo pode ocorrer no bocal, na vedação do cabeçote, no tubo de vácuo, no filtro, na válvula ou no sensor. A máquina ainda pode pegar algum componente, mas a força de retenção não é estável o suficiente para movimento em alta velocidade. Isso pode causar queda intermitente de componente, captação distorcida e rejeição de visão.
Os engenheiros devem verificar as tendências dos valores de vácuo, não apenas o status do alarme de aprovação/reprovação. Um sistema de vácuo fraco, mas não totalmente falho, pode produzir defeitos aleatórios difíceis. O tempo de resposta do vácuo também é importante. Se o vácuo aumentar muito lentamente, o cabeçote poderá começar a se mover antes que o componente esteja totalmente preso.

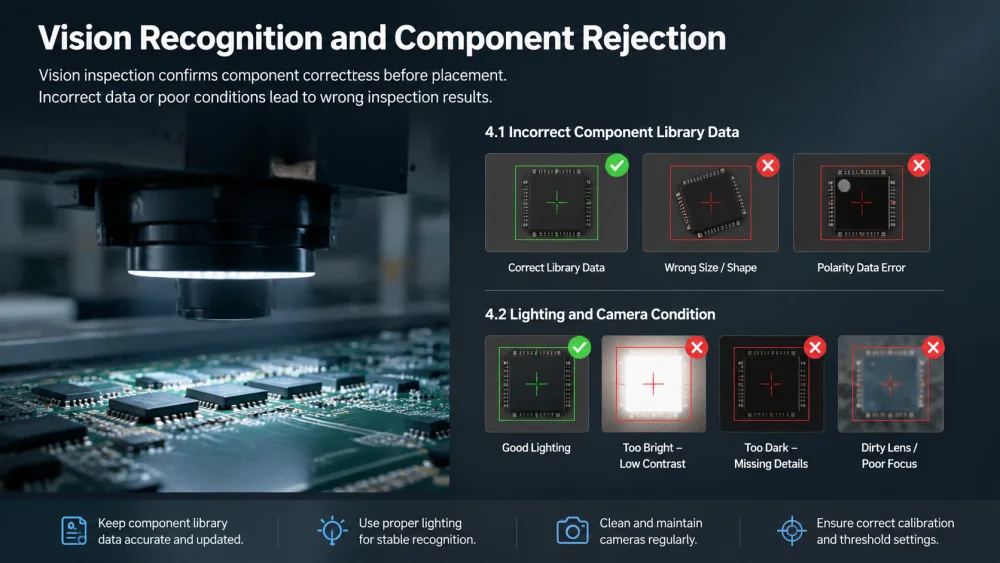

A inspeção visual ajuda a máquina a confirmar se o componente foi selecionado corretamente antes da colocação. Mas quando os dados de visão estão errados ou instáveis, a máquina pode rejeitar componentes bons, aceitar componentes ruins ou calcular a correção errada.
A biblioteca de componentes deve incluir o tamanho correto do corpo, espessura, formato, posição do eletrodo, polaridade e parâmetro de reconhecimento. Se a biblioteca estiver errada, a câmera poderá não conseguir identificar o componente ou poderá reconhecer o ponto central errado.
Por exemplo, se o componente real for ligeiramente diferente do pacote programado, a câmera poderá considerá-lo anormal e rejeitá-lo. Se a janela de reconhecimento estiver muito frouxa, a máquina poderá aceitar um componente inclinado ou virado e posicioná-lo incorretamente.
A iluminação da câmera afeta o reconhecimento de bordas, a detecção de marcas de polaridade, a inspeção de condutores e a correção do centro do componente. Componente reflexivo, corpo preto, lente transparente, superfície metálica brilhante e pequena marca de polaridade podem criar dificuldade de reconhecimento.
Se a iluminação for muito forte, a câmera poderá perder detalhes das bordas. Se a iluminação for muito fraca, o contorno do componente poderá não ficar claro. Contaminação da lente da câmera, calibração inadequada ou configuração de limite incorreta também podem causar falha no reconhecimento da câmera do componente.
Para uma estrutura de solução de problemas mais ampla que conecta sintomas de coleta, alimentador, bocal, vácuo e visão, os engenheiros podem consultar este guia de solução de problemas de seleção e colocação SMT.
A colocação invertida do componente geralmente significa que o componente perdeu a orientação estável antes da colocação. Ele pode girar no compartimento do alimentador, durante a coleta, durante o movimento da cabeça, durante a centralização da visão ou no momento da colocação.
Se o componente não estiver nivelado no bolso da fita, o bico poderá arrancá-lo pela lateral ou pelo canto. O componente pode girar, levantar-se ou virar quando o vácuo é aplicado. Isso é comum quando o bolso da fita transportadora está muito solto, o componente é muito leve ou a ação de descascamento da fita de cobertura cria vibração.
Os engenheiros devem diminuir a velocidade de indexação do alimentador, verificar a tensão da fita de cobertura, inspecionar o formato do bolso e confirmar a orientação do componente dentro da bobina. Se o problema aparecer apenas com um lote de material, a qualidade da embalagem deverá ser revisada.
Quando o bico seleciona um componente fora do centro, a força de retenção não é equilibrada. Durante o movimento rápido da cabeça, o componente pode oscilar, girar ou virar. Isto pode acontecer mesmo quando a força do vácuo é normal.
A correção não é apenas aumentar o vácuo. Os engenheiros devem ajustar a coordenada de captação, a altura de captação, o tipo de bico e a aceleração do cabeçote. Se um componente tiver uma superfície irregular, pode ser necessário um bico especial para mantê-lo no ponto correto.
A alta velocidade de produção aumenta a força sobre o componente durante a transferência. Se a peça for pequena, fina, alta ou de formato irregular, a aceleração repentina pode fazer com que ela se mova no bico. Uma vez que a peça gira antes da inspeção da câmera, a máquina pode rejeitá-la ou colocá-la incorretamente se a configuração de reconhecimento estiver muito frouxa.
Um teste prático é reduzir a velocidade de posicionamento apenas do componente afetado. Se o defeito diminuir, os engenheiros poderão ajustar a aceleração, a rota, a escolha do bico e a condição de captação antes de aumentar a velocidade novamente.

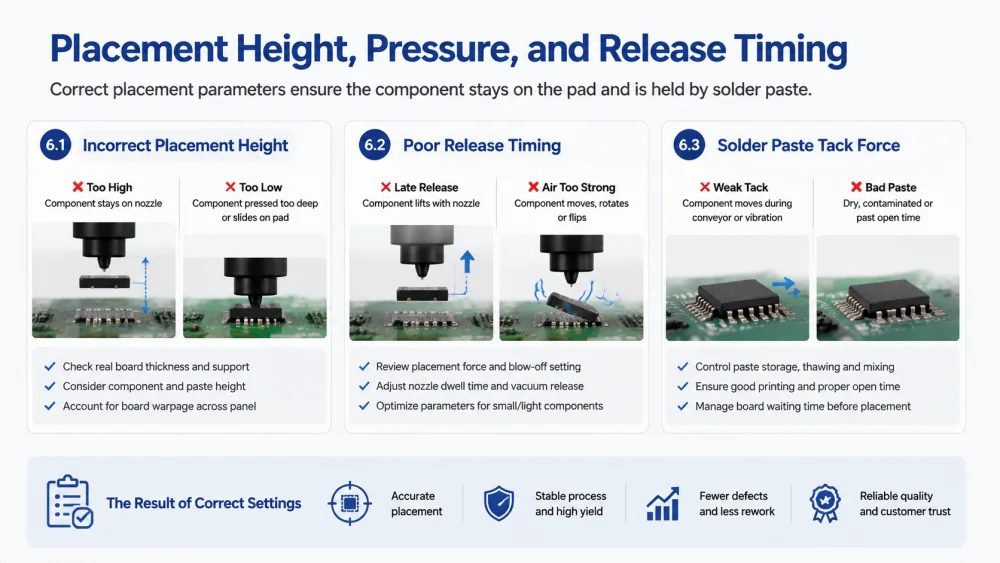

Mesmo que a coleta e a transferência sejam bem-sucedidas, o componente ainda poderá ser perdido ou virado durante a colocação. A altura de colocação, a pressão e o tempo de liberação de ar devem corresponder à condição do componente e da pasta de solda.
Se a altura Z for muito alta, o componente poderá não entrar em contato com a pasta de solda adequadamente. Ele pode ficar preso ao bico e ser levado, criando um componente ausente. Se a altura Z for muito baixa, o bico poderá pressionar o componente profundamente na pasta ou fazê-lo deslizar na almofada.
A altura de colocação deve ser verificada com a espessura real da placa, condição de suporte PCB, espessura do componente e altura da pasta de solda. O empenamento da placa pode fazer com que a altura Z correta seja diferente em todo o painel.
Na colocação, a máquina deve liberar vácuo no momento correto. Se a liberação do vácuo for atrasada, o componente poderá levantar novamente junto com o bocal. Se o ar expelido for muito forte, o componente poderá se mover, girar ou virar após ser liberado.
O tempo de liberação é especialmente importante para componentes de cavacos pequenos e componentes leves. Os engenheiros devem revisar a força de posicionamento, a configuração de purga, o tempo de permanência do bico e os parâmetros específicos do componente.
A pasta de solda deve segurar o componente após a colocação. Se a força de aderência da pasta for fraca, o componente poderá se mover durante a transferência do transportador, colocação próxima ou vibração da máquina. Se a pasta estiver seca, contaminada ou após o tempo de abertura utilizável, ela poderá não reter bem o componente.
As equipes de processo devem controlar o armazenamento da pasta, o descongelamento, a mistura, a impressão do estêncil, o tempo de abertura e o tempo de espera da placa. O IPC J-STD-001 é frequentemente usado como referência para processo de soldagem e controle de material em montagem eletrônica.
Às vezes, a máquina é responsabilizada por um problema causado pelo design do componente ou pela condição do material. Um processo SMT estável depende tanto da configuração do equipamento quanto da capacidade de fabricação dos componentes.
Alguns componentes possuem uma superfície de captação curva, áspera, porosa ou irregular. Isso dificulta a vedação a vácuo. Os exemplos incluem conector, blindagem, indutor, transformador, lente, chave e alguns pacotes LED. Um bico plano padrão pode não segurar essas peças de maneira confiável.
Neste caso, a solução pode ser um bico personalizado, menor velocidade de movimento, posição de captação ajustada ou embalagem melhorada. Os engenheiros não devem forçar um tipo de bico a funcionar para todos os componentes.
Dispositivos sensíveis à umidade, atração estática e contaminação da superfície podem afetar o comportamento de coleta e posicionamento. Componentes muito pequenos podem aderir à fita de cobertura, ao compartimento do alimentador, à parede lateral do bico ou a outro componente. Isso pode criar uma coleta perdida, uma coleta dupla ou uma queda inesperada.
JEDEC J-STD-033 fornece orientação de manuseio para dispositivos de montagem em superfície sensíveis à umidade e refluxo. Um bom armazenamento, controle de umidade e preparação do material ajudam a reduzir a variação do processo.
Componentes invertidos ou invertidos podem ocorrer quando a marca de polaridade não está clara, a orientação da embalagem é inconsistente ou a configuração de visão não inspeciona o recurso correto. Alguns componentes possuem um ponto, entalhe, chanfro ou marca de laser muito pequeno. Se a marca for difícil de detectar, a máquina poderá não identificar a orientação incorreta de forma confiável.
Os engenheiros devem revisar o material recebido, a orientação da bobina, a biblioteca de componentes, a iluminação da câmera e o reconhecimento de polaridade. Para componentes polarizados de alto risco, o processo deve incluir inspeção AOI após a colocação ou após o refluxo.

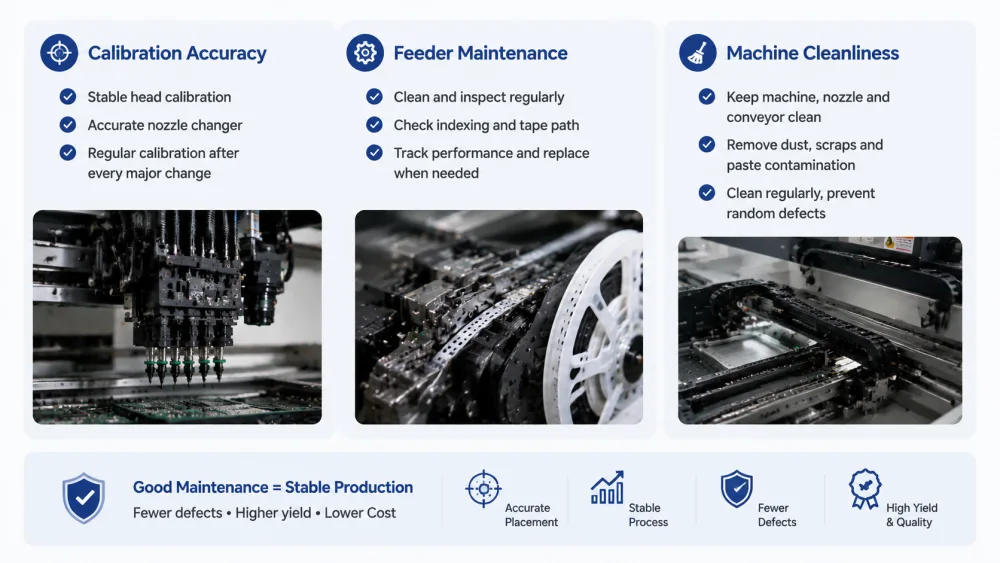

A manutenção não consiste apenas em evitar o tempo de inatividade da máquina. Afeta diretamente o controle do componente durante a coleta e posicionamento. Uma máquina com manutenção deficiente pode ainda funcionar, mas pode criar defeitos aleatórios cujo rastreamento é caro.
Se a calibração do cabeçote não estiver estável, a máquina poderá pegar ou posicionar ligeiramente afastada da coordenada pretendida. O desgaste do trocador de bico também pode causar assentamento incorreto do bico ou variação de altura. Isto pode causar pickup instável e queda intermitente do componente.
Os engenheiros devem seguir a rotina de calibração do fornecedor da máquina, incluindo deslocamento do cabeçote, altura do bico, calibração da câmera, calibração da base do alimentador e inspeção da estação do bico. A calibração também deve ser revisada após movimentação da máquina, substituição do cabeçote, manutenção importante ou evento de colisão.
Os alimentadores costumam ser muito usados e podem se desgastar com o tempo. Um alimentador pode parecer normal, mas ainda assim avançar a fita de maneira inconsistente. Peças mecânicas desgastadas, roda dentada suja, mola fraca, tampa solta ou descolamento inadequado da fita podem causar instabilidade na captação.
Um plano de manutenção do alimentador deve incluir limpeza, teste de indexação, calibração, verificação do caminho da fita de cobertura e acompanhamento do desempenho do alimentador. Se um alimentador apresentar defeito repetido, ele deverá ser retirado da produção até ser inspecionado.
Componentes soltos, poeira, restos de fita, fragmentos de fita de cobertura e contaminação da pasta de solda podem interferir no movimento do alimentador, na vedação do bocal e na transferência da placa. A limpeza é especialmente importante em linhas de colocação de alta velocidade.
As equipes de produção devem limpar regularmente a área do alimentador, a área do bico, o transportador, o pino de suporte e a mesa da máquina. Esta disciplina simples pode reduzir muitos problemas aleatórios de componentes SMT.
Um método estruturado de solução de problemas ajuda os engenheiros a separar erros de máquina de erros de material e erros de processo. Sem essa estrutura, as equipes podem continuar alterando os dados do programa enquanto a causa real é um bico sujo ou um alimentador instável.
Primeiro, os engenheiros devem determinar se o problema é repetido ou aleatório. Se o mesmo componente estiver sempre faltando, a causa pode ser a configuração do programa, a coordenada de coleta do alimentador, a biblioteca de componentes ou a altura de posicionamento. Se diferentes componentes estiverem faltando aleatoriamente, a causa pode ser instabilidade do vácuo, desgaste do bico, variação do alimentador ou contaminação do material.
O rastreamento do padrão deve incluir designador de referência do componente, número do alimentador, número do bico, número do cabeçote, lote da bobina, posição da placa e horário de ocorrência.
Muitas equipes saltam diretamente para a coordenada de posicionamento, mas os componentes perdidos e descartados geralmente começam na coleta. Os engenheiros devem observar se o bico retira o componente de forma limpa do bolso. Eles devem verificar o centro de captação, a altura de captação, o valor do vácuo, a indexação do alimentador e a posição dos componentes dentro da fita.
Se a captação estiver instável, a correção de posicionamento não resolverá o problema. A máquina pode apenas rejeitar mais componentes ou criar mais defeitos aleatórios.
Os registros da máquina podem mostrar erros de coleta, erros de vácuo, falhas de reconhecimento, componentes rejeitados e parada de posicionamento. Os dados AOI podem mostrar componente ausente, erro de polaridade, inclinação e posicionamento invertido. Os dados SPI podem mostrar se a condição da pasta de solda pode estar relacionada.
Ao comparar essas fontes de dados, os engenheiros podem encontrar o verdadeiro estágio onde a falha começa. A IPC observa que o IPC-A-610 e o J-STD-001 são frequentemente usados juntos para controle do processo de montagem e requisitos de aceitação, o que é útil ao definir padrões de inspeção para equipes de produção.
Testes controlados são a maneira mais rápida de evitar conclusões falsas. Os engenheiros podem trocar o bico, alterar a posição do alimentador, reduzir a velocidade, limpar o caminho do vácuo, ajustar a altura de coleta ou testar outra bobina de material. Apenas uma alteração deve ser feita por vez.
Se o defeito seguir o bico, o bico provavelmente é a causa. Se seguir o alimentador, o alimentador provavelmente é a causa. Se seguir a bobina de material, a embalagem ou a condição do componente devem ser verificadas. Este método transforma um defeito aleatório em um problema de processo rastreável.
As máquinas SMT perdem, deixam cair ou invertem componentes quando o controle do componente se torna instável do alimentador para PCB. As causas mais comuns incluem posição incorreta de coleta do alimentador, erro de indexação da fita, movimento do componente no compartimento, bico errado, bico sujo, vácuo fraco, dados de visão deficientes, transferência em alta velocidade, altura de posicionamento incorreta, força de aderência fraca da pasta de solda e marca de polaridade pouco clara.
A melhor abordagem de solução de problemas é identificar o padrão de defeito, observar a retirada diretamente, comparar os dados da máquina com os dados AOI e SPI e, em seguida, alterar um fator de cada vez. Componentes ausentes repetidos geralmente apontam para dados de configuração ou de programa. Componentes ausentes aleatoriamente geralmente apontam para variação do bocal, do vácuo, do alimentador ou do material.
I.C.T fornece solução profissional SMT completa para fabricantes de eletrônicos, incluindo planejamento de linha SMT, suporte ao processo de seleção e colocação, otimização de alimentadores e bicos, soldagem por refluxo, inspeção, treinamento e solução de problemas de produção. Para fábricas que enfrentam repetidas faltas, quedas ou inversões de componentes, uma revisão completa do processo costuma ser mais eficaz do que apenas ajustar um parâmetro da máquina.
As causas mais comuns de falta de componente SMT são coleta perdida, vácuo fraco, bico errado, erro de indexação do alimentador, posição de coleta incorreta, componente instável dentro do bolso da fita e altura de posicionamento inadequada. Se o mesmo componente estiver sempre faltando, os engenheiros deverão verificar os dados do programa, as coordenadas do alimentador e a biblioteca de componentes. Se diferentes componentes estiverem faltando aleatoriamente, é mais provável que haja contaminação do bico, vazamento de vácuo, desgaste do alimentador ou variação do material.
Uma máquina SMT geralmente deixa cair o componente após a partida porque a força de retenção não é estável. Isso pode acontecer quando o bico está sujo, desgastado, muito pequeno ou não corresponde à superfície do componente. Vazamento de vácuo, filtro bloqueado, aceleração rápida do cabeçote e coleta descentralizada também podem causar queda do componente. Os engenheiros devem verificar se o problema segue um número de bico, número de alimentador ou bobina de material para isolar a fonte.
O posicionamento invertido do componente geralmente é causado pela orientação instável do componente antes ou durante a captação. O componente pode ser inclinado no bolso da fita, retirado do centro, girado durante o movimento da cabeça ou aceito por uma configuração de visão incorreta. Também pode acontecer quando as marcas de polaridade não são claras ou a orientação da bobina está errada. Os engenheiros devem verificar a embalagem, o ponto de coleta, a correspondência do bico, a biblioteca de visão, o reconhecimento de polaridade e a regra de inspeção AOI.
Sim, a pasta de solda pode contribuir para a falta ou inversão de componentes, especialmente após a colocação. Se a força de aderência da pasta for fraca, o componente poderá não permanecer no lugar antes do refluxo. Se o volume da pasta for irregular, o componente poderá se mover, inclinar ou marcar durante o refluxo. Os engenheiros devem comparar a inspeção pré-refluxo e pós-refluxo. Se o componente estiver presente antes do refluxo, mas ausente ou deslocado após o refluxo, a impressão da colagem e o processo de refluxo deverão ser verificados.
As fábricas podem reduzir esses defeitos controlando toda a cadeia de colocação. Isso inclui calibração do alimentador, limpeza de bicos, inspeção de vácuo, seleção correta de bicos, verificação de coordenadas de coleta, revisão da biblioteca de visão, otimização de altura de posicionamento, inspeção de embalagem de material e feedback AOI. A equipe deve registrar o defeito por lote de componente, alimentador, bocal, cabeçote e bobina. Isso torna a causa raiz mais fácil de encontrar e evita que o mesmo problema retorne.
Componentes ausentes, descartados e invertidos não são alarmes isolados da máquina. São sinais de que o processo de posicionamento SMT perdeu o controle estável sobre o componente. A causa raiz pode vir da apresentação do alimentador, condição do bico, força do vácuo, reconhecimento da câmera, embalagem do material, parâmetro de posicionamento ou comportamento da pasta de solda.
Quando os engenheiros solucionam o processo passo a passo, o defeito fica mais fácil de resolver. Uma linha SMT estável não depende de uma boa configuração da máquina. Depende de manuseio consistente de materiais, coleta precisa, vácuo confiável, reconhecimento de visão correto e manutenção disciplinada. Para fabricantes que precisam de suporte prático, I.C.T pode ajudar a revisar o processo SMT e construir uma solução de produção completa mais confiável.
