SMT erros de reconhecimento de visão acontecem quando o sistema de câmera não consegue identificar corretamente a posição, forma, polaridade ou orientação de um componente. Soluções avançadas de inspeção visual SMT ajudam os fabricantes a melhorar a estabilidade do reconhecimento de componentes e reduzir a falsa rejeição durante a colocação em alta velocidade. Em muitas fábricas, isso se manifesta como falha no reconhecimento da câmera do componente, alarmes visuais repetidos, detecção de rotação errada ou confirmação de captação instável. Muitas vezes o problema não é apenas a câmera. A iluminação, os dados da embalagem, a condição do bico, a altura de coleta, a apresentação do alimentador e até mesmo o contraste da placa podem afetar a qualidade do reconhecimento.
Este artigo explica as causas mais comuns de erro de reconhecimento de visão SMT e mostra etapas práticas de solução de problemas de visão de máquina SMT que ajudam os engenheiros a estabilizar o posicionamento, reduzir falsas rejeições e manter o controle de qualidade forte. Ele foi escrito para SMT engenheiros de processo, técnicos, equipes de manutenção e gerentes de produção que precisam de uma maneira confiável de resolver problemas de posicionamento relacionados a câmeras sem suposições.
Índice
O reconhecimento de visão é a forma que a máquina tem de confirmar que o componente selecionado é a peça certa, na posição correta, com a orientação correta, antes que a colocação aconteça. É um ponto de controle, não apenas uma imagem de câmera. Quando o sistema não consegue ler o componente corretamente, a máquina pode rejeitar a peça, parar a linha ou colocar a orientação errada se as configurações estiverem muito frouxas.
A câmera geralmente verifica o centro do componente, o contorno do corpo, o ângulo de rotação, a marca de polaridade, o formato do condutor ou do terminal e a posição da embalagem em relação ao bico. Para componentes passivos pequenos, o sistema pode precisar apenas de um contorno de corpo e ponto central limpos. Para IC, conector, LED ou pacote polarizado, a tarefa de reconhecimento é mais complexa porque a câmera deve detectar a forma e a orientação.
É por isso que uma falha no reconhecimento de uma câmera componente nem sempre é uma simples falha de hardware. A máquina pode estar lendo a imagem errada, o modo de iluminação errado, a definição errada da embalagem ou uma peça que se moveu ligeiramente durante a coleta. Se a linha tratar cada alarme visual como um problema de câmera, a causa real pode permanecer oculta.
A colocação de SMT depende de tolerâncias muito pequenas. Um componente pode ter apenas alguns milímetros de largura e a câmera precisa confirmar sua posição em uma fração de segundo. Se a peça estiver descentralizada, brilhante, escura, transparente, girada ou parcialmente obscurecida pelo bico, o reconhecimento poderá se tornar instável. Essa sensibilidade é normal. O objetivo não é remover a lógica da visão, mas sim tornar a entrada de reconhecimento mais limpa e consistente.

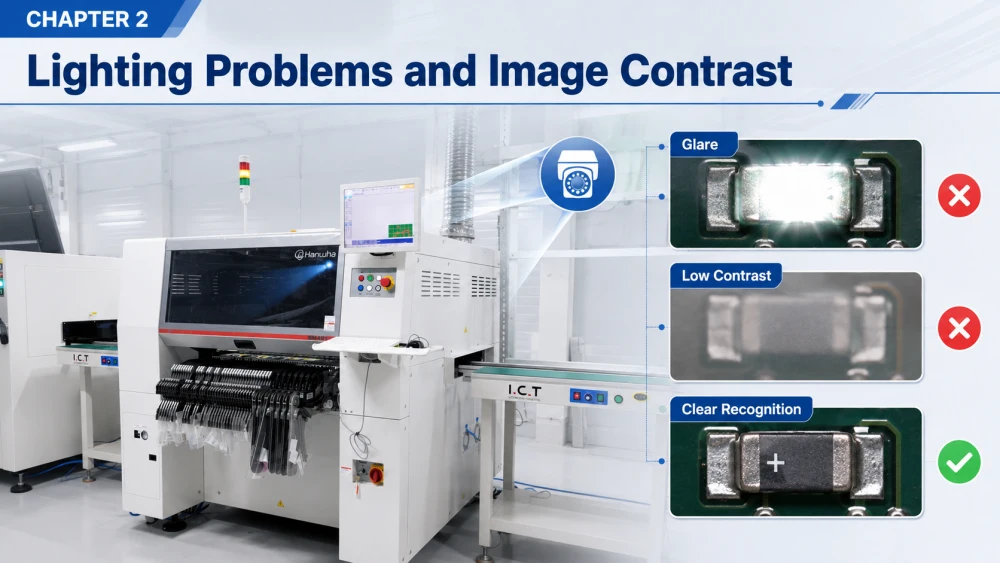

A iluminação é uma das causas mais comuns de erro de reconhecimento de visão SMT. A câmera só consegue reconhecer o que pode ver claramente. Se a luz for muito forte, muito fraca, irregular ou refletida pela superfície do componente, a imagem poderá parecer boa para o operador, mas ainda assim instável para o algoritmo de reconhecimento.
Pacotes diferentes precisam de condições de iluminação diferentes. As modernas máquinas de coleta e colocação usam avançados sistemas de visão SMT com modos de iluminação otimizados para lidar com diferentes superfícies de embalagens. Um corpo IC preto pode precisar de forte contraste. Uma embalagem metálica reflexiva pode precisar de iluminação mais suave para evitar ofuscamento. Pacotes transparentes ou semitransparentes podem confundir a detecção de bordas porque a câmera pode ver reflexos internos em vez de um contorno nítido. Mesmo uma pequena mudança no ângulo ou na intensidade pode afetar o desempenho do reconhecimento.
Quando a qualidade da imagem cai, o sistema pode interpretar mal o centro, não conseguir detectar a marca de polaridade ou rejeitar um bom componente porque a borda não está clara. Numa fábrica movimentada, isto muitas vezes aparece como uma falha de reconhecimento intermitente, que é mais difícil de resolver do que um alarme constante.
Os engenheiros devem primeiro inspecionar a imagem real, não apenas o texto do alarme. A imagem deve mostrar um contorno claro, contraste estável e marca de polaridade visível, se necessário. Se a imagem estiver turva ou instável, verifique a fonte de luz, a limpeza da lente, a condição do refletor, o ângulo da câmera e o modo de iluminação na biblioteca de pacotes.
Também ajuda comparar a imagem sob o mesmo componente, mesmo bico e mesma posição do alimentador. Se a imagem mudar apenas em um lado da placa ou em um cabeçote da máquina, o problema pode ser mecânico e não óptico. As correções de iluminação são úteis apenas quando a imagem é a causa raiz real, e não quando o componente está em movimento ou mal escolhido.
Um grande número de casos de falha no reconhecimento de câmeras de componentes é causado por erros na biblioteca de pacotes. A câmera pode estar funcionando corretamente, mas a máquina está comparando a imagem com os dados errados do pacote. Isso geralmente acontece depois que uma biblioteca copiada é reutilizada para uma nova peça que parece semelhante, mas não é idêntica.
A definição da embalagem deve corresponder ao tamanho do corpo, centro de captação, altura, marca de polaridade, contagem de chumbo, formato do contorno e método de reconhecimento. Se algum destes valores estiver errado, a máquina poderá calcular o centro errado ou rejeitar a peça como inválida. Isso é especialmente comum em embalagens pequenas, corpos assimétricos, componentes polarizados e embalagens com marcas superficiais sutis.
Uma entrada copiada pode criar erros repetidos de reconhecimento de visão SMT em vários trabalhos se a equipe a usar como um atalho. A câmera não conhece a intenção do operador. Ele só conhece os dados que lhe foram fornecidos. É por isso que a disciplina da biblioteca de pacotes é tão importante quanto a manutenção da máquina.
Os engenheiros devem comparar o componente real com o registro do pacote linha por linha. A imagem da embalagem, a direção da polaridade, o tamanho do corpo, o centro de reconhecimento e o ângulo de rotação aceitável devem ser verificados. Se a biblioteca foi clonada a partir de uma peça semelhante, a abordagem mais segura é verificá-la com a inspeção do primeiro artigo e um teste controlado antes da produção completa.
Em fábricas sensíveis à qualidade, o padrão da biblioteca deve ser tratado como parte do sistema de controle do processo, e não como um arquivo de configuração único. I.C.T ajuda os fabricantes com soluções SMT completas, incluindo suporte a processos, correspondência de equipamentos e configuração de linha, para que o controle de pacotes, o controle de alimentadores e a lógica de reconhecimento possam trabalhar juntos em vez de serem tratados separadamente.

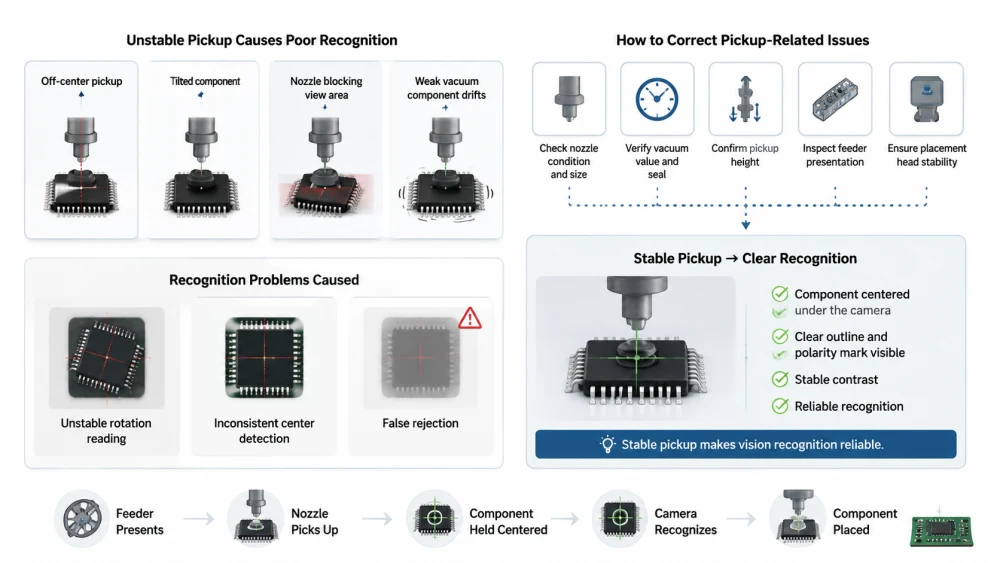

O reconhecimento de visão geralmente falha porque o componente não está centralizado corretamente quando a câmera o verifica. Se a peça estiver inclinada, deslocada ou parcialmente escondida pelo bocal, a imagem poderá se tornar ambígua mesmo se a própria câmera estiver íntegra. É por isso que a solução de problemas de visão mecânica SMT deve incluir a cadeia de captação, não apenas a câmera.
O bico deve segurar o componente no ponto central esperado. Se o captador estiver descentralizado, a peça poderá girar ligeiramente durante o deslocamento. Se a ponta do bico estiver gasta, bloqueada ou tiver o tamanho errado, a peça poderá assentar de forma irregular e obscurecer a área de visualização. Um vácuo fraco também pode fazer com que o componente se desloque apenas o suficiente para confundir o reconhecimento.
Esses problemas geralmente aparecem como leitura de rotação instável, detecção de centro inconsistente ou falsas rejeições repetidas no mesmo pacote. A máquina pode parecer ter um problema de câmera, mas a causa real é a geometria de captação instável.
Os engenheiros devem inspecionar a condição do bico, o tamanho do bico, o valor do vácuo, a altura do coletor, a apresentação do alimentador e a estabilidade do cabeçote de posicionamento. Se o mesmo problema de reconhecimento ocorrer em um bico ou cabeçote de máquina, isso é um forte sinal de que o problema é mecânico. Limpar o bico, verificar a vedação e confirmar o caminho do vácuo pode resolver muitos alarmes visuais recorrentes.
O componente deve ser centralizado sob a câmera de forma repetível antes do início do reconhecimento da imagem. Assim que a captação se tornar estável, a câmera poderá realizar seu trabalho de maneira mais confiável. Esta é uma das razões pelas quais a solução de problemas de visão deve estar vinculada à manutenção do alimentador e do bico, e não isolada deles.
Para uma visão mais ampla de como os sintomas de coleta, alimentação, bocal e visão se conectam, os fabricantes podem consultar este guia de solução de problemas de escolha e colocação SMT.
Alguns SMT erros de reconhecimento de visão não são sobre se a máquina vê a peça, mas se ela entende a peça corretamente. Um componente pode estar visível, mas o sistema ainda pode rejeitá-lo porque o ângulo está errado, a marca de polaridade não está clara ou a forma não corresponde à biblioteca esperada.
Erros de rotação acontecem quando o componente é selecionado em um ângulo ligeiramente diferente do esperado. Erros de polaridade ocorrem quando a máquina não consegue identificar corretamente a marca, fixar em uma direção ou orientação assimétrica do corpo. Falhas no reconhecimento de forma acontecem quando o contorno é muito fraco, muito reflexivo ou muito semelhante a outro pacote.
Esses problemas são especialmente comuns para LED, diodo, conector, QFN, IC e outros pacotes polarizados. Uma pequena marca que é fácil de ser vista por um ser humano ainda pode ser difícil para a câmera se o modo de iluminação ou o limite da imagem estiverem errados.
A biblioteca de pacotes deve incluir a direção correta da polaridade e a tolerância de rotação. A verificação do primeiro artigo deve verificar se a máquina está lendo a mesma orientação que o processo espera. Se a imagem da câmera for boa, mas o sistema ainda rejeitar as peças corretas, o limite de reconhecimento pode ser muito rigoroso ou a definição do pacote pode estar errada.
Os operadores não devem resolver problemas de orientação afrouxando todas as tolerâncias. Isso pode reduzir os alarmes por um tempo, mas pode permitir a passagem de defeitos reais. Uma solução melhor é melhorar a qualidade da imagem, os dados do pacote e a repetibilidade da captação para que a câmera reconheça a peça certa pelo motivo certo.

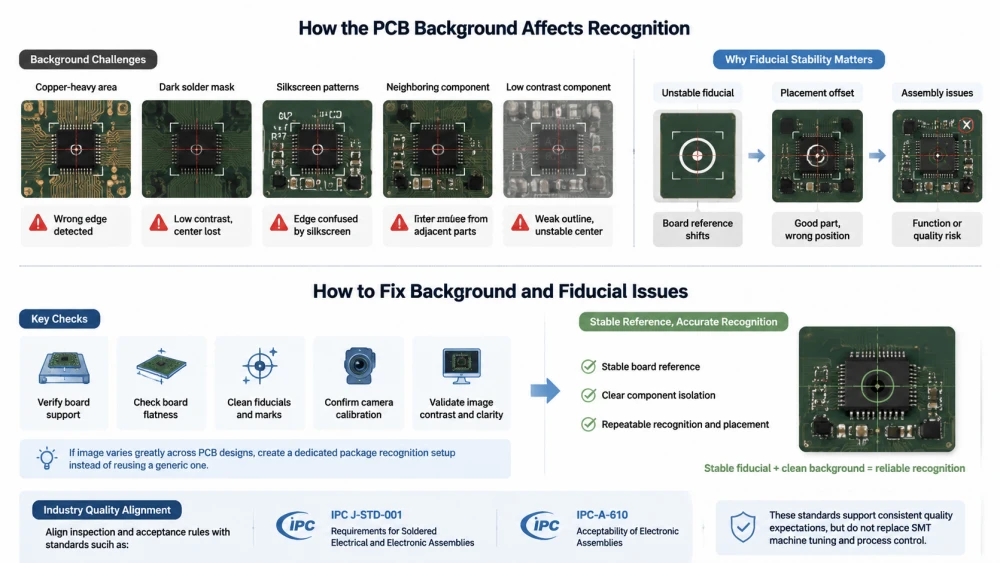

A visão não acontece no vácuo. O histórico em torno do componente também é importante. Se a superfície PCB for muito brilhante, muito escura, muito padronizada ou com uma cor muito próxima da do componente, a câmera poderá ter dificuldade para isolar a peça da placa. Fiduciais, cor da máscara de solda e reflexos locais também podem influenciar a imagem.
Algumas placas criam forte contraste, enquanto outras criam ruído visual. Áreas com muito cobre, máscara de solda escura, padrões de serigrafia e componentes vizinhos podem tornar a imagem menos estável. Isso se torna mais perceptível quando o componente em si é pequeno ou com baixo contraste. A câmera poderá então detectar a borda errada ou perder o ponto central.
O reconhecimento fiducial também pode afetar a precisão da colocação posterior. Se a referência da placa estiver instável, a máquina poderá colocar peças de boa aparência na posição errada. É por isso que a qualidade de referência do conselho e a qualidade da visão dos componentes devem ser analisadas em conjunto.
Os engenheiros devem verificar o suporte da placa, o nivelamento da placa, a limpeza fiducial e a calibração da câmera. Se a imagem da visão mudar drasticamente de um design PCB para outro, a biblioteca de pacotes pode precisar de uma configuração de reconhecimento separada em vez de uma configuração genérica reutilizada. Uma referência de placa clara e repetível ajuda o sistema de reconhecimento a isolar o componente corretamente.
Para uma linguagem de controle de qualidade mais ampla, algumas fábricas alinham suas regras de inspeção e aceitação com padrões como IPC J-STD-001 e IPC-A-610. Esses padrões não substituem o ajuste de máquina, mas ajudam a definir expectativas de qualidade consistentes em toda a linha.
A maneira mais rápida de resolver o erro de reconhecimento de visão SMT é separar os problemas da câmera dos problemas do processo. Um método estável evita mudanças aleatórias e ajuda a equipe a encontrar a causa raiz real com mais rapidez.
Se a mesma falha de reconhecimento seguir um componente, a biblioteca de pacotes e a iluminação deverão ser verificadas primeiro. Se seguir um slot do alimentador, a apresentação do alimentador e a posição de coleta são as causas prováveis. Se seguir um bico, o desgaste do bico, a centralização e o vácuo devem ser verificados. Se aparecer apenas em um cabeçote da máquina, a câmera, o alinhamento mecânico e a condição do cabeçote deverão ser inspecionados.
Este método de acompanhamento da falha é uma das formas mais confiáveis de solução de problemas de visão de máquina SMT porque transforma um alarme vago em um padrão repetível. Uma vez que o padrão fica visível, a correção se torna muito mais direcionada.
Verifique a imagem real da câmera, não apenas o código do alarme.
Compare o componente com a biblioteca de pacotes.
Verifique o modo de iluminação, brilho e contraste.
Inspecione o desgaste do bico, o valor do vácuo e a centralização do coletor.
Verifique a apresentação do alimentador e a estabilidade do bolso da fita.
Confirme o suporte da placa, qualidade fiducial e contraste PCB.
Revise se o problema ocorre em uma peça, um slot, um bico ou um cabeçote da máquina.
Quando essas verificações são feitas sempre na mesma ordem, as equipes gastam menos tempo tentando adivinhar e mais tempo corrigindo a causa real.

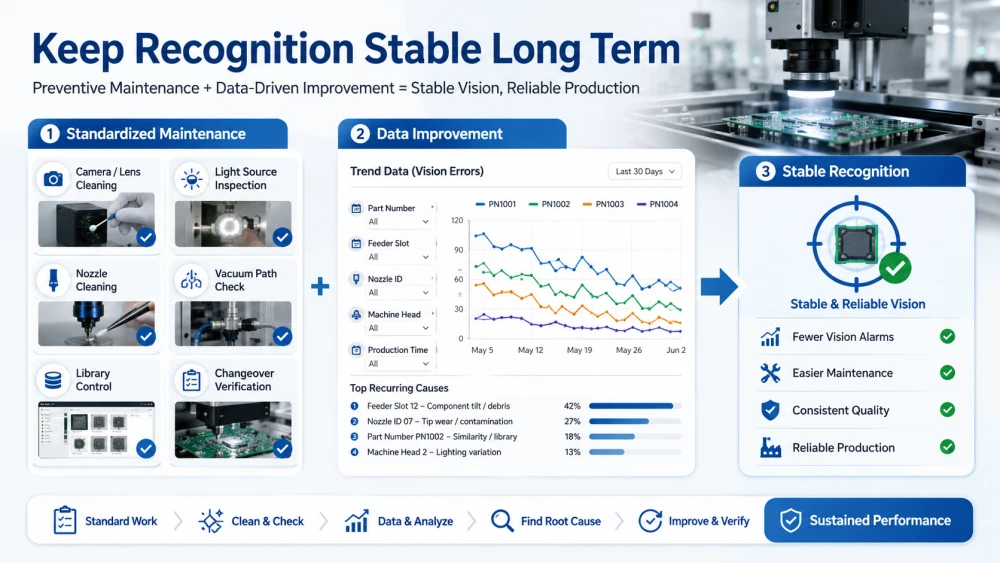

Depois que os erros de visão forem corrigidos, o próximo passo é evitar que eles voltem. O reconhecimento estável depende da configuração padrão, limpeza de rotina, controle correto da biblioteca e verificação regular na troca.
A limpeza das lentes da câmera, a inspeção da fonte de luz, a limpeza dos bicos e as verificações do caminho de vácuo devem fazer parte da manutenção programada. Essas tarefas são fáceis de atrasar porque a máquina ainda pode funcionar, mas um pequeno desvio pode criar alarmes de visão repetidos posteriormente. A manutenção preventiva é geralmente mais barata do que a interrupção repetida da linha.
Se uma fábrica fabrica muitos tipos de embalagens, o padrão de reconhecimento deve ser escrito de forma clara. Os operadores devem saber quais peças precisam de iluminação especial, quais pacotes precisam de uma inspeção de polaridade mais rigorosa e quais bicos precisam de limpeza mais frequente.
Os erros de visão devem ser registrados por número de peça, slot do alimentador, ID do bico, cabeçote da máquina e tempo de produção. Os dados de tendências podem revelar se o mesmo pacote continua falhando ou se o problema ocorre somente após a troca. Isso torna mais fácil decidir se a solução são dados, hardware ou prática do operador.
Quando uma fábrica trata o reconhecimento de visão como um processo controlado em vez de um alarme misterioso, toda a linha se torna mais fácil de manter. Esse é o valor real da solução disciplinada de solução de problemas de visão de máquina.
SMT erro de reconhecimento de visão geralmente é causado por uma combinação de iluminação, dados da embalagem, posição de captação e contraste da placa.
A falha no reconhecimento de componentes da câmera costuma ser um problema de processo, não apenas um problema de hardware da câmera.
O reconhecimento estável depende de bibliotecas de embalagens precisas, óptica limpa, centralização correta dos bicos e apresentação repetível do alimentador.
O fundo da placa, os fiduciais e o contraste PCB podem afetar a estabilidade da câmera tanto quanto o próprio componente.
O melhor método de solução de problemas de visão de máquina SMT é acompanhar a falha por peça, alimentador, bico ou cabeçote da máquina.
A estabilidade a longo prazo vem da manutenção preventiva, configuração padrão e verificação regular do primeiro artigo.
Quando uma fábrica trata os erros de visão como parte de toda a cadeia de coleta e colocação, o reconhecimento se torna mais fácil de controlar e muito menos provável de ser repetido. O resultado é melhor precisão de posicionamento, menos rejeições falsas e maior estabilidade de produção.
As causas mais comuns são iluminação insuficiente, dados incorretos da biblioteca de pacotes, posição de captação instável, problemas nos bicos e contraste fraco entre o componente e a placa. Em muitos casos, a câmera está funcionando corretamente, mas o sistema está sendo solicitado a ler uma imagem que não está suficientemente limpa. A maneira mais rápida de resolver isso é inspecionar a imagem real e compará-la com o registro da embalagem e as condições de coleta.
A melhor maneira é melhorar a qualidade da imagem antes de alterar a tolerância. Isso significa verificar o modo de iluminação, a limpeza das lentes, a precisão da biblioteca de embalagens, a centralização dos bicos e a estabilidade do alimentador. Se a imagem estiver nítida, mas o sistema ainda falhar, as configurações da biblioteca ou do limite poderão precisar de revisão. Se a imagem estiver instável, o hardware ou o processo de captação deverão ser corrigidos primeiro.
Podem ser ambos, mas muitas vezes é um problema de processo que aparece como um alarme de câmera. Iluminação, desgaste do bico, posição de captação, contraste da placa e dados da biblioteca influenciam o reconhecimento. Um bom método de solução de problemas verifica a câmera, a peça, o alimentador e a placa juntos, em vez de assumir que a câmera está com defeito. Isso economiza tempo e evita a substituição de hardware saudável.
Somente com cautela. A ampliação da tolerância pode reduzir os alarmes, mas também pode permitir que a orientação errada ou a coleta deficiente passem para a produção. A abordagem mais segura é melhorar primeiro a iluminação, a definição da embalagem e a repetibilidade da captação. As alterações de tolerância devem ser usadas somente depois que a imagem e o comportamento da peça estiverem estáveis o suficiente para suportá-las.
O suporte ao processo é útil quando o mesmo problema de reconhecimento persiste após verificações de câmera, iluminação, alimentador, bocal e biblioteca. Também é valioso durante a configuração de novos produtos, produção de alta mistura ou quando componentes caros criam desperdícios repetidos. Um fornecedor de soluções SMT completo pode analisar a linha como um sistema em vez de tratar cada alarme separadamente.
