SMT a mudança de posicionamento do componente ocorre quando um componente não é montado na posição pretendida durante o processo de escolha e colocação. Este problema pode parecer pequeno à primeira vista, mas pode levar a pontes de solda, juntas de solda abertas, marcas de exclusão, contato elétrico deficiente, retrabalho e qualidade instável do produto após o refluxo.
Para os fabricantes de eletrônicos, o desalinhamento dos componentes durante a colocação não é apenas um problema de precisão da máquina. Isso pode ser causado por suporte PCB, desgaste do bico, posição do alimentador, reconhecimento de visão, condição da pasta de solda, pressão de colocação, empenamento da placa ou dados incorretos do programa. Um processo SMT estável exige que todas as partes da cadeia de posicionamento trabalhem juntas.
Este guia explica as causas mais comuns de deslocamento de posicionamento SMT e mostra como os engenheiros podem solucioná-las de maneira prática.
A mudança de componente significa que o componente é colocado longe do centro da almofada projetada. O deslocamento pode ocorrer na direção X, na direção Y, no ângulo de rotação ou em uma combinação de todos os três. Em alguns casos, o componente está apenas ligeiramente descentralizado e ainda pode passar na inspeção. Em casos mais graves, causa defeito visível na solda ou falha funcional.
SMT mudança de posicionamento de componente geralmente aparece de várias formas:
Primeiro, o componente pode mover-se lateralmente a partir do centro da almofada. Isso é comum em componentes de chip pequeno, resistor, capacitor, diodo e IC de passo fino. Em segundo lugar, o componente pode girar ligeiramente, o que pode afetar o alinhamento dos condutores e a formação da junta de solda. Terceiro, o componente pode ficar na borda da pasta de solda em vez de pousar corretamente na almofada. Quarto, o componente pode parecer correto antes do refluxo, mas mover-se durante o refluxo devido ao desequilíbrio de umedecimento da solda.
Cada tipo de mudança dá uma pista diferente. Uma mudança repetida em uma direção pode indicar calibração da máquina, posicionamento da placa ou deslocamento do programa. Mudança aleatória pode apontar para instabilidade do bocal, vácuo, alimentador, pasta de solda ou suporte da placa.
A produção SMT moderna usa componentes menores, espaçamento de almofadas mais restrito e velocidade de posicionamento mais rápida. Isso torna o processo menos indulgente. Um pequeno deslocamento de posicionamento aceitável para um componente de chip grande pode criar um problema sério para um componente 0201, BGA, QFN ou conector de passo fino.
Quando o componente não está centralizado, o volume da pasta de solda não fica mais equilibrado. Durante o refluxo, a solda derretida pode afastar ainda mais o componente de sua posição correta. Isso pode criar pontes, marcas de exclusão, solda insuficiente, componente distorcido ou fraqueza oculta na junta.

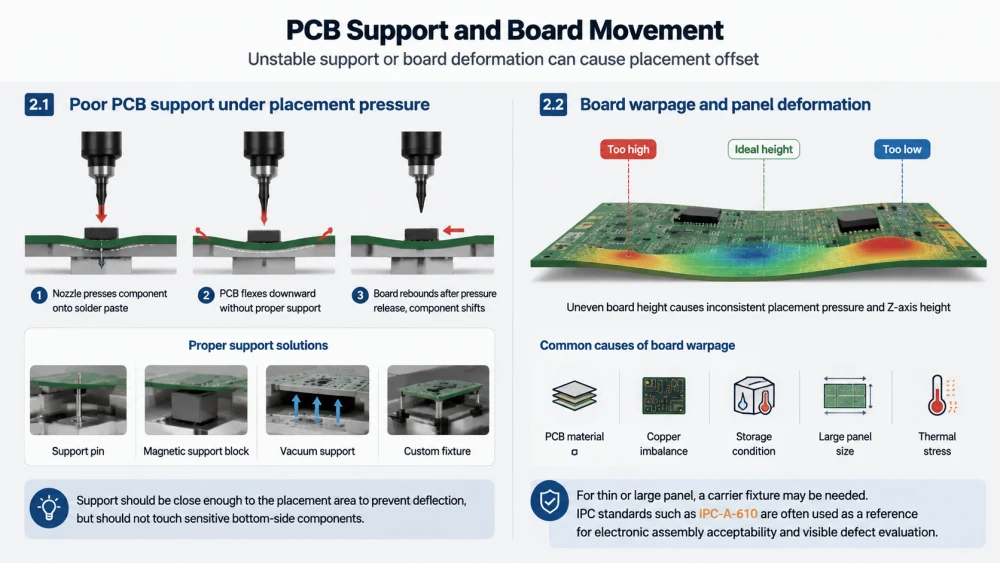

Uma das causas de deslocamento de posicionamento SMT mais negligenciadas é o suporte PCB instável. Se a placa se mover, dobrar, vibrar ou não for fixada corretamente durante a colocação, mesmo uma máquina de colocação de alta precisão não poderá manter resultados estáveis.
Durante a colocação, o bico pressiona o componente na pasta de solda. Se o PCB não for suportado por baixo, a placa pode flexionar para baixo. Quando a placa ricocheteia, o componente pode se deslocar ligeiramente. Isso é especialmente comum com placas finas, painéis grandes, flexíveis PCB ou placas com distribuição desigual de componentes.
Os engenheiros devem verificar se o pino de suporte, o bloco de suporte magnético, o suporte de vácuo ou o acessório personalizado estão posicionados corretamente. O suporte deve estar suficientemente próximo da área de colocação para evitar deflexão, mas não deve tocar no componente sensível do lado inferior.
O empenamento PCB pode causar diferentes alturas no painel. Se uma área da placa estiver acima ou abaixo do esperado, a pressão de posicionamento e a altura do eixo Z podem se tornar inconsistentes. Alguns componentes podem ser pressionados com muita força, enquanto outros mal tocam a pasta de solda.
O empenamento da placa pode ser causado pelo material PCB, desequilíbrio do cobre, condição de armazenamento, tamanho do painel ou estresse térmico. Para painéis finos ou grandes, pode ser necessário um suporte de fixação. Os padrões IPC, como o IPC-A-610, são frequentemente usados como referência para aceitabilidade de montagem eletrônica e avaliação de defeitos visíveis.
O bico é o ponto de contato direto entre a máquina SMT e o componente. Se o bocal não conseguir selecionar o componente de forma segura e centralizada, a mudança de posicionamento torna-se muito provável.
Um bico desgastado pode perder sua planicidade ou capacidade de vedação de ar. Um bico sujo pode ter resíduos de fluxo, poeira, partículas de solda ou material adesivo na superfície do coletor. Um tamanho de bico incorreto pode não corresponder ao corpo do componente, causando captação instável e centralização imprecisa.
Para componentes pequenos, a condição do bico é crítica. Se o bico for muito grande, ele poderá tocar o componente adjacente no bolso da fita. Se for muito pequeno, pode não fornecer força de retenção suficiente. Se a ponta do bico estiver danificada, o componente poderá girar durante o movimento rápido do cabeçote.
Problemas de vácuo podem fazer com que o componente se mova entre a coleta e o posicionamento. Se a pressão do vácuo for fraca, instável ou atrasada, o componente poderá deslizar na ponta do bico. Isso geralmente aparece como deslocamento de posicionamento aleatório, componente descartado ou falha intermitente de reconhecimento.
Os engenheiros devem inspecionar o bico, o filtro de vácuo, o tubo de vácuo, a vedação do cabeçote, o ejetor e o valor do sensor de vácuo. Uma curva de vácuo estável é muitas vezes mais útil do que apenas verificar se a máquina reporta um alarme.

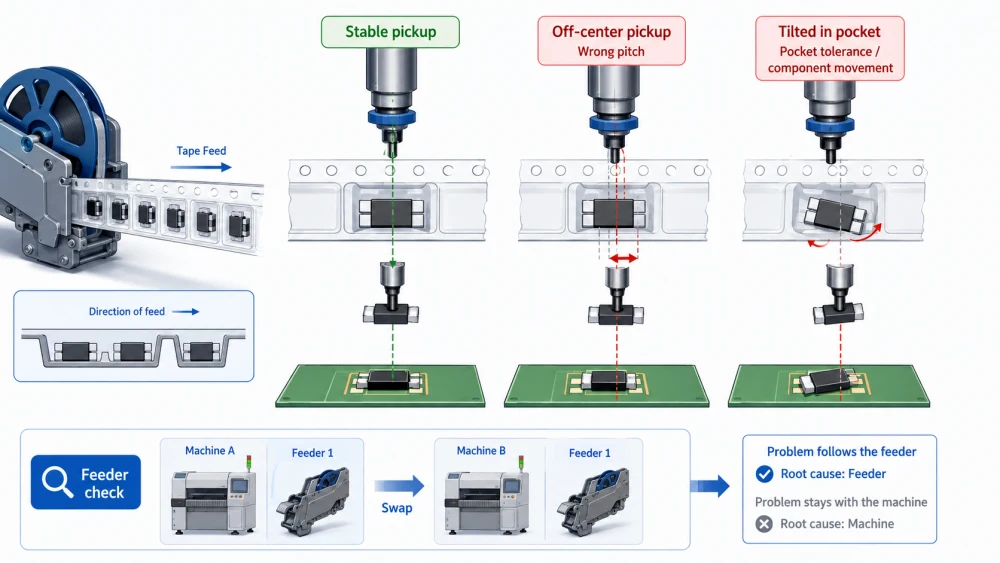

O erro do alimentador é outra causa importante do desalinhamento dos componentes durante o posicionamento. Se o componente não for apresentado corretamente no bolso da fita, o bico poderá descentrá-lo. A máquina ainda pode posicioná-lo, mas a posição do componente pode mudar ou girar.
Quando o passo do alimentador, o avanço da fita ou as coordenadas de captação estão errados, o componente não ficará abaixo do centro do bico no momento de captação. Isso cria uma captação instável. O sistema de visão pode corrigir pequenos erros, mas não pode resolver totalmente uma condição de captação mecânica deficiente.
Os sinais comuns incluem erros repetidos de coleta, componente posicionado em ângulo no bico, alta taxa de rejeição e deslocamento de posicionamento que aparece apenas em uma posição do alimentador. Se o problema seguir o alimentador após a troca de posições, o alimentador provavelmente é a causa raiz.
Algum componente pode se mover dentro do bolso da fita antes da coleta. Isso pode acontecer com componentes muito pequenos, embalagens soltas, fita transportadora danificada ou vibração durante a indexação do alimentador. Se o componente já estiver inclinado ou deslocado no alojamento, o bico poderá pegá-lo no centro errado.
Os engenheiros devem verificar a tensão da fita da tampa do alimentador, o engate da roda dentada, a calibração do alimentador, a altura de coleta e a condição do compartimento do componente. A qualidade da embalagem do material pode afetar diretamente a estabilidade do posicionamento.

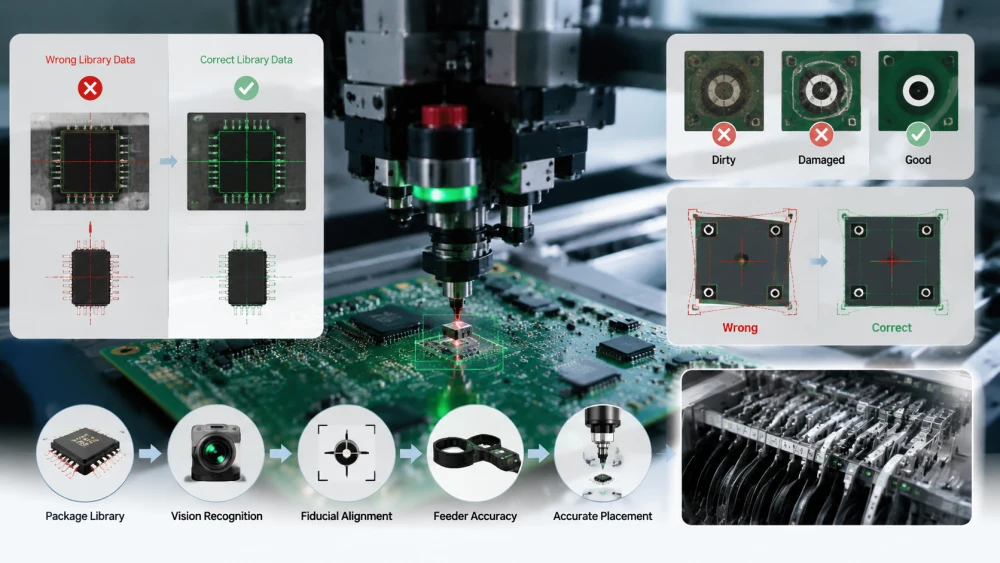

SMT a visão mecânica é projetada para corrigir a posição do componente antes da colocação. No entanto, se os dados de visão, iluminação, biblioteca de pacotes ou reconhecimento fiducial estiverem errados, a máquina poderá calcular um deslocamento incorreto.
Cada componente precisa de tamanho correto, contorno do corpo, posição do condutor, espessura, polaridade e parâmetro de reconhecimento. Se os dados da biblioteca de componentes estiverem errados, a câmera poderá reconhecer a borda ou o ponto central errado. A máquina poderá então colocar o componente de acordo com um valor de correção falso.
Isso é comum após a introdução de um novo produto, substituição de componentes, cópia de biblioteca ou edição manual de dados. Os engenheiros devem comparar o componente real com os dados da biblioteca, especialmente para tipos de embalagens semelhantes que parecem quase iguais, mas têm tamanhos de corpo ou geometria de chumbo diferentes.
Se o fiducial da placa estiver sujo, danificado, mal projetado ou reconhecido incorretamente, todo o sistema de coordenadas da placa poderá mudar. Neste caso, muitos componentes podem apresentar deslocamento em uma direção semelhante. O problema pode não ser o cabeçote de posicionamento; pode ser a referência de alinhamento da placa.
As marcas fiduciais devem ter contraste claro, folga suficiente e definição estável da máscara de solda. A máquina deve reconhecer o ponto fiducial correto de forma consistente antes do início da colocação.
Para uma estrutura de solução de problemas mais ampla que conecte sintomas de visão, alimentador, coleta e bico, os engenheiros também podem revisar este guia de solução de problemas de seleção e posicionamento SMT.
Alguma mudança de posicionamento não é causada pela própria máquina de posicionamento. O componente pode estar colocado corretamente, mas a condição da pasta de solda faz com que ele se mova antes ou durante o refluxo.
Se o volume da pasta de solda for irregular entre as duas almofadas, o componente poderá ser puxado para o lado com maior força de umedecimento durante o refluxo. Esta é uma causa comum de lápide, inclinação e pequenos movimentos de cavacos.
O volume irregular da pasta pode ser resultado de bloqueio do estêncil, design inadequado do estêncil, taxa de abertura incorreta, limpeza insuficiente, pressão ruim do rodo ou velocidade de impressão instável. Os dados SPI podem ajudar a confirmar se a mudança começa antes da colocação ou após o refluxo.
A pasta de solda deve manter o componente no lugar antes do refluxo. Se a força de aderência da pasta for fraca, o componente poderá se mover durante a transferência da placa, vibração do transportador ou colocação de componente próximo. A pasta exposta por muito tempo pode secar, enquanto a pasta armazenada incorretamente pode perder impressão estável e desempenho de retenção.
As equipes de processo devem controlar o armazenamento da pasta, o descongelamento, a mistura, o intervalo de impressão e a limpeza do estêncil. O padrão IPC J-STD-001 é uma referência útil para requisitos de processos de montagem elétrica e eletrônica soldada.

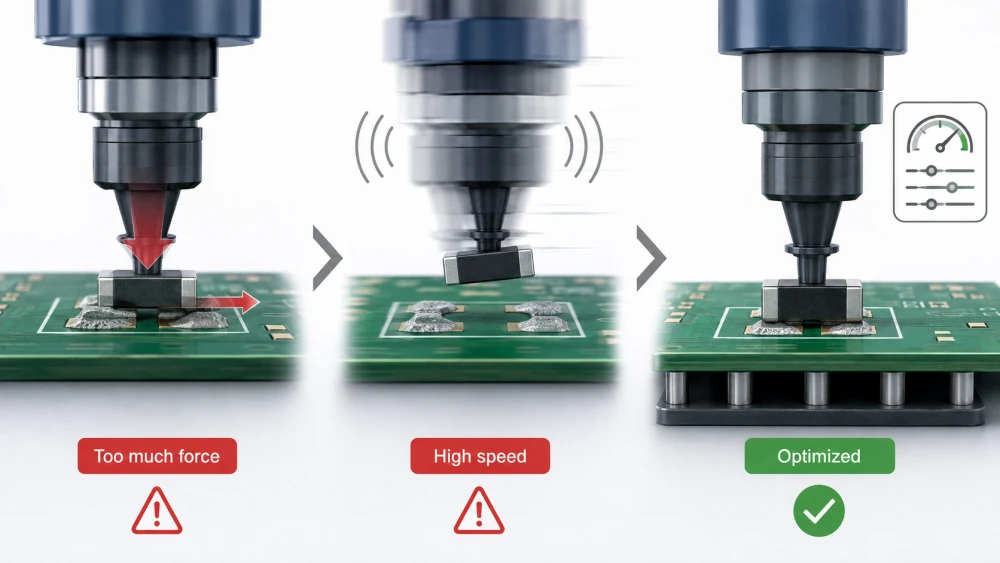

As configurações da máquina podem afetar diretamente a precisão do posicionamento. Um programa que funciona bem em baixa velocidade pode criar deslocamento em velocidade total de produção se a aceleração, a força de posicionamento ou a altura do eixo Z não forem otimizadas.
Se a força de colocação for muito alta, o componente pode deslizar na pasta de solda em vez de pousar suavemente. Isto é mais provável quando o depósito de pasta é alto, a almofada é pequena ou o componente tem uma superfície inferior lisa.
A força excessiva também pode danificar componentes delicados ou criar tensão oculta. Os engenheiros devem otimizar a força de posicionamento de acordo com o tipo de componente, tamanho da embalagem, suporte da placa e condição da pasta.
A alta velocidade de posicionamento melhora a produção, mas também aumenta a vibração, o estresse de aceleração e o risco de movimento dos componentes. Se o cabeçote se mover de forma muito agressiva, o componente poderá se deslocar no bico antes da colocação. Se o suporte da placa for fraco, o posicionamento em alta velocidade pode piorar o deslocamento.
Uma abordagem prática é reduzir a velocidade temporariamente durante a solução de problemas. Se a mudança melhorar, a equipe de processo poderá ajustar a aceleração, a sequência de posicionamento, as condições de suporte ou a escolha do bico antes de retornar à velocidade total de produção.
Nem todo deslocamento visto após o refluxo é um erro de posicionamento. Um componente pode ser montado corretamente antes do refluxo e ainda se mover durante o processo de aquecimento.
Quando a solda em uma almofada derrete ou molha mais rápido do que o outro lado, a tensão superficial pode afastar o componente do centro. Isso é comum em componentes de cavacos pequenos, especialmente quando o design da almofada, o volume da pasta ou a distribuição térmica estão desequilibrados.
Os engenheiros devem comparar a inspeção pré-refluxo ou a inspeção microscópica com a inspeção pós-refluxo. Se o componente estiver centralizado antes do refluxo, mas deslocado após o refluxo, a causa raiz provavelmente é o processo de soldagem, e não a precisão da máquina de posicionamento.
O componente sensível à umidade pode se comportar de maneira imprevisível durante o refluxo se o armazenamento e o cozimento não forem controlados. JEDEC J-STD-033 fornece orientação de manuseio para dispositivos de montagem em superfície sensíveis à umidade e refluxo. O controle deficiente da umidade pode aumentar o risco do processo, especialmente para o pacote IC, BGA e componentes de alto valor.
O perfil térmico também deve ser revisto. Taxa de rampa muito rápida, aquecimento irregular ou velocidade instável do transportador podem afetar o equilíbrio de umedecimento da solda e a estabilidade do componente.

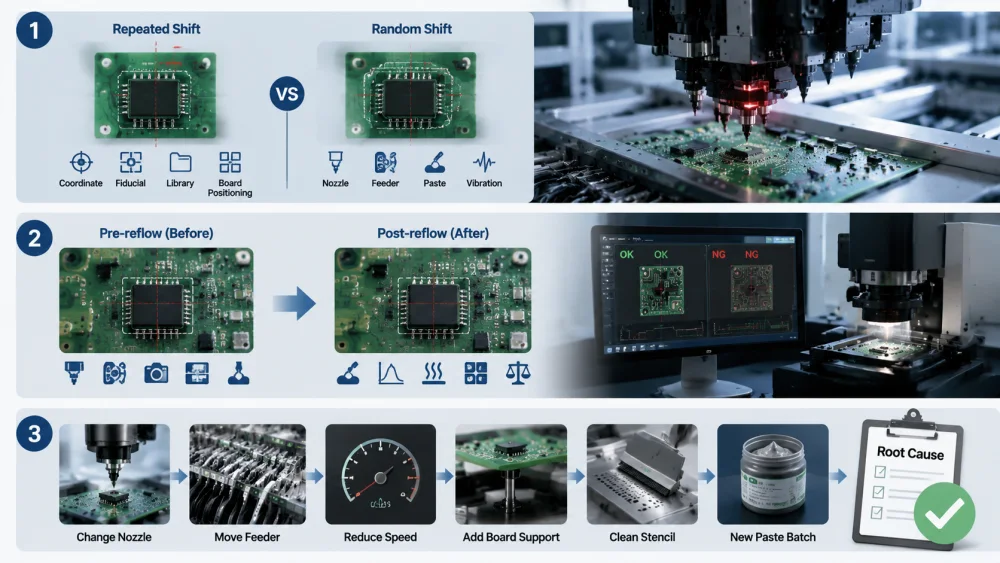

Um bom método de solução de problemas separa a causa da máquina da causa material e da causa do processo. Sem esta estrutura, as equipes podem ajustar muitas configurações, mas não conseguem encontrar o verdadeiro motivo.
Se o mesmo componente se deslocar na mesma direção em todas as placas, a causa provável é a coordenada do programa, fiducial, biblioteca de componentes, posicionamento da placa ou alinhamento do estêncil. Se a mudança aparecer aleatoriamente, a causa provável é o bocal, o vácuo, o alimentador, a força de aderência da pasta, a vibração da placa ou a variação do material.
Essa distinção simples ajuda os engenheiros a evitar perda de tempo. Um deslocamento repetido deve ser tratado como um problema de coordenada ou configuração. Um deslocamento aleatório deve ser tratado como um problema de estabilidade.
A inspeção pré-refluxo é uma das melhores maneiras de localizar o verdadeiro estágio da falha. Se o componente já estiver deslocado antes do refluxo, concentre-se na máquina de colocação, no alimentador, no bico, na visão, no suporte PCB e na força de retenção da pasta. Se o componente mudar somente após o refluxo, concentre-se no volume da pasta de solda, no design da almofada, no perfil térmico e no equilíbrio de umedecimento.
AOI, SPI, relatório de posicionamento da máquina e verificação manual do microscópio devem ser usados juntos. Uma fonte de dados raramente conta a história completa.
Os engenheiros podem isolar a causa alterando um fator de cada vez. Por exemplo, troque o bico, mova o alimentador para outra pista, reduza a velocidade de colocação, adicione suporte PCB, limpe o estêncil ou execute um novo lote de pasta de solda. Se o defeito seguir um item, esse item se torna o suspeito mais forte.
Este método é mais lento do que adivinhar, mas produz um aprendizado de processo confiável. Também ajuda as equipes a construir um banco de dados de causas de deslocamento de posicionamento SMT para produção futura.
SMT a mudança de posicionamento de componentes geralmente é causada por uma cadeia de pequenos problemas de processo, e não por uma única falha de máquina. As causas mais comuns incluem suporte PCB fraco, bocal desgastado, vácuo instável, erro de captação do alimentador, dados de visão incorretos, pasta de solda irregular, pressão de colocação excessiva e desequilíbrio de umedecimento de refluxo.
Os engenheiros devem primeiro decidir se a mudança é repetida ou aleatória e, em seguida, comparar os dados de inspeção pré-refluxo e pós-refluxo. Isso ajuda a separar o erro de posicionamento do movimento de soldagem. A produção estável depende de configuração precisa da máquina, manuseio limpo de materiais, impressão controlada de pasta de solda e manutenção regular.
I.C.T oferece suporte aos fabricantes de eletrônicos com solução profissional completa SMT, incluindo planejamento de linha SMT, suporte ao processo de seleção e colocação, soldagem por refluxo, inspeção, treinamento e orientação para solução de problemas. Para fábricas que desejam reduzir defeitos de posicionamento e melhorar a estabilidade da produção, uma visão completa do processo costuma ser mais valiosa do que ajustar apenas um parâmetro da máquina.
A principal causa geralmente é o controle instável do processo de colocação. Isso pode incluir suporte deficiente de PCB, posição de captação incorreta, bico desgastado, vácuo fraco, dados de visão incorretos ou pasta de solda irregular. Se a mudança for repetida na mesma direção, os engenheiros deverão verificar as coordenadas do programa, o reconhecimento fiducial e os dados da biblioteca de componentes. Se o deslocamento for aleatório, a causa mais provável é a condição do bico, a estabilidade do alimentador, a vibração da placa ou a força de aderência da pasta.
O melhor método é inspecionar a placa antes e depois do refluxo. Se o componente já estiver descentralizado antes do refluxo, o problema está relacionado ao posicionamento, coleta, visão, alimentador ou suporte da placa. Se o componente estiver centralizado antes do refluxo, mas deslocado após o refluxo, o problema é mais provável: volume da pasta de solda, design da almofada, perfil térmico ou desequilíbrio de umedecimento. SPI e pré-refluxo AOI são muito úteis para esta comparação.
Sim, a pasta de solda pode causar ou piorar o desalinhamento dos componentes. Se o volume da pasta for irregular, o componente poderá ficar inclinado ou mover-se durante o refluxo. Se a força de aderência da pasta for muito fraca, o componente poderá se deslocar durante a transferência da placa ou vibrar antes do refluxo. O armazenamento da pasta, o tempo aberto, a limpeza do estêncil, a pressão de impressão e o design da abertura devem ser verificados quando o deslocamento de posicionamento aparecer junto com o defeito de solda.
Quando apenas um tipo de componente muda, a causa raiz geralmente está relacionada a esse pacote específico. O bocal pode não corresponder ao corpo do componente, o compartimento do alimentador pode permitir movimento, a biblioteca de visão pode ter dados de tamanho incorretos ou o design da almofada pode criar umedecimento irregular da solda. Os engenheiros devem verificar o desenho do componente, a biblioteca de embalagens, a posição de coleta, o tipo de bico, a condição do alimentador e o depósito de pasta para esse local exato.
Uma fábrica pode reduzir o deslocamento de posicionamento SMT construindo uma rotina de controle estável. Isso inclui verificar o desgaste do bico, limpar o caminho do vácuo, calibrar o alimentador, verificar a biblioteca de visão, melhorar o suporte PCB, monitorar dados SPI e comparar pré-refluxo AOI com defeito pós-refluxo. Para produção de alto volume, as equipes devem registrar padrões de turnos por posição do componente, número do alimentador, número do bico e lote de produção. Isso torna a solução de problemas mais rápida e evita defeitos repetidos.
A mudança de componente durante a colocação de SMT é um aviso prático do processo. Ele informa aos engenheiros que uma parte da cadeia de colocação não é mais estável o suficiente para atender às necessidades do produto. A causa pode vir da precisão da máquina, apresentação do material, comportamento da pasta de solda, suporte da placa ou equilíbrio de refluxo.
As fábricas que resolvem o problema sistematicamente podem reduzir o retrabalho, proteger o custo do material e melhorar a confiabilidade do produto a longo prazo. Se uma equipe de produção estiver enfrentando deslocamentos repetidos de posicionamento ou movimentos inexplicáveis de componentes, I.C.T pode ajudar a revisar todo o processo da linha SMT e fornecer suporte prático e centralizado, desde o equipamento até a otimização do processo.
