SMT a solução de problemas de máquinas pick and place funciona melhor quando os engenheiros seguem o caminho da falha do material, alimentador, bocal, visão, programa, suporte da placa e condição da máquina, em vez de alterar as configurações aleatoriamente. Em uma linha SMT de alta velocidade, um pequeno erro pode aparecer como muitos sintomas: componente rejeitado, coleta perdida, peça invertida, posicionamento deslocado, QFP distorcido ou alarme repetido da máquina. Um bom método de solução de problemas separa a causa raiz real do defeito visível, reduz o tempo de inatividade e protege o rendimento dos componentes.
Este guia foi escrito como um recurso prático para engenheiros de produção, técnicos de processo, SMT gerentes de linha e proprietários de fábricas que precisam de soluções claras de erros de máquinas SMT. Ele conecta problemas comuns de máquinas de colocação SMT com verificações repetíveis que podem ser usadas em diferentes marcas de equipamentos de colocação. Ele também cria uma estrutura para tópicos mais profundos, como por que uma máquina SMT está rejeitando componentes , como reduzir a rejeição de componentes SMT e o desperdício de material , comum SMT correções de defeitos de posicionamento , SMT soluções de erros de reconhecimento de visão , mudança de componentes durante SMT , solução de problemas de posicionamento perdido, derrubado ou invertido , SMT solução de problemas de erros de vácuo e coleta e SMT solução de problemas de erros de posição de coleta do alimentador.
Índice
Uma máquina de colocação é apenas uma parte do processo SMT. Um defeito que aparece na fase de colocação pode ser proveniente da embalagem do componente, indexação do alimentador, desgaste do bico, altura da pasta de solda, suporte da placa, dados de software, iluminação ou controle ambiental. Por esse motivo, a primeira regra de solução de problemas é simples: não ajuste cinco coisas ao mesmo tempo. Altere uma variável, registre o resultado e mantenha o histórico da linha rastreável.
Os operadores geralmente descrevem problemas diferentes com as mesmas palavras. "Rejeitar" pode significar que a máquina rejeitou o componente após a inspeção visual. "Queda" pode significar que a peça foi escolhida corretamente, mas perdida antes da colocação. "Perdido" pode significar que o bocal nunca retirou o componente ou pode significar que o componente foi colocado, mas posteriormente perdido durante o refluxo ou manuseio. O engenheiro deve primeiro identificar o ponto exato onde ocorre a falha: coleta, transporte, reconhecimento, colocação, inspeção pós-colocação ou inspeção final.
Uma verdadeira falha da máquina normalmente se repete sob condições estáveis. Uma falha de processo muda com material, configuração, turno, umidade, status de manutenção ou manuseio do operador. Por exemplo, um rolamento do eixo Z desgastado pode causar pressão de posicionamento instável em muitos produtos, enquanto uma configuração inadequada do passo do alimentador pode afetar apenas um número de peça. Um PCB deformado pode causar deslocamento fino de pitch apenas em uma área do painel, enquanto um bocal incorreto pode causar má captação para cada bobina da mesma embalagem.
A solução de problemas confiável está alinhada com a disciplina geral de montagem de eletrônicos. Padrões como IPC J-STD-001 e IPC-A-610 são referências úteis porque ajudam as equipes a conectar o acabamento da montagem, a aceitabilidade e a linguagem dos defeitos. Eles não substituem o manual da máquina, mas ajudam a manter o julgamento da inspeção consistente.

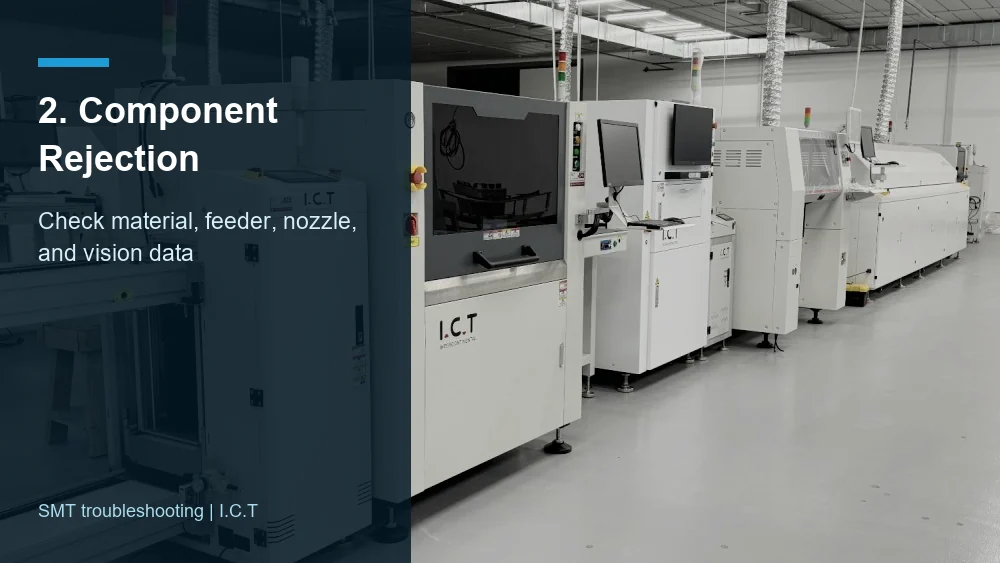

A rejeição de componentes é um dos problemas mais visíveis da máquina de colocação SMT porque cria diretamente desperdício de material e interrupção da linha. A rejeição pode acontecer quando a máquina não consegue selecionar o componente, não consegue reconhecê-lo, encontra-o fora da tolerância ou decide que a orientação do componente não corresponde à biblioteca programada.
As causas mais comuns incluem dados incorretos dos componentes, limiar de visão deficiente, receita de iluminação errada, bolso de fita danificado, indexação instável do alimentador, incompatibilidade de bicos, ponta de bico suja, vácuo fraco, variação do pacote de componentes e definição incorreta de polaridade. O manuseio de componentes sensíveis à umidade também pode ser importante. Se um componente absorver umidade ou for armazenado incorretamente, defeitos posteriores poderão aparecer após o refluxo, portanto, os engenheiros também devem considerar regras de manuseio como JEDEC J-STD-033 para controle de dispositivos sensíveis à umidade/refluxo.
Um hábito perigoso é ampliar a tolerância visual até que o alarme desapareça. Isso pode melhorar a produção a curto prazo, mas pode permitir posicionamento incorreto, rotação incorreta ou componentes danificados no produto. Um método melhor é ajustar a tolerância somente após confirmar a variação real do componente e a capacidade do processo. A máquina deve proteger a qualidade e não simplesmente funcionar silenciosamente.
Uma equipe de linha prática deve criar uma lista de verificação de redução de rejeições: verificar a calibração do alimentador, limpar e inspecionar os bicos, confirmar as dimensões da embalagem, revisar a imagem de visão, verificar as coordenadas de coleta, inspecionar o caminho da fita e comparar o valor do vácuo com a linha de base normal. Isso apoia o tópico posterior de como reduzir a rejeição de componentes e o desperdício de material SMT , porque a economia de material depende do controle da causa raiz, não apenas da reação do operador.

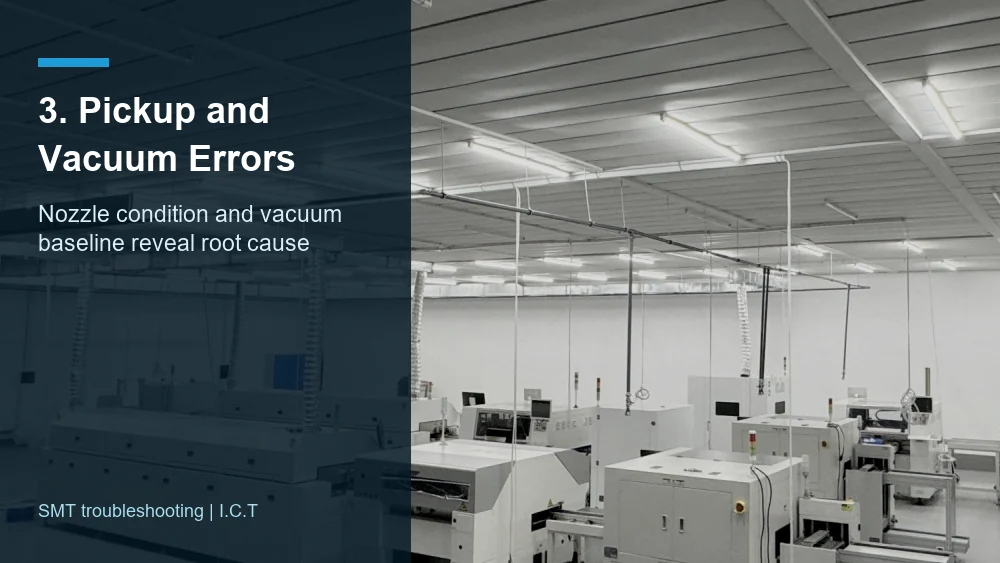

Erros de coleta estão no centro de muitas soluções de erros de máquina SMT. Se o componente não for selecionado corretamente, cada etapa posterior se tornará instável. Uma peça pode ser rejeitada pela visão, derrubada durante o movimento da cabeça, colocada com deslocamento ou invertida porque a captação em si era ruim.
O bico deve corresponder ao tamanho, superfície, peso e área de captação do componente. Um bico muito pequeno pode não segurar o componente com segurança. Um bocal muito grande pode tocar nos terminais, nas bordas vizinhas dos bolsos da fita ou em componentes que não deveriam ser contatados. Pontas de bico desgastadas, rachadas, bloqueadas ou contaminadas podem criar falhas intermitentes que são difíceis de rastrear porque a linha pode funcionar normalmente por vários minutos antes que o erro retorne.
Uma boa prática é inspecionar o bico ampliado, limpar a ponta, confirmar a ID do bico no programa e comparar as falhas por número de bico. Se o mesmo erro ocorrer em um bico em diferentes componentes, substitua ou recalibre esse bico. Se todos os bicos apresentarem captação instável, verifique a fonte de vácuo, os filtros, as mangueiras, a vedação do cabeçote e o status de manutenção da máquina.
Componentes perdidos, derrubados ou virados geralmente acontecem quando o bocal não consegue segurar a peça com segurança desde a coleta até o posicionamento, portanto, os engenheiros devem verificar juntos a vedação do bocal, a resposta ao vácuo, a altura da coleta e a apresentação do alimentador.
O vácuo não é apenas um valor de alarme; é um sinal de processo. Um valor baixo pode indicar passagem de ar bloqueada, bico com vazamento, superfície de coleta inadequada, erro de apresentação do alimentador, altura de coleta incorreta ou componente danificado. Um valor que muda entre as bobinas pode indicar variação na embalagem. Um valor que muda após várias horas de produção pode indicar contaminação ou desvio térmico.

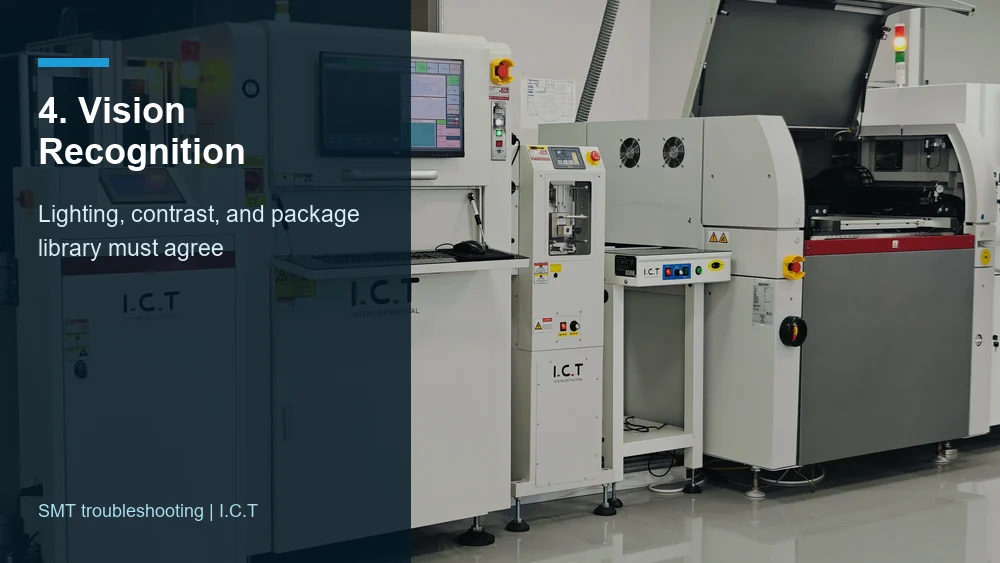

O reconhecimento de visão é poderoso, mas só pode julgar o que a câmera, a iluminação e a biblioteca de componentes permitem ver. Quando a visão falha, a causa raiz pode ser óptica, mecânica, relacionada a materiais ou a dados. Os melhores solucionadores de problemas analisam primeiro a imagem, não apenas o código do alarme.
Muitos casos de erros de reconhecimento de visão SMT vêm do baixo contraste entre a borda e o fundo do componente. Superfícies refletivas, corpo do componente preto, embalagem transparente, blindagem de metal, formato de chumbo estranho ou marca inconsistente podem confundir o algoritmo. Se a imagem da câmera for clara para o olho humano, mas instável para a máquina, os parâmetros de reconhecimento poderão precisar de refinamento. Se a imagem em si for ruim, verifique a iluminação, a limpeza da lente, a calibração da câmera e a apresentação dos componentes.
Os dados da biblioteca de pacotes devem refletir o componente real. O tamanho do corpo, a contagem de derivações, a marca de polaridade, a definição do centro, a espessura e o ponto de captação influenciam o reconhecimento. Uma biblioteca copiada de um componente semelhante pode ser executada em um pacote simples, mas falhar quando a tolerância for pequena. Os engenheiros devem comparar o desenho do componente, a amostra real e a imagem da máquina antes de alterar os limites.
Os erros de visão nem sempre são causados pela câmera. Poeira, contaminação, armazenamento inadequado, chumbo torto, atração estática e manuseio inadequado podem alterar a forma como o componente fica no bolso ou aparece sob a lente. A produção de eletrônicos também deve controlar o risco eletrostático. A estrutura ANSI/ESD S20.20 da ESD Association é uma referência útil para a construção de um programa de controle de ESD em torno de dispositivos eletrônicos sensíveis.
Quando a rejeição de visão aumentar, verifique se o problema começou após a troca de material, manuseio do operador, remoção do gabinete seco, carregamento do alimentador ou mudança de ambiente. O futuro artigo do cluster sobre SMT erros de reconhecimento de visão: causas e soluções podem se aprofundar nas imagens da câmera, na estratégia de iluminação e no ajuste da biblioteca, mas a regra do pilar é clara: nunca trate a visão como uma página de configuração isolada.

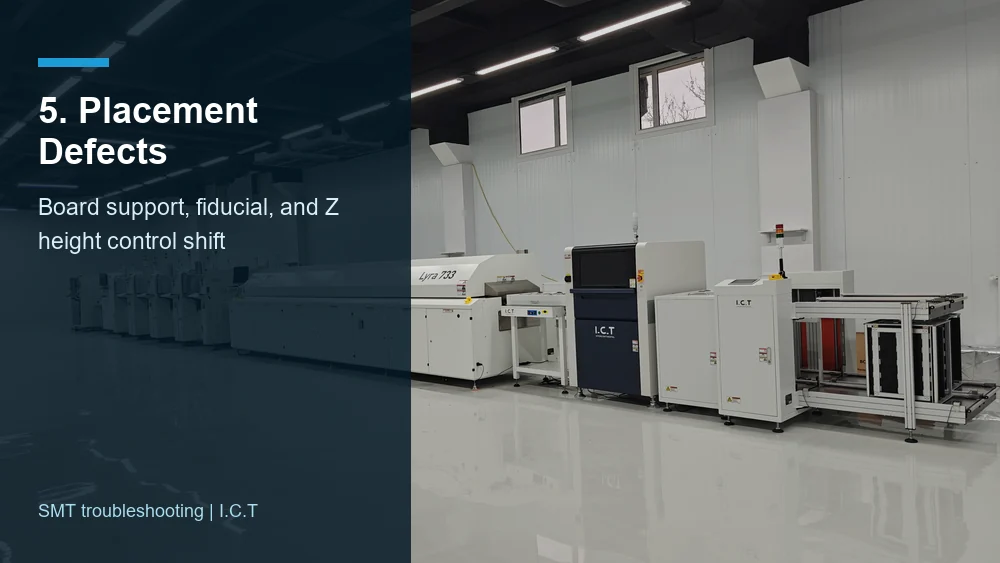

O defeito de posicionamento geralmente aparece como deslocamento, inclinação, tendência de exclusão, rotação incorreta, pressão de montagem insuficiente ou componente fora da área da almofada. Alguns são problemas de máquina de posicionamento, enquanto outros vêm de impressão de pasta de solda, suporte PCB, perfil de refluxo ou design de componentes. O caminho de solução de problemas deve conectar os dados de posicionamento com a inspeção posterior.
O movimento da placa é uma causa comum de desalinhamento de componentes durante a colocação em SMT posicionamento. Se o PCB for fino, grande, empenado, mal fixado ou com suporte insuficiente, o cabeçote de posicionamento pode empurrar a placa para baixo e criar deslocamento. O fraco reconhecimento fiducial também pode alterar todo o mapa de posicionamento. Antes de alterar as coordenadas dos componentes, verifique a largura do transportador, o status da fixação, a posição do pino de suporte, o nivelamento da placa, a limpeza fiducial e o suporte local do painel.
A pressão de colocação e a altura Z também devem ser revisadas. Muita força pode comprimir o componente até formar uma pasta, criar manchas ou deslocar pequenos cavacos do componente. Pouca força pode deixar um componente elevado e vulnerável ao movimento antes do refluxo. O valor correto depende da embalagem, do bico, do depósito de pasta, da condição da placa e da capacidade da máquina.
Nem todo defeito visto após AOI é causado pela máquina de colocação. Volume insuficiente de pasta de solda, entupimento do estêncil, contaminação da almofada, desequilíbrio térmico e perfil de refluxo podem produzir defeitos que parecem relacionados à colocação. Uma equipe disciplinada compara dados SPI, coordenadas de posicionamento, imagem AOI e resultado de refluxo. Se SPI mostrar uma colagem ruim antes da colocação, corrija a impressão primeiro. Se a imagem de posicionamento estiver correta, mas o componente se mover após o refluxo, verifique a colagem, o design da almofada, o perfil térmico e a geometria do componente.
É aqui que os defeitos comuns de posicionamento do SMT e como corrigi-los se tornam um tópico útil do artigo de suporte. O artigo principal deve orientar os leitores a pensar em toda a linha SMT, em vez de culpar uma máquina muito rapidamente.

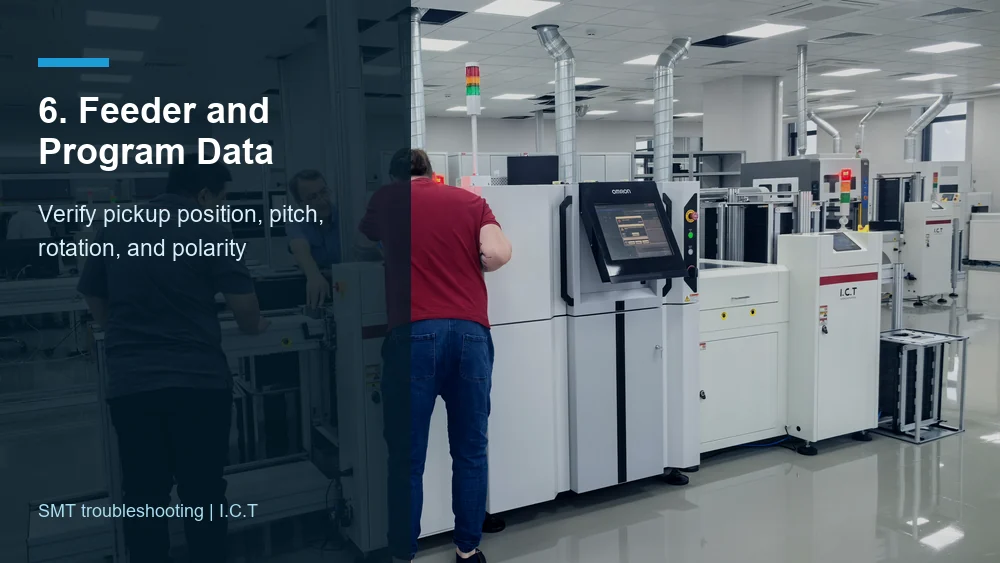

Os problemas do alimentador costumam ser simples, mas caros. Uma posição de coleta ligeiramente errada, engrenagem do alimentador desgastada, baixa tensão da fita, caminho da fita de cobertura danificado ou passo do alimentador incorreto podem criar rejeições repetidas, coleta perdida ou ângulo instável do componente. Como os erros do alimentador podem parecer erros de bocal ou de visão, o diagnóstico do alimentador deve ser sistemático.
Comece observando o ponto de apresentação do componente. O componente deve chegar centralizado, nivelado e estável no local de coleta. Se for deslocado dentro do compartimento da fita, levantado pela fita de cobertura, inclinado ou não totalmente indexado, o bico poderá coletar ar, tocar a borda do compartimento ou levantar o componente em ângulo. A calibração do alimentador, a guia da fita, a tensão da bobina, o ângulo de remoção da fita de cobertura e a configuração do passo devem ser verificados antes de alterar a tolerância de visão.
Para componentes passivos de passo fino ou pequenos, mesmo um pequeno erro de posição de coleta do alimentador pode criar uma grande perda de rendimento. O artigo futuro sobre solução de problemas de erros de posição de coleta do alimentador deve expandir isso para verificações práticas do alimentador, mas a regra principal é verificar a apresentação física antes de ajustar o software.
Erros de programa podem criar algumas das mais confusas soluções de erro de máquina porque a máquina pode fazer exatamente o que foi instruída a fazer. Rotação errada, atribuição errada do bico, altura errada da embalagem, ponto de coleta errado, slot do alimentador errado ou marca de polaridade errada podem criar defeitos enquanto o hardware estiver em boas condições.

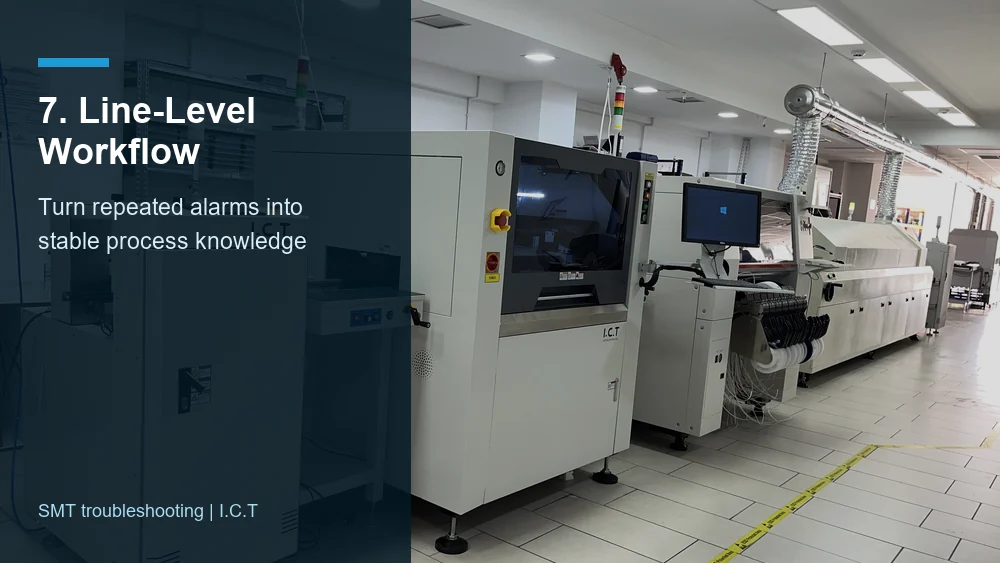

Uma linha SMT forte precisa de mais do que soluções rápidas. É necessário um fluxo de trabalho que transforme cada alarme repetido em melhor conhecimento do processo. Isto é especialmente importante para fabricantes que executam produção de alto mix, trocas frequentes ou produtos específicos do cliente. O objetivo não é apenas reiniciar a máquina; é para evitar que o mesmo problema retorne na próxima semana.
A ordem a seguir funciona bem para a maioria dos problemas de máquinas de posicionamento SMT:
Confirme o ponto exato da falha: coleta, transporte, visão, colocação ou inspeção.
Verifique se o erro segue o componente, alimentador, bico, cabeçote, posição PCB ou programa.
Revise o registro da máquina, a imagem rejeitada, o valor do vácuo, a posição do alimentador e o histórico dos bicos.
Inspecione a embalagem do material, a orientação dos componentes, o bolso da fita e cubra o caminho da fita.
Verifique a seleção do bico, limpeza, desgaste e linha de base do vácuo.
Revise a imagem da câmera, a iluminação, a biblioteca de pacotes e a tolerância de reconhecimento.
Verifique o suporte da placa, o reconhecimento fiducial, a condição da braçadeira e a pressão de colocação.
Confirme CAD, BOM, mesa alimentadora, polaridade, rotação e aprovação do primeiro artigo.
Faça uma alteração controlada e registre o resultado.
As fábricas que documentam os sintomas do defeito, a causa raiz, as ações corretivas e o plano de prevenção constroem um processo mais estável ao longo do tempo. Um banco de dados simples de problemas recorrentes de bicos, alimentadores, componentes e embalagens pode reduzir o tempo de inatividade durante trocas futuras. Também ajuda os novos operadores a aprenderem mais rapidamente.
I.C.T oferece suporte aos clientes com soluções completas de fabricação eletrônica e SMT, incluindo análise de demanda, planejamento de linha, equipamentos de produção, treinamento, suporte operacional, otimização de processos e ajuste. Com base no catálogo da empresa, I.C.T tem mais de 25 anos de experiência na fabricação de eletrônicos e já atendeu mais de 1.600 clientes em 72 países. Para clientes que constroem ou melhoram uma linha SMT completa, esse tipo de visão integrada é importante porque muitos problemas de posicionamento estão conectados às condições do processo upstream e downstream.

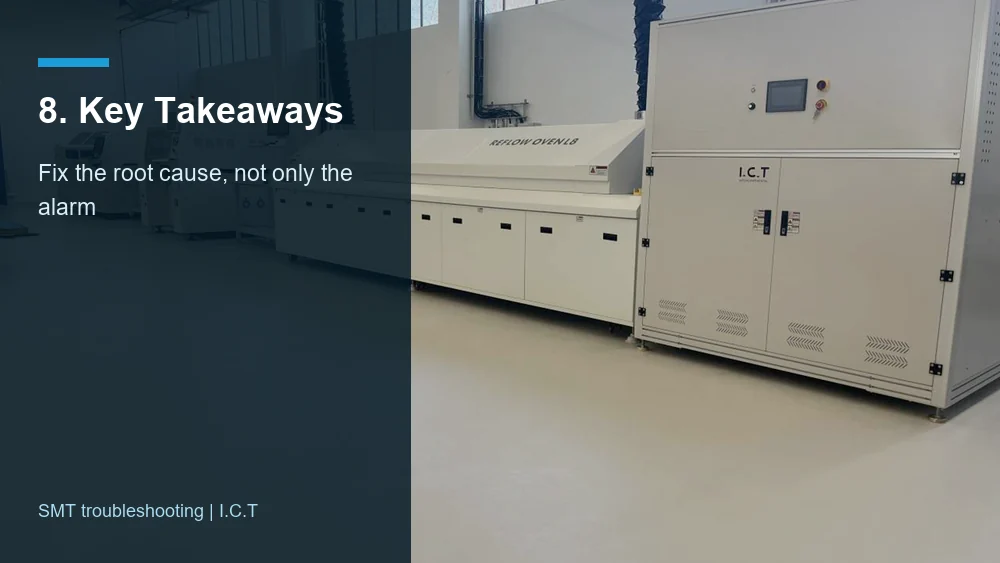

Comece com o verdadeiro ponto de falha antes de alterar as configurações.
Não amplie a tolerância de visão até que os dados do material, do alimentador, do bico e da biblioteca sejam verificados.
Use o valor do vácuo como um sinal de diagnóstico e não apenas como um alarme.
Inspecione a apresentação do alimentador antes de culpar o cabeçote de posicionamento.
Conecte o defeito de posicionamento com SPI, AOI, impressão de pasta de solda, suporte de placa e refluxo.
Use padrões e referências técnicas confiáveis para manter consistente o julgamento de qualidade.
Crie registros de solução de problemas para que cada defeito melhore o controle de processos futuros.
Para fabricantes que enfrentam problemas repetidos de rejeição, coleta, visão, alimentação ou estabilidade de posicionamento, o próximo passo mais valioso é uma revisão calma de todo o processo. Uma linha SMT bem planejada não apenas coloca o componente mais rapidamente; dá aos engenheiros a visibilidade para resolver problemas com confiança. I.C.T pode trabalhar com fabricantes de eletrônicos para revisar o layout da linha, a correspondência de equipamentos, o risco do processo e o suporte pós-venda para que a equipe de produção possa passar do reparo urgente para uma produção estável.
A maneira mais rápida e confiável é identificar o estágio exato onde ocorre a falha. Os engenheiros não devem começar alterando cegamente a tolerância de reconhecimento ou a altura de captação. Primeiro, verifique se o componente está faltando na coleta, caiu durante o movimento, foi rejeitado pela visão, foi extraviado no PCB ou foi encontrado com defeito após o refluxo. Cada estágio aponta para uma causa raiz diferente. Uma falha na coleta geralmente leva a verificações do alimentador, do bocal, do vácuo ou da apresentação da fita. Uma rejeição de visão leva à verificação da imagem da câmera, da iluminação, dos dados da embalagem e das condições dos componentes. Uma mudança de posicionamento leva a verificações de suporte da placa, fiducial, altura Z e condição de colagem. Este início estruturado economiza tempo porque evita ajustes aleatórios.
Uma bobina pode parecer correta para um operador, mas ainda assim falhar na inspeção da máquina. O componente pode ficar ligeiramente girado no bolso da fita, a fita de cobertura pode atrapalhar a captação, o corpo da embalagem pode ser diferente da biblioteca ou a marca de polaridade pode ser difícil de ser reconhecida pela câmera. O bocal também pode pegar o componente em um ponto ruim, fazendo com que a câmera de visão veja inclinação ou deslocamento. Os engenheiros devem comparar a imagem rejeitada da máquina com o desenho real do componente e uma amostra em boas condições. Se a máquina rejeitar apenas uma posição do alimentador, inspecione a calibração do alimentador e o movimento da fita. Se rejeitar a mesma peça em todas as posições, revise a biblioteca de pacotes, a iluminação de visão e a variação dos componentes.
Componentes perdidos, descartados ou invertidos geralmente são provenientes de captação instável. A fábrica deve verificar o tamanho do bico, desgaste do bico, contaminação, nível de vácuo, altura de coleta, posição do alimentador, condição do bolso da fita e superfície do componente. Para componentes com cavacos pequenos, um pequeno deslocamento de pickup pode fazer com que a peça se levante em um ângulo. Para componentes maiores, um bico muito pequeno pode não reter área de superfície suficiente. Para componentes irregulares, o ponto de captação pode precisar se mover para um centro de gravidade estável. O melhor método é comparar os dados de erro por bico, alimentador e tipo de componente. Se um bico estiver sempre envolvido, substitua-o ou limpe-o. Se um alimentador estiver sempre envolvido, recalibre-o. Se sempre houver um pacote envolvido, verifique os dados do pacote e o manuseio do material.
As configurações de visão podem resolver alguns problemas de reconhecimento, mas não devem ser usadas para ocultar problemas mecânicos ou materiais. Se a imagem da câmera não estiver nítida, a iluminação, a limpeza da lente e a calibração deverão ser revisadas. Se a imagem estiver nítida, mas a máquina rejeitar um bom componente, a biblioteca de pacotes ou a tolerância poderão precisar de ajustes. No entanto, se o componente chegar inclinado, contaminado, danificado ou descentralizado devido a problemas no alimentador ou na coleta, a alteração das configurações de visão apenas tratará o sintoma. Uma boa solução de problemas verifica primeiro a condição física e depois ajusta os parâmetros de reconhecimento com base na variação real do componente e nos requisitos de qualidade.
O suporte profissional é valioso quando o mesmo erro retorna após verificações básicas, quando várias máquinas apresentam defeitos relacionados, quando a introdução de um novo produto cria um rendimento instável ou quando a equipe não consegue separar a falha da máquina da falha do processo. Um fornecedor com experiência em linha completa pode revisar a correspondência de equipamentos, configuração do alimentador, estratégia de bicos, dados do programa, impressão de pasta de solda, suporte de placa, refluxo, inspeção e treinamento do operador em conjunto. Esta visão mais ampla é especialmente útil para fábricas que estão construindo uma nova linha SMT ou atualizando a capacidade de produção. Em vez de resolver um alarme de cada vez, o fabricante pode melhorar a estrutura do processo por trás do alarme.
