| Máquina automática avançada PCB AOI AI-5146W
A I.C.T AI-5146W é uma máquina de inspeção aoi on-line de última geração projetada para inspeção em ambos os lados após a soldagem THT. Ele usa câmeras coloridas de alta precisão e algoritmos CNN para capturar e processar imagens da placa em tempo real, avaliando defeitos de forma inteligente, como peças erradas, componentes ausentes ou polaridade reversa. Esta máquina de inspeção óptica automatizada aumenta a eficiência da produção ao abranger as linhas sem alterações, oferecendo rápida localização de defeitos e controle sobre a linha de produção. Com recursos como programação remota e relatórios de dados MES, garante dados rastreáveis e poucos alarmes falsos. Ideal para fábricas SMT, esta máquina de inspeção óptica aoi suporta vários tamanhos e espessuras PCB, tornando-a uma ferramenta confiável para garantia de qualidade na fabricação de eletrônicos.
| Recurso

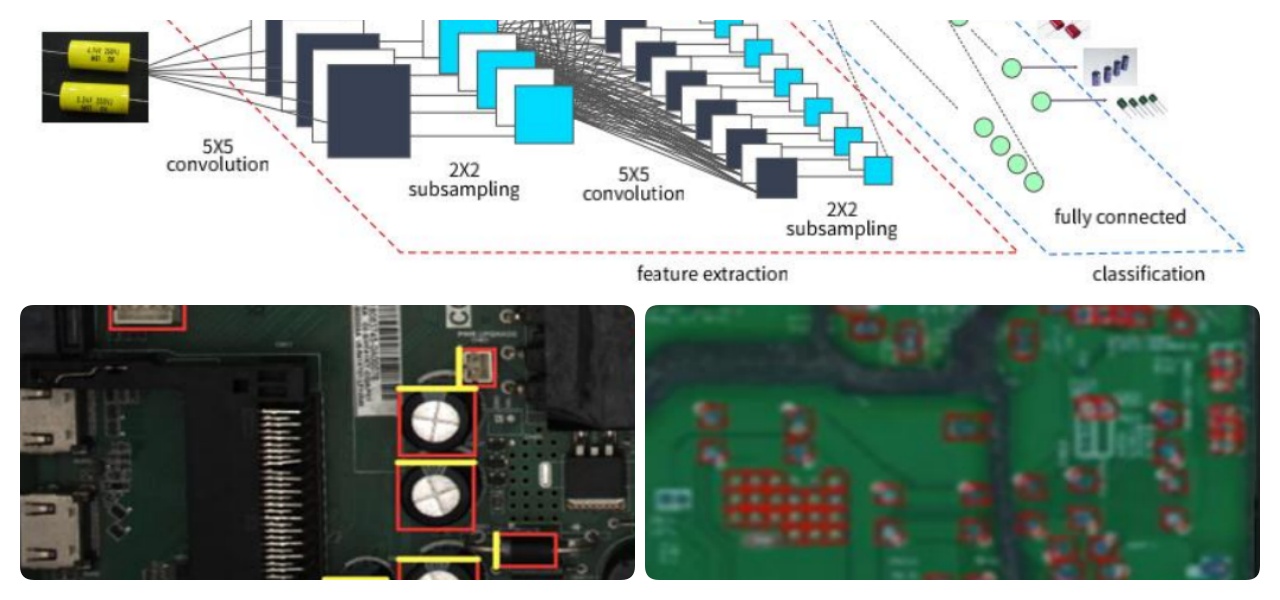

Algoritmo de aprendizagem profunda
A máquina PCB Aoi automática AI-5146W emprega aprendizado profundo por meio da CNN para otimizar big data e permitir programação minimalista inteligente. Ele identifica automaticamente componentes e juntas de solda com um clique, resolvendo problemas de longos tempos de programação e altos alarmes falsos comuns em métodos tradicionais. Treinado em vastos conjuntos de dados, ele distingue com precisão as placas NG das OK, mesmo com formatos variados de juntas de solda. Isso reduz inspeções erradas e melhora a generalização para diversos cenários, como lidar com saliências de componentes ou furos na solda sem interferência.
Procedimentos de inspeção flexíveis
Esta máquina de inspeção óptica automatizada oferece programação flexível, permitindo ajustes online ou offline sem interromper a produção. Ele verifica de forma inteligente resistores de anel colorido, capacitores, diodos e soquetes. A programação leva apenas 10 a 20 minutos, com trocas rápidas chamando arquivos existentes. Alarmes sonoros solicitam números de itens, dispositivos ou tipos errados, garantindo operações tranquilas. Tempos curtos de depuração de 10 a 15 minutos tornam-no fácil de usar para os operadores.
Forte capacidade de inspeção
Suportando inspeções de múltiplas placas, placas mistas e materiais mistos, a máquina de inspeção online aoi lida com rotações em vários ângulos e posições. Inclui salto de marca ruim, aumentando a versatilidade para diversas necessidades de produção sem comprometer a velocidade ou a precisão.
| Especificação
| Modelo | I.C.T DIP On-line Dual side AOI AI-5146W (Após THT Soldagem) | I.C.T DIP On-line Dual side AOI AI-5146WL (Após THT Soldagem) |
| FOV | 52,6*44mm |
| Resolução | 21,5um |
| Câmera | 5 milhões |
| Velocidade de inspeção | 0,23 seg/FOV |
| PCB Altura | Parte superior: 75 mm, parte inferior: 75 mm |
| PCB espessura | 0,3 ~ 6,0 mm |
| PCB Borda | 3,0 mm |
| PCB Deformação | ±3,0 mm |
| PCB Peso | Máx.: 10Kg |
| Transportador SMT altura | 750 e 900 ± 20 mm |
| Com ajuste | Manual e Automático |
| Transportador SMT Direção | L~R ou R~L |
| Poder | AC220 50/60Hz,5A |
| Potência nominal | 520W |
| Comunicação | Smema |
| Peso | 890kg | 100Kg |
| Dimensão | L1050*W1335*H1650mm | L1050*W1535*H1650mm |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.

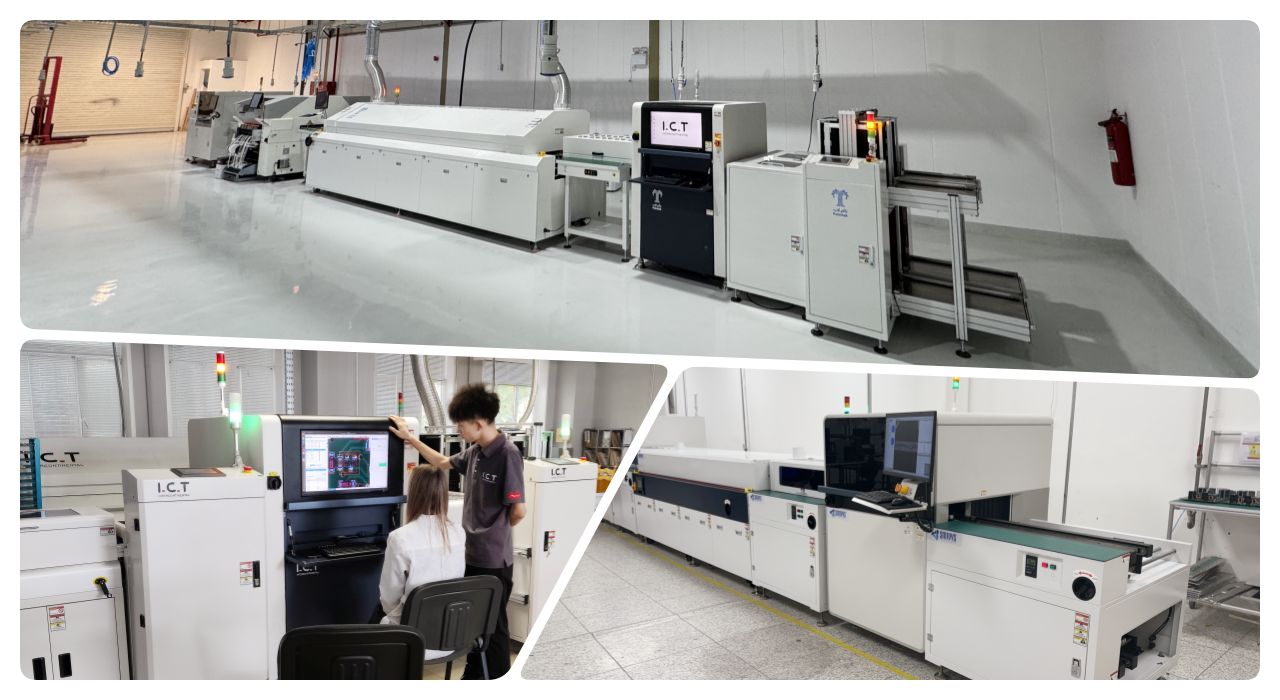

| Lista de equipamentos de linha DIP
Nossa linha de produção DIP oferece ferramentas avançadas para montagem PCB eficiente e precisa. A linha DIP totalmente automatizada inclui uma linha de inserção DIP para posicionamento preciso dos componentes, um carregador de ondas para entrada suave PCB, um descarregador de ondas para saída segura e uma linha de montagem para verificações finais. Esta linha de produção DIP PCB de alta qualidade garante operação estável, inserção THT confiável e montagem econômica, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade para tarefas completas.
| Vídeo de sucesso do cliente
Em nosso vídeo em destaque, apresentamos cinco modelos AOI avançados, incluindo AI-4026, AI-4540, AI-5146W, destacando seus recursos de programação eficientes. O vídeo demonstra programação de uma tecla para configuração rápida, transmissão de parâmetros para aplicar configurações entre componentes, detecção automática de estruturas de solda em ponte, programação de cópia de painel para placas replicadas e planejamento de caminho inteligente para otimizar rotas de inspeção. Este exemplo do mundo real da linha SMT de um cliente no México ilustra como a máquina PCB Aoi automática AI-5146W se integra perfeitamente, reduzindo o tempo de configuração em até 50% e melhorando a precisão da detecção de defeitos. Os engenheiros no local fornecem serviço prático, garantindo instalação e treinamento tranquilos, o que ajudou o cliente a obter maior produtividade e menos alarmes falsos em seu processo de produção.
| Serviço e treinamento
I.C.T fornece serviço e treinamento abrangentes para maximizar o desempenho da sua máquina PCB Aoi automática. Nossa equipe global oferece instalação, depuração remota e manutenção no local, garantindo tempo de inatividade mínimo. Os programas de treinamento abrangem operação, programação e solução de problemas, adaptados às suas necessidades. Com gerenciamento centralizado, apoiamos julgamentos um-para-muitos e respostas rápidas, ajudando você a otimizar a produção. Nossa abordagem de parceria de longo prazo inclui atualizações regulares e suporte técnico, construindo confiança e eficiência para sua fábrica.
| Avaliações de clientes
Nossos clientes elogiam os engenheiros da I.C.T por sua experiência e rápida solução de problemas durante as instalações. Eles adoram o desempenho confiável da máquina PCB Aoi automática, observando sua precisão e facilidade de uso. Muitos destacam nossa embalagem segura e envio rápido que evitam danos. Além disso, os clientes apreciam as nossas respostas rápidas às dúvidas, garantindo operações tranquilas e um forte suporte contínuo.
| Nossa Certificação
I.C.T possui certificações importantes como CE, RoHS, ISO9001 e várias patentes, refletindo nosso compromisso com qualidade e segurança. Isso garante que nossa máquina PCB Aoi automática atenda aos padrões globais de conformidade e confiabilidade ambiental. Nossas tecnologias patenteadas em inspeção de IA aprimoram a inovação, enquanto a ISO9001 garante processos de fabricação consistentes, dando aos clientes confiança na durabilidade e desempenho do produto.
| Sobre I.C.T e nossa fábrica
I.C.T é um fabricante líder de eletrônicos com P&D e produção interna, empregando mais de 89 funcionários em uma instalação de 12.000 m². Crescemos rapidamente desde 2012, atendendo mais de 1.600 clientes em 72 países. Nossas fábricas apresentam procedimentos de teste rigorosos e sistemas robustos de gerenciamento de qualidade, garantindo que cada máquina PCB Aoi automática atenda a altos padrões. Com 20 engenheiros e 8 filiais, fornecemos soluções globais desde a análise de demanda até a otimização.
