I.C.T-400
I.C.T
PCB Laser Marking
| Quantidade: | |
|---|---|
| Solução confiável de marcação a laser de fibra para linhas SMT modernas

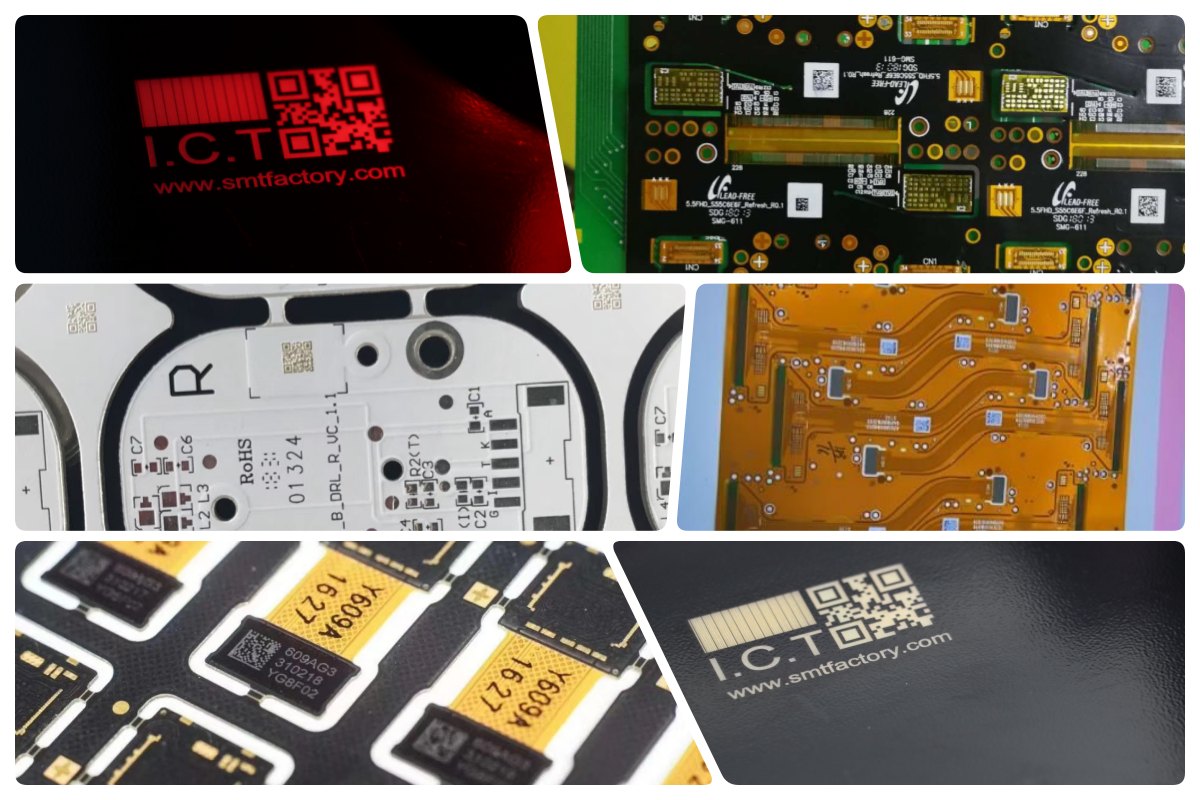

Na atual montagem eletrônica de rápida evolução, a máquina de marcação a laser de fibra se destaca como uma escolha inteligente para adicionar códigos permanentes, texto e gráficos a PCBs. Com modelos dimensionados para PCBs até 510×460 mm, atinge precisão de ±0,05 mm e velocidades abaixo de 7.000 mm/s. Os clientes escolhem lasers de fibra, CO₂, UV ou verdes, dependendo do tipo de placa – FR4, metais, plásticos ou revestimentos sensíveis. A lógica anti-reimpressão integrada evita marcas duplicadas, enquanto a verificação automática de código salva dados e sinaliza problemas instantaneamente. A vinculação perfeita do MES extrai informações do lote e coloca os resultados on-line novamente. Não são necessárias tintas, rótulos ou solventes, o que significa menos desperdício e tempo de inatividade. As fábricas ganham rastreabilidade durável que se mantém durante refluxo, limpeza e testes. Esta variante da máquina de marcação a laser Co2 UV se encaixa perfeitamente em linhas de alto volume, aumentando o controle de qualidade e a conformidade sem diminuir a produção.
| Recurso

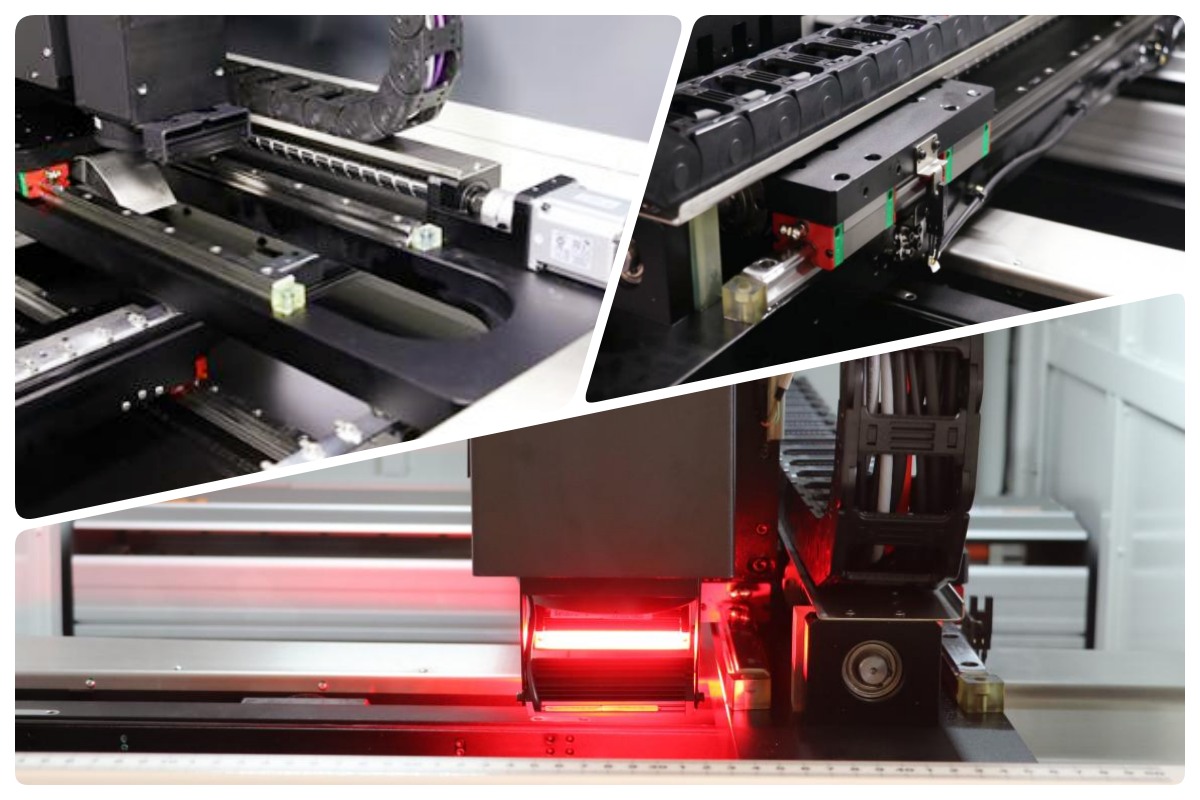

Sistema de direção avançado
O sistema de acionamento usa uma suspensão de ponte em arco com parafusos de esferas para serviços pesados e guias lineares de marcas confiáveis como TBI e HIWIN. Dois servo motores separados de alta precisão controlam os eixos X e Y de forma independente para um movimento suave e preciso. Correntes flexíveis de tanques fechados e perfis de proteção mantêm tudo funcionando sem interrupção. Um design especial de cobertura contra poeira reduz o tempo de limpeza e a frequência de reparo. Esta estrutura sólida suporta uso pesado em fábricas movimentadas, mantendo o posicionamento exato e a manutenção simples ao longo de muitos anos de operação.
Sistema de marcação confiável
Selecione o melhor laser – UV, verde, fibra ou CO₂ – para atender exatamente ao seu material e requisitos PCB. Todos os lasers oferecem saída de comprimento de onda estável, longa vida útil e foco preciso. A distância focal vem pré-calibrada de fábrica, portanto nenhum ajuste manual é necessário; o eixo Z se move automaticamente. Sistemas de resfriamento adequados mantêm cada tipo de laser funcionando com desempenho máximo. Diferentes formatos e opções de vigas lidam com superfícies complexas e tolerâncias restritas. Essa configuração garante marcas consistentes e de alta qualidade em todas as placas, mesmo em produção de alto volume.
Sistema de Transporte Eficiente
Um mecanismo de inversão integrado lida com PCBs de dupla face em uma passagem, quando necessário. Os trilhos-guia segmentados usam correias à prova de ESD para evitar danos estáticos durante o movimento. Correias síncronas de alta resistência permitem velocidade ajustável para equilíbrio perfeito da linha. Dispositivos de tensão especiais mantêm as correias sempre apertadas e alinhadas. Os parafusos esféricos e os eixos rígidos ajustam a largura do trilho uniformemente, mantendo o paralelismo da frente para trás. Os batentes do cilindro com ajuste fino proporcionam um posicionamento preciso da placa. Este projeto de transporte move PCBs de forma segura e confiável através do processo de marcação.

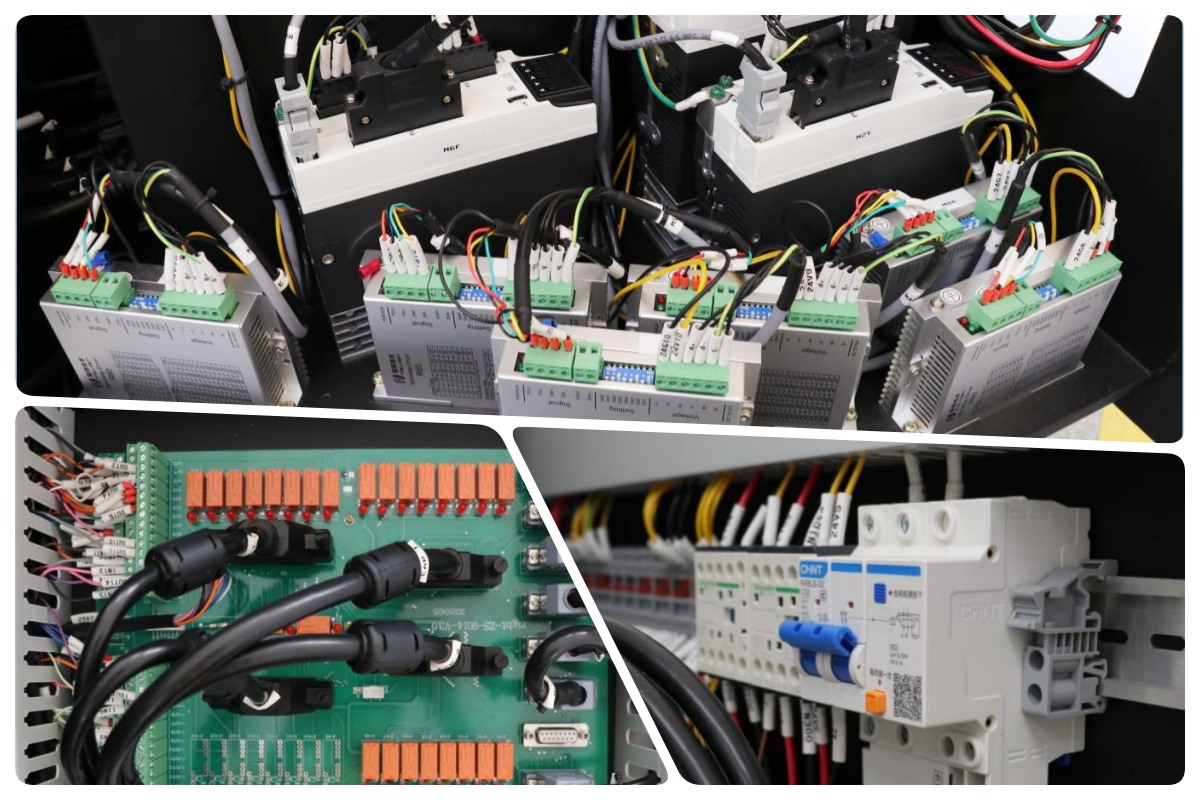

Sistema de controle estável
O layout de controle segue uma fiação limpa e padronizada para inspeção rápida e reparos fáceis. Servomotores e drives de alta precisão proporcionam desempenho estável e repetível. O resfriamento inteligente por convecção de ar evita o superaquecimento durante longos percursos. Nossa placa de controle integrada interna funciona de maneira confiável com o mínimo de solução de problemas. Um interruptor de proteção contra vazamento separado adiciona segurança extra e atende aos padrões internacionais CE e UL. Essa engenharia cuidadosa mantém a máquina confiável em ambientes exigentes 24 horas por dia, 7 dias por semana SMT.

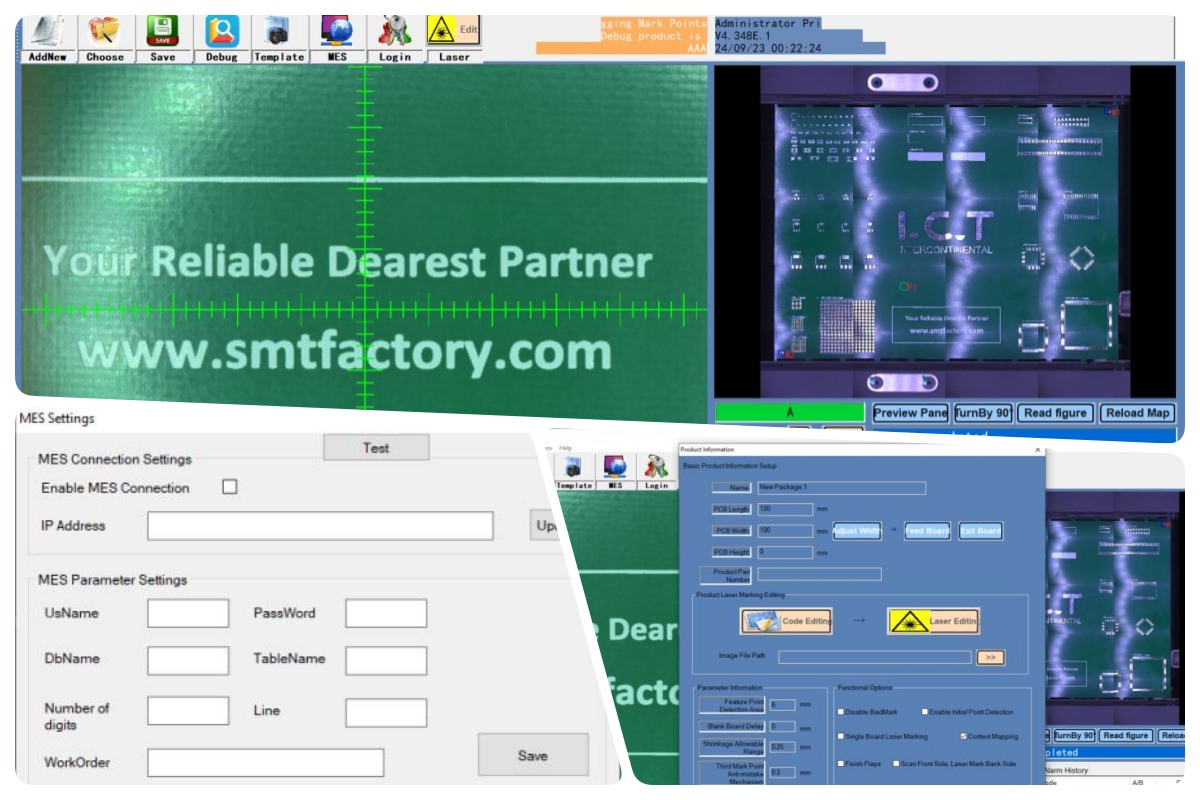

Sistema de operação fácil de usar
O software apresenta uma interface clara e passo a passo que novos operadores aprendem rapidamente. Ele é executado em um sistema Windows genuíno e armazena vários programas de trabalho para troca rápida de produtos. A digitalização full-frame exibe layouts diretamente na tela para uma programação simples. A configuração da câmera coaxial elimina etapas extras de calibração. As portas de protocolo MES padrão permitem fácil conexão aos sistemas de fábrica, com opções personalizadas disponíveis. Este design prático reduz o tempo de treino e aumenta a eficiência diária.
| Especificação
| Parâmetro | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| Max PCB tamanho | 380 × 380 milímetros | 510 × 450 milímetros | 510 × 400 milímetros | 510 × 460 milímetros |
| Faixa de marcação | 280 × 380 milímetros | 460 × 450 milímetros | 430 × 400 milímetros | 510 × 460 milímetros |
| PCB Função de inversão | Sim (flipper integrado) | Sim (flipper integrado) | Não | Não |
| Dimensão da Máquina | 835 × 1488 × 1566 milímetros | 974 × 1528 × 1616 milímetros | 1054 × 1568 × 1523 milímetros | 1054 × 1470 × 1523 milímetros |
| Peso da máquina | 700kg | 800kg | 750kg | 800kg |
| Precisão de marcação | ±0,05 mm (igual para todos) | ±0,05 mm (igual para todos) | ±0,05 mm (igual para todos) | ±0,05 mm (igual para todos) |
| PCB espessura | 0,5–5 mm (igual para todos) | 0,5–5 mm (igual para todos) | 0,5–5 mm (igual para todos) | 0,5–5 mm (igual para todos) |
| Velocidade de marcação | <7000 mm/s (igual para todos) | <7000 mm/s (igual para todos) | <7000 mm/s (igual para todos) | <7000 mm/s (igual para todos) |
| Tipos de laser suportados | UV, Verde, Fibra, CO₂ (igual para todos) | UV, Verde, Fibra, CO₂ (igual para todos) | UV, Verde, Fibra, CO₂ (igual para todos) | UV, Verde, Fibra, CO₂ (igual para todos) |
| PCB Altura de segurança | Parte superior <25 mm, parte inferior <20 mm (igual para todos) | Parte superior <25 mm, parte inferior <20 mm (igual para todos) | Parte superior <25 mm, parte inferior <20 mm (igual para todos) | Parte superior <25 mm, parte inferior <20 mm (igual para todos) |
Como escolher o Laser:
Laser UV (355nm) : Melhor para PCBs sensíveis ao calor, máscara de solda FR4, circuitos flexíveis. Marcação a frio, dano mínimo, alto contraste.
Laser verde (532nm) : Ideal para plásticos, pastilhas de silício, cerâmica, revestimentos reflexivos. Excelente absorção, marcas ultrafinas, baixo impacto térmico.
Laser de fibra (1064nm) : Perfeito para metais, vestígios de cobre/alumínio, PCBs metálicos. Marcas profundas, permanentes, rápidas e de alto contraste.
Laser CO₂ (10600 nm) : Adequado para FR4 padrão, máscara de solda e revestimentos orgânicos. Estável, bom contraste e econômico para placas rígidas.
| Solução integrada de linha de produção SMT
A I.C.T constrói confiáveis e de alto desempenho linhas de produção PCBA para indústrias como eletrônica automotiva, dispositivos médicos e produtos de consumo. Cada linha começa limpa com carregamento PCB , aplica pasta de solda precisa usando impressoras automáticas e inspeção SPI, coloca os componentes com precisão com montadores de alta velocidade e forma juntas fortes em fornos de refluxo multizona . O AOI avançado detecta defeitos precocemente, os transportadores PCB mantêm o fluxo suave e seguro, os limpadores PCBA removem resíduos para melhor confiabilidade e o armazenamento automático da pasta de solda com aquecimento garante qualidade consistente da pasta. Essa configuração integrada oferece alto rendimento, baixas taxas de defeitos, custos reduzidos e produção estável. I.C.T fornece suporte completo desde o projeto até a operação, ajudando as fábricas a alcançar uma produção SMT eficiente e rastreável.
| Caso de projeto do cliente
I.C.T concluiu a instalação completa no exterior e o teste de aceitação de fábrica (FAT) para duas linhas SMT completas em um grande fabricante norte-americano de instrumentos de beleza. Ambas as linhas passaram pela aceitação final da produção sem problemas. Cada linha apresentava nossa máquina de marcação a laser de fibra para rastreabilidade permanente, além de impressora SMT com SPI, montador de alta velocidade Panasonic, forno de refluxo multizona Heller, inspeção avançada AOI, transportadores PCB confiáveis, sistema de limpeza completo PCBA e armazenamento automático de pasta de solda com recuperação de temperatura. Nossos engenheiros cuidaram da configuração no local, do treinamento do operador e do ajuste do processo. O cliente agora opera linhas estáveis e de alto rendimento, produzindo dispositivos de alta qualidade com excelente eficiência e rastreabilidade total.
| Serviço global e suporte de treinamento
I.C.T fornece assistência técnica ponta a ponta, começando com instalação profissional e comissionamento de máquinas em suas instalações. Engenheiros experientes oferecem treinamento prático ao operador, abrangendo programação, operação diária, manutenção básica e solução de problemas comuns. Otimizamos processos para atender às suas metas de produção específicas. O suporte contínuo inclui diagnóstico remoto rápido, visitas ao local quando necessário e disponibilidade de peças de reposição. Este pacote completo de serviços garante inicialização rápida, tempo máximo de atividade da máquina e desempenho de longo prazo com o qual você pode contar em sua operação SMT.
| Experiência do cliente e benefícios operacionais
Os clientes frequentemente elogiam nossos engenheiros por seu profundo conhecimento, explicações claras e resposta rápida a quaisquer perguntas durante a instalação e o treinamento. Eles elogiam a máquina de marcação a laser de fibra pela qualidade de marcação consistente, operação confiável e integração de linha perfeita. Muitos destacam a embalagem segura e profissional que protege perfeitamente o equipamento durante o transporte de longa distância. A resolução rápida de problemas técnicos cria uma forte confiança. No geral, os clientes valorizam o desempenho confiável e o suporte dedicado que os ajuda a manter altos padrões de produção.
| Normas, Controle e Disciplina de Produção
Os equipamentos I.C.T possuem certificações internacionais importantes que comprovam segurança, confiabilidade e responsabilidade ambiental. Isso inclui a marcação CE para segurança elétrica, conformidade com RoHS para substâncias perigosas restritas e certificação ISO9001 para nosso sistema de gestão de qualidade. Também possuímos diversas patentes que abrangem marcação a laser inovadora e designs SMT. Essas credenciais confirmam que cada máquina atende aos padrões globais e oferece desempenho confiável e ecológico em ambientes de fabricação profissional.
| Sobre I.C.T Empresa e Fábrica
I.C.T possui seu próprio centro de P&D e uma moderna fábrica de produção em Dongguan, China, cobrindo 12.000 metros quadrados com uma equipe dedicada de 89 funcionários, incluindo 20 engenheiros experientes. Desde 2012, a empresa cresceu rapidamente e agora atende mais de 1.600 clientes em 72 países em todo o mundo. Nossa fábrica segue procedimentos rigorosos de inspeção em todas as etapas, apoiados por um sistema completo de gestão de qualidade. Fornecemos soluções SMT completas — desde o planejamento inicial e entrega de equipamentos até treinamento e otimização contínua — ajudando as fábricas a iniciar, expandir ou melhorar as linhas de produção com confiança.
