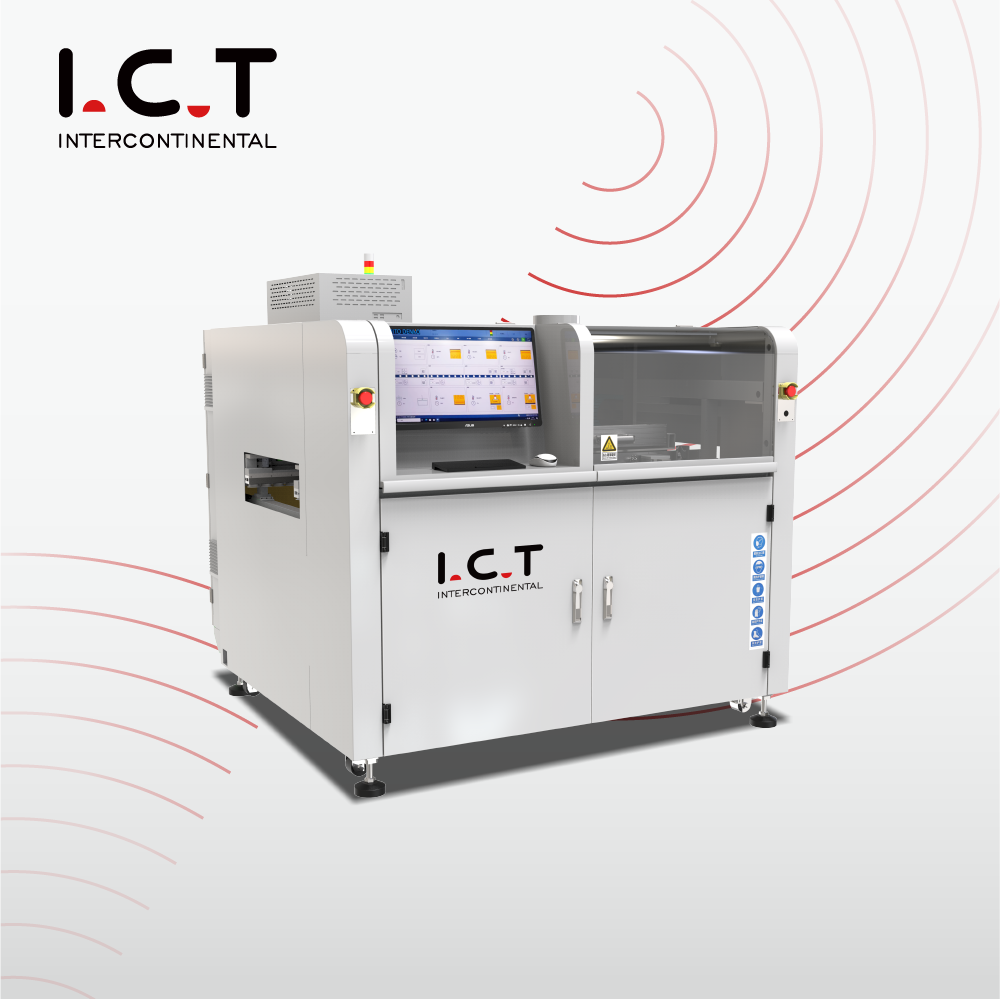

| Máquina de solda de onda seletiva on-line
Totalmente projetada e produzida em Dongguan, a I.C.T Máquina de solda por onda seletiva on-line é o verdadeiro sistema de solda seletiva construído para fábricas de alto volume e alta mistura SMT que se recusam a comprometer a qualidade pela velocidade. O PCB desliza continuamente em um transportador de precisão enquanto o pórtico ultraleve de alumínio fundido - acionado por servos Panasonic e trilhos lineares - leva fluxo e solda exatamente aos pinos. O aquecimento com nitrogênio em linha cria filés cheios e brilhantes com praticamente nenhum desperdício. Os operadores controlam todos os detalhes – trajetórias, temperaturas, volume de pulverização, altura das ondas – em uma grande tela sensível ao toque do Windows e salvam inúmeros programas para trocas instantâneas. Calibração automática de onda, CCD ativo, válvula de jato alemã e pote de titânio transformam esta máquina de solda por onda seletiva on-line em um centro de lucro 24 horas por dia, 7 dias por semana.
| Lista de equipamentos de linha DIP
A válvula de jato alemã de alta frequência dispara micropontos de fluxo com baixo teor de sólidos (<10%) repetíveis até 0,02 mm. O tanque pressurizado e o medidor de vazão digital mantêm a pressão sólida mesmo quando o tanque está quase vazio. Os resíduos caem em uma bandeja de extração rápida. A pneumática SMC japonesa e os medidores frontais facilitam as verificações diárias. Uma bomba automática nunca deixa cair o fornecimento. Este módulo de fluxo ativa cada bloco perfeitamente na máquina de solda por onda seletiva on-line.
IR inferior totalmente ajustável é padrão; ar quente superior ou IR extra opcional. O layout de grade aberta e o isolamento espesso de alta temperatura espalham o calor uniformemente por toda a placa. Aquecedores premium e motores plug-in funcionam silenciosamente e sem ferramentas durante anos. As placas saem perfeitamente ativadas e sem tensões, prontas para juntas perfeitas no Sistema de Solda Seletiva.
A bomba eletromagnética alemã e o potenciômetro de titânio produzem uma mini onda ultraestável que nunca flutua. Defina o fluxo de N2, a temperatura da solda, a altura da onda e a calibração automática diretamente na tela sensível ao toque. O nitrogênio em linha fornece filetes com brilho espelhado e quase nenhuma escória. O laser verifica a altura, os bicos são autolimpantes e 900 horas de vídeo são armazenadas para rastreabilidade. Este é o núcleo à prova de balas de cada máquina de solda por onda seletiva on-line.
O transportador de três seções compatível com SMEMA e os grampos laterais/superiores pneumáticos mantêm placas de até 20 kg imóveis durante a soldagem. Trilhos robustos e servos de alta precisão movem-se suavemente na velocidade da linha. Montagens grossas ou de dupla face são transparentes com facilidade. Construído para trabalhos ininterruptos de alto volume em qualquer sistema de soldagem seletiva.
PLC com certificação CE, fiação Cat-6 e conectividade MES completa proporcionam resposta extremamente rápida e confiabilidade total. Assistentes guiados, edições baseadas em imagens, detecção automática de bicos e menus multilíngues reduzem o treinamento em horas. O diagnóstico remoto mantém a máquina de solda por onda seletiva on-line funcionando 24 horas por dia.
Grande tela sensível ao toque colorida, guias passo a passo, visualização CCD ao vivo com um toque e alertas de voz tornam o funcionamento da máquina extremamente simples. Alterne instantaneamente entre inglês, chinês, japonês ou russo. Luzes de torre personalizadas e atualizações de Wi-Fi mantêm todos informados sem sair da linha.
| Especificação
| Máquina de solda de onda seletiva on-line | ||||
| Modelo | I.C.TSS540 | I.C.TSS550 | I.C.TSS550P1 | I.C.T SS550P2 |
| Modular on-line | Spray + Pré-aquecimento e Soldagem | Spray + Pré-aquecimento + Soldagem | Spray + Pré-aquecimento + Solda + Solda | Spray + Pré-aquecimento + Solda + Solda+ Solda |
| Sistema de solda | ||||
| Quantidade de bicos | 1 | 1 | 2 | 3 |
| Quantidade de pote de solda | 1 conjunto | 1 conjunto | 2 conjuntos | 3 conjuntos |
| Pote Duplo (Opção) | N / D | Opção | Opção | Opção |
| Potência do pote de solda | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistema de Fluxo | ||||
| Tanque de armazenamento de fluxo | 1L | 1L | 2L | 2L |
| Suporte de fluxo | Alarme de fluxo, automático | |||
| Pulverizar o bico | Válvula de jato da Alemanha (pulverização pontual e de linha) 1 conjunto | |||
| Tamanho do bico de pulverização | 130um (opção 180um, 210um) | |||
| Velocidade de pulverização | 0 ~ 20mm/s | |||
| Velocidade de movimento do bico de pulverização | 0 ~ 400mm/s | |||
| Sistema de pré -aquecimento | ||||
| Modo de pré -aquecimento | Ar quente e ir | Ar quente e ir | Ar quente e ir | Ar quente e ir |
| Área de pré -aquecimento | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de pré-aquecimento | Ar quente superior: 2, IR inferior: 1 | |||
| Potência de pré-aquecimento inferior | Máx.12kw | |||
| Potência de pré-aquecimento superior | Máx.6kw | |||
| Tempo de aquecimento | Aprox.15min (configuração 150℃) | |||
| Modo de controle | PC+CLP | |||
| Sistema de transporte | ||||
| PCB Tamanho (com acessório) | 120*60~500*500mm | |||
| PCB Substituição | On-line | |||
| PCB Liberação superior | 120mm | |||
| Altura de transporte | 900 ± 20mm | |||
| Largura de transporte | 60 ~ 500mm | |||
| Dimensão: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Peso | Aproximadamente: 800kg | Aproximadamente: 1200kg | Aproximadamente: 1300kg | Aproximadamente: 1500kg |
| Lista de equipamentos de linha DIP
Complete sua máquina de solda por onda seletiva on-line com a linha DIP totalmente automática I.C.T - o parceiro perfeito para produção de THT de alta mistura. A configuração pronta para uso inclui uma máquina de inserção DIP de alta velocidade para posicionamento preciso de componentes, um carregador de onda compatível com SMEMA que alimenta as placas suavemente no sistema de soldagem seletiva, um descarregador de onda suave que captura PCBs acabados sem estresse e um transportador de montagem protegido para inspeção final e retoque. Tudo é modular, com certificação CE e construído internamente para oferecer confiabilidade sólida e trocas extremamente rápidas. Com armazéns globais de peças de reposição e suporte no local em 72 países, o I.C.T mantém todo o seu processo completo funcionando com eficiência máxima e custo mínimo – desde a inserção até a soldagem seletiva.
| Finalidade do nome do produto | na linha DIP |
|---|---|
Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
| Inline pós-onda AOI | Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. |
| Vídeo de sucesso do cliente
No início de 2025, um importante fornecedor vietnamita de marcas de câmeras chegou para a aceitação final de sua nova máquina de solda por onda seletiva on-line. Nossos engenheiros carregaram suas placas de produção reais, executaram ciclos de velocidade total enquanto o cliente observava juntas THT perfeitas se formando ao vivo no CCD e, em seguida, treinaram sua equipe por dois dias em programação, manutenção diária e solução de problemas. Eles saíram 100% prontos para atingir o volume no dia em que a caixa chegou – outro exemplo da verdadeira parceria global de I.C.T.
| Serviço Profissional e Treinamento
Desde integração de linha e comissionamento até suporte vitalício e atualizações, oferecemos cobertura para você em todo o mundo. Vinte engenheiros seniores e equipes locais em 72 países oferecem treinamento presencial ou remoto sempre que você precisar. Armazéns de peças de reposição em três continentes e linhas diretas reais 24 horas por dia, 7 dias por semana, mantêm seu sistema de soldagem seletiva em plena atividade por décadas.
| Elogios do cliente
Os clientes continuam nos dizendo que nossos engenheiros são pacientes, perspicazes e realmente se preocupam com seu sucesso. Eles adoram a precisão exata do fluxo, a onda estável e a rapidez com que a máquina de solda por onda seletiva on-line se paga com rendimentos mais altos e zero retrabalho. As caixas de exportação chegam perfeitas e os consertos remotos no mesmo dia transformaram os compradores de primeira viagem em parceiros para toda a vida em todo o mundo.
| Certificações da Indústria
Cada máquina de solda por onda seletiva on-line possui certificação de segurança CE, conformidade com RoHS, sistema de qualidade ISO9001 e várias patentes em válvulas de jato, bombas e calibração de laser. Essas marcas de confiança global provam que você está obtendo tecnologia segura, ecológica e comprovada em campo, na qual pode confiar em qualquer lugar.
| Sobre I.C.T Empresa e Fábrica
Desde 2012, crescemos e nos tornamos um campus de última geração com 12.000 m², com 89 membros de equipe, 20 engenheiros dedicados e 8 filiais globais. Tudo – pesquisa e desenvolvimento, fabricação, montagem e testes de burn-in – acontece internamente. Atendemos mais de 1.600 fábricas em 72 países com soluções completas SMT e THT, e cada máquina de solda por onda seletiva on-line é apoiada por inspeção rigorosa e sistemas de qualidade comprovados.
