| Máquina de solda por onda sem chumbo Smt - Máquina de solda por onda profissional
I.C.T A máquina de solda por onda sem chumbo Smt série W é a máquina de solda por imersão para SMT linhas de produção DIP. Esta máquina de solda smt usa bico de precisão Kuroda japonês para revestimento de fluxo preciso, zonas de aquecimento horizontais totalmente independentes para controle de temperatura estável e design de economia de energia que mantém a potência normal em apenas 7kW. A proteção opcional de nitrogênio atende aos padrões de alta qualidade sem chumbo. Amplamente aplicada em eletrônicos automotivos, medidores inteligentes e produtos de consumo, esta máquina de solda por onda sem chumbo Smt oferece excelente desempenho para linhas DIP SMT modernas.
| Recurso
O bocal Kuroda japonês com área de atomização ajustável e filtro em pirâmide fornece camada de fluxo uniforme e de baixo consumo em cada ciclo. O medidor de vazão digital e o tanque de pressão estável reduzem o uso de fluxo pela metade e mantêm a câmara limpa - uma grande vantagem para a máquina de solda por onda sem chumbo Smt na produção contínua de THT.
A proteção independente de terceiros contra superaquecimento e o controle de malha fechada PLC+PID fornecem múltiplas camadas de segurança. O monitoramento em tempo real e a parada de emergência instantânea protegem os operadores e equipamentos durante a operação 24 horas da máquina de solda por onda DIP.
Zonas de aquecimento horizontais independentes com caminho de ar quente fechado e placas retificadoras garantem uma temperatura perfeitamente uniforme em toda a placa. O aquecimento leva apenas cerca de 15 minutos e a potência normal permanece em 7kW – o aquecimento mais econômico entre máquinas de solda por ondas semelhantes.
| Lista de equipamentos de linha DIP
| Modelo | W4 | W3 | W2 |
| Dimensão:(mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Peso (kg) | Aprox.1500kg | Aprox.1200kg | Aprox.790kg |
| Fonte de energia | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Poder de inicialização | 32 kW | 24 kW | 16 kW |
| Poder de Operação | 12 kW | 9 kW | 7 kW |
| Sistema de controle | Plc | ||
| Sistema de pulverização | |||
| Método de transmissão | Motor de passo | ||
| Pressão de pulverização | 0,25Mpa--0,4Mpa | ||
| fluxo de luxo | 10--100ml/min | ||
| Diâmetro de exaustão | Φ200mm | ||
| Capacidade de exaustão | 25m3/min | ||
| Sistema de pré -aquecimento | |||
| Modo de pré -aquecimento | Ar quente | ||
| Modo de controle | PID + SSR | ||
| Zona de pré-aquecimento | 4 | 3 | 2 |
| Comprimento de pré-aquecimento | 1800 mm | 1600mm | 1200mm |
| Temperatura de pré-aquecimento. | (Temperatura ambiente)-250°C | ||
| Tempo de aquecimento (min) | Aprox.15min (configuração 150°C) | ||
| Transportador SMT Sistema | |||
| PCB Tamanho: CxL (mm) | Mínimo:80x60mm; Máx.: 400x300mm | ||
| Transportador SMT velocidade | 0-2000(mm/min) | ||
| Transportador SMT altura | 750+/-20 (mm) | ||
| Dedo | Garra de gancho duplo (padrão) | ||
| Transportador SMT controle de largura | Manualmente | ||
| Transportador SMT Ângulo | 4 ~ 7 graus | ||
| Sistema de Solda | |||
| Estilo pote de solda | Acionamento mecânico do motor | ||
| Material do pote de solda | Titânio Total (FT Padrão) | ||
| Temperatura do pote de solda | 300 ° C. | ||
| Capacidade do pote de solda | 350kg sem chumbo | 300kg sem chumbo | 250kg sem chumbo |
| Outro | |||
| Sistema de limpeza de dedos | Escovar | ||
| Lista de equipamentos de linha DIP

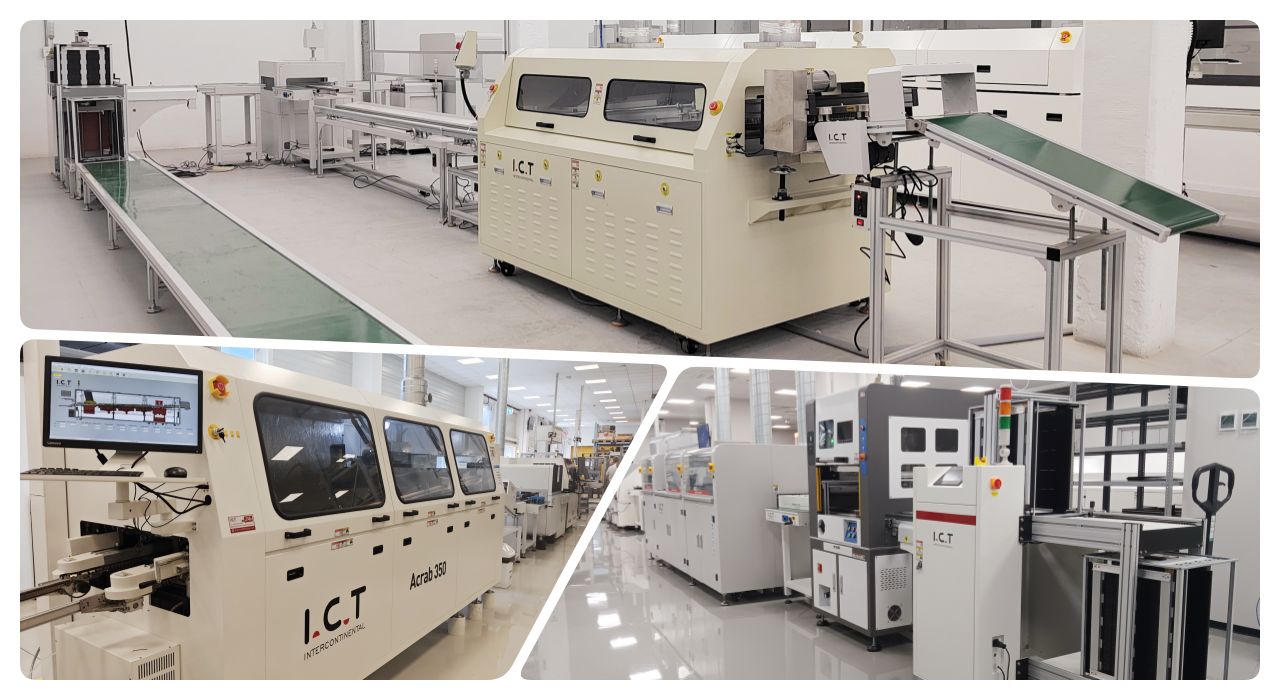

Nossa linha de produção DIP oferece ferramentas avançadas para montagem PCB eficiente e precisa. A linha DIP totalmente automatizada inclui uma linha de inserção DIP para posicionamento preciso dos componentes, um carregador de ondas para entrada suave PCB, um descarregador de ondas para saída segura e uma linha de montagem para verificações finais. Esta linha de produção DIP PCB de alta qualidade garante operação estável, inserção THT confiável e montagem econômica, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade para tarefas completas.
| Finalidade do nome do produto | na linha DIP |
|---|---|
Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Verifica a qualidade da solda interna e defeitos ocultos nos componentes THT. | |
Testa o desempenho elétrico e a conectividade do PCB montado. | |
Transporta suavemente através da linha DIP para montagem e inspeção eficientes. |
| Vídeo de sucesso do cliente

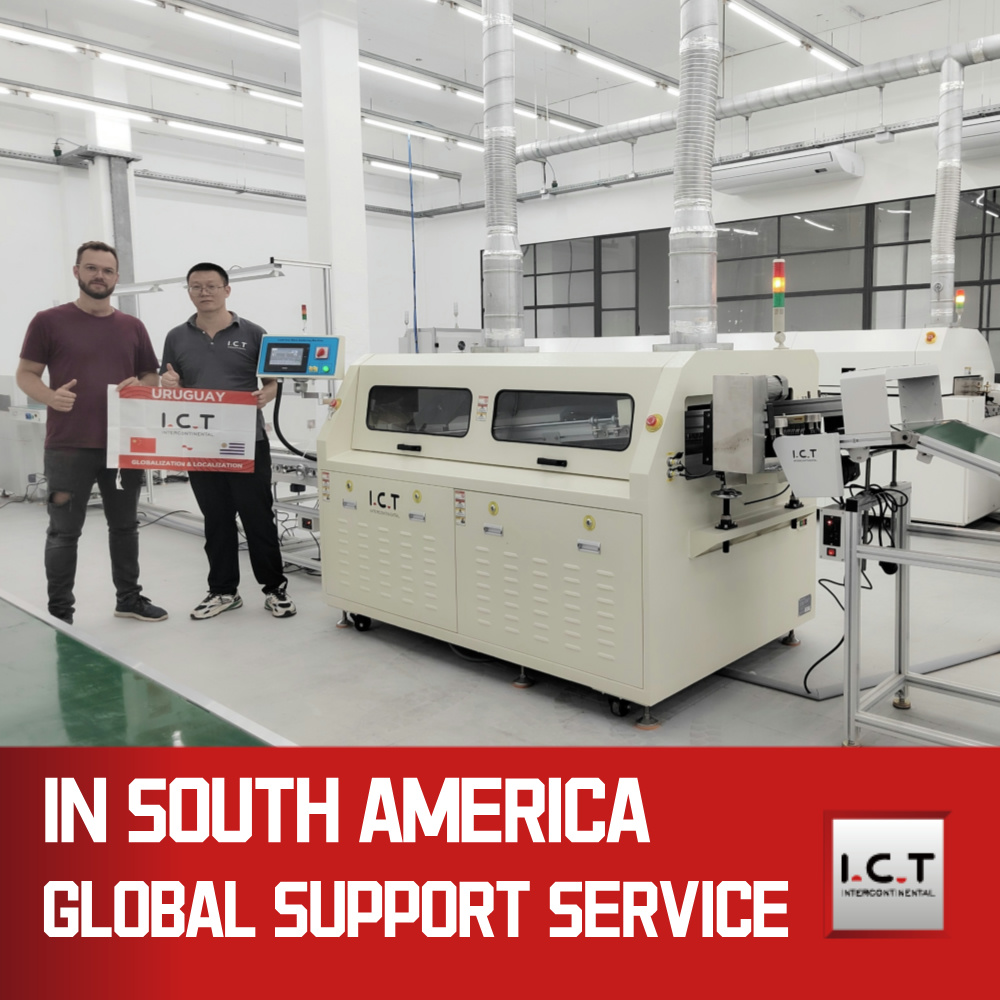

Uma fábrica de medidores inteligentes no Uruguai precisava de uma máquina de solda smt confiável para lidar com placas complexas com grandes componentes em sua linha DIP. Fornecemos a máquina de solda por onda sem chumbo Smt série W e enviamos engenheiros para instalação e treinamento completos. A máquina iniciou a produção total com apenas 7 kW, com zero defeitos e juntas perfeitas. O cliente filmou a máquina de solda por imersão funcionando perfeitamente e compartilhou como ela melhorou drasticamente sua produção diária. Este projeto se tornou modelo para muitos fabricantes de eletrônicos da região.
| Serviços especializados e treinamento
I.C.T trata cada máquina de solda por onda sem chumbo Smt como o início de uma cooperação de longo prazo. Fornecemos consultoria gratuita sobre layout de fábrica, ajuste de processos no local, cursos de treinamento no idioma local, atualizações vitalícias de software e peças de reposição de 8 armazéns globais – garantindo que sua linha DIP SMT atinja eficiência máxima com risco mínimo.
| Elogios do cliente
Fábricas em todo o mundo elogiam nossa máquina de solda por onda sem chumbo Smt por sua operação diária sólida, consumo de eletricidade extremamente baixo e resultados de soldagem perfeitos em placas complexas. Eles mencionam especialmente as caixas de madeira para exportação que chegam intactas após um longo transporte, o suporte remoto instantâneo da sede e a facilidade com que a máquina funciona com o equipamento DIP SMT existente.
| Certificações de Qualidade
Cada máquina de solda por onda sem chumbo I.C.T Smt possui certificações CE, CCC, UL, RoHS e ISO9001, além de várias patentes em sistemas de fluxo e aquecimento com economia de energia - dando aos clientes total confiança na conformidade global e excelência técnica.
| Sobre I.C.T Empresa e Fábrica
I.C.T – Seu parceiro confiável e querido Desde 2012, I.C.T vem construindo uma plataforma global de valor cruzado para fabricação de eletrônicos com um parque industrial de 12.000㎡ em Dongguan e 8 centros de serviços no exterior. 89 funcionários, incluindo 20 engenheiros seniores e um capital registrado de US$ 30 milhões, nos permitem dominar cada detalhe, desde o projeto até a entrega. Atendendo a mais de 1.600 clientes em 72 países com valores de 'Integridade, Simples, Aberto, Coordenação, Compartilhamento', oferecemos a máquina de onda de solda mais confiável e soluções DIP SMT completas em todo o mundo.
