PCB Laser Marking
| Quantidade: | |
|---|---|
| Marcação sólida PCB com tecnologia laser

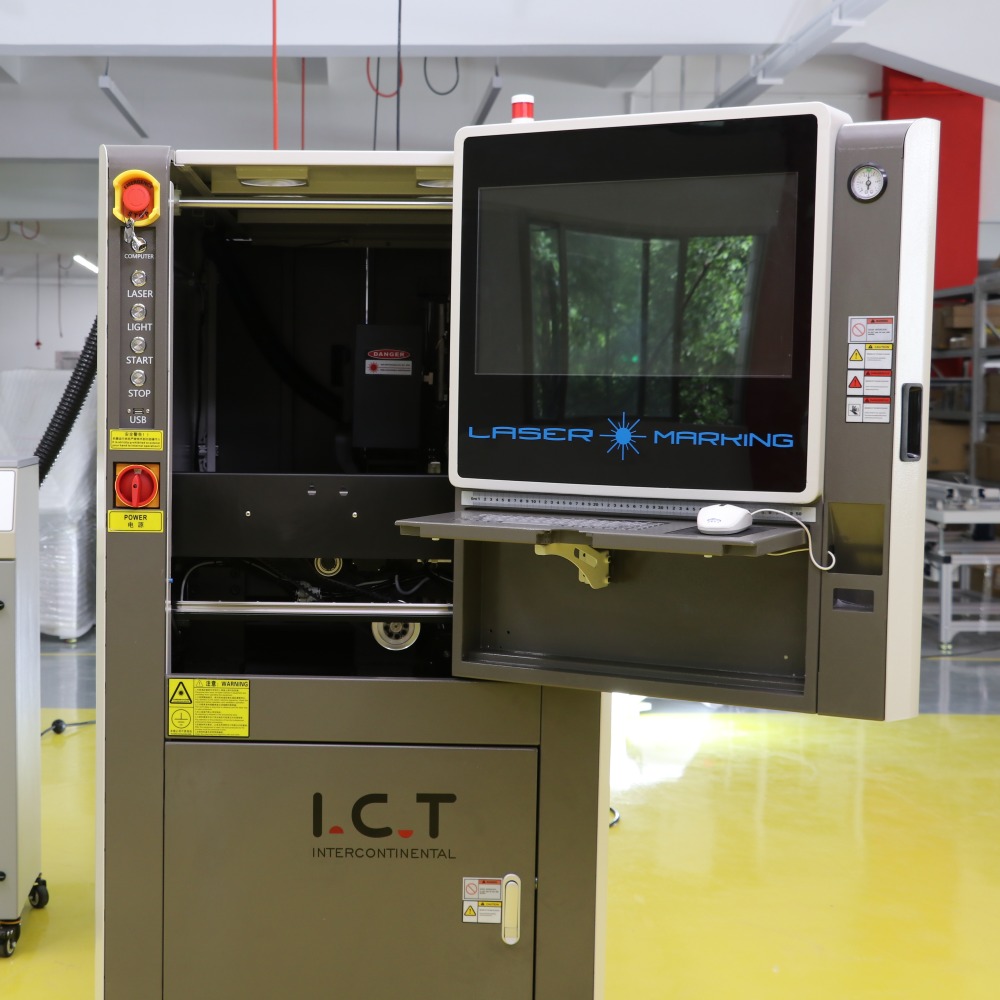

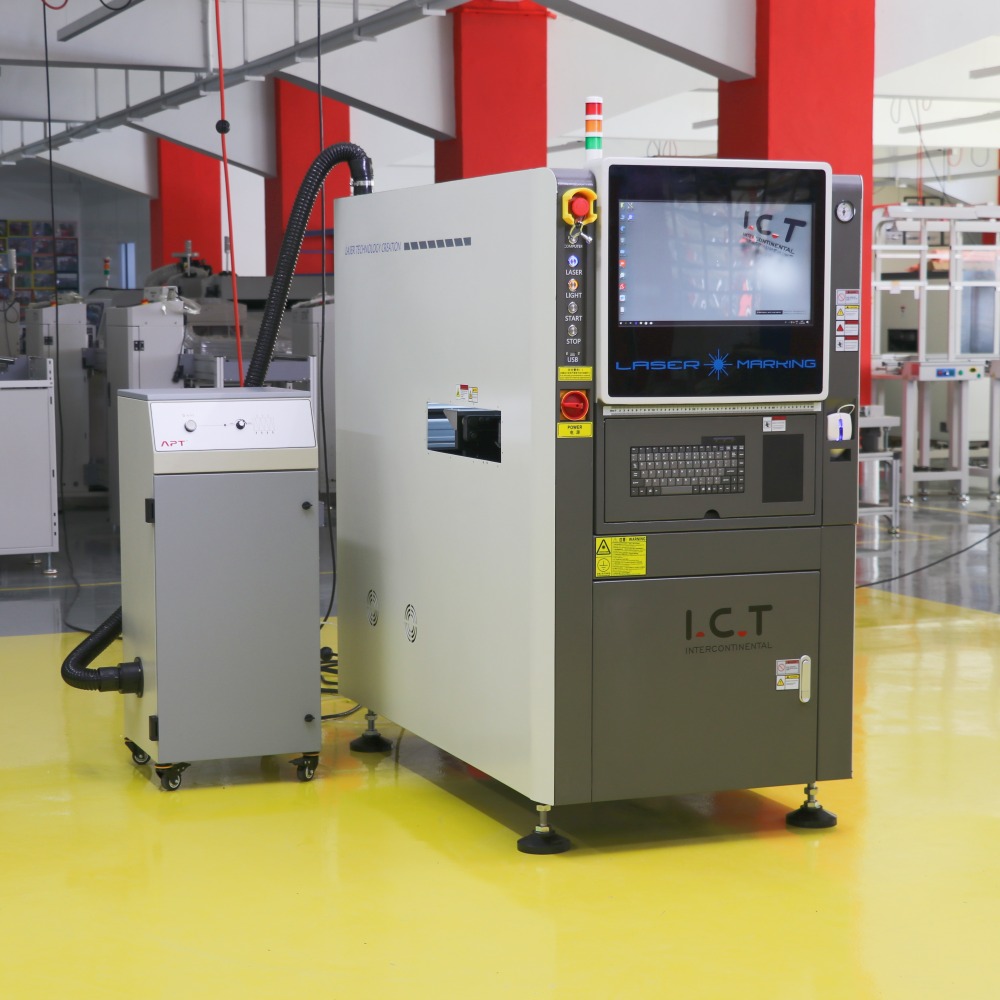

Esta máquina de impressão de canecas a laser marca PCB permanentemente com códigos de barras, códigos QR, texto ou padrões no mundo da eletrônica. Construído para linhas SMT, ele se conecta facilmente e envia dados para sistemas MES em tempo real. Quatro modelos cobrem tamanhos de placas de até 510 por 460 mm, mantendo uma precisão precisa de ±0,05 mm. Escolha lasers UV, verdes, de fibra ou CO₂ dependendo do material que você utiliza: FR4, metais, plásticos ou revestimentos sensíveis. A opção de máquina de marcação a laser de fibra de 30 watts oferece resultados fortes e duradouros em metais e vestígios. Sem tinta, sem etiquetas, sem reimpressões por engano. Ele reduz custos, mantém a loja mais limpa e atende regras rígidas para rastreamento de produtos em manufaturas movimentadas.
| Recurso
Sistema de condução construído para durar
A máquina fica em uma estrutura de ponte em arco com parafusos de esferas e guias pesadas de fabricantes confiáveis como TBI e HIWIN. Dois servo motores separados operam os eixos X e Y por conta própria, proporcionando movimentos constantes e exatos em toda a área de trabalho. As correntes do tanque fechado dobram sem prender e os perfis extras mantêm o movimento uniforme. Uma simples tampa contra poeira bloqueia a areia e reduz a frequência com que você precisa limpar ou consertar as coisas. Os trabalhadores em fábricas que trabalham duro contam com essa configuração dia após dia – ela mantém a posição correta e exige pouco em troca durante longos turnos.
Sistema de marcação confiável
Escolha o seu laser – UV, verde, fibra ou CO₂ – para se adequar às placas que você fabrica. Cada tipo mantém um feixe constante, dura muitos anos e foca com nitidez. A fábrica define o ponto focal antes do envio, portanto, nenhum ajuste é necessário; o eixo Z levanta sozinho. O resfriamento combina com qualquer laser que você escolher, mantendo-o fresco sob carga. Formas de feixe extras lidam com superfícies estranhas ou pontos apertados. Dia após dia, este sistema coloca marcas limpas e legíveis em cada PCB sem falhas, mesmo quando a linha funciona a toda velocidade.
Transporte cuidadoso através da máquina
Um flip integrado transforma placas frente e verso sem etapas extras quando você precisa. Os trilhos vêm em seções com correias ESD que impedem que a estática danifique as peças. Correias síncronas fortes permitem definir a velocidade ideal para a linha. A tensão permanece uniforme com ajustadores especiais, para que as correias nunca escorreguem ou se desgastem de forma irregular. Os parafusos esféricos e os eixos sólidos alargam ou estreitam os trilhos juntos, mantendo tudo reto da frente para trás. O cilindro para no ajuste fino onde as placas param. Este caminho se move suavemente e com segurança, sem congestionamentos, sem arranhões.
Configuração de controle simples
Tudo dentro é organizado de forma limpa com fiação transparente, para que as verificações e reparos sejam rápidos. Servomotores e drives de alta qualidade mantêm o movimento suave e repetem sempre a mesma maneira. O ar flui para resfriar as peças naturalmente durante longos percursos. Nossa própria placa de controle funciona de forma constante, com poucos problemas e fácil manutenção. Um interruptor de segurança separado é acionado se a energia falhar, atendendo às regras CE e UL em todo o mundo. Nas fábricas reais, isso mantém a máquina funcionando sem surpresas ou longas paradas.
Controles Simples do Operador
A tela mostra etapas simples que novas pessoas aprendem rapidamente. Ele usa o Windows real e contém muitos arquivos de trabalho, portanto, a troca de produtos leva pouco tempo. A digitalização preenche todo o quadro e mostra o layout ali mesmo para facilitar a configuração. A câmera fica coaxial – não há necessidade de trabalho de alinhamento separado. As portas padrão são conectadas ao MES e as personalizadas se adaptam a sistemas especiais. Os operadores gastam menos tempo aprendendo e mais tempo executando pranchas, mantendo a linha em movimento estável.
| Especificação
| Parâmetro | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| Max PCB tamanho | 380 × 380 milímetros | 510 × 450 milímetros | 510 × 400 milímetros | 510 × 460 milímetros |
| Faixa de marcação | 280 × 380 milímetros | 460 × 450 milímetros | 430 × 400 milímetros | 510 × 460 milímetros |
| PCB Função de inversão | Sim (flipper integrado) | Sim (flipper integrado) | Não | Não |
| Dimensão da Máquina | 835 × 1488 × 1566 milímetros | 974 × 1528 × 1616 milímetros | 1054 × 1568 × 1523 milímetros | 1054 × 1470 × 1523 milímetros |
| Peso da máquina | 700kg | 800kg | 750kg | 800kg |
| Precisão de marcação | ±0,05 mm (igual para todos) | ±0,05 mm (igual para todos) | ±0,05 mm (igual para todos) | ±0,05 mm (igual para todos) |
| PCB espessura | 0,5–5 mm (igual para todos) | 0,5–5 mm (igual para todos) | 0,5–5 mm (igual para todos) | 0,5–5 mm (igual para todos) |
| Velocidade de marcação | <7000 mm/s (igual para todos) | <7000 mm/s (igual para todos) | <7000 mm/s (igual para todos) | <7000 mm/s (igual para todos) |
| Tipos de laser suportados | UV, Verde, Fibra, CO₂ (igual para todos) | UV, Verde, Fibra, CO₂ (igual para todos) | UV, Verde, Fibra, CO₂ (igual para todos) | UV, Verde, Fibra, CO₂ (igual para todos) |
| PCB Altura de segurança | Parte superior <25 mm, parte inferior <20 mm (igual para todos) | Parte superior <25 mm, parte inferior <20 mm (igual para todos) | Parte superior <25 mm, parte inferior <20 mm (igual para todos) | Parte superior <25 mm, parte inferior <20 mm (igual para todos) |
Como escolher o Laser:
Laser UV (355nm) : Melhor para PCBs sensíveis ao calor, máscara de solda FR4, circuitos flexíveis. Marcação a frio, dano mínimo, alto contraste.
Laser verde (532nm) : Ideal para plásticos, pastilhas de silício, cerâmica, revestimentos reflexivos. Excelente absorção, marcas ultrafinas, baixo impacto térmico.
Laser de fibra (1064nm) : Perfeito para metais, vestígios de cobre/alumínio, PCBs metálicos. Marcas profundas, permanentes, rápidas e de alto contraste.
Laser CO₂ (10600 nm) : Adequado para FR4 padrão, máscara de solda e revestimentos orgânicos. Estável, bom contraste e econômico para placas rígidas.
| Configuração completa da linha SMT para produção real
I.C.T reúne linhas PCBA completas que trabalham duro em fábricas automotivas, médicas e de eletrônicos de uso diário. As placas entram limpas através de carregadores Magezine , obtêm pasta exata de impressoras automáticas verificadas por SPI, pegam componentes de posicionadores SMT em alta velocidade , soldam sólida em fornos Heller com zonas de calor uniformes. AOI detecta falhas precocemente, os transportadores carregam as placas sem problemas, os produtos de limpeza removem o fluxo restante para juntas mais fortes e as caixas de pasta automáticas retêm e aquecem o material da maneira certa. A máquina de impressão de canecas a laser inicia a cadeia com rastreamento claro. Toda essa configuração aumenta a produção, elimina defeitos, reduz custos e funciona de maneira confiável com I.C.T por trás dela.
| Caso de projeto do cliente
I.C.T enviou engenheiros ao exterior para instalar e testar duas linhas completas de SMT em um fabricante norte-americano de dispositivos de beleza. Ambos foram aprovados na fábrica e iniciaram a produção limpa. Cada linha operava nossa máquina de marcação a laser de fibra de 30 watts para códigos permanentes, além de impressora SMT e SPI, montador Panasonic, refluxo Heller, verificador AOI, transportadores PCB, limpador PCBA e aquecedor automático de pasta de solda. Nossa equipe configurou máquinas, treinou operadores, ajustou processos e permaneceu até que tudo corresse bem. Agora o cliente constrói unidades estáveis e de alta qualidade com rastreamento completo e sem atrasos.
| Serviço global e suporte de treinamento
I.C.T cuida de todo o trabalho: instalação em sua fábrica, verificações de inicialização e treinamento prático para sua equipe. Os engenheiros mostram como executar programas, corrigir pequenos problemas, limpar diariamente e manter alto o tempo de atividade. Ajustamos as configurações para se adequarem aos seus quadros e objetivos. Após a inicialização, ligações ou visitas rápidas resolvem os problemas rapidamente e as peças permanecem prontas. Esse suporte faz com que as linhas funcionem imediatamente e as mantém fortes durante anos em produção difícil.
| Experiência do cliente e benefícios operacionais
As pessoas falam sobre nossos engenheiros: experientes, pacientes e rápidos para consertar as coisas durante a configuração e o treinamento. Eles gostam de como a máquina marca de forma limpa e estável e ajusta as linhas sem problemas. O envio vem bem embalado e chega seguro após longas viagens. Quando surgem perguntas, as respostas chegam rapidamente e funcionam. Os clientes confiam no equipamento e na ajuda por trás dele para manter sua produção sólida e dentro do prazo.
| Normas, Controle e Disciplina de Produção
Nossas máquinas possuem CE para uso elétrico seguro, RoHS para limitar materiais nocivos e ISO9001 para controle de qualidade constante. Várias patentes cobrem projetos inteligentes em trabalho a laser e manuseio de SMT. Essas marcas mostram ao mundo que construímos ferramentas seguras, de funcionamento limpo e confiáveis que atendem às regras em todos os lugares.
| Sobre I.C.T Empresa e Fábrica
I.C.T administra sua própria oficina de projeto e construção em Dongguan, China – 12.000 metros quadrados, 89 pessoas trabalhando, 20 engenheiros na equipe. Iniciado em 2012, cresceu rapidamente e hoje atende mais de 1.600 clientes em 72 países. Cada máquina passa por verificações cuidadosas desde as peças até o teste final, respaldadas por um sistema de qualidade completo. Planejamos fábricas inteiras, fornecemos equipamentos, treinamos equipes e ajustamos linhas para que os clientes comecem fortes e cresçam de forma constante.
