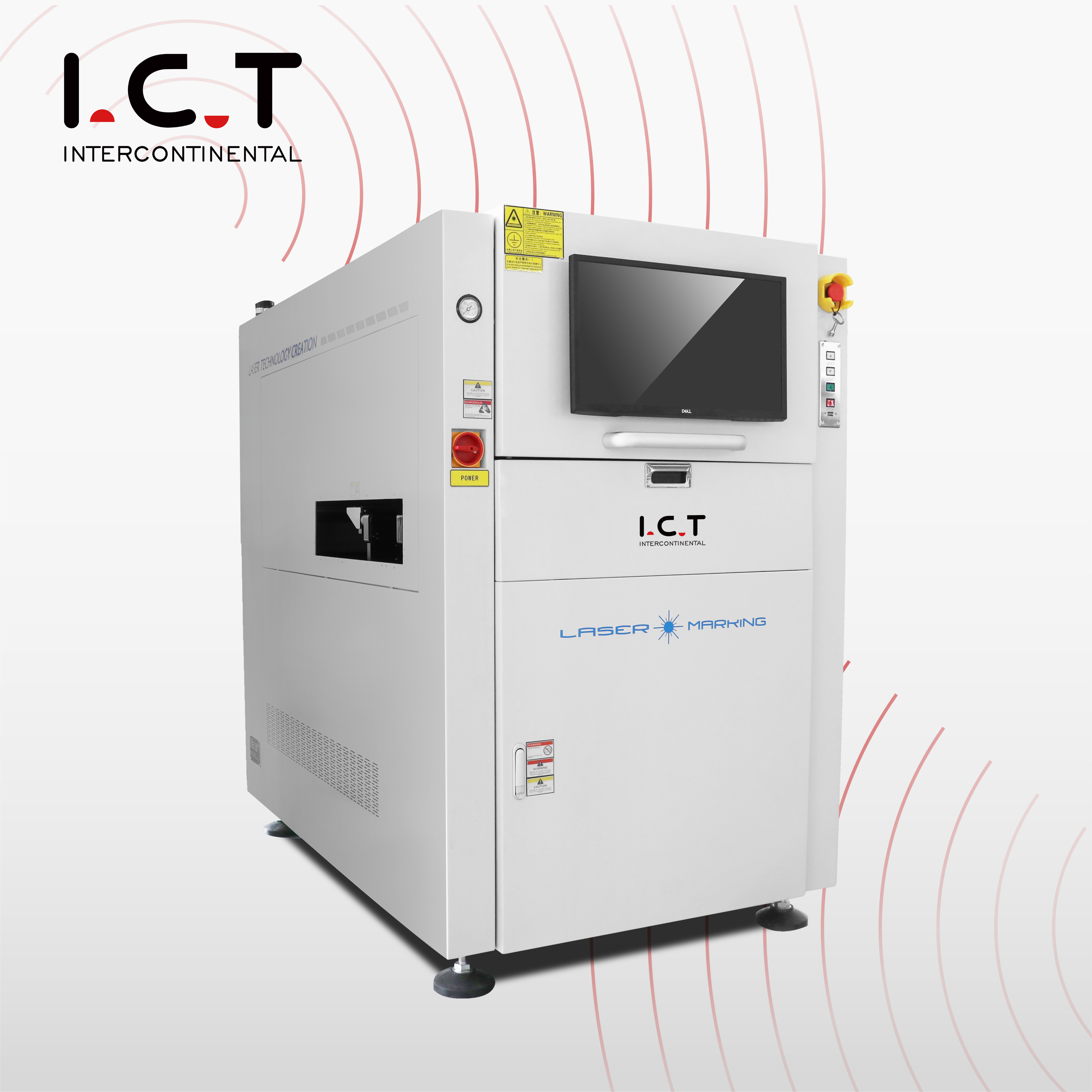

| Máquina de marcação a laser Raycus
A máquina de marcação a laser Raycus oferece marcação de precisão para eletrônica industrial. Ele imprime logotipos, códigos QR e números de lote em lâmpadas PCBs, LED e outros componentes. O ajuste automático do eixo Z e o posicionamento do CCD permitem uma marcação precisa em vários ângulos. A integração de software garante comunicação MES/ERP perfeita, registrando dados de produção em tempo real. Projetada para alto rendimento, a máquina melhora a eficiência e a rastreabilidade nas linhas de fabricação de eletrônicos.

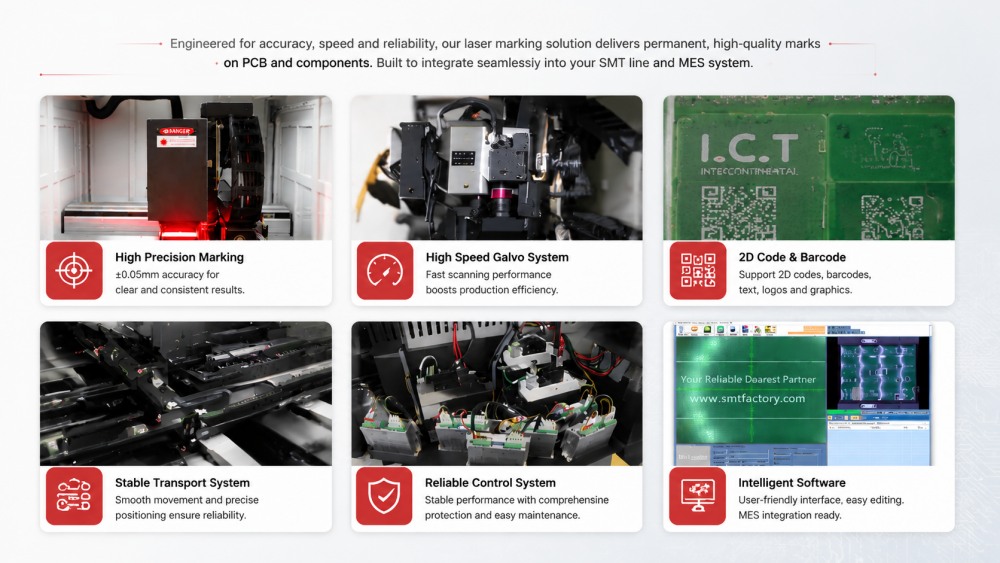

| Recurso da máquina de marcação a laser SMT
Opções multilaser
Lasers de CO2, fibra, UV e Raycus verde proporcionam flexibilidade. Cada laser é calibrado de fábrica e adequado para diferentes materiais, incluindo PCBs, plásticos e metais.
Marcação precisa e de alta velocidade
Equipada com um espelho galvanômetro de alta velocidade e sistema de posicionamento CCD, a máquina garante precisão de ± 0,05 mm. As marcas são limpas, permanentes e consistentes.
Software inteligente e automação
Os operadores podem editar trabalhos de impressão, definir posições multiponto e integrar com MES/ERP. A leitura automática de código registra resultados e aciona alertas para marcas ilegíveis, reduzindo erros.
Ecologicamente correto
Não são necessários consumíveis. Os recursos anti-reimpressão evitam marcas duplicadas. Os modos de operação offline e online permitem uma integração flexível da produção.
| SMT Especificação da máquina de marcação a laser
| Item | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| PCB Função de inversão | Dentro do PCB Flipper | Dentro do PCB Flipper | N / D | N / D |
| Max PCB tamanho | L380×L380mm | L510×L450mm | L510×L400mm | L510×L460mm |
| Faixa de marcação | 280×380mm | 460×450mm | 430×400mm | 510×460mm |
| Dimensão | 835×1488×1566mm | 974×1528×1616mm | 1054×1568×1523mm | 1054×1470×1523mm |
| Peso | 700Kg | 800Kg | 750Kg | 800Kg |
| PCB espessura | 0,5–5 mm | 0,5–10mm | 0,5–5 mm | 0,5–10mm |
| Velocidade de marcação | <7000 mm/s | <7000 mm/s | <6000mm/s | <6000mm/s |
| Tipo Laser | Laser UV, laser verde, laser de fibra, laser CO2 | |||
| Comprimento da onda laser | UV: 355 nm, Verde: 532 nm, Fibra: 1064 nm, CO2: 10600 nm | |||
| Potência Laser | UV: 3W (opção 5/10W), Verde: 10W, Fibra: 20W, CO2: 30W | |||
| Elevação do eixo Z a laser | Automático | |||
| Precisão de marcação | ± 0,05 mm | |||
| PCB Altura de segurança | Superior <25mm; Parte inferior <20mm | |||
| Produto aplicável | Código QR, tinta PCB, tinta verde/azul, cobre, alumínio, etc. | |||
| Sistema de posição | CCD+MARCA | |||
| Modo de operação | Movimento Laser X/Y | |||
| Tipo de caractere | Fontes TrueType, JSF, SHX, DMF | |||
| Altura mínima dos caracteres | 0,1–0,4 mm | |||
| Transportador SMT velocidade | 0–4500 mm/min | |||
| Poder | AC220V, 50/60Hz, Total 3000W | |||
| Pressão do ar | 0,5–0,6Mpa | |||
| Padrão | Purificador de fumaça | |||
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha
A I.C.T oferece soluções de produção prontas para uso, combinando carregadores/descarregadores PCB, impressoras de tela, máquinas pick-and-place, inspeção SPI/AOI, fornos de refluxo, soldagem por onda, revestimento, distribuição, transportadores e estações de limpeza. As linhas são projetadas visando eficiência, rastreabilidade e qualidade do produto. Os sistemas MES/ERP rastreiam automaticamente dados de trabalho, lotes e materiais. O suporte técnico global garante instalação tranquila, treinamento do operador e manutenção contínua, permitindo que as fábricas obtenham produção confiável e de alto volume com resultados consistentes.
| Vídeo de sucesso do cliente
I.C.T apoiou um fabricante de eletrônicos no Uzbequistão, construindo uma instalação para PCBs, SSDs e componentes de memória. Desde a configuração até as primeiras execuções de produção, os engenheiros da I.C.T orientaram a integração de SMT, DIP e linhas de revestimento, incluindo marcação a laser, posicionamento, SPI, AOI e refluxo. O cliente notou rápida resolução de problemas, orientação profissional e manuseio seguro do equipamento. A solução integrada melhorou a rastreabilidade, a eficiência operacional e resultados consistentes de alta qualidade para PCBs.
| Treinamento e suporte profissional
I.C.T fornece instalação, comissionamento e treinamento de operadores. Os engenheiros ensinam operação de software, integração de linhas de produção e manutenção preventiva. O treinamento garante uma operação segura e eficiente. Os clientes ganham confiança ao executar linhas completas de SMT, DIP e revestimento com marcação a laser rastreável e de alta qualidade. O suporte global está disponível para solução de problemas e otimização do fluxo de trabalho.
| Elogios do cliente
Os clientes elogiam os engenheiros do I.C.T pelo profissionalismo, resposta rápida e orientação clara. As máquinas de marcação a laser Raycus são valorizadas pela precisão, confiabilidade e facilidade de integração. Embalagem segura e resolução rápida de problemas permitem um comissionamento tranquilo. Os clientes relatam melhoria na rastreabilidade da produção, na eficiência e na qualidade do produto em todas as suas linhas SMT.
| Nossa Certificação
As máquinas de marcação a laser Raycus possuem certificações CE, RoHS, ISO9001 e várias patentes. A conformidade garante uma operação segura, confiável e de alto desempenho, tornando-os adequados para integração em linhas SMT, DIP e de revestimento com marcações consistentes e permanentes.
