I.C.T-510
I.C.T
PCB Laser Marking
| Quantidade: | |
|---|---|

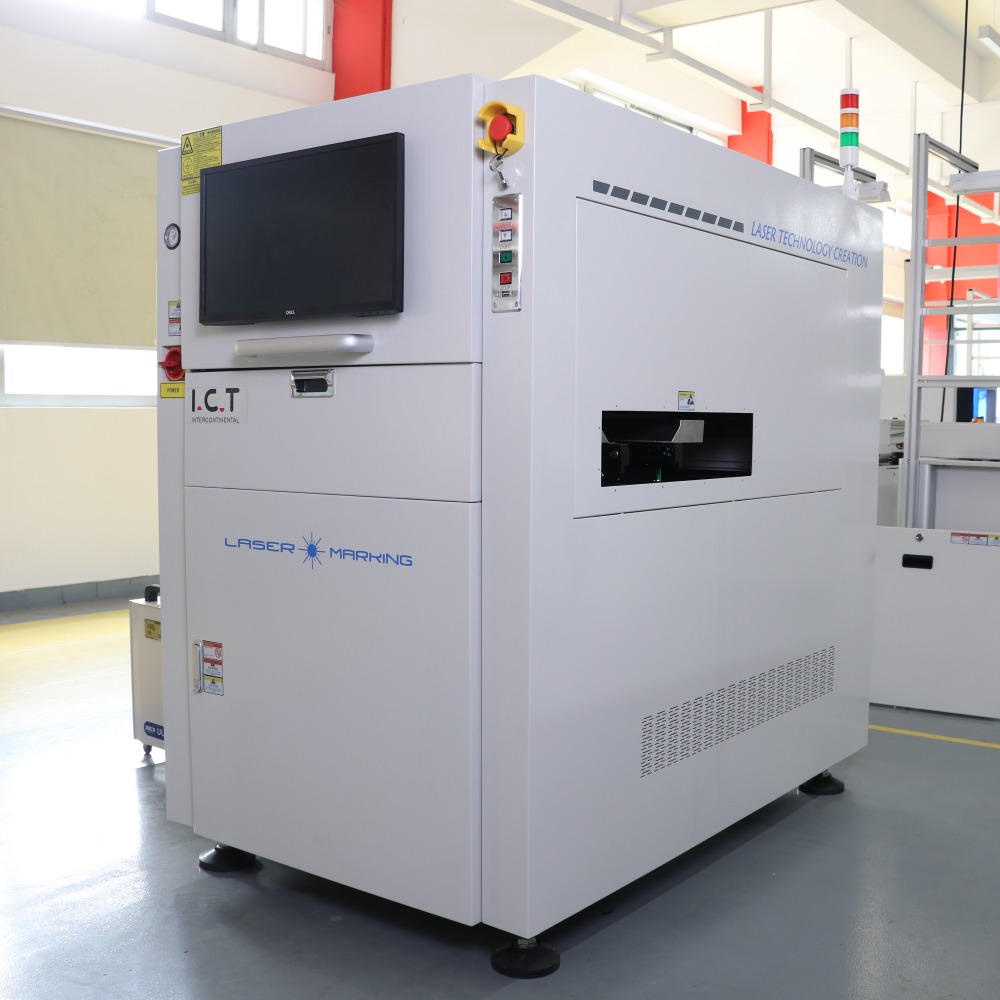

| Máquinas versáteis de marcação a laser para rastreabilidade PCB
As máquinas de marcação a laser fornecem uma maneira de alta precisão e sem contato para marcar texto, códigos de barras, códigos QR e gráficos diretamente em PCBs em SMT linhas. Eles oferecem precisão de ±0,05 mm e suportam tamanhos de placas de até 510×460 mm em quatro modelos: I.C.T-400, 460, 510 e 510L. As opções de laser incluem UV para superfícies delicadas, Verde para plásticos, Fibra para metais e CO₂ para FR4, com a variante da máquina de marcação a laser de fibra de 50 W se destacando em traços condutores e áreas metálicas. O sistema se conecta facilmente às linhas de montagem para troca de dados MES em tempo real e oferece modos online e offline. Sem tintas, rótulos ou solventes, elimina custos com consumíveis, evita poluição e evita problemas de marcação duplicada. Capazes de atingir velocidades de até 7.000 mm/s com produção estável, essas máquinas garantem marcas claras e duradouras que suportam uma rastreabilidade eficiente e atendem às rigorosas exigências de qualidade na fabricação de eletrônicos.
| Recurso
Sistema de condução robusto para movimentos suaves
O sistema de acionamento apresenta um design de suspensão em ponte em arco combinado com parafusos esféricos de alta qualidade e guias lineares de fornecedores confiáveis TBI e HIWIN/PMI. Dois servo motores separados de alta precisão controlam independentemente os eixos X e Y, mantendo o posicionamento exato sob diferentes pesos da placa. Correntes flexíveis de tanque fechado, suportadas por perfis auxiliares, proporcionam deslocamento estável e de baixa vibração durante operação prolongada. Uma prática cobertura contra poeira protege os principais componentes contra contaminantes, o que reduz a frequência de limpeza e as despesas gerais de manutenção. Essa engenharia sólida mantém o desempenho consistente das máquinas de marcação a laser em ambientes SMT de ritmo acelerado, contribuindo diretamente para a colocação confiável da marcação e redução do tempo de inatividade da linha.
Sistema de marcação flexível para aplicações amplas
Os operadores selecionam lasers UV, Verde, Fibra ou CO₂ com base no tipo de material e nas necessidades de produção. Cada laser mantém comprimento de onda estável, alta precisão e longa vida útil para uso diário confiável. A calibração de fábrica define a distância focal com precisão, eliminando ajustes manuais, enquanto o eixo Z corresponde automaticamente à altura da placa. Os métodos de resfriamento são escolhidos especificamente para cada laser para evitar problemas térmicos em execuções contínuas. Múltiplas configurações de feixe lidam com layouts complexos e superfícies desafiadoras de maneira eficaz. Este sistema adaptável permite que as máquinas de marcação a laser produzam marcas nítidas e uniformes que atendem aos requisitos de rastreabilidade em vários processos de montagem de eletrônicos.
Sistema de transporte protetor para manuseio seguro
Modelos com função flip integrada processam PCBs frente e verso em um único ciclo, atendendo com eficiência às necessidades complexas de marcação. Os trilhos-guia segmentados usam correias antiestáticas ESD para proteger componentes sensíveis contra descargas estáticas. Correias síncronas de alta resistência oferecem velocidade ajustável para alinhamento com o fluxo da linha, enquanto dispositivos tensionadores dedicados mantêm as correias em condições ideais. Os parafusos esféricos e os eixos rígidos permitem o ajuste síncrono da largura, garantindo um paralelismo perfeito dos trilhos dianteiro e traseiro e evitando o desalinhamento da placa. Os defletores do cilindro proporcionam precisão de parada precisa. Esses elementos se combinam para mover PCBs de maneira suave e precisa, proporcionando produção ininterrupta e alto rendimento na primeira passagem.
Sistema de controle confiável para operação segura
O layout de controle utiliza fiação organizada e etiquetagem clara, simplificando as verificações e reparos de rotina. Servo acionamentos e motores de alta precisão garantem um movimento suave e sem vibrações em toda a área de trabalho. O resfriamento por convecção de ar gerencia efetivamente o acúmulo de calor em ambientes de produção. A placa de controle integrada do I.C.T opera de forma confiável com necessidades simples de manutenção. Um interruptor independente de proteção contra vazamento adiciona segurança elétrica e a total conformidade com os padrões CE e UL atende aos requisitos globais. Este design prático mantém as máquinas de marcação a laser funcionando de forma segura e previsível, permitindo o foco na produção em vez de na solução de problemas.
Interface de operação fácil de usar
A interface oferece um layout guiado e intuitivo que reduz o tempo de treinamento dos operadores. Construído em uma plataforma Windows genuína, ele armazena vários programas para trocas rápidas de produtos. A digitalização full-frame exibe padrões de alinhamento diretamente na tela, acelerando a programação. O posicionamento coaxial da câmera elimina etapas extras de calibração. As portas MES padrão suportam conexões contínuas do sistema de fábrica, com protocolos personalizados disponíveis. Esses recursos minimizam erros, reduzem o tempo de configuração e ajudam a integrar as máquinas de marcação a laser sem problemas nos fluxos de trabalho SMT existentes.
| Especificação
| Parâmetro | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| Max PCB tamanho | 380 × 380 milímetros | 510 × 450 milímetros | 510 × 400 milímetros | 510 × 460 milímetros |
| Faixa de marcação | 280 × 380 milímetros | 460 × 450 milímetros | 430 × 400 milímetros | 510 × 460 milímetros |
| PCB Função de inversão | Sim (flipper integrado) | Sim (flipper integrado) | Não | Não |
| Dimensão da Máquina | 835 × 1488 × 1566 milímetros | 974 × 1528 × 1616 milímetros | 1054 × 1568 × 1523 milímetros | 1054 × 1470 × 1523 milímetros |
| Peso da máquina | 700kg | 800kg | 750kg | 800kg |
| Precisão de marcação | ±0,05 mm (igual para todos) | ±0,05 mm (igual para todos) | ±0,05 mm (igual para todos) | ±0,05 mm (igual para todos) |
| PCB espessura | 0,5–5 mm (igual para todos) | 0,5–5 mm (igual para todos) | 0,5–5 mm (igual para todos) | 0,5–5 mm (igual para todos) |
| Velocidade de marcação | <7000 mm/s (igual para todos) | <7000 mm/s (igual para todos) | <7000 mm/s (igual para todos) | <7000 mm/s (igual para todos) |
| Tipos de laser suportados | UV, Verde, Fibra, CO₂ (igual para todos) | UV, Verde, Fibra, CO₂ (igual para todos) | UV, Verde, Fibra, CO₂ (igual para todos) | UV, Verde, Fibra, CO₂ (igual para todos) |
| PCB Altura de segurança | Parte superior <25 mm, parte inferior <20 mm (igual para todos) | Parte superior <25 mm, parte inferior <20 mm (igual para todos) | Parte superior <25 mm, parte inferior <20 mm (igual para todos) | Parte superior <25 mm, parte inferior <20 mm (igual para todos) |
Como escolher o Laser:
Laser UV (355nm) : Melhor para PCBs sensíveis ao calor, máscara de solda FR4, circuitos flexíveis. Marcação a frio, dano mínimo, alto contraste.
Laser verde (532nm) : Ideal para plásticos, pastilhas de silício, cerâmica, revestimentos reflexivos. Excelente absorção, marcas ultrafinas, baixo impacto térmico.
Laser de fibra (1064nm) : Perfeito para metais, vestígios de cobre/alumínio, PCBs metálicos. Marcas profundas, permanentes, rápidas e de alto contraste.
Laser CO₂ (10600 nm) : Adequado para FR4 padrão, máscara de solda e revestimentos orgânicos. Estável, bom contraste e econômico para placas rígidas.
| Solução integrada de linha de produção SMT

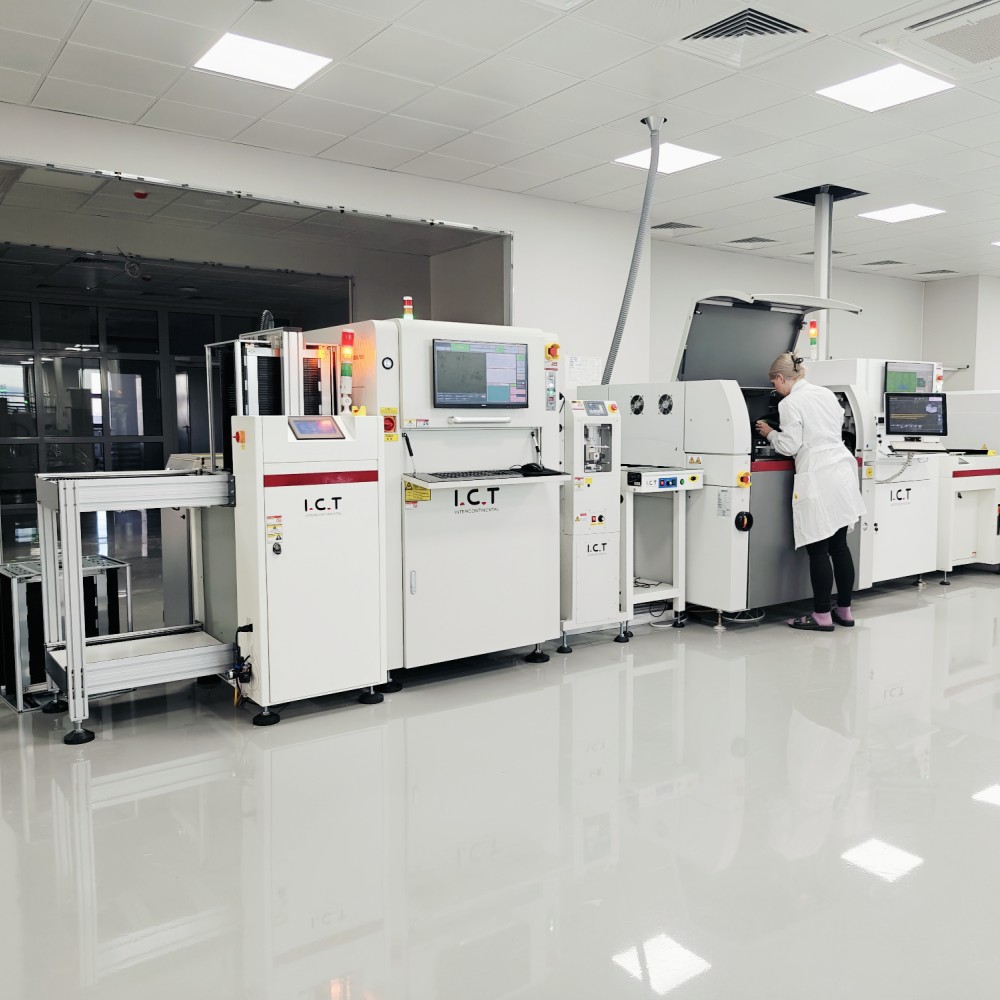

I.C.T fornece completas de alta qualidade linhas SMT projetadas para setores exigentes como eletrônicos automotivos, dispositivos médicos e iluminação LED. A linha começa com um carregador a vácuo PCB que alimenta PCB limpo no processo. Em seguida, uma impressora automática de pasta de solda deposita a pasta com alta precisão. de alta velocidade A máquina de posicionamento PCB posiciona os componentes com precisão e eficiência. multizona Os fornos de refluxo Lyra criam juntas de solda fortes e confiáveis. avançada A máquina AOI detecta defeitos antecipadamente para maximizar o rendimento. Transportadores robustos PCB garantem um movimento suave e sincronizado entre as estações. As máquinas de limpeza PCBA removem resíduos de fluxo para maior confiabilidade. Um gabinete de armazenamento e têmpera de pasta de solda totalmente automático mantém a qualidade da pasta em todos os momentos. Esta solução integrada oferece alto rendimento, custos mais baixos e desempenho consistente, apoiado pelo compromisso de serviço completo da I.C.T, desde a instalação até o suporte técnico contínuo.
| Caso de projeto do cliente
I.C.T concluiu a instalação no exterior e o teste de aceitação de fábrica (FAT) para duas linhas de produção completas de SMT em um fabricante norte-americano de instrumentos de beleza. Ambas as linhas passaram pela aceitação da produção sem problemas. Cada linha apresentava nossas máquinas de marcação a laser para rastreabilidade confiável, impressora SMT com SPI, montador Panasonic, forno de refluxo Heller, inspeção AOI, transportadores PCB, máquina de limpeza PCBA e armazenamento automático de pasta de solda e gabinete de aquecimento. Os engenheiros cuidaram da configuração no local, forneceram treinamento completo e otimizaram processos para atender às necessidades exatas. O cliente agora opera linhas estáveis e de alta eficiência, capazes de suportar a expansão da produção de produtos de beleza e cuidados pessoais de qualidade.
| Serviço global e suporte de treinamento
I.C.T oferece assistência técnica completa, começando com instalação profissional no local e comissionamento para inicialização rápida. O treinamento abrange operação da máquina, uso de software, programação, manutenção e solução de problemas básicos. Os engenheiros compartilham dicas de otimização para melhorar a qualidade da marcação e o rendimento da linha. O suporte pós-instalação inclui diagnóstico remoto rápido, entrega rápida de peças de reposição e acompanhamentos programados. Esse compromisso contínuo minimiza o tempo de inatividade, prolonga a vida útil do equipamento e mantém o alto desempenho. Os clientes ganham confiança sabendo que as máquinas de marcação a laser recebem um serviço dedicado e ágil durante todo o seu ciclo de vida.
| Experiência do cliente e benefícios operacionais
Os clientes costumam elogiar nossos engenheiros por sua experiência, explicações claras e rápida resolução de problemas de configuração. Muitos apreciam as máquinas de marcação a laser pelo desempenho estável, marcas nítidas e fácil integração. Os comentários positivos destacam embalagens seguras e remessas globais seguras que protegem os equipamentos em trânsito. Respostas rápidas a questões técnicas fortalecem a confiança. No geral, os clientes valorizam as máquinas confiáveis combinadas com um serviço atencioso que apoia uma produção consistente e de alta qualidade.
| Normas, Controle e Disciplina de Produção
As máquinas I.C.T possuem certificações importantes que verificam a segurança, a conformidade ambiental e os padrões de qualidade. Estes incluem CE para segurança elétrica, RoHS para restringir substâncias perigosas e ISO9001 para gestão de qualidade estruturada. Várias patentes protegem recursos inovadores em controle de laser, sistemas de movimento e integração. Essas credenciais confirmam que as máquinas de marcação a laser atendem aos requisitos globais, operam com responsabilidade e conquistam a confiança de fabricantes em todo o mundo.
| Sobre I.C.T Empresa e Fábrica
A I.C.T opera sua própria equipe de P&D e fábrica em Dongguan, China, abrangendo 12.000 m² e 89 funcionários, incluindo 20 engenheiros. Desde 2012, a empresa expandiu-se rapidamente e agora atende mais de 1.600 clientes em 72 países. A fábrica aplica testes rigorosos em todas as fases da produção, apoiados por um sistema abrangente de gestão de qualidade para um desempenho consistente. Oferecemos soluções SMT completas — desde planejamento e fornecimento de equipamentos até instalação, treinamento e melhoria de processos — ajudando os clientes a construir sistemas de fabricação eficientes e confiáveis em todo o mundo.
